2019 JEEP WRANGLER UNLIMITED Käyttö- ja huolto-ohjekirja (in in Finnish)

HÄTÄTILANTEESSA
HÄTÄVILKUT...............184
POLTTIMOIDEN VAIHTAMINEN. .184
Vaihtopolttimot...............184
Polttimoiden vaihtaminen.........186
SULAKKEET...............188
Yleistä.....................189
Virranjakokeskus...............189
NOSTAMINEN JA RENKAIDEN
VAIHTO...................197
Tunkin sijainti................198
Vararenkaan irrotus.............198Noston valmistelu.............198
Tunkin käyttöohjeet............199
Renkaiden asennus.............201
Vaatimustenmukaisuusvakuutus.....202
Tunkin käytön varotoimet.........204
KAAPELIKÄYNNISTYS.......204
Kaapelikäynnistyksen valmistelu.....205
Apukäynnistystoimenpiteet........206
MOOTTORIN YLIKUUMEN-
TUESSA..................207
P-ASENNON MANUAALINEN
VAPAUTUS................208JUUTTUNEEN AJONEUVON
IRROTTAMINEN............209
VIKAANTUNEEN AJONEUVON
HINAAMINEN..............210
Ilman kauko-ohjainta............211
Nelivetomallit................211
Vetosilmukan käyttö.............211
ONNETTOMUUKSIIN REAGOIVA
TURVAJÄRJESTELMÄ (EARS) . .213
TAPAHTUMATIETOJEN
TALLENNUS (EDR)...........213
HÄTÄTILANTEESSA
183

HÄTÄVILKUT
Hätävilkkujen kytkin on kojelaudassa ilmas-
tointijärjestelmän säädinten alapuolella.
Kytke hätävilkut toimintaan pai-
namalla kytkintä. Kun kytkintä
painetaan, kaikki suuntamerkki-
valot vilkkuvat ja varoittavat
muuta liikennettä hätätilanteesta. Kytke hä-
tävilkut pois käytöstä painamalla kytkintä toi-
sen kerran.Tämä järjestelmä on tarkoitettu hätätapauk-
sesta varoittamiseen, eikä sitä saa käyttää
liikkuvassa ajoneuvossa. Käytä sitä silloin,
kun ajoneuvoa ei voi liikuttaa ja se on vaa-
raksi muille tielläliikkujille.
Jos ajoneuvo on jätettävä avun hakemisen
vuoksi, hätävilkut jatkavat toimintaansa,
vaikka virtalukko olisi OFF (Sammutus)
-asennossa.HUOMAUTUS:
Jos hätävilkkuja käytetään pitkään, ne voivat
kuluttaa akun latauksen loppuun.
POLTTIMOIDEN VAIHTAMINEN
Vaihtopolttimot
Sisävalojen polttimot
Tunnus
Automaattivaihteiston merkkivalo658
Lämmityslaitteen säätimen valot (2) 194
Keinukytkimen merkkivalo (takaikkunan huurteenpoisto ja
takalasinpesin/-pyyhin)**
Kattovalo kaiutinryhmässä912
** Polttimoita saa vain valtuutetulta jälleenmyyjältä.
HÄTÄTILANTEESSA
184

Ulkovalojen polttimot
Tunnus
Ajovalot (2)H4
Premium-ajovalot LED – (valtuutettu jälleenmyyjä vaihtaa)
Sport-etupysäköintivalot/suuntavilkut (2) 7442NALL
Premium-etupysäköintivalot/suuntavilkut (2) LED – (valtuutettu jälleenmyyjä vaihtaa)
Perusmallinen (Sahara/Rubicon) suuntavilkku 7440NA
Perusmallinen (Sahara/Rubicon) pysäköinti-/päiväajovalo 7443
Etusivuvalot (2)LED – (valtuutettu jälleenmyyjä vaihtaa)
Perusmalliset sumuvalotPSX24W
Premium-sumuvalot LED – (valtuutettu jälleenmyyjä vaihtaa)
Premium-LED-takavalot LED – (valtuutettu jälleenmyyjä vaihtaa)
Perusmallisen takajarruvalon/takavalon polttimo P27/7WK
Perusmallisen takavalon suuntavilkun polttimo WY21W
Perusmallisen takavalon varapolttimo W16W
Perusmallinen takasivuvalo LED – (valtuutettu jälleenmyyjä vaihtaa)
Keskimmäinen yläjarruvalo LED – (valtuutettu jälleenmyyjä vaihtaa)
Rekisterikilven valoW5W
TakasumuvaloW21W
HUOMAUTUS:
Numerot viittaavat eri polttimotyyppeihin, joita on saatavana valtuutetulta jälleenmyyjältä.
Jos polttimo on vaihdettava, käänny valtuutetun jälleenmyyjän puoleen tai katso ohjeita huolto-oppaasta.
185

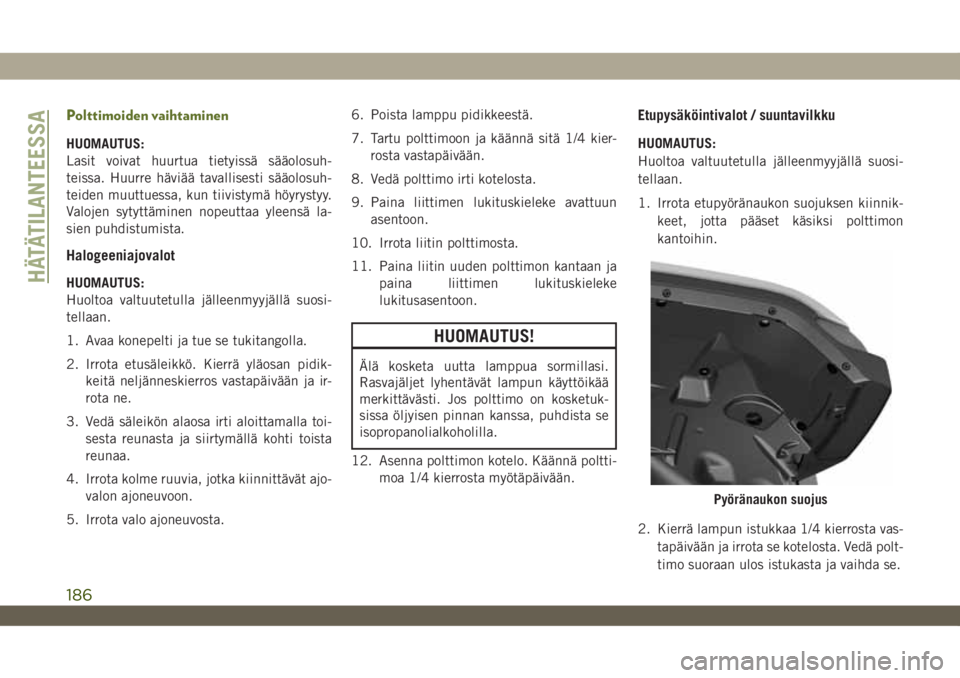

Polttimoiden vaihtaminen
HUOMAUTUS:
Lasit voivat huurtua tietyissä sääolosuh-
teissa. Huurre häviää tavallisesti sääolosuh-
teiden muuttuessa, kun tiivistymä höyrystyy.
Valojen sytyttäminen nopeuttaa yleensä la-
sien puhdistumista.
Halogeeniajovalot
HUOMAUTUS:
Huoltoa valtuutetulla jälleenmyyjällä suosi-
tellaan.
1. Avaa konepelti ja tue se tukitangolla.
2. Irrota etusäleikkö. Kierrä yläosan pidik-
keitä neljänneskierros vastapäivään ja ir-
rota ne.
3. Vedä säleikön alaosa irti aloittamalla toi-
sesta reunasta ja siirtymällä kohti toista
reunaa.
4. Irrota kolme ruuvia, jotka kiinnittävät ajo-
valon ajoneuvoon.
5. Irrota valo ajoneuvosta.6. Poista lamppu pidikkeestä.
7. Tartu polttimoon ja käännä sitä 1/4 kier-
rosta vastapäivään.
8. Vedä polttimo irti kotelosta.
9. Paina liittimen lukituskieleke avattuun
asentoon.
10. Irrota liitin polttimosta.
11. Paina liitin uuden polttimon kantaan ja
paina liittimen lukituskieleke
lukitusasentoon.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttöikää
merkittävästi. Jos polttimo on kosketuk-
sissa öljyisen pinnan kanssa, puhdista se
isopropanolialkoholilla.
12. Asenna polttimon kotelo. Käännä poltti-
moa 1/4 kierrosta myötäpäivään.
Etupysäköintivalot / suuntavilkku
HUOMAUTUS:
Huoltoa valtuutetulla jälleenmyyjällä suosi-
tellaan.
1. Irrota etupyöränaukon suojuksen kiinnik-
keet, jotta pääset käsiksi polttimon
kantoihin.
2. Kierrä lampun istukkaa 1/4 kierrosta vas-
tapäivään ja irrota se kotelosta. Vedä polt-
timo suoraan ulos istukasta ja vaihda se.
Pyöränaukon suojus
HÄTÄTILANTEESSA
186

LED-etusivuvalot
Kysy tarvittaessa lisätietoja valtuutetulta jäl-
leenmyyjältä.
Halogeenietusumuvalo
HUOMAUTUS:
Huoltoa valtuutetulla jälleenmyyjällä suosi-
tellaan.
1. Kurota ajoneuvon alle, jotta yllät
etusumuvalon taakse.
2. Irrota johtosarjan liitin etusumuvalon liit-
timen istukasta.
3. Tartu tiukasti polttimon salpoihin ja pu-
rista ne yhteen, jolloin polttimo irtoaa
etusumuvalokotelon takaosasta.
4. Vedä polttimo suoraan ulos kotelon au-
kosta ja asenna uusi polttimo.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi. Ras-
vajäljet lyhentävät lampun käyttöikää mer-
kittävästi. Jos polttimo on kosketuksissa
öljyisen pinnan kanssa, puhdista se iso-
propanolialkoholilla.LED-etusumuvalo
Kysy tarvittaessa lisätietoja valtuutetulta jäl-
leenmyyjältä.
Taka-/jarruvalo, suuntavilkku ja peruutus-
valo
1. Poista sisäverhoilupaneelin suojus, jotta
pääset käsiksi takavaloyksikön
kiinnitysruuviin.
2. Irrota kiinnitysruuvi ja sähköliitin ja poista
sitten takavaloyksikkö ajoneuvosta.HUOMAUTUS:
Paina tarvittaessa yksikön kielekettä, joka
on sisäreunassa valokotelon takana.
3. Irrota kolme ruuvia yksikön kiinnikkeestä,
jotta pääset käsiksi polttimon kantoihin.
Verhoilun suojus
Kiinnitysruuvi
187

4. Kierrä istukkaa 1/4 kierrosta vastapäivään
ja irrota se kotelosta.
5. Vedä polttimo suoraan ulos istukasta ja
vaihda se.
Keskimmäinen yläjarruvalo (CHMSL)
Kysy tarvittaessa lisätietoja valtuutetulta jäl-
leenmyyjältä.
Rekisterikilven valot
1. Kurota ajoneuvon alle, jotta yllät valon
taakse.
2. Tartu tiukasti polttimon salpoihin ja pu-
rista ne yhteen, jolloin polttimo irtoaa
valokotelon takaosasta.
Takasumuvalo
HUOMAUTUS:
Huoltoa valtuutetulla jälleenmyyjällä suosi-
tellaan.
1. Kurota ajoneuvon alle, jotta yllät sumuva-
lon taakse.
2. Irrota johtosarjan liitin sumuvalon
liitännästä.
3. Kierrä istukkaa 1/4 kierrosta vastapäivään
ja irrota se kotelosta.
4. Vedä polttimo suoraan ulos kotelon au-
kosta ja asenna uusi polttimo.
HUOMAUTUS!
Älä kosketa uutta lamppua sormillasi.
Rasvajäljet lyhentävät lampun käyttöikää
HUOMAUTUS!
merkittävästi. Jos polttimo on kosketuk-
sissa öljyisen pinnan kanssa, puhdista se
isopropanolialkoholilla.
SULAKKEET
VAROITUS!
• Kun vaihdat palanutta sulaketta, käytä
aina sopivaa vaihtosulaketta, jolla on
sama ampeeriluku kuin alkuperäisellä
sulakkeella. Älä koskaan vaihda sula-
ketta korkeamman ampeeriluvun sulak-
keeseen. Älä korvaa palanutta sulaketta
metallilangoilla tai muilla materiaa-
leilla. Jos oikeita sulakkeita ei käytetä,
seurauksena voi olla vakavia henkilöva-
hinkoja, tulipalo tai omaisuusvahinko.
• Varmista ennen sulakkeen vaihtamista,
että virta on katkaistu ja että kaikki
muut toiminnot on sammutettu.
• Jos vaihdettu sulake palaa, ota yhteys
valtuutettuun jälleenmyyjään.
• Jos turvallisuusjärjestelmien (turvatyy-
nyjärjestelmä, jarrujärjestelmä), voima-
Yksikön kiinnike
HÄTÄTILANTEESSA
188

VAROITUS!
laitejärjestelmien (moottorijärjestelmä,
vaihteistojärjestelmä) tai ohjausjärjes-
telmän yleinen suojasulake palaa, ota
yhteys valtuutettuun jälleenmyyjään.
Yleistä
Sulakkeet suojaavat sähköjärjestelmiä virta-
piikeiltä.
Jos laite ei toimi, tarkista lattasulakkeen si-
sällä oleva sulakelanka rikkoutumisen/
sulamisen varalta.
Huomaa myös, että jos virtaliitäntöjä käytetään
pidemmän aikaa moottorin ollessa sammutet-
tuna, ajoneuvon akun varaus voi tyhjentyä.
Virranjakokeskus
Virranjakokeskus sijaitsee moottoritilassa
akun lähellä. Tässä keskuksessa on putkisu-
lakkeita, pienoissulakkeita ja releitä. Virran-
jakokeskuksen kanteen on merkitty jokaisen
sulakkeen/releen sijainti, tehtävä ja koko.
Sulakepaikka Putkisulake Mikrosulake Kuvaus
F01 – – Varalla
F02 40 A vihreä – Käynnistysmoottori
(*)
F03
– 5 A kellanruskeaÄlykäs akkuanturi
(*)
F04 – 20 A keltainenPolttoainepumppu, moottori / polttoainepumpun ohjaus-
moduuli
(*)
F05 – 5 A kellanruskea Turvayhdyskäytävä
(*)
F06 – – Varalla
F07 – 15 A sininen Alhaisen lämpötilan jäähdyttimen jäähdytyspumppu –
lisävaruste
(*)
189

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F08 – 15 A sininen Vaihteiston ohjausmoduuli TCM-8HP CYGNUS
(*)
F09 – – Varalla
F10 – 15 A sininen Käynnistyslukko / radiotaajuuskeskus / sähkötoimisen
ohjauspylvään lukko
(*)
F11 – 10 A punainen UCI-portti (USB ja AUX)
F12 – 25 A läpinäkyvä Hifi-vahvistin
F13 – – Varalla
F14 – – Varalla
F15 – 15 A sininen Mittaristo / kytkinrivi – raskaan käytön sähköpaketti
(KYTKINRIVI–RASKAAN KÄYTÖN SÄHKÖ)
(*)
F16 – – Varalla
F17 – – Varalla
F18 – 10 A punainen Ilmastoinnin kytkin
(*)
F19 – – Varalla
F20 30 A vaaleanpunainen – Keskirungon ohjausyksikkö 1-SISÄVALOT
F21 – 20 A keltainen TAKALASINPYYHIN
F22 – 10 A punainen Moottorin ohjausmoduuli / voimansiirron ohjausmoduuli /
moottori-generaattoriyksikkö HERÄTYS / virtalähdeyk-
sikkö HERÄTYS
(*)
HÄTÄTILANTEESSA
190
