2019 Hyundai Nexo fuel

H2

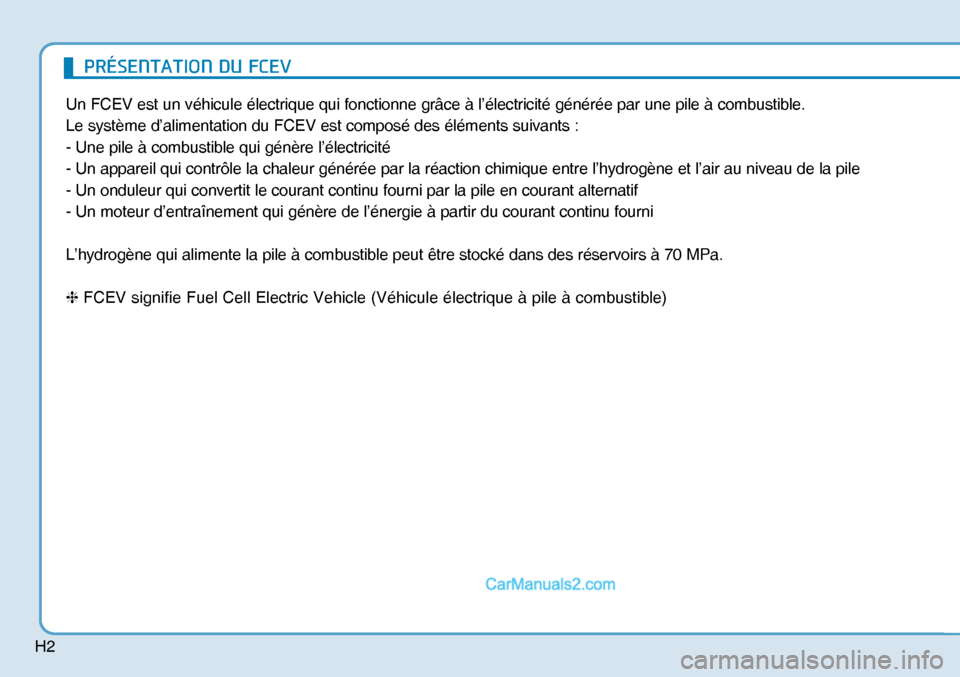

Un FCEV est un véhicule électrique qui fonctionne grâce à l’électricité générée par une pile à combustible.
Le système d’alimentation du FCEV est composé des éléments suivants :
- Une pile à combustible qui génère l’électricité
- Un appareil qui contrôle la chaleur générée par la réaction chimique entre l’hydrogène et l’air au niveau de la pile
- Un onduleur qui convertit le courant continu fourni par la pile en courant alternatif
- Un moteur d’entraînement qui génère de l’énergie à partir du courant continu fourni
L’hydrogène qui alimente la pile à combustible peut être stocké dans des réservoirs à 70 MPa.
❈ FCEV signifie Fuel Cell Electric Vehicle (Véhicule électrique à pile à combustible)
35

H24

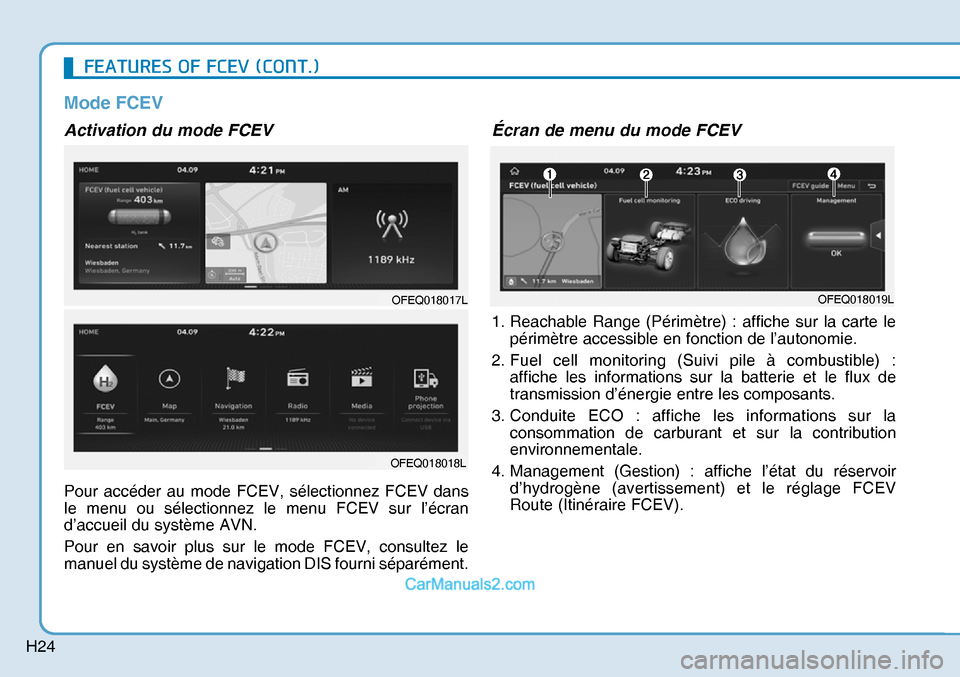

Mode FCEV
Activation du mode FCEV
Pour accéder au mode FCEV, sélectionnez FCEV dans
le menu ou sélectionnez le menu FCEV sur l’écran
d’accueil du système AVN.
Pour en savoir plus sur le mode FCEV, consultez le
manuel du système de navigation DIS fourni séparément.
Écran de menu du mode FCEV
1. Reachable Range (Périmètre) : affiche sur la carte le
périmètre accessible en fonction de l’autonomie.
2. Fuel cell monitoring (Suivi pile à combustible) :
affiche les informations sur la batterie et le flux de
transmission d’énergie entre les composants.
3. Conduite ECO : affiche les informations sur la
consommation de carburant et sur la contribution
environnementale.
4. Management (Gestion) : affiche l’état du réservoir
d’hydrogène (avertissement) et le réglage FCEV
Route (Itinéraire FCEV).
OFEQ018017LOFEQ018019L
OFEQ018018L
)($785(62))&(9&217

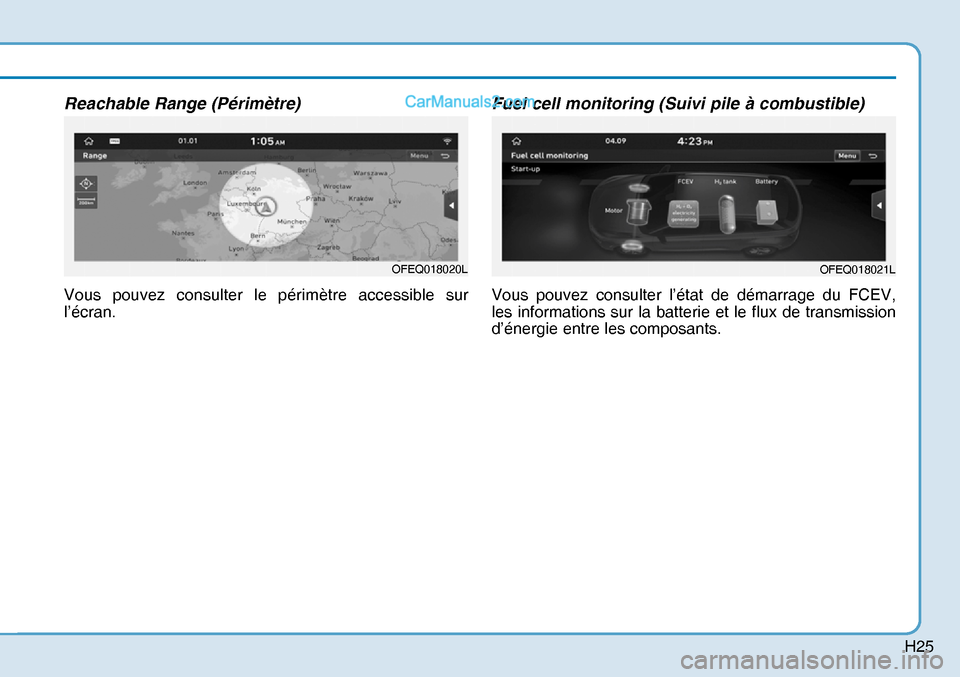

H25
Reachable Range (Périmètre)
Vous pouvez consulter le périmètre accessible sur
l’écran.
Fuel cell monitoring (Suivi pile à combustible)
Vous pouvez consulter l’état de démarrage du FCEV,
les informations sur la batterie et le flux de transmission
d’énergie entre les composants.
OFEQ018020LOFEQ018021L

H26

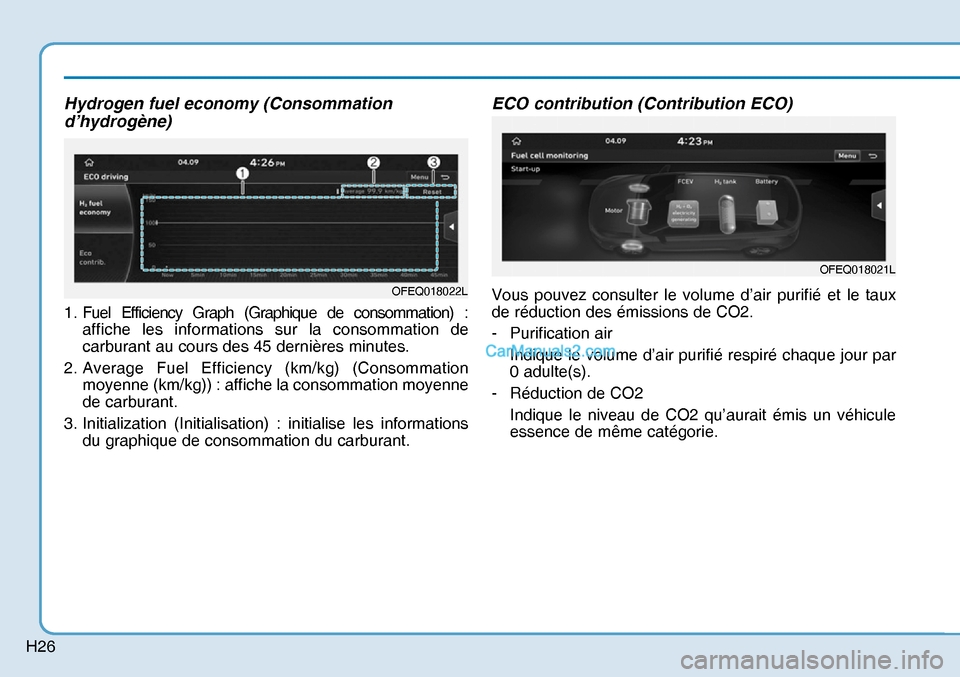

Hydrogen fuel economy (Consommation
d’hydrogène)
1. Fuel Efficiency Graph (Graphique de consommation) :
affiche les informations sur la consommation de
carburant au cours des 45 dernières minutes.
2. Average Fuel Efficiency (km/kg) (Consommation
moyenne (km/kg)) : affiche la consommation moyenne
de carburant.
3. Initialization (Initialisation) : initialise les informations
du graphique de consommation du carburant.
ECO contribution (Contribution ECO)
Vous pouvez consulter le volume d’air purifié et le taux
de réduction des émissions de CO2.
- Purification air
Indique le volume d’air purifié respiré chaque jour par
0 adulte(s).
- Réduction de CO2
Indique le niveau de CO2 qu’aurait émis un véhicule
essence de même catégorie.OFEQ018022L
OFEQ018021L

H32

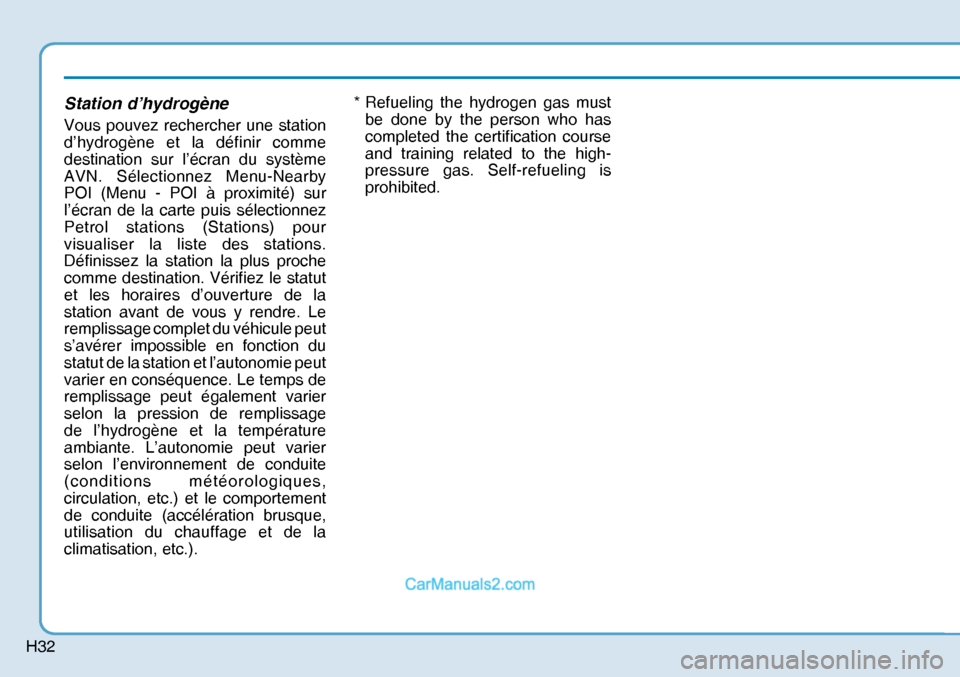

Station d’hydrogène
Vous pouvez rechercher une station
d’hydrogène et la définir comme
destination sur l’écran du système
AVN. Sélectionnez Menu-Nearby
POI (Menu - POI à proximité) sur
l’écran de la carte puis sélectionnez
Petrol stations (Stations) pour
visualiser la liste des stations.
Définissez la station la plus proche
comme destination. Vérifiez le statut
et les horaires d’ouverture de la
station avant de vous y rendre. Le
remplissage complet du véhicule peut
s’avérer impossible en fonction du
statut de la station et l’autonomie peut
varier en conséquence. Le temps de
remplissage peut également varier
selon la pression de remplissage
de l’hydrogène et la température
ambiante. L’autonomie peut varier
selon l’environnement de conduite
(conditions météorologiques,
circulation, etc.) et le comportement
de conduite (accélération brusque,
utilisation du chauffage et de la
climatisation, etc.). * Refueling the hydrogen gas must
be done by the person who has
completed the certification course
and training related to the high-
pressure gas. Self-refueling is
prohibited.



(QWUHWLHQ

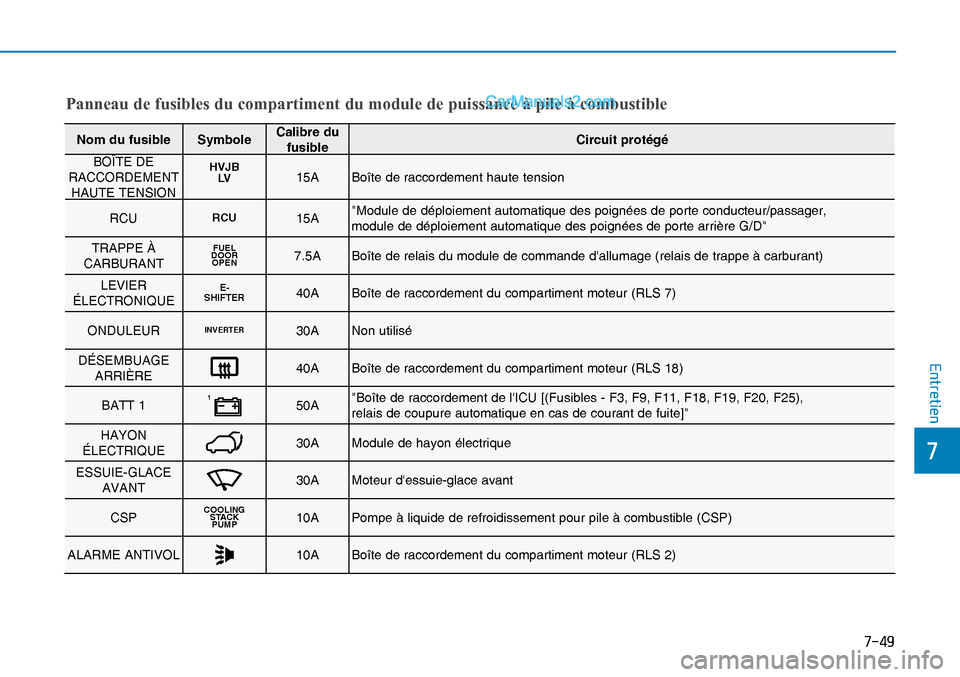

Panneau de fusibles du compartiment du module de puissance à pile à combustible
Nom du fusible SymboleCalibre du
fusibleCircuit protégé
BOÎTE DE
RACCORDEMENT
HAUTE TENSION
HVJB
LV15A Boîte de raccordement haute tension
RCU
RCU15A"Module de déploiement automatique des poignées de porte conducteur/passager,
module de déploiement automatique des poignées de porte arrière G/D"
TRAPPE À
CARBURANT
FUEL
DOOR
OPEN7.5A Boîte de relais du module de commande d'allumage (relais de trappe à carburant)
LEVIER
ÉLECTRONIQUE
E-
SHIFTER40A Boîte de raccordement du compartiment moteur (RLS 7)
ONDULEUR
INVERTER30A Non utilisé
DÉSEMBUAGE
ARRIÈRE
40A Boîte de raccordement du compartiment moteur (RLS 18)
BATT 1
150A"Boîte de raccordement de l'ICU [(Fusibles - F3, F9, F11, F18, F19, F20, F25),
relais de coupure automatique en cas de courant de fuite]"
HAYON
ÉLECTRIQUE
30A Module de hayon électrique
ESSUIE-GLACE
AVANT
30A Moteur d'essuie-glace avant
CSP
COOLING
STACK
PUMP10A Pompe à liquide de refroidissement pour pile à combustible (CSP)
ALARME ANTIVOL
10A Boîte de raccordement du compartiment moteur (RLS 2)


(QWUHWLHQ

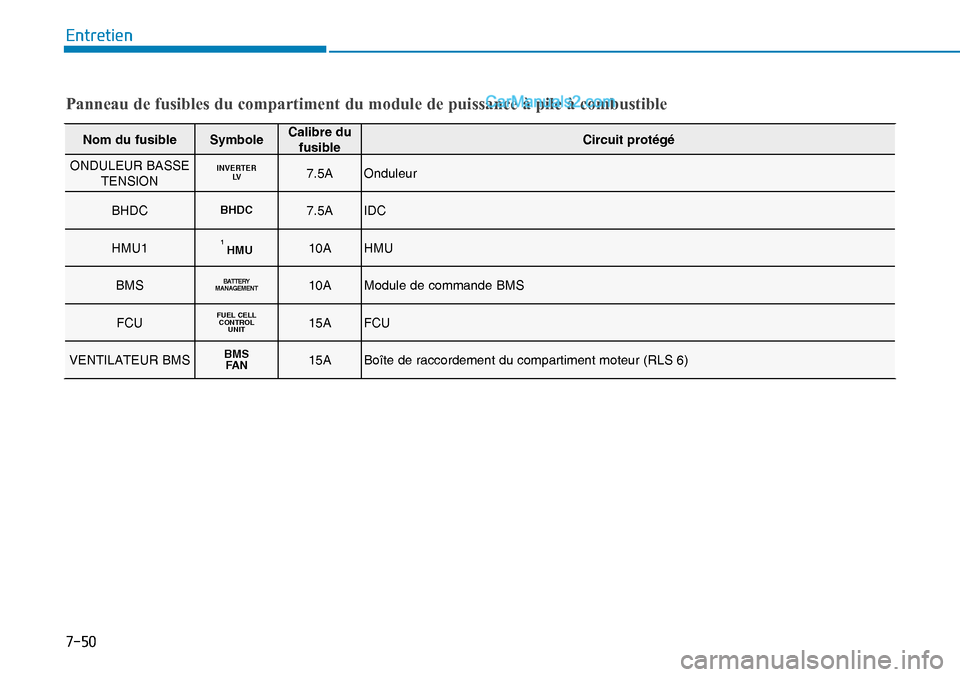

Panneau de fusibles du compartiment du module de puissance à pile à combustible
Nom du fusible SymboleCalibre du
fusibleCircuit protégé
ONDULEUR BASSE
TENSION
INVERTER
LV7.5A Onduleur
BHDC
BHDC7.5A IDC
HMU1
HMU110A HMU
BMS
BATTERY
MANAGEMENT10A Module de commande BMS
FCU
FUEL CELL
CONTROL
UNIT15A FCU
VENTILATEUR BMS
BMS
FA N15A Boîte de raccordement du compartiment moteur (RLS 6)


(QWUHWLHQ

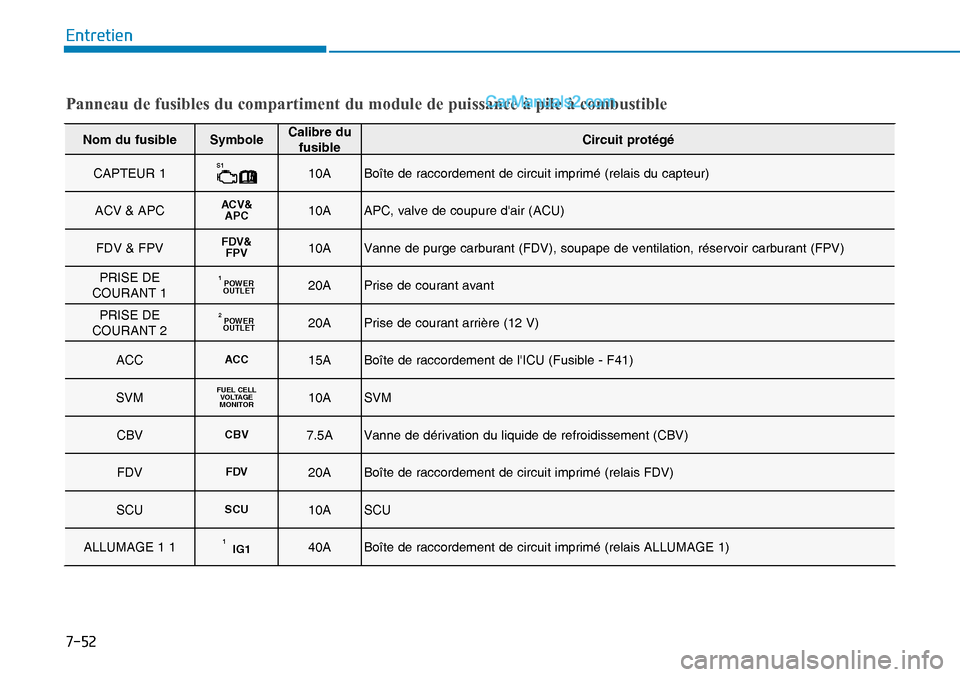

Panneau de fusibles du compartiment du module de puissance à pile à combustible
Nom du fusible SymboleCalibre du
fusibleCircuit protégé
CAPTEUR 1
S110A Boîte de raccordement de circuit imprimé (relais du capteur)
ACV & APC
ACV&
APC10A APC, valve de coupure d'air (ACU)
FDV & FPV
FDV&
FPV10A Vanne de purge carburant (FDV), soupape de ventilation, réservoir carburant (FPV)
PRISE DE
COURANT 1
POWER
OUTLET120A Prise de courant avant
PRISE DE
COURANT 2
POWER
OUTLET220A Prise de courant arrière (12 V)
ACC
ACC15A Boîte de raccordement de l'ICU (Fusible - F41)
SVM
FUEL CELL
VO LTAG E
MONITOR10A SVM
CBV
CBV7.5A Vanne de dérivation du liquide de refroidissement (CBV)
FDV
FDV20A Boîte de raccordement de circuit imprimé (relais FDV)
SCU
SCU10A SCU
ALLUMAGE 1 1
IG1140A Boîte de raccordement de circuit imprimé (relais ALLUMAGE 1)
