&RVDIDUHLQVLWXD]LRQLGLHPHUJHQ]D

i Informazioni
4XDQGR VL UHLQVWDOODQR OR SQHXPDWLFR
ULSDUDWR R VRVWLWXLWR H OD UXRWD VXO
YHLFROR VHUUDUH LO GDGR DG DOHWWH D
aNJI

P

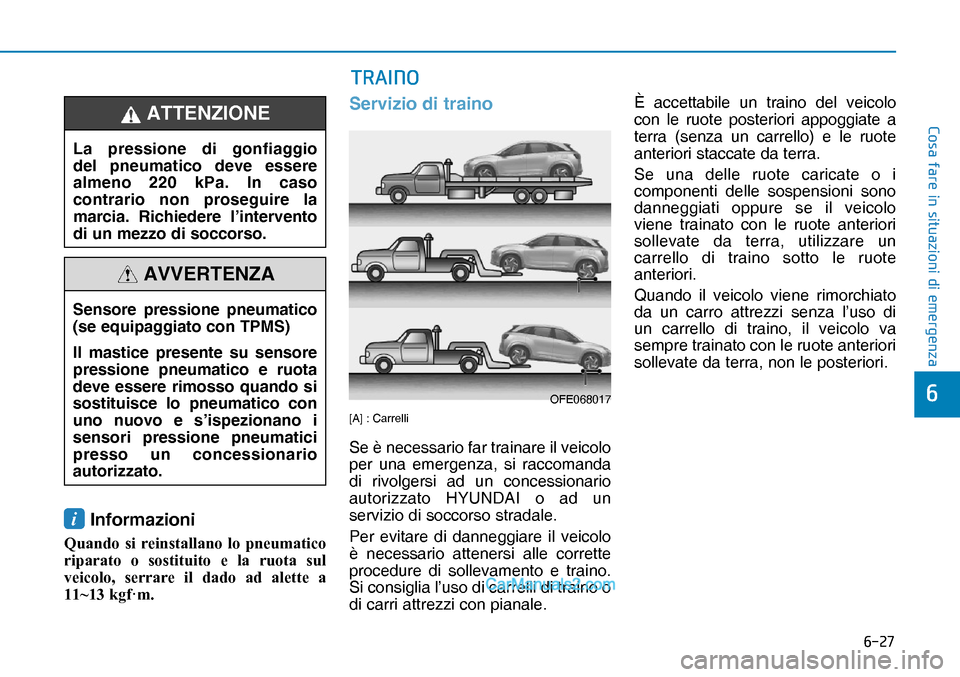

Servizio di traino
[A] : Carrelli
Se è necessario far trainare il veicolo
per una emergenza, si raccomanda
di rivolgersi ad un concessionario
autorizzato HYUNDAI o ad un
servizio di soccorso stradale.
Per evitare di danneggiare il veicolo
è necessario attenersi alle corrette
procedure di sollevamento e traino.
Si consiglia l’uso di carrelli di traino o
di carri attrezzi con pianale.È accettabile un traino del veicolo
con le ruote posteriori appoggiate a
terra (senza un carrello) e le ruote
anteriori staccate da terra.
Se una delle ruote caricate o i
componenti delle sospensioni sono
danneggiati oppure se il veicolo
viene trainato con le ruote anteriori
sollevate da terra, utilizzare un
carrello di traino sotto le ruote
anteriori.
Quando il veicolo viene rimorchiato
da un carro attrezzi senza l’uso di
un carrello di traino, il veicolo va
sempre trainato con le ruote anteriori
sollevate da terra, non le posteriori. Sensore pressione pneumatico
(se equipaggiato con TPMS)
Il mastice presente su sensore
pressione pneumatico e ruota
deve essere rimosso quando si
sostituisce lo pneumatico con
uno nuovo e s’ispezionano i
sensori pressione pneumatici
presso un concessionario
autorizzato.
AVVERTENZA
La pressione di gonfiaggio
del pneumatico deve essere
almeno 220 kPa. In caso
contrario non proseguire la
marcia. Richiedere l’intervento
di un mezzo di soccorso.
ATTENZIONE
OFE068017 75$,12

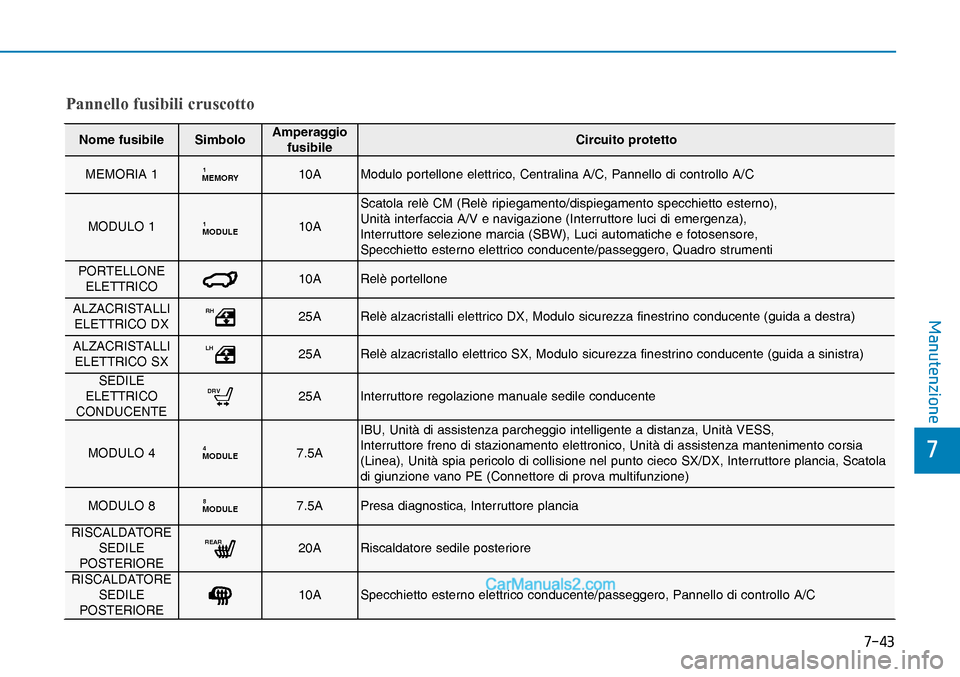

0DQXWHQ]LRQH
3DQQHOORIXVLELOLFUXVFRWWR
Nome fusibile SimboloAmperaggio
fusibileCircuito protetto
MEMORIA 1
MEMORY110A Modulo portellone elettrico, Centralina A/C, Pannello di controllo A/C
MODULO 1
MODULE110AScatola relè CM (Relè ripiegamento/dispiegamento specchietto esterno),
Unità interfaccia A/V e navigazione (Interruttore luci di emergenza),
Interruttore selezione marcia (SBW), Luci automatiche e fotosensore,
Specchietto esterno elettrico conducente/passeggero, Quadro strumenti
PORTELLONE
ELETTRICO
10A Relè portellone
ALZACRISTALLI
ELETTRICO DX
RH25A Relè alzacristalli elettrico DX, Modulo sicurezza finestrino conducente (guida a destra)
ALZACRISTALLI
ELETTRICO SX
LH25A Relè alzacristallo elettrico SX, Modulo sicurezza finestrino conducente (guida a sinistra)
SEDILE
ELETTRICO
CONDUCENTE
DRV25A Interruttore regolazione manuale sedile conducente
MODULO 4
MODULE47.5AIBU, Unità di assistenza parcheggio intelligente a distanza, Unità VESS,
Interruttore freno di stazionamento elettronico, Unità di assistenza mantenimento corsia
(Linea), Unità spia pericolo di collisione nel punto cieco SX/DX, Interruttore plancia, Scatola
di giunzione vano PE (Connettore di prova multifunzione)
MODULO 8
MODULE87.5A Presa diagnostica, Interruttore plancia
RISCALDATORE
SEDILE
POSTERIORE
REAR20A Riscaldatore sedile posteriore
RISCALDATORE
SEDILE
POSTERIORE
10A Specchietto esterno elettrico conducente/passeggero, Pannello di controllo A/C


0DQXWHQ]LRQH
3DQQHOORIXVLELOLFUXVFRWWR
Nome fusibile SimboloAmperaggio
fusibileCircuito protetto
RISCALDATORE
SEDILE
ANTERIORE
FRT20A Centralina ventilazione sedile anteriore/riscaldatore sedile
AMP
AMP25A AMP
Multi Media
MULTI
MEDIA15A Unità interfaccia A/V e Navigazione, Pannello interruttori fascia centrale
MODULO 5
MODULE510ACentralina ventilazione sedile anteriore/riscaldatore sedile, AMP,
Unità interfaccia A/V e Navigazione, Pannello di controllo A/C, Riscaldatore PTC,
Centralina A/C, Faro SX/DX, Riscaldatore sedile posteriore,
Modulo dispositivo di regolazione automatica fari, Specchietto elettrocromatico
Tergilunotto
15A Scatola relè ICM (Relè tergilunotto), Motorino tergilunotto
BLOCCO PORTE
20A Relè blocco porte, Relè sblocco porte, Scatola relè ICM (Relè blocco di sicurezza)
IBU 1
IBU115A IBU
INTERRUTTORE
FRENO
BRAKE
SWITCH10A IBU, Interruttore luce stop
Sedile elettrico
passeggero
PASS25A Interruttore regolazione manuale sedile passeggero
A/C
A/C7.5ACentralina A/C, Sensore temperatura abitacolo, Pannello di controllo A/C,
Ionizzatore quadro strumenti, Compressore A/C, Scatola di giunzione vano PE (RELÈ 4)

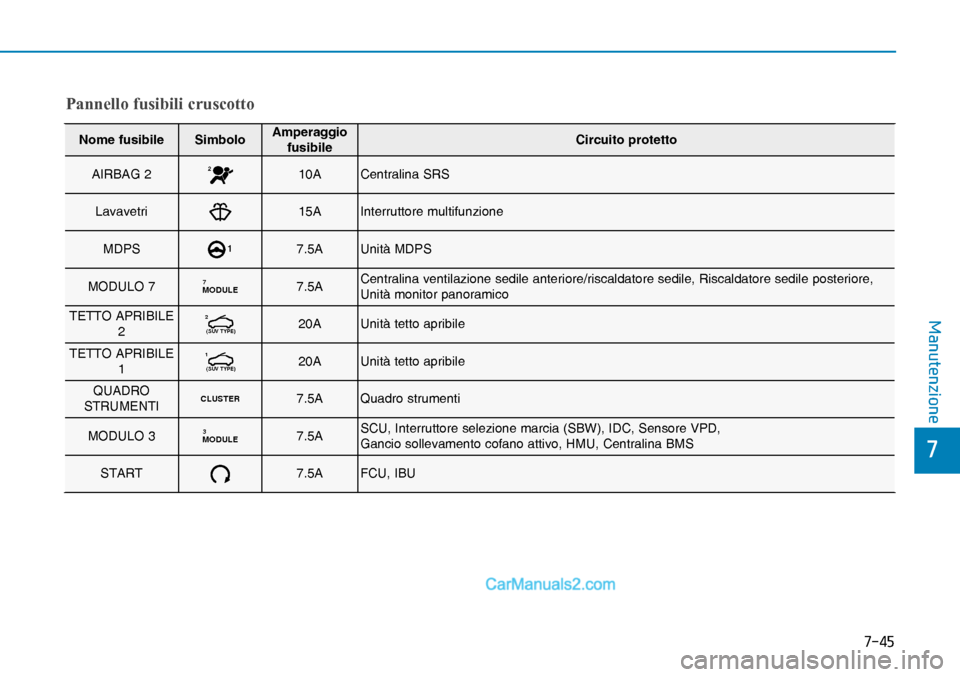

0DQXWHQ]LRQH
3DQQHOORIXVLELOLFUXVFRWWR
Nome fusibile SimboloAmperaggio
fusibileCircuito protetto
AIRBAG 2
210A Centralina SRS
Lavavetri
15A Interruttore multifunzione
MDPS
17.5A Unità MDPS
MODULO 7
MODULE77.5ACentralina ventilazione sedile anteriore/riscaldatore sedile, Riscaldatore sedile posteriore,
Unità monitor panoramico
TETTO APRIBILE
2
2
(SUV TYPE)20A Unità tetto apribile
TETTO APRIBILE
1
1
(SUV TYPE)20A Unità tetto apribile
QUADRO
STRUMENTI
CLUSTER7.5A Quadro strumenti
MODULO 3
MODULE37.5ASCU, Interruttore selezione marcia (SBW), IDC, Sensore VPD,
Gancio sollevamento cofano attivo, HMU, Centralina BMS
START
7.5A FCU, IBU

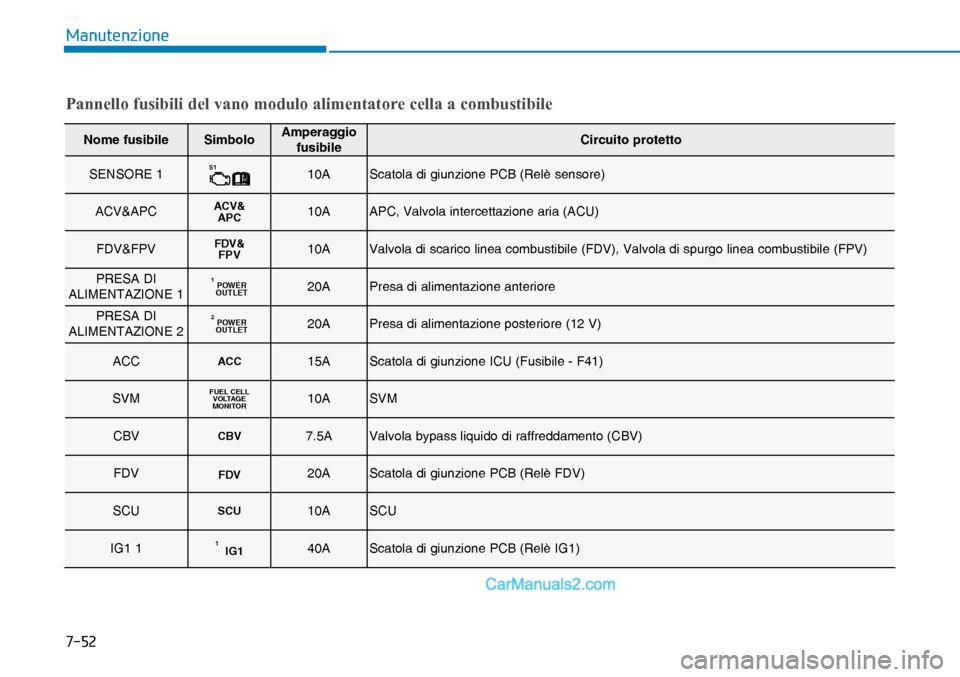

0DQXWHQ]LRQH
3DQQHOORIXVLELOLGHOYDQRPRGXORDOLPHQWDWRUHFHOODDFRPEXVWLELOH
Nome fusibile SimboloAmperaggio
fusibileCircuito protetto
SENSORE 1
S110A Scatola di giunzione PCB (Relè sensore)
ACV&APC
ACV&
APC10A APC, Valvola intercettazione aria (ACU)
FDV&FPV
FDV&
FPV10A Valvola di scarico linea combustibile (FDV), Valvola di spurgo linea combustibile (FPV)
PRESA DI
ALIMENTAZIONE 1
POWER
OUTLET120A Presa di alimentazione anteriore
PRESA DI
ALIMENTAZIONE 2
POWER
OUTLET220A Presa di alimentazione posteriore (12 V)
ACC
ACC15A Scatola di giunzione ICU (Fusibile - F41)
SVM
FUEL CELL
VO LTAG E
MONITOR10A SVM
CBV
CBV7.5A Valvola bypass liquido di raffreddamento (CBV)
FDV
FDV20A Scatola di giunzione PCB (Relè FDV)
SCU
SCU10A SCU
IG1 1
IG1140A Scatola di giunzione PCB (Relè IG1)
