2019 Hyundai Kona EV sensor

5-59
Conducir su vehículo
5

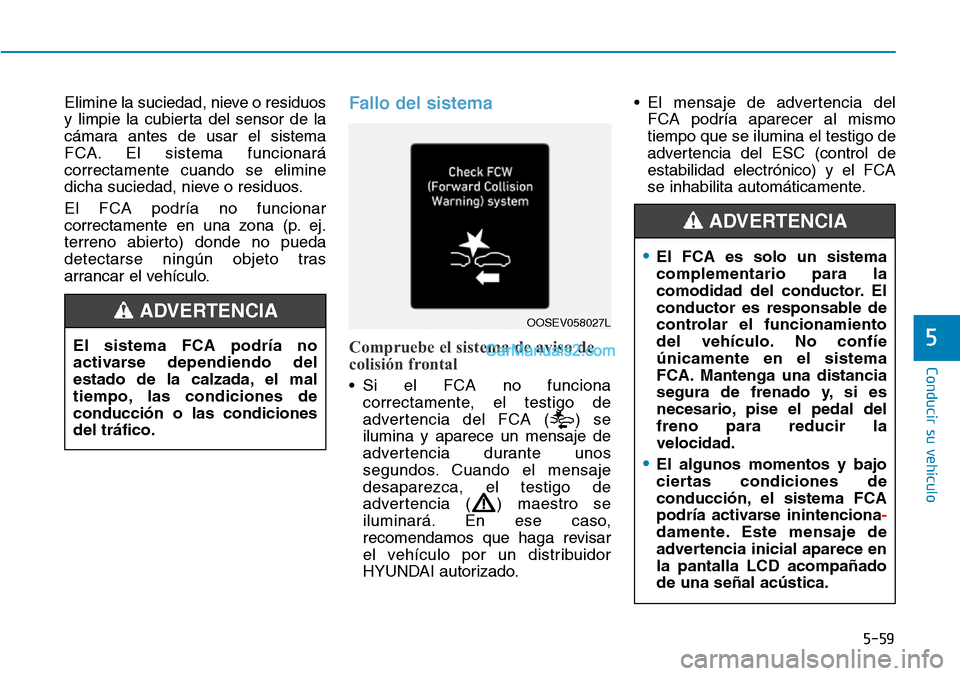

Elimine la suciedad, nieve o residuos
y limpie la cubierta del sensor de la
cámara antes de usar el sistema
FCA. El sistema funcionará
correctamente cuando se elimine
dicha suciedad, nieve o residuos.
El FCA podría no funcionar
correctamente en una zona (p. ej.
terreno abierto) donde no pueda
detectarse ningún objeto tras
arrancar el vehículo.Fallo del sistema
Compruebe el sistema de aviso de
colisión frontal
• Si el FCA no funciona
correctamente, el testigo de
advertencia del FCA ( ) se
ilumina y aparece un mensaje de
advertencia durante unos
segundos. Cuando el mensaje
desaparezca, el testigo de
advertencia ( ) maestro se
iluminará. En ese caso,
recomendamos que haga revisar
el vehículo por un distribuidor

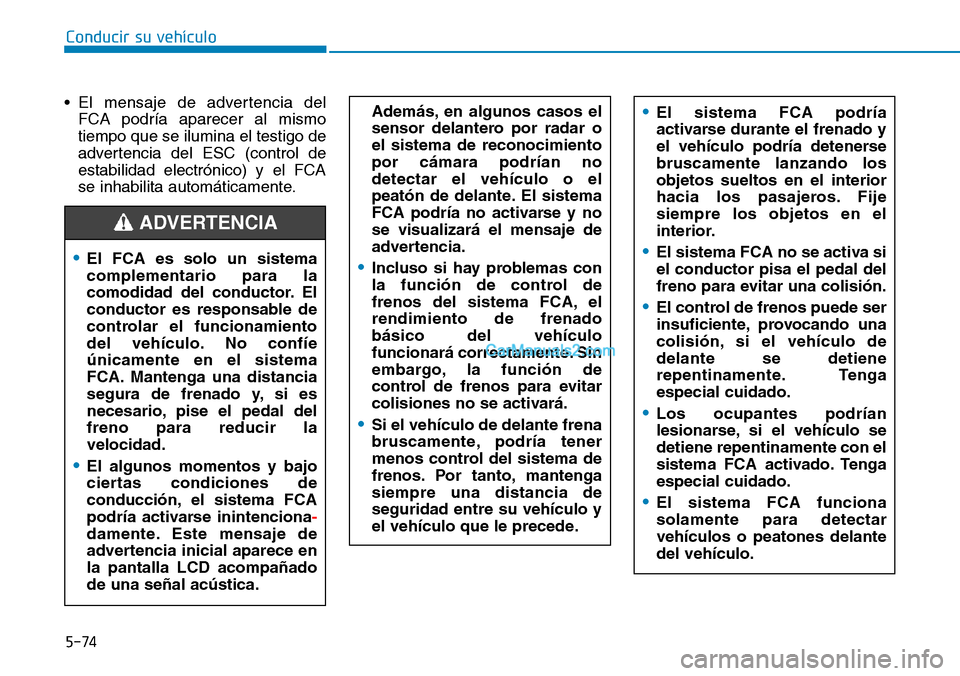

HYUNDAI autorizado.• El mensaje de advertencia del
FCA podría aparecer al mismo
tiempo que se ilumina el testigo de
advertencia del ESC (control de
estabilidad electrónico) y el FCA
se inhabilita automáticamente.
OOSEV058027L
El sistema FCA podría no
activarse dependiendo del
estado de la calzada, el mal
tiempo, las condiciones de
conducción o las condiciones
del tráfico.
ADVERTENCIA
•El FCA es solo un sistema
complementario para la
comodidad del conductor. El
conductor es responsable de
controlar el funcionamiento
del vehículo. No confíe
únicamente en el sistema
FCA. Mantenga una distancia
segura de frenado y, si es
necesario, pise el pedal del
freno para reducir la
velocidad.
•El algunos momentos y bajo
ciertas condiciones de
conducción, el sistema FCA
podría activarse inintenciona-
damente. Este mensaje de
advertencia inicial aparece en
la pantalla LCD acompañado
de una señal acústica.
ADVERTENCIA

5-61
Conducir su vehículo
5

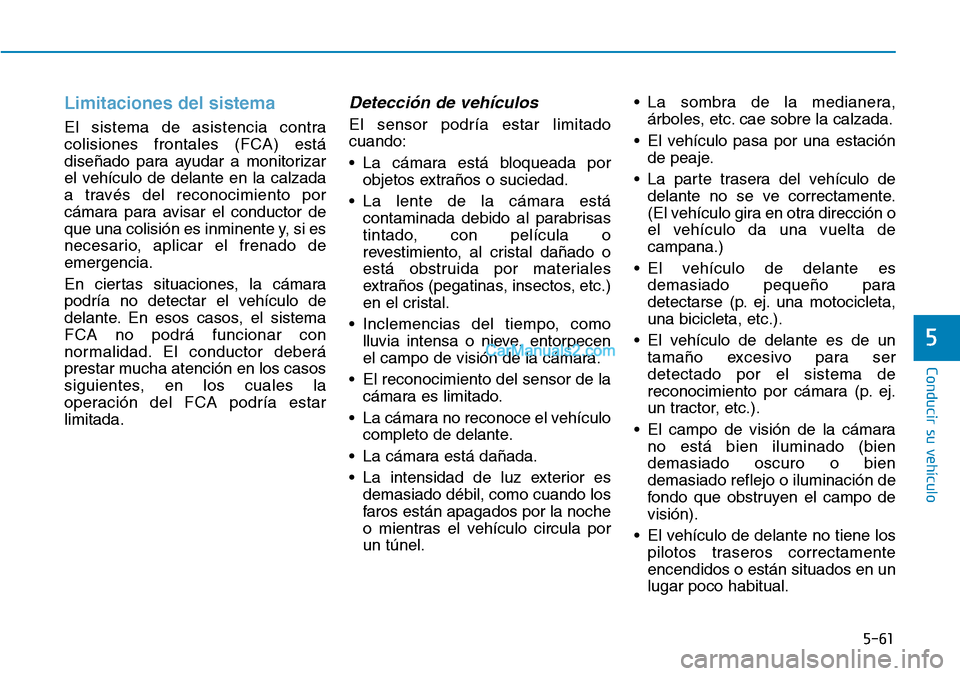

Limitaciones del sistema
El sistema de asistencia contra
colisiones frontales (FCA) está
diseñado para ayudar a monitorizar
el vehículo de delante en la calzada
a través del reconocimiento por
cámara para avisar el conductor de
que una colisión es inminente y, si es
necesario, aplicar el frenado de
emergencia.
En ciertas situaciones, la cámara
podría no detectar el vehículo de
delante. En esos casos, el sistema
FCA no podrá funcionar con
normalidad. El conductor deberá
prestar mucha atención en los casos
siguientes, en los cuales la
operación del FCA podría estar
limitada.
Detección de vehículos
El sensor podría estar limitado
cuando:
• La cámara está bloqueada por
objetos extraños o suciedad.
• La lente de la cámara está
contaminada debido al parabrisas
tintado, con película o
revestimiento, al cristal dañado o
está obstruida por materiales
extraños (pegatinas, insectos, etc.)
en el cristal.
• Inclemencias del tiempo, como
lluvia intensa o nieve, entorpecen
el campo de visión de la cámara.
• El reconocimiento del sensor de la
cámara es limitado.
• La cámara no reconoce el vehículo
completo de delante.
• La cámara está dañada.
• La intensidad de luz exterior es
demasiado débil, como cuando los
faros están apagados por la noche
o mientras el vehículo circula por
un túnel.• La sombra de la medianera,
árboles, etc. cae sobre la calzada.
• El vehículo pasa por una estación
de peaje.
• La parte trasera del vehículo de
delante no se ve correctamente.
(El vehículo gira en otra dirección o
el vehículo da una vuelta de
campana.)
• El vehículo de delante es
demasiado pequeño para
detectarse (p. ej. una motocicleta,
una bicicleta, etc.).
• El vehículo de delante es de un
tamaño excesivo para ser
detectado por el sistema de
reconocimiento por cámara (p. ej.
un tractor, etc.).
• El campo de visión de la cámara
no está bien iluminado (bien
demasiado oscuro o bien
demasiado reflejo o iluminación de
fondo que obstruyen el campo de
visión).
• El vehículo de delante no tiene los
pilotos traseros correctamente
encendidos o están situados en un
lugar poco habitual.

5-62
Conducir su vehículo

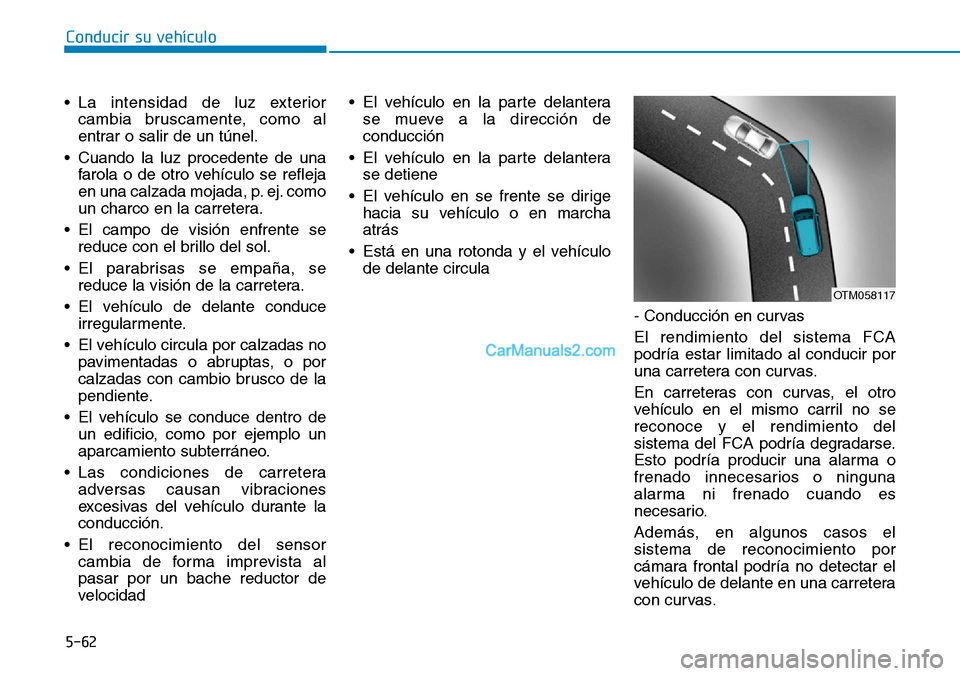

• La intensidad de luz exterior
cambia bruscamente, como al
entrar o salir de un túnel.
• Cuando la luz procedente de una
farola o de otro vehículo se refleja
en una calzada mojada, p. ej. como
un charco en la carretera.
• El campo de visión enfrente se
reduce con el brillo del sol.
• El parabrisas se empaña, se
reduce la visión de la carretera.
• El vehículo de delante conduce
irregularmente.
• El vehículo circula por calzadas no
pavimentadas o abruptas, o por
calzadas con cambio brusco de la
pendiente.
• El vehículo se conduce dentro de
un edificio, como por ejemplo un
aparcamiento subterráneo.
• Las condiciones de carretera
adversas causan vibraciones
excesivas del vehículo durante la
conducción.
• El reconocimiento del sensor
cambia de forma imprevista al
pasar por un bache reductor de
velocidad• El vehículo en la parte delantera
se mueve a la dirección de
conducción
• El vehículo en la parte delantera
se detiene
• El vehículo en se frente se dirige
hacia su vehículo o en marcha
atrás
• Está en una rotonda y el vehículo
de delante circula
- Conducción en curvas
El rendimiento del sistema FCA
podría estar limitado al conducir por
una carretera con curvas.
En carreteras con curvas, el otro
vehículo en el mismo carril no se
reconoce y el rendimiento del
sistema del FCA podría degradarse.
Esto podría producir una alarma o
frenado innecesarios o ninguna
alarma ni frenado cuando es
necesario.
Además, en algunos casos el
sistema de reconocimiento por
cámara frontal podría no detectar el
vehículo de delante en una carretera
con curvas.
OTM058117

5-67
Conducir su vehículo
5

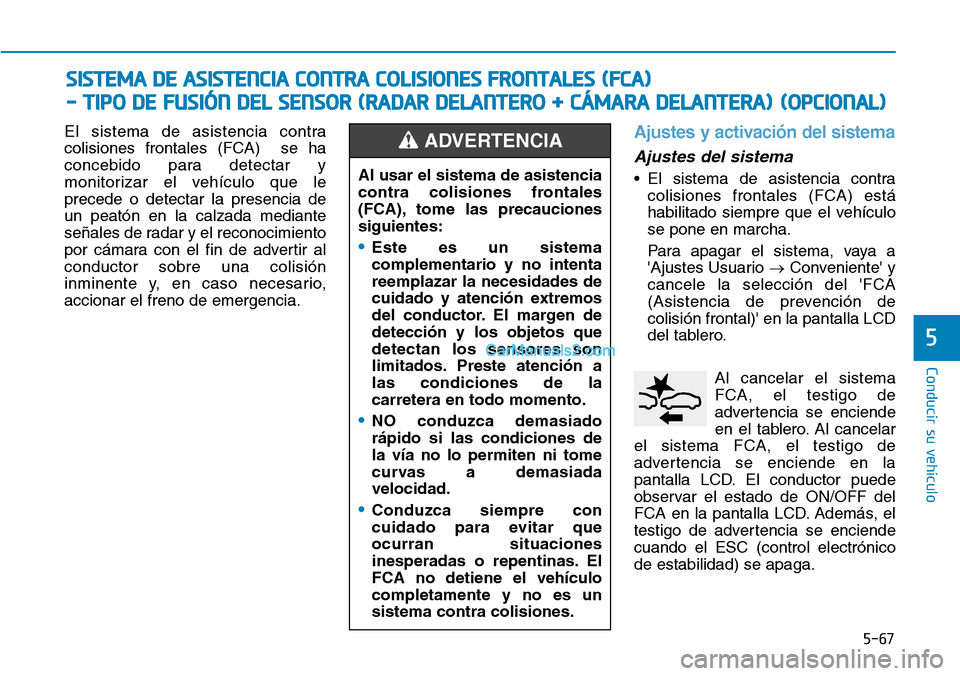

El sistema de asistencia contra
colisiones frontales (FCA) se ha
concebido para detectar y
monitorizar el vehículo que le
precede o detectar la presencia de
un peatón en la calzada mediante
señales de radar y el reconocimiento
por cámara con el fin de advertir al
conductor sobre una colisión
inminente y, en caso necesario,
accionar el freno de emergencia.Ajustes y activación del sistema
Ajustes del sistema
• El sistema de asistencia contra
colisiones frontales (FCA) está
habilitado siempre que el vehículo
se pone en marcha.
Para apagar el sistema, vaya a
'Ajustes Usuario →Conveniente' y
cancele la selección del 'FCA
(Asistencia de prevención de
colisión frontal)' en la pantalla LCD
del tablero.
Al cancelar el sistema
FCA, el testigo de
advertencia se enciende
en el tablero. Al cancelar
el sistema FCA, el testigo de
advertencia se enciende en la
pantalla LCD. El conductor puede
observar el estado de ON/OFF del
FCA en la pantalla LCD. Además, el
testigo de advertencia se enciende
cuando el ESC (control electrónico
de estabilidad) se apaga.
SISTEMA DE ASISTENCIA CONTRA COLISIONES FRONTALES (FCA)
- TIPO DE FUSIÓN DEL SENSOR (RADAR DELANTER
OO + CÁMARA DELANTERA) (OPCIONAL)
Al usar el sistema de asistencia
contra colisiones frontales
(FCA), tome las precauciones
siguientes:
•Este es un sistema
complementario y no intenta
reemplazar la necesidades de
cuidado y atención extremos
del conductor. El margen de
detección y los objetos que
detectan los sensores son
limitados. Preste atención a
las condiciones de la
carretera en todo momento.
•NO conduzca demasiado
rápido si las condiciones de
la vía no lo permiten ni tome
curvas a demasiada
velocidad.
•Conduzca siempre con
cuidado para evitar que
ocurran situaciones
inesperadas o repentinas. El
FCA no detiene el vehículo
completamente y no es un
sistema contra colisiones.
ADVERTENCIA

5-71
Conducir su vehículo
5

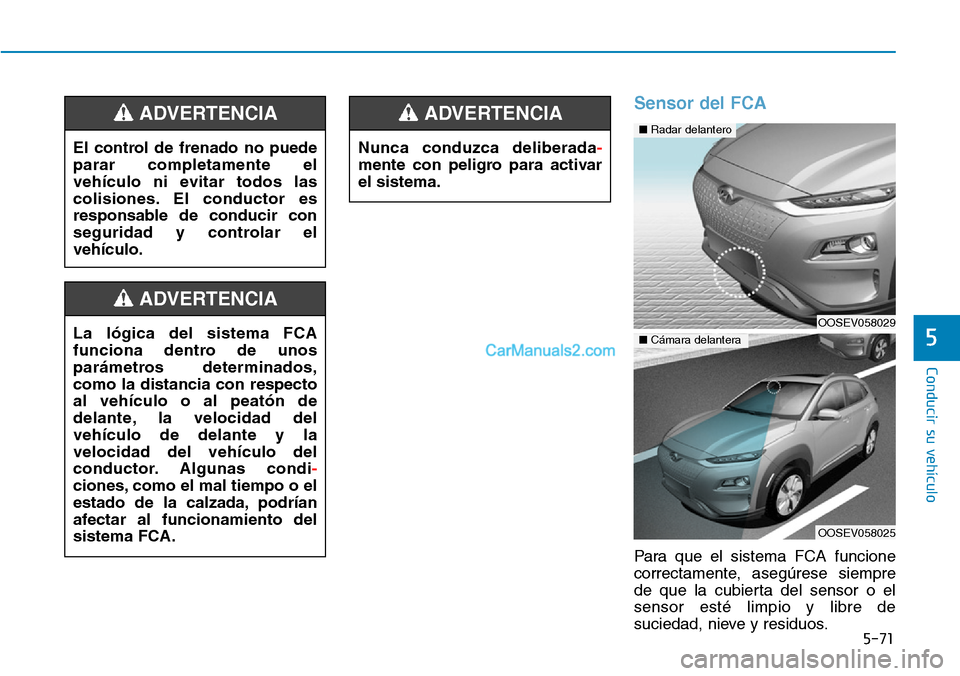

Sensor del FCA
Para que el sistema FCA funcione
correctamente, asegúrese siempre
de que la cubierta del sensor o el
sensor esté limpio y libre de
suciedad, nieve y residuos.
OOSEV058029
OOSEV058025
■ Radar delantero
■ Cámara delanteraLa lógica del sistema FCA
funciona dentro de unos
parámetros determinados,
como la distancia con respecto
al vehículo o al peatón de
delante, la velocidad del
vehículo de delante y la
velocidad del vehículo del
conductor. Algunas condi-
ciones, como el mal tiempo o el
estado de la calzada, podrían
afectar al funcionamiento del
sistema FCA.
ADVERTENCIA
Nunca conduzca deliberada-
mente con peligro para activar
el sistema.
ADVERTENCIA
El control de frenado no puede
parar completamente el
vehículo ni evitar todos las
colisiones. El conductor es
responsable de conducir con
seguridad y controlar el
vehículo.
ADVERTENCIA

5-72
Conducir su vehículo

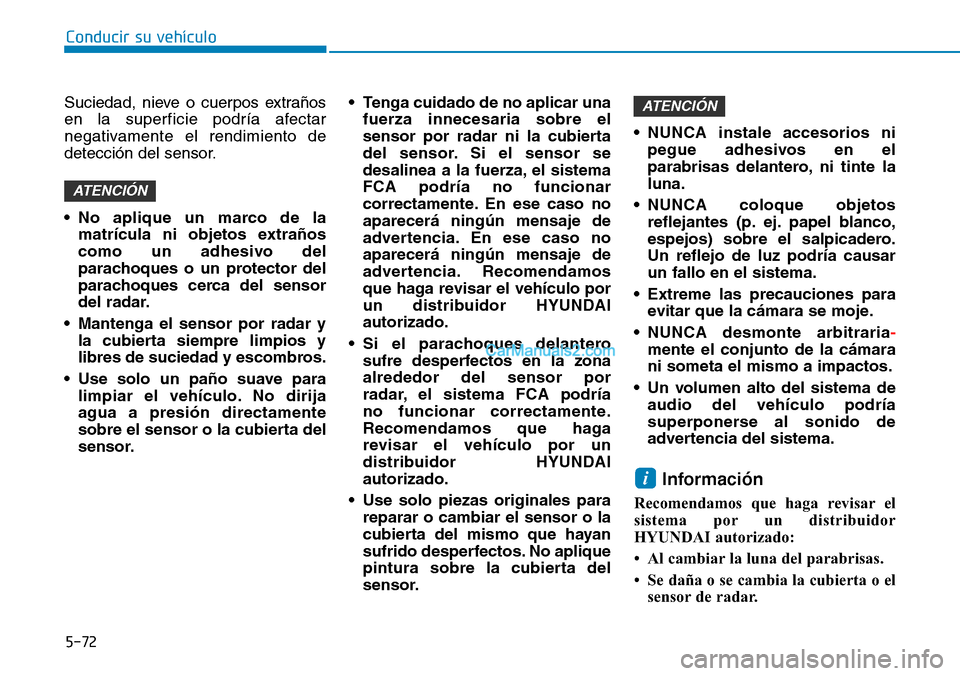

Suciedad, nieve o cuerpos extraños
en la superficie podría afectar
negativamente el rendimiento de
detección del sensor.
• No aplique un marco de la
matrícula ni objetos extraños
como un adhesivo del
parachoques o un protector del
parachoques cerca del sensor
del radar.
• Mantenga el sensor por radar y
la cubierta siempre limpios y
libres de suciedad y escombros.
• Use solo un paño suave para
limpiar el vehículo. No dirija
agua a presión directamente
sobre el sensor o la cubierta del
sensor.• Tenga cuidado de no aplicar una
fuerza innecesaria sobre el
sensor por radar ni la cubierta
del sensor. Si el sensor se
desalinea a la fuerza, el sistema
FCA podría no funcionar
correctamente. En ese caso no
aparecerá ningún mensaje de
advertencia. En ese caso no
aparecerá ningún mensaje de
advertencia. Recomendamos
que haga revisar el vehículo por
un distribuidor HYUNDAI
autorizado.
• Si el parachoques delantero
sufre desperfectos en la zona
alrededor del sensor por
radar, el sistema FCA podría
no funcionar correctamente.
Recomendamos que haga
revisar el vehículo por un
distribuidor HYUNDAI
autorizado.
• Use solo piezas originales para
reparar o cambiar el sensor o la
cubierta del mismo que hayan
sufrido desperfectos. No aplique
pintura sobre la cubierta del
sensor.• NUNCA instale accesorios ni
pegue adhesivos en el
parabrisas delantero, ni tinte la
luna.
• NUNCA coloque objetos
reflejantes (p. ej. papel blanco,
espejos) sobre el salpicadero.
Un reflejo de luz podría causar
un fallo en el sistema.
• Extreme las precauciones para
evitar que la cámara se moje.
• NUNCA desmonte arbitraria-
mente el conjunto de la cámara
ni someta el mismo a impactos.
• Un volumen alto del sistema de
audio del vehículo podría
superponerse al sonido de
advertencia del sistema.
Información
Recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado:
• Al cambiar la luna del parabrisas.
• Se daña o se cambia la cubierta o el
sensor de radar.
i
ATENCIÓN
ATENCIÓN

5-73
Conducir su vehículo
5

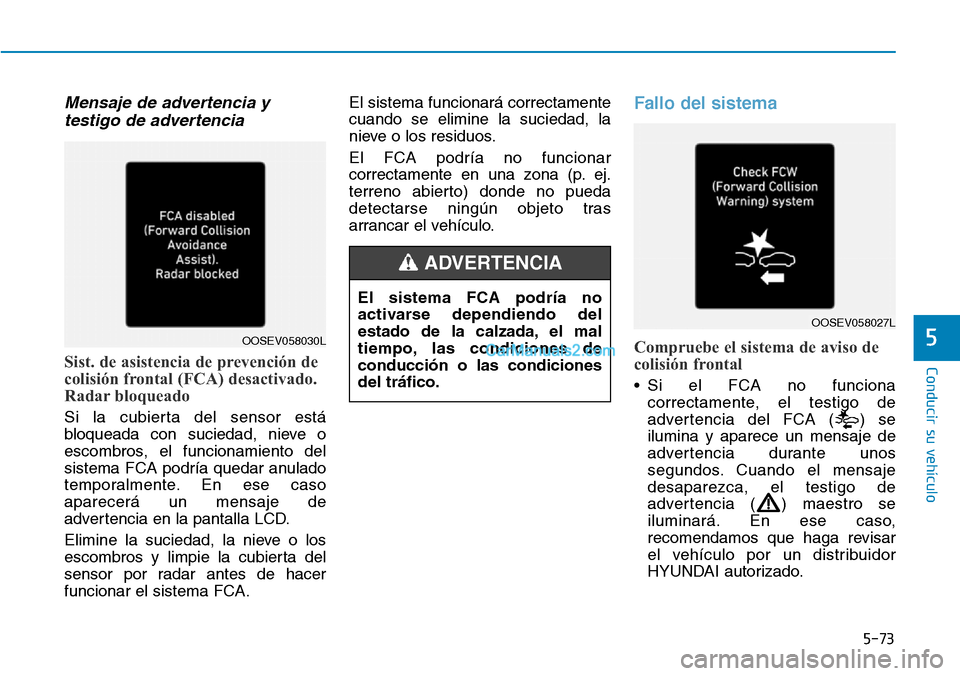

Mensaje de advertencia y
testigo de advertencia
Sist. de asistencia de prevención de
colisión frontal (FCA) desactivado.
Radar bloqueado
Si la cubierta del sensor está
bloqueada con suciedad, nieve o
escombros, el funcionamiento del
sistema FCA podría quedar anulado
temporalmente. En ese caso
aparecerá un mensaje de
advertencia en la pantalla LCD.
Elimine la suciedad, la nieve o los
escombros y limpie la cubierta del
sensor por radar antes de hacer
funcionar el sistema FCA.El sistema funcionará correctamente
cuando se elimine la suciedad, la
nieve o los residuos.
El FCA podría no funcionar
correctamente en una zona (p. ej.
terreno abierto) donde no pueda
detectarse ningún objeto tras
arrancar el vehículo.
Fallo del sistema
Compruebe el sistema de aviso de
colisión frontal
• Si el FCA no funciona
correctamente, el testigo de
advertencia del FCA ( ) se
ilumina y aparece un mensaje de
advertencia durante unos
segundos. Cuando el mensaje
desaparezca, el testigo de
advertencia ( ) maestro se
iluminará. En ese caso,
recomendamos que haga revisar
el vehículo por un distribuidor
HYUNDAI autorizado.
OOSEV058027L
OOSEV058030L
El sistema FCA podría no
activarse dependiendo del
estado de la calzada, el mal
tiempo, las condiciones de
conducción o las condiciones
del tráfico.
ADVERTENCIA

5-74
Conducir su vehículo
• El mensaje de advertencia del
FCA podría aparecer al mismo
tiempo que se ilumina el testigo de
advertencia del ESC (control de
estabilidad electrónico) y el FCA
se inhabilita automáticamente.Además, en algunos casos el
sensor delantero por radar o
el sistema de reconocimiento
por cámara podrían no
detectar el vehículo o el
peatón de delante. El sistema
FCA podría no activarse y no
se visualizará el mensaje de
advertencia.
•Incluso si hay problemas con
la función de control de
frenos del sistema FCA, el
rendimiento de frenado
básico del vehículo
funcionará correctamente. Sin
embargo, la función de
control de frenos para evitar
colisiones no se activará.
•Si el vehículo de delante frena
bruscamente, podría tener
menos control del sistema de
frenos. Por tanto, mantenga
siempre una distancia de
seguridad entre su vehículo y
el vehículo que le precede.
•El sistema FCA podría
activarse durante el frenado y
el vehículo podría detenerse
bruscamente lanzando los
objetos sueltos en el interior
hacia los pasajeros. Fije
siempre los objetos en el
interior.
•El sistema FCA no se activa si
el conductor pisa el pedal del
freno para evitar una colisión.
•El control de frenos puede ser
insuficiente, provocando una
colisión, si el vehículo de
delante se detiene
repentinamente. Tenga
especial cuidado.
•Los ocupantes podrían
lesionarse, si el vehículo se
detiene repentinamente con el
sistema FCA activado. Tenga
especial cuidado.
•El sistema FCA funciona
solamente para detectar
vehículos o peatones delante
del vehículo.
•El FCA es solo un sistema
complementario para la
comodidad del conductor. El
conductor es responsable de
controlar el funcionamiento
del vehículo. No confíe
únicamente en el sistema
FCA. Mantenga una distancia
segura de frenado y, si es
necesario, pise el pedal del
freno para reducir la
velocidad.
•El algunos momentos y bajo
ciertas condiciones de
conducción, el sistema FCA
podría activarse inintenciona-
damente. Este mensaje de
advertencia inicial aparece en
la pantalla LCD acompañado
de una señal acústica.
ADVERTENCIA
