: Drücken und loslassen der
Taste, um zum vorhergehenden
Menüpunkt zurückzukehren.
: Drücken und loslassen der
Taste, um Informationen zum „Trip
Computer“ anzuzeigen.
HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
„Dimmer“ (Helligkeitsstärke)
„Speed“ (Geschwindigkeit)
„Hour“ (Uhrzeit einstellen)
„Buzzer“ (Akustisches Signal)
„Units“ (Maßeinheiten)
„Corner“ (Abbiegelicht)
„Bag P“ (Beifahrer-Airbag) (wo
vorgesehen)
„DRL“ (Tagfahrlicht) (für Versionen /
Märkte, wo vorgesehen)
Bag P (Beifahrer-Airbag)
(falls vorhanden)
Diese Funktion ermöglicht die
Aktivierung/Deaktivierung des Airbags
auf der Beifahrerseite.
Folgendermaßen vorgehensweise:
die TasteMENU OKdrücken und
nachdem am Display die Meldung
(Beifahrerairbag: Off, zum Deaktivieren)
oder (Beif. Airbag: On, für die
Aktivierung) durch Drücken der Tasten
/angezeigt wird, erneut die
Taste
drücken;
auf dem Display wird die
Bestätigungsaufforderung angezeigt;
durch Drücken der Tasten/
Ja (für die Bestätigung der
Aktivierung/Deaktivierung) oder Nein
(für die Ablehnung) wählen.
Nochmals die TasteMENU OKkurz
drücken; es erscheint eine Mitteilung
zur Bestätigung der ausgeführten Wahl
und dann kehrt man auf die
Menüanzeige zurück.
Ist derBeifahrerschutz
ausgeschaltet, leuchtet die LED
an
der Instrumententafel fest.
ANMERKUNG Mit demUconnect™-
System werden einige Menüoptionen
auf dem Display dieser Vorrichtung und
nicht auf dem Display der
Instrumententafel angezeigt
(Querverweis auf die Angaben im
Kapitel über Multimedia oder in der
online verfügbaren Ergänzung).
KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY
Auf dem Display Abb. 57 werden
folgende Informationen angezeigt:
1: Position der
Leuchtweitenregelung, Ganganzeige
(wo vorhanden), Anzeige des
Gangwechselvorschlags (GSI),
Außentemperatur, Kompass (wo
vorhanden), Datum.
2: Fahrgeschwindigkeit,
Warnsignal/eventuelle
Fehlermeldungen.
3: Gesamtfahrkilometer (oder Meilen)
und eventuelle
Fehlermeldungssymbole.
57P05016J005
47

BEDIENTASTEN
Sie befinden sich auf der linken Seite
des Lenkrads Abb. 58.
Sie dienen für die Interaktion mit den
Hauptmenüoptionen des Displays
(siehe Angaben im Abschnitt
„Hauptmenü”).
/: Die Tasten betätigen und
loslassen, um das Hauptmenü und die
Menüoptionen bzw. die Untermenüs zu
durchblättern.
/: Die Tasten drücken und
wieder loslassen, um auf die
Informationsanzeigen oder die
Untermenüs der Hauptmenüoptionen
zuzugreifen.
OK: Die Taste drücken, um
zuzugreifen oder die Anzeigen mit den
Informationen bzw. Untermenüs einer
Hauptmenüoption anzuwählen. Die
Taste eine Sekunde lang gedrückthalten, um die angezeigten/
angewählten Funktionen neu
einzustellen.
HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
TRIP
GSI
FAHRZEUG-INFO
AUDIO (diese Funktion ist nur bei
den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
TELEFON (diese Funktion ist nur bei
den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
NAVIGATION (diese Funktion ist nur
bei den Versionen und in den Märkten
verfügbar, wo sie vorhanden ist)
HINWEISE
EINST. FAHRZEUG
Fahrz. Einstellung
Diese Menü-Option ermöglicht die
Änderung der Einstellung in Bezug auf:
Display;
Maßeinheiten;
Uhrzeit + Datum;
Sicherheit
Sicherheit & Kundendienst;
Licht;
Türen und Verrieg.Display
Durch Anwahl der Option „Display” ist
der Zugriff auf die Einstellungen/
Informationen möglich, über:
„Displayeinst.“, „Sprache“, „Siehe
Telefon“ (bei Versionen und Märkten
verfügbar, wo vorhanden), „Siehe
Navigation“ (bei Versionen und Märkten
verfügbar, wo vorhanden), „autom.
Reset Trip B“, „Display-Helligkeit“.
Maßeinheiten
Mit der Option „Maßeinheit” kann die
Maßeinheit unter folgenden Optionen
gewählt werden: „Imperial“, „Metrisch“,
„Benutzerdefiniert“.
Uhrzeit und Datum
Mit der Option „Uhrzeit und Datum”
sind folgende Einstellungen möglich:
„Uhrzeit einstellen”, „Format der
Uhrzeit”, „Datum einstellen”.
Sicherheit
Mit der Option „Sicherheit” sind
folgende Einstellungen möglich:
„Beifahrerairbag” (wo vorhanden),
„Summer Geschwind.”, „Summer
Gurte”.
Die Einstellung „Beifahrerairbag”
ermöglicht die Aktivierung/
Deaktivierung des Beifahrerairbags (wo
vorhanden):Beifahrerschutz
ausgeschaltet: Die LED
an der
Instrumententafel leuchtet fest.
5805036J0004EM
48
KENNTNIS DER INSTRUMENTENTAFEL

Sicherheit & Kundendienst
Mit der Option „Sicherheit &
Kundendienst” sind folgende
Einstellungen möglich: „Regensensor”,
„Lautstärke Meldungen”, „Park Assist”,
„Lautstärke Park Assist.”
Licht
Mit der Option „Licht” sind folgende
Einstellungen möglich: „Innenleuchten”,
„Tagfahrlicht”, „Abbiegelicht”,
„Scheinwerfersensor”, „Follow Me
Home”.
Türen und Verrieg.
Mit der Option „Türen und Verrieg.” sind
folgende Einstellungen möglich:
„Autoclose”, „Scheinwerfer beim
Schließen”, „Türentr. b. Ausst..”.
ANMERKUNG Mit demUconnect™-
System werden einige Menüoptionen
auf dem Display dieser Vorrichtung und
nicht auf dem Display der
Instrumententafel angezeigt
(Querverweis auf die Angaben im
Kapitel über Multimedia oder in der
online verfügbaren Ergänzung).
TRIP COMPUTER
Mit dem „Trip Computer” können die
Fahrzeugdaten des aktuellen
Betriebsstatus angezeigt werden, wenn
die Anlassvorrichtung auf MAR gedreht
wurde.
Für die Nullstellung (Reset) der
gespeicherten Werte am Lenkrad die
TasteMENU OK(Versionen mit
Multifunktionsdisplay) Abb. 59 oder die
TasteOK(Versionen mit
konfigurierbarem Multifunktionsdisplay)
Abb. 60 gedrückt halten.
ANMERKUNG Die Werte „Reichweite”
und der „Momentanverbrauch” können
nicht zurückgesetzt werden.
5905036J0002EM
6005036J0004EM
49

EOBD-SYSTEM
(European On Board
Diagnosis)
(wo vorhanden)
Betrieb
Das EOBD-System (European On
Board Diagnosis) führt eine
kontinuierliche Diagnose der mit den
Emissionen verbundenen Bauteile des
Fahrzeugs aus.
Es meldet außerdem durch das
Aufleuchten der Kontrollleuchte
auf
der Instrumententafel in Verbindung mit
einer Display-Meldung den sich
verschlechternden Zustand der
Komponenten (siehe Abschnitt
„Kontrollleuchten und Meldungen” in
diesem Kapitel).
Ziel des EOBD-Systems (European On
Board Diagnosis) ist:
Die Wirksamkeit der Anlage zu
kontrollieren,
einen Anstieg der Abgaswerte
anzuzeigen,
zu signalisieren, wenn abgenutzte
Bauteile ersetzt werden müssen.Das Fahrzeug verfügt über einen
Stecker, an den entsprechende Geräte
für das Auslesen der von den
elektronischen Steuerungen
gespeicherten Fehlercodes zusammen
mit einer Reihe von speziellen
Parametern zur Diagnose der
Motorfunktion angeschlossen werden
können. Diese Prüfung kann auch von
den Beamten der Verkehrsbehörden
ausgeführt werden.
ZUR BEACHTUNG Nach Beheben des
Defektes muss das Fiat-
Kundendienstnetz Tests auf dem
Prüfstand und ggf. Probefahrten auf der
Straße, d.h. auch über längere
Strecken, durchführen.
50
KENNTNIS DER INSTRUMENTENTAFEL

KONTROLLLEUCHTEN UND MELDUNGEN
HINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden,
sofern die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere
Störungen und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus”
wiederholt. Die weniger schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der
Anzeigezyklus beider Kategorien kann abgebrochen werden. Die Kontrollleuchte auf der Instrumententafel bleibt eingeschaltet,
solange die Ursache der Störung nicht behoben wird.
HINWEIS Die unten beschriebenen Kontrollleuchten und Symbole dienen zur Veranschaulichung und können je nach
Ausstattung oder Markt variieren.
Rote Kontrollleuchten
Kontrollleuchte Bedeutung
RotUNGENÜGENDE BREMSFLÜSSIGKEIT / FESTSTELLBREMSE ANGEZOGEN
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter wegen eines möglichen Lecks
im Kreis unter den Mindeststand sinkt. Den Bremsflüssigkeitsstand korrigieren und darauf achten, dass die
Kontrollleuchte erlischt. Wenn die Kontrollleuchte eingeschaltet bleibt, sich an das Fiat-Servicenetz
wenden.
Handbremse angezogen
Die Kontrollleuchte wird bei aktivierter Feststellbremse eingeschaltet.
RotSTÖRUNG DER SERVOLENKUNG
Beim Drehen der Anlassvorrichtung auf MAR leuchtet die Kontrollleuchte (oder das Symbol auf dem
Display) auf, muss aber nach einigen Sekunden wieder ausgehen. Bleibt die Kontrollleuchte (oder das
Symbol auf dem Display) eingeschaltet, steht die Servolenkung nicht zur Verfügung und die auf das
Lenkrad angewandte Kraft erhöht sich, obwohl die Möglichkeit zum Lenken noch besteht. Bitte umgehend
das Fiat-Servicenetz aufsuchen.
51

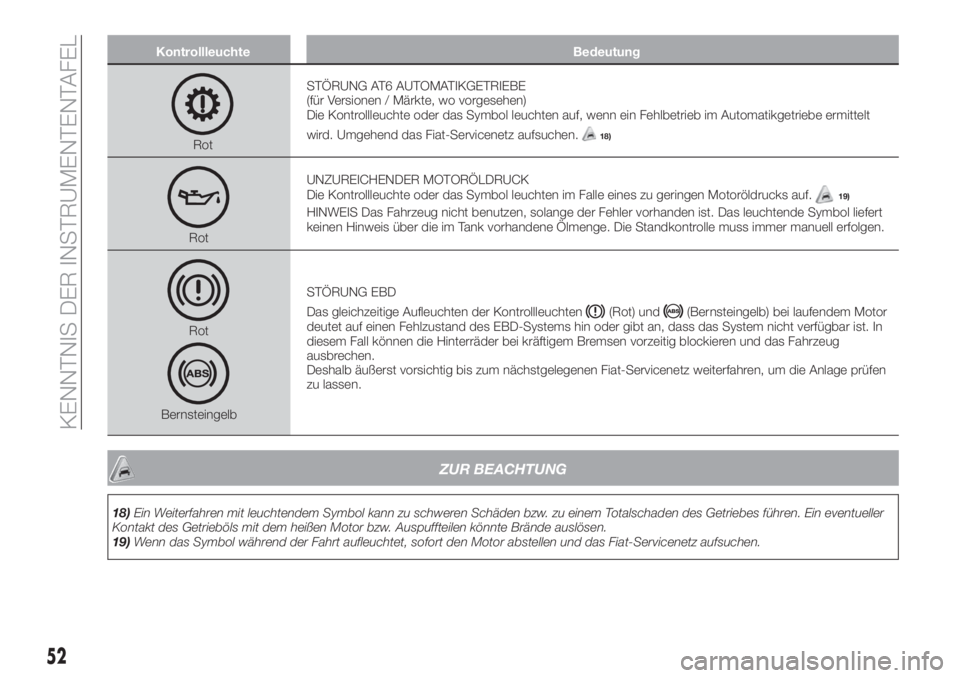

Kontrollleuchte Bedeutung
RotSTÖRUNG AT6 AUTOMATIKGETRIEBE
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte oder das Symbol leuchten auf, wenn ein Fehlbetrieb im Automatikgetriebe ermittelt
wird. Umgehend das Fiat-Servicenetz aufsuchen.18)
RotUNZUREICHENDER MOTORÖLDRUCK
Die Kontrollleuchte oder das Symbol leuchten im Falle eines zu geringen Motoröldrucks auf.
19)
HINWEIS Das Fahrzeug nicht benutzen, solange der Fehler vorhanden ist. Das leuchtende Symbol liefert
keinen Hinweis über die im Tank vorhandene Ölmenge. Die Standkontrolle muss immer manuell erfolgen.
Rot
BernsteingelbSTÖRUNG EBD
Das gleichzeitige Aufleuchten der Kontrollleuchten
(Rot) und(Bernsteingelb) bei laufendem Motor
deutet auf einen Fehlzustand des EBD-Systems hin oder gibt an, dass das System nicht verfügbar ist. In
diesem Fall können die Hinterräder bei kräftigem Bremsen vorzeitig blockieren und das Fahrzeug
ausbrechen.
Deshalb äußerst vorsichtig bis zum nächstgelegenen Fiat-Servicenetz weiterfahren, um die Anlage prüfen
zu lassen.
ZUR BEACHTUNG
18)Ein Weiterfahren mit leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des Getriebes führen. Ein eventueller
Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
19)Wenn das Symbol während der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-Servicenetz aufsuchen.
52
KENNTNIS DER INSTRUMENTENTAFEL

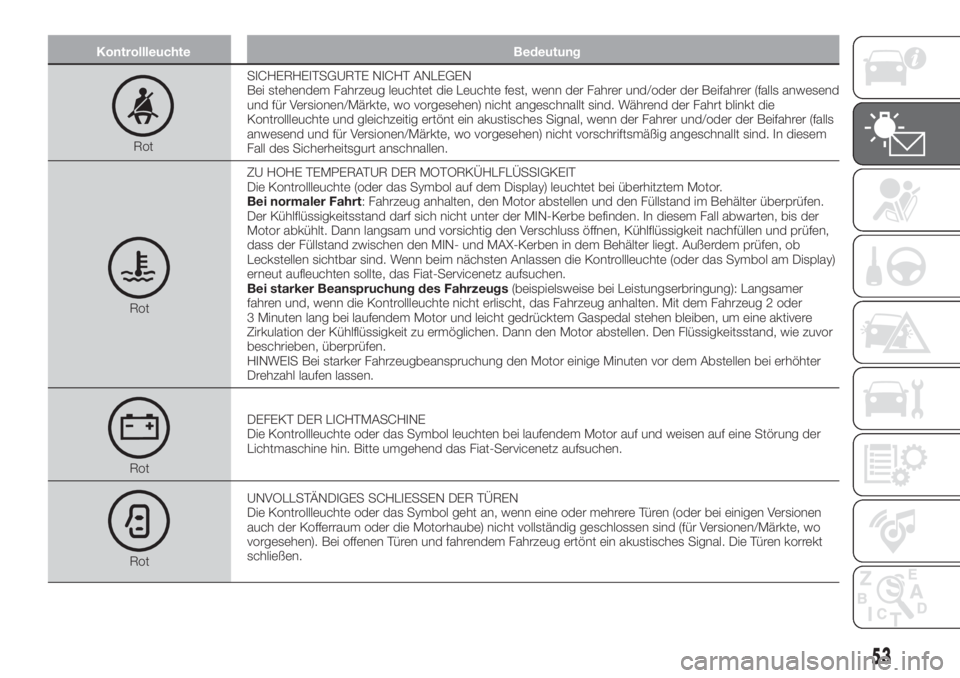

Kontrollleuchte Bedeutung
RotSICHERHEITSGURTE NICHT ANLEGEN
Bei stehendem Fahrzeug leuchtet die Leuchte fest, wenn der Fahrer und/oder der Beifahrer (falls anwesend
und für Versionen/Märkte, wo vorgesehen) nicht angeschnallt sind. Während der Fahrt blinkt die
Kontrollleuchte und gleichzeitig ertönt ein akustisches Signal, wenn der Fahrer und/oder der Beifahrer (falls
anwesend und für Versionen/Märkte, wo vorgesehen) nicht vorschriftsmäßig angeschnallt sind. In diesem
Fall des Sicherheitsgurt anschnallen.
RotZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet bei überhitztem Motor.
Bei normaler Fahrt: Fahrzeug anhalten, den Motor abstellen und den Füllstand im Behälter überprüfen.
Der Kühlflüssigkeitsstand darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten, bis der
Motor abkühlt. Dann langsam und vorsichtig den Verschluss öffnen, Kühlflüssigkeit nachfüllen und prüfen,
dass der Füllstand zwischen den MIN- und MAX-Kerben in dem Behälter liegt. Außerdem prüfen, ob
Leckstellen sichtbar sind. Wenn beim nächsten Anlassen die Kontrollleuchte (oder das Symbol am Display)
erneut aufleuchten sollte, das Fiat-Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das Fahrzeug anhalten. Mit dem Fahrzeug 2 oder
3 Minuten lang bei laufendem Motor und leicht gedrücktem Gaspedal stehen bleiben, um eine aktivere
Zirkulation der Kühlflüssigkeit zu ermöglichen. Dann den Motor abstellen. Den Flüssigkeitsstand, wie zuvor
beschrieben, überprüfen.
HINWEIS Bei starker Fahrzeugbeanspruchung den Motor einige Minuten vor dem Abstellen bei erhöhter
Drehzahl laufen lassen.
RotDEFEKT DER LICHTMASCHINE
Die Kontrollleuchte oder das Symbol leuchten bei laufendem Motor auf und weisen auf eine Störung der
Lichtmaschine hin. Bitte umgehend das Fiat-Servicenetz aufsuchen.
RotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Die Kontrollleuchte oder das Symbol geht an, wenn eine oder mehrere Türen (oder bei einigen Versionen
auch der Kofferraum oder die Motorhaube) nicht vollständig geschlossen sind (für Versionen/Märkte, wo
vorgesehen). Bei offenen Türen und fahrendem Fahrzeug ertönt ein akustisches Signal. Die Türen korrekt
schließen.
53

Kontrollleuchte Bedeutung
RotAIRBAG DEFEKT
Die Kontrollleuchte bleibt kontinuierlich an, wenn an der Airbaganlage eine Störung vorliegt.
33) 34)
ZUR BEACHTUNG
33)Leuchtet die Kontrollleuchtenicht auf, wenn die Startvorrichtung auf MAR gestellt wird, oder leuchtet sie während der Fahrt, ist es
möglich, dass eine Störung an den Rückhaltesystemen vorliegt. In diesem Fall werden die Airbags oder die Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten Zahl von Fällen falsch ausgelöst. Suchen Sie umgehend das Fiat-Kundendienstnetz auf und lassen
Sie die Anlage kontrollieren.
34)Die Störung der Kontrollleuchte
wird auf dem Display der Instrumententafel durch das Aufleuchten des Symbols(oder bei einigen
Modellen durch das Blinken der Kontrollleuchte allgemeine Störung) angezeigt. In diesem Fall zeigt die Kontrollleuchte unter Umständen
eventuelle Störungen der Rückhaltesysteme nicht an. Suchen Sie umgehend das Fiat-Kundendienstnetz auf und lassen Sie die Anlage
kontrollieren.
Gelbe Kontrollleuchten
Kontrollleuchte Bedeutung
BernsteingelbALLGEMEINE STÖRUNG
Wenn diese Kontrollleuchte/dieses Symbol blinkt (für Versionen/Märkte, wo vorgesehen), wird auf eine
Störung der Airbag-Kontrollleuchte hingewiesen. In diesem Fall kann es sein, dass die defekte
Kontrollleuchte keine Fehlfunktionen des Airbag-Systems anzeigen kann. Bitte unverzüglich das
FIAT-Kundendienstnetz aufsuchen.
Das Aufleuchten dieser Kontrollleuchte/dieses Symbols weist auf eine mögliche Störung des
Kraftstoffsperrsystems oder eine Fehlfunktion des Motoröldrucksensors hin.
54
KENNTNIS DER INSTRUMENTENTAFEL
