2019 FIAT 500X sensor

BELANGRIJK Het is gevaarlijk het
systeem ingeschakeld te laten als het
niet wordt gebruikt. Er bestaat een
risico van per ongeluk inschakelen en
de controle over het voertuig te
verliezen vanwege onverwachte
overmatige snelheid.
Uitschakelen
Als het systeem is ingeschakeld, drukt
u kort op de knop
om het systeem
uit te schakelen. Op het display
verschijnt een bijbehorend bericht.
DE GEWENSTE
SNELHEID INSTELLEN
Het systeem kan alleen worden
ingesteld als de snelheid hoger is dan
30 km/h (of het equivalent in mph) en
lager dan 180 km/h (of het equivalent
in mph).
Wanneer het voertuig de gewenste
snelheid bereikt, druk dan kort op deknop SET + of SET om de snelheid in
te stellen op de huidige snelheid. Het
display toont de ingestelde snelheid.
Haal vervolgens uw voet van het
gaspedaal.
Als het systeem is ingesteld, is het
bijbehorende symbool op het display
(zie voorgaande paragraaf) grijs bij
modellen met een monochroom display
en groen bij versies met een
kleurendisplay.
BELANGRIJK Trap het gaspedaal in om
harder te rijden dan de ingestelde
snelheid.
Terwijl het gaspedaal is ingedrukt:
ziet u gedurende een paar seconden
een bericht;
kan het systeem de afstand tussen
uw auto en de voorligger niet regelen. In
dit geval wordt de snelheid uitsluitend
bepaald door de stand van het
gaspedaal.
Het systeem treedt weer in werking
zodra het gaspedaal wordt losgelaten.
Het systeemkan nietworden
ingesteld:
als het rempedaal is ingetrapt;
als de remmen oververhit zijn;
als de elektrische handrem is
ingeschakeld;
als de versnellingspook op P
(parkeren), R (achteruit) of N (vrijstand)
staat (versies met automatischeversnellingsbak of automatische
versnellingsbak met dubbele
koppeling);
als de pook in R (achteruit), vrij of 1
(1e versnelling ingeschakeld) staat
(versies met handgeschakelde
versnellingsbak);
wanneer het koppelingspedaal wordt
ingetrapt (versies met handgeschakelde
versnellingsbak);
als het motortoerental een maximale
drempel overschrijdt (versies met
handgeschakelde versnellingsbak en
versies met automatische
versnellingsbak/automatische
versnellingsbak met dubbele koppeling)
of onder een minimale drempel valt
(alleen versies met handgeschakelde
versnellingsbak);
als de rijsnelheid niet binnen het
instelbare snelheidsbereik ligt;
als de ESC (of ABS of een ander
systeem voor stabiliteitsregeling) in
werking is of net in werking is geweest;
bij automatisch remmen door het Full
Brake Control-systeem (indien
aanwezig);
als de Speed Limiter actief is;
als de elektronische Cruise-Control
actief is;
bij een storing van het systeem;
als de motor is uitgeschakeld:
als de radarsensor geen vrij zicht
heeft (in dat geval moet de bumper
100F1B0729
141

worden schoongemaakt bij de sensor).
Als het systeem is ingesteld, kunnen de
bovenstaande omstandigheden ook tot
gevolg hebben dat het systeem wordt
geannuleerd of uitgeschakeld. De
momenten waarop dit gebeurt,
verschillen per situatie.
BELANGRIJK Als het systeem is
ingesteld, kunt u door het intrappen van
het gaspedaal harder rijden dan de
ingestelde rijsnelheid. Het systeem
wordt dan niet automatisch
uitgeschakeld, maar de werking wordt
wel beperkt. U kunt het systeem dan
ook beter uitschakelen.
SNELHEID WIJZIGEN
Snelheid verhogen
Nadat het systeem is ingesteld, kan de
opgeslagen rijsnelheid worden
verhoogd via de knop SET +.
Druk eenmaal op de knop SET +:
om de snelheid met 1 km/h (of het
equivalent in mph) te verhogen. Met
elke volgende druk op de knop wordt
de snelheid met 1 km/h (of het
equivalent in mph) verhoogd.
Houd de knop SET + ingedrukt:om
de snelheid in stappen van 5 km/h (of
het equivalent in mph) te verhogen
totdat u de knop loslaat. De toename
van de ingestelde snelheid wordt op het
display weergegeven.Snelheid verlagen
Nadat het systeem is ingesteld, kan de
opgeslagen rijsnelheid worden verlaagd
door de knop SET – ingedrukt te
houden.
Druk eenmaal op de knop SET -:om
de snelheid met 1 km/h (of het
equivalent in mph) te verlagen. Bij elke
volgende druk op de knop wordt de
snelheid met 1 km/h (of het equivalent
in mph) verlaagd.
Houd de knop SET - ingedrukt:om
de snelheid in stappen van 5 km/h (of
het equivalent in mph) te verlagen
totdat u de knop loslaat. De afname
van de snelheid wordt op het display
weergegeven.
OPMERKING De ACC wordt in de
sportmodus geschakeld als de
“Sport”-modus op de
rijmodusschakelaar is geselecteerd: het
systeem reageert sterker bij een
versnelling.
ACCELERATIE BIJ
INHALEN
Als u achter een voertuig rijdt en actieve
cruisecontrol is ingeschakeld, zorgt het
systeem voor extra acceleratie als u
harder gaat rijden dan een bepaalde
snelheid en de richtingaanwijzer naar
links aandoet op wegen met verkeer
rechts (of de richtingaanwijzer rechts
voor wegen met verkeer links).
DE SNELHEID WEER
OPROEPEN
Als de cruisecontrol tijdelijk niet is
gebruikt maar nog wel is ingeschakeld,
kunt u de eerder ingestelde snelheid
oproepen door op de knop RES te
drukken en even uw voet van het
gaspedaal te halen.
De laatst opgeslagen snelheid wordt
dan hersteld.
Als u wilt terugkeren naar de eerder
ingestelde snelheid, gaat u met
ongeveer die snelheid rijden en drukt u
kort op de knop RES.
DE AFSTAND TUSSEN
VOERTUIGEN INSTELLEN
De afstand tussen uw voertuig en uw
voorligger kan worden ingesteld op
1 streepje (kort), 2 streepjes
(gemiddeld), 3 streepjes (lang) of
4 streepjes (maximaal) fig. 101.
142
STARTEN EN RIJDEN

De gehanteerde afstanden zijn relatief
ten opzichte van de rijsnelheid. De tijd
tussen uw voertuig en de voorligger
blijft constant en varieert tussen
1 seconde (voor de korte afstand van
1 streepje) en 2 seconden (voor de
maximale afstand van 4 streepjes).
Bij het eerste gebruik van het systeem
is de afstand ingesteld op 4 streepjes
(het maximum). Nadat de afstand is
aangepast door de bestuurder, wordt
de nieuwe afstand ook opgeslagen
zodra het systeem is uitgeschakeld en
weer is ingeschakeld.De afstand verkleinen
Druk kort op de knop
om de
ingestelde afstand te verkleinen.
De afstand wordt met elke druk op de
knop één streepje korter.
De ingestelde snelheid wordt
gehandhaafd als er geen voorliggers
zijn. Als de kortst mogelijke afstand is
bereikt, wordt met de volgende druk op
de knop de langste afstand ingesteld.
De ingestelde afstand wordt behouden
totdat:
de voorligger versnelt tot een
snelheid die hoger is dan de ingestelde
snelheid;
de voorligger de rijbaan verlaat of niet
meer binnen het bereik is van de sensor
van de adaptieve Cruise Control;
de afstand wordt aangepast;
de adaptieve Cruise Control wordt
uitgeschakeld/geannuleerd.
BELANGRIJK Er gelden beperkingen
voor de maximale remwerking die door
het systeem kan worden toegepast. De
bestuurder kan altijd het rempedaal
intrappen als dat nodig mocht zijn.
BELANGRIJK Als het systeem vaststelt
dat de remkracht onvoldoende is om
de ingestelde afstand te handhaven,
wordt de bestuurder via een bericht op
het display gewaarschuwd dat de
voorligger te dicht is genaderd. Er klinkt
ook een waarschuwingsgeluidssignaal.In dit geval is het raadzaam om direct
het rempedaal in te trappen om een
veilige afstand tot de voorligger te
behouden.
BELANGRIJK De bestuurder moet erop
toezien dat er zich geen voetgangers,
andere voertuigen of voorwerpen in de
directe omgeving van de auto
bevinden. Het niet in acht nemen van
deze voorzorgsmaatregelen kan leiden
tot ernstige ongelukken en lichamelijk
letsel.
BELANGRIJK Het is de
verantwoordelijkheid van de bestuurder
om voldoende afstand te houden op
voorliggers en zich hierbij te houden
aan de geldende verkeersregels.
UITSCHAKELEN
In de volgende gevallen wordt de
functie uitgeschakeld en de ingestelde
snelheid geannuleerd:
de knopvan de adaptieve Cruise
Control wordt ingedrukt;
De knopvan de elektronische
Cruise Control wordt ingedrukt;
de knop voor de Speed Limiter wordt
ingedrukt;
de startinrichting wordt in de stand
STOP geplaatst.
In de volgende gevallen wordt de
functie geannuleerd (de ingestelde
snelheid en afstand worden
opgeslagen):
101F1B0299C
143

de knop CANC wordt ingedrukt;
als de voorwaarden uit de paragraaf
“De gewenste snelheid instellen” van
toepassing zijn;
als de rijsnelheid lager is dan de
minimale snelheid waarbij de
cruisecontrol werkt (bijvoorbeeld bij een
file).
Als deze voorwaarden optreden terwijl
het systeem de auto langzamer laat
tijden om afstand te houden met een
voorganger, bestaat de kans dat de
auto indien nodig verder wordt
afgeremd, ook nadat het systeem is
geannuleerd of uitgeschakeld vanwege
het bereiken van de minimale snelheid
voor de cruisecontrol.
MODUS ELEKTRONISCHE
CRUISE-CONTROL
De modus Electronic Cruise Control is
beschikbaar om met een constante
snelheid te rijden, in aanvulling op de
modus Adaptive Cruise Control (ACC).
Als het voertuig is uitgerust met de
functie Adaptieve cruisecontrol (ACC),
werkt de elektronische Cruise-Control
op dezelfde manier als de ACC
(namelijk door het indrukken van de
knop
van de Cruise-Control), met
deze verschillen:
de afstand tussen het voertuig en het
voertuig ervoor wordt niet gehandhaafd;
de functie werkt ook als de sensor
van de radar is bedekt.
Als u wilt terugkeren naar de eerder
ingestelde snelheid, gaat u met
ongeveer die snelheid rijden en drukt u
kort op de knop RES.
BELANGRIJK
123)Let tijdens het rijden altijd goed op,
zodat u altijd klaar bent om te remmen als
dat nodig is.
124)Het systeem is een ondersteuning
voor de bestuurder die altijd zijn volle
aandacht bij het rijden moet houden. De
verantwoordelijkheid voor het besturen van
het voertuig ligt altijd nog bij de bestuurder,
die rekening moet houden met de
verkeersomstandigheden om in volledige
veiligheid te kunnen rijden. De bestuurder
moet altijd de op veilige afstand te rijden
ten opzichte van het voertuig dat voor hem
rijdt.
125)Het systeem wordt niet ingeschakeld
bij aanwezigheid van voetgangers,
voertuigen die in tegengestelde richting of
in dwarsrichting bewegen en stilstaande
voorwerpen (bijv. een voertuig dat stilstaat
in een file of met pech).
126)Het systeem is niet in staat rekening
te houden met weg-, verkeers- en
weersomstandigheden en met situaties
met slecht zicht (bijv. mist).
127)Het systeem herkent niet altijd volledig
complexe rijcondities. Dit kan leiden tot een
verkeerde of ontbrekende analyse van de
te bewaren veilige afstand.128)Het systeem kan de maximale
remkracht niet op het voertuig toepassen:
het voertuig wordt dan ook niet volledig
gestopt.
BELANGRIJK
47)Het systeem kan beperkt of niet werken
vanwege weersomstandigheden zoals
zware regen, hagel, dikke mist, hevige
sneeuw.
48)De sectie van de bumber voor de
sensor mag niet bedekt zijn met stickers,
extra koplampen of enig ander voorwerp.
49)Werking kan in gevaar worden gebracht
door structurele wijzigingen aangebracht
aan het voertuig, zoals modificatie aan de
frontale geometrie, vervanging van wielen
of een zwaardere lading dan de
standaardlading van het voertuig.
50)Onjuiste reparaties aan de voorzijde van
het voertuig (bijv. bumper, chassis) kan de
positie en de werking van de radarsensor
aantasten. Ga voor al dit soort
werkzaamheden naar een werkplaats van
het Fiat Servicenetwerk.
51)Knoei niet met en verricht geen
werkzaamheden aan de radarsensor of de
camera op de voorruit. Neem in geval van
een storing van de sensor contact op met
het Fiat Servicenetwerk.
52)Was niet met hogedrukjets in de
onderste zone van de bumber: in het
bijzonder, niet werken op de elektrische
connector van het systeem.
144
STARTEN EN RIJDEN

53)Wees voorzichtig in het geval van
reparaties en nieuwe verf in de zone rond
de sensor (paneel dat de sensor bedekt op
de linkerkant van de bumper). In het geval
van een frontale botsing kan de sensor
automatisch buiten werking worden gesteld
en kan er op het display een bericht
worden weergegeven dat de sensor
gerepareerd moet worden. Zelfs als er
geen storingsmeldingen worden gegeven,
moet het systeem uitgeschakeld worden
als u denkt dat de plaats van de
radarsensor is gewijzigd (bijv. wegens een
frontale aanrijding op lage snelheid zoals
tijdens parkeermanoeuvres). Ga in
dergelijke gevallen naar een werkplaats van
het Fiat Servicenetwerk om de sensor
opnieuw uit te laten lijnen of te laten
vervangen.RIJMODUS-
SCHAKELAAR
(indien aanwezig)
Dit is een voorziening waarmee de
bestuurder kan kiezen uit drie
verschillende rijmodi (“voertuigrespons”)
op basis van zijn behoefte en de weg-
en verkeersomstandigheden, door de
draaiknop A fig. 102 op de
tunnelconsole handmatig aan te
passen.
- Modus "Auto"
- “All Weather” modus
- Modus "Sport".
Via de boordelektronica regelt het
apparaat het dynamische
controlesysteem van de auto: motor,
stuur, ESC-systeem, 4x4-systeem,
transmissie en communicatie met het
instrumentenpaneel.De draaiknop is van het monostabiele
type. Met andere woorden, deze keert,
wanneer hij wordt losgelaten, altijd
terug naar de middelste stand.
De aanvaarding door het systeem van
de gewenste rijmodus wordt
aangegeven door het oplichten van de
led naast het symbool en het
verschijnen van het overeenkomstige
symbool op het display van het
instrumentenpaneel.
Wanneer de motor wordt gestart, start
het systeem meestal in de rijmodus die
was ingeschakeld voordat de motor
werd afgezet. Voor bepaalde
versies/markten wordt het systeem na
het starten ingesteld op de "Auto"
modus.
"AUTO" MODUS
Aanbevolen modus voor normaal rijden,
gericht op comfort en veiligheid bij
normale grip en rijomstandigheden.
Deze modus beperkt tevens het
brandstofverbruik, aangezien het
automatisch de transmissie van de
achterwielen uitschakelt als de weg- en
rijomstandigheden dit toelaten,
bovendien wordt de verdeling van het
aandrijfkoppel tussen de voor- en
achteras gewijzigd.
102F1B0721
145

Ga zo snel mogelijk naar een
werkplaats van het Fiat Servicenetwerk
om het systeem te laten controleren.PARK ASSIST
SYSTEEM
(indien aanwezig)
129)
54) 55) 56) 57)
Versie met 4 sensoren:De
parkeersensoren, die zich in de
achterbumper fig. 103 bevinden,
detecteren de aanwezigheid van
obstakels achter de auto.
Versie met 8 sensoren:De
parkeersensoren, die zich in de
voorbumper fig. 103 en de
achterbumper fig. 104bevinden,
detecteren de aanwezigheid van
obstakels voor en achter het voertuig.
De sensoren waarschuwen de
bestuurder met een geluidssignaal en,
waar aanwezig, met visuele signalen op
het display van het instrumentenpaneel.
Aan/Uit
Schakel het systeem uit met een druk
op de knop
fig. 105.
Wanneer het systeem overgaat van
ingeschakeld naar uitgeschakeld en
andersom, wordt dit altijd vergezeld van
een speciaal bericht op het display van
het instrumentenpaneel.
103F1B0668
104F1B0704
147

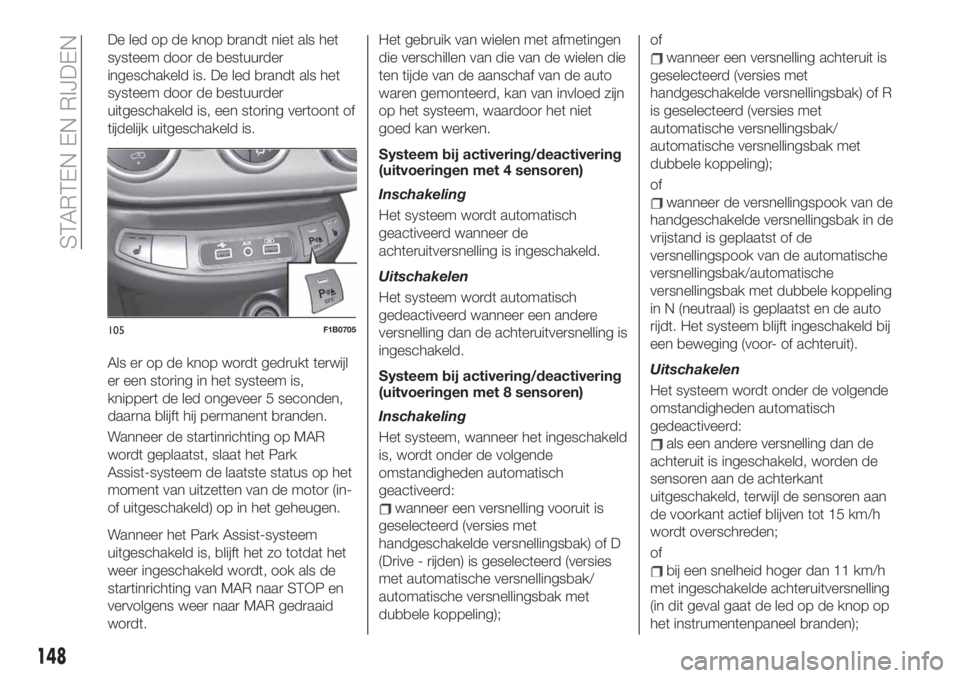

De led op de knop brandt niet als het
systeem door de bestuurder
ingeschakeld is. De led brandt als het
systeem door de bestuurder
uitgeschakeld is, een storing vertoont of
tijdelijk uitgeschakeld is.
Als er op de knop wordt gedrukt terwijl
er een storing in het systeem is,
knippert de led ongeveer 5 seconden,
daarna blijft hij permanent branden.
Wanneer de startinrichting op MAR
wordt geplaatst, slaat het Park
Assist-systeem de laatste status op het
moment van uitzetten van de motor (in-
of uitgeschakeld) op in het geheugen.
Wanneer het Park Assist-systeem
uitgeschakeld is, blijft het zo totdat het
weer ingeschakeld wordt, ook als de
startinrichting van MAR naar STOP en
vervolgens weer naar MAR gedraaid
wordt.Het gebruik van wielen met afmetingen
die verschillen van die van de wielen die
ten tijde van de aanschaf van de auto
waren gemonteerd, kan van invloed zijn
op het systeem, waardoor het niet
goed kan werken.
Systeem bij activering/deactivering
(uitvoeringen met 4 sensoren)
Inschakeling
Het systeem wordt automatisch
geactiveerd wanneer de
achteruitversnelling is ingeschakeld.
Uitschakelen
Het systeem wordt automatisch
gedeactiveerd wanneer een andere
versnelling dan de achteruitversnelling is
ingeschakeld.
Systeem bij activering/deactivering
(uitvoeringen met 8 sensoren)
Inschakeling
Het systeem, wanneer het ingeschakeld
is, wordt onder de volgende
omstandigheden automatisch
geactiveerd:
wanneer een versnelling vooruit is
geselecteerd (versies met
handgeschakelde versnellingsbak) of D
(Drive - rijden) is geselecteerd (versies
met automatische versnellingsbak/
automatische versnellingsbak met
dubbele koppeling);of
wanneer een versnelling achteruit is
geselecteerd (versies met
handgeschakelde versnellingsbak) of R
is geselecteerd (versies met
automatische versnellingsbak/
automatische versnellingsbak met
dubbele koppeling);
of
wanneer de versnellingspook van de
handgeschakelde versnellingsbak in de
vrijstand is geplaatst of de
versnellingspook van de automatische
versnellingsbak/automatische
versnellingsbak met dubbele koppeling
in N (neutraal) is geplaatst en de auto
rijdt. Het systeem blijft ingeschakeld bij
een beweging (voor- of achteruit).
Uitschakelen
Het systeem wordt onder de volgende
omstandigheden automatisch
gedeactiveerd:
als een andere versnelling dan de
achteruit is ingeschakeld, worden de
sensoren aan de achterkant
uitgeschakeld, terwijl de sensoren aan
de voorkant actief blijven tot 15 km/h
wordt overschreden;
of
bij een snelheid hoger dan 11 km/h
met ingeschakelde achteruitversnelling
(in dit geval gaat de led op de knop op
het instrumentenpaneel branden);
105F1B0705
148
STARTEN EN RIJDEN

of
wanneer bij stilstaande auto de
versnellingspook van de
handgeschakelde versnellingsbak in de
vrijstand is geplaatst of de
versnellingspook van de automatische
versnellingsbak/automatische
versnellingsbak met dubbele koppeling
in P (parkeren) is geplaatst.
Werking met een aanhanger
Uitvoeringen met 4 sensoren
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van de
auto wordt gestoken. In dit geval brandt
de led op de knop op het dashboard
fig. 105. De sensoren worden
automatisch ingeschakeld zodra de
stekker van de aanhangerkabel
verwijderd wordt.
Uitvoeringen met 8 sensoren
De werking van de achterste sensoren
wordt automatisch uitgeschakeld
wanneer de stekker van de aanhanger
in het stopcontact van de trekhaak van
de auto wordt gestoken, terwijl de
sensoren aan de voorkant ingeschakeld
blijven en akoestische en visuele
waarschuwingen kunnen geven. In dit
geval blijft de led op de knop op het
dashboard uit fig. 105. De sensorenachter worden automatisch weer
ingeschakeld zodra de stekker van de
aanhangerkabel verwijderd wordt.
BELANGRIJKE
OPMERKINGEN
De volgende omstandigheden kunnen
de werking van het parkeersysteem
beïnvloeden:
verminderde gevoeligheid van de
sensoren en vermindering van de
prestaties van het parkeerhulpsysteem
kunnen te wijten zijn aan de
aanwezigheid van ijs, sneeuw, modder,
dikke verf op het oppervlak van de
sensoren;
de sensoren kunnen een
niet-bestaand voorwerp detecteren
("echo-interferentie) dat te wijten is aan
mechanische interferentie, bijvoorbeeld
tijdens het wassen van het voertuig, in
geval van regen (sterke wind), hagel;
de door de sensor verzonden
signalen kunnen ook gewijzigd worden
door ultrasoonsystemen (bijv.
pneumatisch remsysteem van
vrachtwagens of pneumatische hamers)
in de buurt van het voertuig;
de werking van het
parkeerhulpsysteem kan tevens
beïnvloed worden door de plaats van
de sensoren, bijvoorbeeld wegens een
verandering in de geometrie (door
slijtage van de schokdempers,wielophanging) of als de banden
verwisseld worden, het voertuig te
zwaar beladen is, of als er speciale
afstellingen uitgevoerd worden
waardoor de auto lager gezet moet
worden.
de aanwezigheid van een trekhaak
zonder aanhanger, die kan interfereren
met de juiste werking van de achterste
parkeersensoren. Alvorens het Park
Assist-systeem te gebruiken, wordt
geadviseerd het trekhaaksamenstel en
de bijbehorende bevestiging van het
voertuig te verwijderen wanneer dit niet
gebruikt wordt voor
trekwerkzaamheden. Het niet in acht
nemen van dit voorschrift kan leiden tot
persoonlijk letsel of schade aan
voertuigen of obstakels aangezien,
wanneer het permanente geluidssignaal
klinkt, de kogel van de trekhaak zich
veel dichter bij het obstakel bevindt dan
de achterbumper. Als de trekhaak
gemonteerd moet blijven, ook als er
geen aanhanger is, wordt geadviseerd
zich tot het Fiat Servicenetwerk te
wenden om het Park Assist-systeem te
laten bijwerken, aangezien de trekhaak
door de middelste sensoren als een
obstakel gedetecteerd kan worden.
de aanwezigheid van stickers op de
sensoren. Zorg er dus voor dat er geen
stickers op de sensoren worden
aangebracht.
149
