2019 Abarth 500 Návod k použití a údržbě (in Czech)

ROZJEZD
POZN.
Po nastartování se systém přepne
do režimu AUTO.
Tlačítky1, N, R se sešlápnutým
brzdovým pedálem lze zařadit 1.
rychlostní stupeň, neutrál (N) a zpětný
pojezd (R).
Po použití tlačítek 1, N, R bez
sešlápnutí brzdového pedálu, systém
neprovede žádný požadavek o
přeřazení.
Pákovými ovládači na volantu nelze
řadit ani se sešlápnutým brzdovým
pedálem.
Pokud vypnete motoru v režimu
SPORT nebo NORMAL, při příštím
nastartování motoru se systém nastaví
do předchozího nastaveného režimu.
PROVOZNÍ REŽIM
Převodovka má dva provozní režimy:
jeden režim manuálního typu
(MANUAL), kdy o přeřazení rozhoduje
přímo řidič: nahoru se řadí páčkou
“+” obr. 78, dolů se řadí páčkou “–”.
Je-li požadavek systémem přijat a
změna rychlosti je ukončena, displej
zobrazí novou zařazenou rychlost.
automatický režim (AUTO), kdy o
přeřazení rychlostních stupňů rozhoduje
systém. V každém případě je možné
požádat o přeřazení přestavením řadicí
páky, aniž je nutno tento režim vypnout.
Tato funkce, jež se nazývá “doporučený
rychlostní stupeň”, vypne automatiku
na dobu potřebnou pro přeřazení
vyžádané řidičem.
22)
Chcete-li zapnout/vypnout automatický
režim řazení (AUTO), stiskněte tlačítko
A/M na přístrojové desce převodovky
obr. 77; příslušná aktivace je
signalizována zobrazením hlášením
AUTO a zobrazeného zařazeného
rychlostního stupně na displeji.
Vypnutím režimu AUTO přejde
převodovka do režimu MANUAL.
Funkce “Kick Down”
K dispozici je i funkce “Kick Down”: při
potřebě zrychlit (např. při předjíždění)
sešlápnutím pedálu akcelerace přes
bod odporu systém přeřadí (pokud to
otáčky motoru dovolí) o jeden rychlostní
stupeň či o několik rychlostních
stupňů, aby dodal výkon a točivý
moment potřebné pro zrychlení
požadované řidičem.
STARTOVÁNÍ MOTORU
Motor spustíte sešlápnutím brzdového
pedálu: systém automaticky zařadí
neutrál (N). Po nastartování motoru lze
zařadit 1. rychlostní stupeň (1) nebo
zpátečku (R) třeba sešlápnout brzdový
pedál a stisknout tlačítko 1 na rámečku
ovládačů převodovky pro zařazení 1.
rychlostního stupně nebo stisknout
tlačítko R pro zařazení zpátečky.
ROZJEZD S VOZIDLEM
Uvedení vozidla do pohybu, rozjezd, je
umožněn jak při 1. rychlostním stupni,
tak i při 2. rychlostním stupni
(doporučen na vozovkách s nízkou
přilnavostí), i na zpátečku (R). Lze řadit
pouze se sešlápnutým brzdovým
pedálem.
Postupujte takto:
Sešlápněte brzdový pedál;
stiskněte tlačítko 1 na panelu
převodovky;
78AB0A0335C
87

přidržte brzdový pedál sešlápnutý a
použijte pákový ovládač “+” u volantu
(jen pro rozjezd na 2. rychlostní stupeň);
uvolněte brzdový pedál a sešlápněte
pedál akcelerace (pokud je vypnuto
ASR (je-li ve výbavě), rychlým
sešlápnutím pedálu nadoraz docílíte
“brilantní” rozjezd).
Zařazení zpětného pojezdu (R)
Pro zařazení zpátečky R na panelu
převodovky namísto tlačítka 1.
Zařazení neutrálu (N)
Pro zařazení neutrálu stiskněte tlačítko
(N).
Neutrál lze zařadit (N) jen s
nesešlápnutým pedálem akcelerace
bez ohledu na "stav" brzdového pedálu
(sešlápnutý/nesešlápnutý). V každém
případě se doporučuje sešlápnout
brzdový pedál.
ZVUKOVÁ VÝSTRAHA
Z bezpečnostních důvodů je zvukovou
výstrahou řidič upozorněn na
zaparkování se zařazeným neutrálem
(N) (signalizace je aktivní po otočení
klíčku v zapalování na STOP).
Pokud vozidlo stojí s nastartovaným
motorem a zařazeným rychlostním
stupněm (1), (2) či (R), systém spustí
zvukovou výstrahu a automaticky zařadí
neutrál (N) za těchto stavů:
řidič nesešlápne plynový a/nebo
brzdový pedál po dobu alespoň 3
minuty;
pokud bude brzdový pedál
sešlápnutý po dobu delší než 10 minut;
za 1,5 sekund od otevření dveří na
straně řidiče nedojde ke sešlápnutí
plynového a/nebo brzdového pedálu;
byla zjištěna porucha převodovky.
ZAPARKOVÁNÍ VOZIDLA
Kvůli bezpečnému zaparkování vozidlo
je nezbytné zařadit se sešlápnutým
brzdovým pedálem 1. rychlostní stupeň
nebo zpětný pojezd (R); při parkování
ve svahu je třeba zatáhnout parkovací
brzdu. Před uvolněním brzdového
pedálu vyčkejte, až zmizí z displeje
zobrazení zařazeného rychlostního
stupně.
UPOZORNĚNÍ. Neopouštět NIKDY
vozidlo s řazením v poloze (N).
OBECNÁ UPOZORNĚNÍ
Se stojícím vozem a zařazeným
rychlostním stupněm je nutno držet
sešlápnutý brzdový pedál, dokud
se nerozhodnete rozjet. Při rozjezdu je
nutné brzdový pedál uvolnit a postupně
akcelerovat.
Při delším stání vozidla s
nastartovaným motorem se doporučuje
zařadit neutrál (N).
Pro zachování účinnosti spojky se
nesnažte vozidlo držet zastavené
pedálem akcelerace (např. stání do
kopce): přehřátím se může spojka
poškodit; pro stání použijte brzdový
pedál a na pedál akcelerace šlápněte
až při rozjezdu.
2. rychlostní stupeň použijte pouze v
případě, kdy je nutno mít nad vozidlem
větší kontrolu při rozjezdu na jízdním
povrchu s nízkou přilnavostí.
Jestliže je nutno se zařazenou
zpátečkou (R) přeřadit na 1. rychlostní
stupeň nebo naopak, učiňte tak jedině
za podmínky, že vozidlo stojí a držíte
sešlápnutý brzdový pedál.
Byť se jednoznačně nedoporučuje
jezdit z kopce se zařazeným neutrálem
(N), pokud by to bylo z
nepředvídatelných důvodu nutné,
systém při žádosti o přeřazení zařadí
samočinně optimální stupeň podle
rychlosti vozu, aby zajistil správný
přenos hnacího momentu na kola.
88
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

Je-li třeba, s vypnutým motorem je
možné zařadit 1. rychlostní stupeň
nebo zpátečku (R) či neutrál (N): klíček
musí být v poloze MAR, brzdový pedál
musí být sešlápnutý. V takovém případě
doporučujeme vyčkat mezi
přeřazováním alespoň 5 sekund, aby
byla zachována funkčnost
hydraulického systému, a to zejména
čerpadla.
Při rychlém sešlápnutí pedálu
akcelerace na doraz se aktivuje funkce
umožňující tzv. brilantní rozjezd.
Při rozjezdech do prudkého stoupání
postupným sešlápnutím pedálu
akcelerace na doraz ihned po uvolnění
parkovací brzdy nebo brzdového
pedálu může motor zvýšit rychleji
otáčky a dodat větší moment na kola.
POZOR
22)Nesprávným použitím páček (tzn.
zatlačením k palubní desce) by páčky
mohly prasknout.

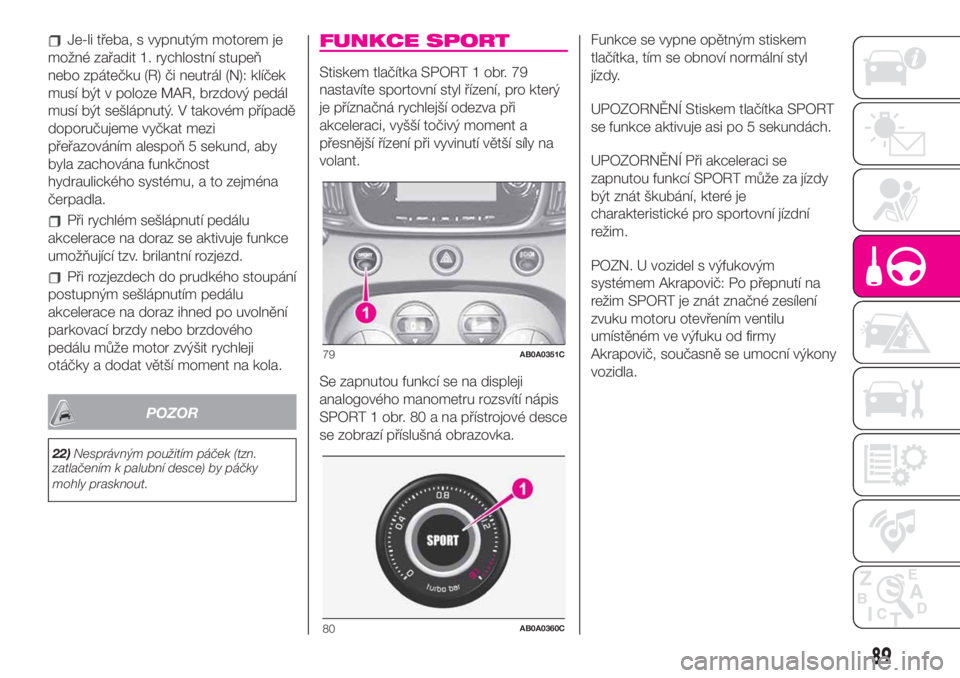

FUNKCE SPORT
Stiskem tlačítka SPORT 1 obr. 79
nastavíte sportovní styl řízení, pro který
je příznačná rychlejší odezva při
akceleraci, vyšší točivý moment a
přesnější řízení při vyvinutí větší síly na
volant.
Se zapnutou funkcí se na displeji
analogového manometru rozsvítí nápis
SPORT 1 obr. 80 a na přístrojové desce
se zobrazí příslušná obrazovka.Funkce se vypne opětným stiskem
tlačítka, tím se obnoví normální styl
jízdy.
UPOZORNĚNÍ Stiskem tlačítka SPORT
se funkce aktivuje asi po 5 sekundách.
UPOZORNĚNÍ Při akceleraci se
zapnutou funkcí SPORT může za jízdy
být znát škubání, které je
charakteristické pro sportovní jízdní
režim.
POZN. U vozidel s výfukovým
systémem Akrapovič: Po přepnutí na
režim SPORT je znát značné zesílení
zvuku motoru otevřením ventilu
umístěném ve výfuku od firmy
Akrapovič, současně se umocní výkony
vozidla.
79AB0A0351C
80AB0A0360C
89

PARKOVACÍ
SENZORY
(je-li ve výbavě)
Jsou nainstalované v zadním nárazníku
vozidla . Při parkování upozorňují
přerušovanou zvukovou a vizuální
výstrahou řidiče na případné překážky
za vozidlem. Zvuková výstraha může
být přerušovaná či nepřerušovaná
podle vzdálenost od překážky.
ZAPNUTÍ
Senzory se zapnou automaticky při
zařazení zpátečky. Se snižující se
vzdáleností od překážky za vozidlem se
zkracují intervaly zvukové výstrahy.
ZVUKOVÁ VÝSTRAHA
Zařazením zpátečky nebo při překážce
za vozidlem se aktivuje zvuková
signalizace, která zní tím častěji, čím
blíže je vozidlo u překážky; ve
vzdálenosti 30 cm od nárazníku začne
znít nepřerušovaně.
Detekované vzdálenosti
Jestliže senzory detekují více překážek,
signalizuje systém pouze tu, která je
nejblíže u vozidla.
Při parkování dávejte vždy velký pozor
na překážky, které by se mohly
nacházet nad či pod senzorem.Za určitých okolností nemusí totiž
systém detekovat předměty, které se
nacházejí velmi blízko u vozidla. Tyto
předměty pak mohou poškodit vozidlo
nebo být poškozeny.
114)
23) 24)
SIGNALIZACE NA
DISPLEJI
Aktivací senzorů se na displeji zobrazí
obrazovka jako na obr. 81.Informaci o výskytu a vzdálenosti od
překážky poskytuje jak zvuková
výstraha, tak vizuální upozornění na
displeji přístrojové desky: barevné
oblouky na zádi vozidla udávají, zda
byla zjištěna překážka. Systém indikuje
překážku zobrazením oblouku podle
vzdálenosti a umístění překážky vůči
vozidlu. Při zjištění předmětu v zadní
oblasti (boční nebo prostřední) se
na displeji v příslušné zóně zobrazí
blikající oblouk a zazní zvuková
výstraha. Jakmile se vozidlo přibližuje k
předmětu, na displeji se zobrazí blikající
oblouk přibližující se k vozidlu a zvuková
výstraha zní stále častěji, až začne znít
nepřerušovaně. Barva zobrazená na
displeji závisí na vzdálenosti a poloze
překážky. Se zkracující se vzdáleností
mezi vozidlem a překážkou se barva
oblouků mění ze žluté na červenou
(vpravo, uprostřed či vlevo).
81AB0A0390C
90
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

POZOR
23)Pro řádnou funkci systému je nezbytné,
aby byly senzory vždy zbavené bláta,
nečistot, sněhu nebo ledu. Během čištění
senzorů dávejte pozor, abyste je
nepoškrábali či jinak nepoškodili;
nepoužívejte suché, drsné nebo tvrdé látky.
Parkovací senzory umývejte čistou vodou,
případně s příměsí autošamponu. V
myčkách, kde se používají parní nebo
vysokotlaké trysky, je nutno snímače rychle
očistit tryskou ze vzdálenosti 10 cm.
24)S případnými zásahy na nárazníku v
oblasti senzorů se obracejte výhradně na
autorizovaný servis Abarth. Nesprávně
provedenými opravami nárazníku by se
mohlo narušit fungování parkovacích
senzorů.
POZOR
114)Odpovědnost za parkování a ostatní
nebezpečné manévry nese vždy a jedině
řidič. Při parkování se nezapomínejte ujistit,
zda se v daném prostoru nenacházejí
osoby (zejména děti) ani zvířata. Parkovací
senzory představují pomoc řidiči, který
ale nikdy nesmí snížit pozornost při
provádění takových manévrů, protože
mohou být nebezpečné i přes nízkou
rychlost.
TANKOVÁNÍ PALIVA
DO VOZIDLA
Před tankováním paliva vypněte motor.
UPOZORNĚNÍ Nikdy, ani v nejvyšší
nouzi, netankujte do palivové nádrže
byť jen malé množství olovnatého
benzínu. Nenapravitelně byste poškodili
katalyzátor.
TANKOVÁNÍ PALIVA
Pro natankování plné nádrže: jakmile
čerpací pistole povyskočí, dočerpejte s
ní palivo ještě dvakrát. Pak tankování
ukončete: dalším čerpáním paliva
do nádrže by se mohl poškodit palivový
systém.
UZÁVĚR PALIVOVÉ
NÁDRŽE
Uzávěr 2 obr. 82 je opatřen kabelem,
kterým je upevněn k víku A, aby se
nemohl ztratit.Klíčkem od vozu odšroubujte uzávěr 2.
Hermetickým zavřením se může v
nádrži zvýšit tlak. Případný syčivý zvuk
při povolení uzávěru je proto zcela
normální. Po načerpání paliva upevněte
uzávěr do zařízení ve víku, jak je
uvedeno na obrázku obr. 82.
115)
Paliva - Identifikace
kompatibility vozidel
Grafické vyjádření
informací pro
spotřebitele podle
normy EN 16942
Podle uvedených symbolů lze snáze
rozpoznat správnou typologii paliva pro
natankování do vozidla.
Před tankováním zkontrolujte symboly
na vnitřku víka palivové nádrže (pokud
tam jsou), a srovnejte je se symbolem
uvedeným na výdejním stojanu (pokud
na něm je).
Symboly pro vozidla na benzín
82AB0A0058C
91

E5:Bezolovnatý benzín s maximálním
obsahem kyslíku 2,7 % (m/m) a s
maximálním obsahem ethanolu 5,0 %
(V/V) podle normyEN 228.
E10:Bezolovnatý benzín s maximálním
obsahem kyslíku 3,7 % (m/m) a s
maximálním obsahem ethanolu 10,0 %
(V/V) podle normyEN 228.
POZOR
115)Nepřibližujte se k ústí nádrže s
otevřeným ohněm nebo se zapálenou
cigaretou: nebezpečí požáru. Nepřibližujte
se obličejem k hrdlu palivové nádrže,
abyste se nenadýchali škodlivých par.
92
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 3428 0000, kde
lze zjistit adresu nejbližších
autorizovaných servisů Abarth.VÝSTRAŽNÁ SVĚTLA ..................... 94
VÝMĚNA ŽÁROVKY ........................ 94
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL......................................... 98
VÝMĚNA POJISTEK........................101
SADA "FIX&GO" ..............................107
NOUZOVÉ NASTARTOVÁNÍ
MOTORU ........................................109
SYSTÉM ODPOJENÍ PŘÍVODU
PALIVA ............................................110
TAŽENÍ VOZIDLA ............................111
93

VÝSTRAŽNÁ SVĚTLA
Zapnou se stiskem tlačítka 1 obr. 83
bez ohledu na polohu klíčku ve spínací
skříňce.
Se zapnutými výstražnými světly svítí na
přístrojové desce kontrolky
a.
Světla se vypnou opětným stiskem
tlačítka 1.
UPOZORNĚNÍ Používání výstražných
světel je upraveno Pravidly silničního
provozu, které platí v zemi, v níž se
právě nacházíte.
Brzdění v nouzové situaci
Při nouzovém brzdění se automaticky
rozsvítí výstražná světla a na přístrojové
desce se současně rozsvítí kontrolky
a.
Světla samočinně zhasnou, jakmile
přestane mít brzdění nouzový ráz.
VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
Před výměnou žárovky je nutno
zkontrolovat, zda nejsou kontakty
zoxidované;
spálené žárovky je nutno vyměnit za
nové se stejnými charakteristikami;
po každé výměně žárovky ve
světlometech zkontrolujte z
bezpečnostních důvodů sklon
světelných paprsků.
jestliže přestane svítit některá
žárovka, zkontrolujte nejdříve příslušnou
pojistku: viz umístění pojistek v bodě
"Výměna pojistek" v této kapitole.
116) 117) 118) 119)
25) 26)
UPOZORNĚNÍ Při chladném či vlhkém
počasí nebo po silném dešti či po umytí
vozidla se může povrch světlometů
nebo zadních světel zamlžit a/nebo na
něm mohou zevnitř zkondenzovat
kapky. Je to zcela přirozený jev, který
vzniká rozdílem teploty a vlhkosti mezi
vnitřkem a vnějškem vozidla; není to
závada a nemá vliv na
provozuschopnost osvětlovacích
zařízení. Rozsvícením světel zamlžení
rychle zmizí od středu k okrajům krytu.
83AB0A0350C
94
V NOUZI
