2019 Abarth 500 Drift- och underhållshandbok (in Swedish)

BYTE AV
SÄKRINGAR
ALLMÄNT
Säkringarna skyddar elsystemet och
ingriper vid funktionsfel eller felaktigt
ingrepp på själva systemet.
121) 122) 123) 124) 125) 126)
För att byta säkring, ska du använda
tången som sitter på insidan av
säkringsutrymmets lock på vänster sida
av instrumentpanelen.
För att lokalisera skyddssäkringen, se
tabellerna på de följande sidorna.
SÄKRINGARNAS
PLACERING
Säkringsbox på instrumentpanelen
För att nå säkringarna måste man
dra ut kåpan 5 bild 95 som är
tryckmonterad.Säkringen med 5 A för avimning av
ytterbackspeglarna sitter i
diagnosuttagets område så som visas i
bild 96.
Säkringsboxen som visas i bild 98,
sitter nederst på sidan om pedalstället.Styrenhet i
motorrummet
Säkringsboxen sitter på motorrummets
högra sida, bredvid batteriet. Följ
stegen nedan för åtkomst till
säkringarna:
Tryck ner skruv 1 bild 97 helt.
Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
Släpp sakta upp skruven.
Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
Ta bort kåpan 2 och låt den glida
upp fullständigt, så som visas i figuren.
Efter att ha bytt säkring, återmontera
locket och var noga med att stänga
det ordentligt.
Siffrorna för elkomponenter som
motsvaras av respektive säkringar syns
på locket bild 99.
27)
95AB0A0291C
96AB0A0317C
97AB0A0375C
103

SÄKRINGSBOX PÅ INSTRUMENTPANELEN
SKYDDAD ANORDNING SÄKRING AMPERE
Korrigeringsenhet för strålkastarinriktningen F13
5(*)
Diagnosuttag, Uconnect, klimatanläggning, EOBD F36 15
Stoppljusens strömbrytare, nod för instrumentpanelen F37 5
Centrallås dörrar F38 15
Pump vindrutespolare/bakrutespolare F43 15
Fönsterhiss på förarsidan F47 20
(*) (om tillgänglig)
98AB0A0106C
104
I NÖDLÄGE

SKYDDAD ANORDNING SÄKRING AMPERE
Fönsterhiss passagerarsida F48 20
Parkeringssensor, bakbelysningsreglage F49 5
Klimatanläggning, stoppljus, koppling, eldrivet soltak, eldrivna
backspeglarF51 7,5
Instrumentpanelens nod F53 5
105

STYRENHET I MOTORRUMMET
SKYDDAD ANORDNING SÄKRING AMPERE
HI-FIF02 20
Elfläkt klimatanläggningF08 30
StrålkastarspolareF09 30
Akustiskt larmF10 10
Strålkastare helljusF14
10/15
(*)
Motor till det eldrivna soltaket F15 20
(*) Endast för versioner försedda med lampa med gasurladdning (Xenon)
99AB0A0319C
106
I NÖDLÄGE

SKYDDAD ANORDNING SÄKRING AMPERE
Strömförsörjning (+ nyckel) styrenhet robotiserad sekventiell växellåda F16 7,5
Eluppvärmd bakrutaF20 30
DimstrålkastareF30 15
Styrenhet för den robotiserade sekventiella växellådan F84 10
Främre strömuttag (med eller utan cigarrettändare) F85 20
VARNING
121)Om säkringen brinner igen, kontakta Abarths servicenät.
122)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
123)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND.
124)Om en huvudsäkring (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) går, kontakta Abarths servicenät.
125)Innan en säkring byts ut, kontrollera att startnyckeln dragit ut ur tändlåset och/eller att alla installerade enheter släckts och/eller kopplas
från.
126)Om en allmän skyddssäkring till säkerhetssystemen (airbagsystemet, bromssystemet), framdrivningssystemen (motorsystemet,
växelsystemet) eller körsystemet skulle ingripa, ska du vända dig till Abarths servicenät.
VARNING
27)Vid tvätt av motorrummet får vattenstrålar inte riktas mot säkringsboxen.
107

"Fix&Go"-sats
127) 128)
28)
BESKRIVNING
Snabbreparationssatsen för däck
Fix&Go bild 100 ligger i en särskild
behållare i bagageutrymmet och består
av följande delar:
En patron 1 som innehåller
tätningsvätska, försedd med
påfyllningsslang för insprutning av
tätningsvätskan 4 och en självhäftande
dekal 3 med texten "Max. 80 km/h.",
som ska sättas på väl synlig plats, (t ex.
på instrumentpanelen) efter utförd
däckreparation.
En kompressor 2
En informationsbroschyr som
används för en snabb och korrekt
användning av satsen.
Ett par skyddshandskar som finns i
patronens 4 rörutrymme.
REPARATIONSPROCEDUR
Gör så här:
Stanna bilen på en plats där den inte
medför trafikfara och där proceduren
kan utföras under säkra förhållanden.
Marken skall helst vara jämn och
tillräckligt kompakt.
Stäng av motorn, sätt på
varningsljusen och aktivera
parkeringsbromsen.
ta på den orangefärgade
reflexvästen innan du kliver ut ur bilen
(håll dig till de gällande normerna i
landet du befinner dig i);
Sätt in patronen 1 som innehåller
tätningsmedlet i sitt säte på
kompressorn 2, tryck ordentligt nedåt
bild 100. Ta loss den självhäftande
hastighetsetiketten 3 och applicera den
på väl synlig plats bild 101.
Använd handskar.
Ta bort proppen från däckventilen
och skruva ordentligt åt den
genomskinliga tuben med
tätningsmedel 4 bild 100 på ventilen.
Om patronen på 250 ml är tillgänglig,
har den genomskinliga slangens hus
försetts med en avtagbar hylsa för
att underlätta uttaget. Försäkra dig om
att knappen ON-OFF 5 bild 102 står
på avstängt läge (knappen är inte
nedtryckt).
100AB0A0419C101AB0A0423C
102AB0A0421C
108
I NÖDLÄGE

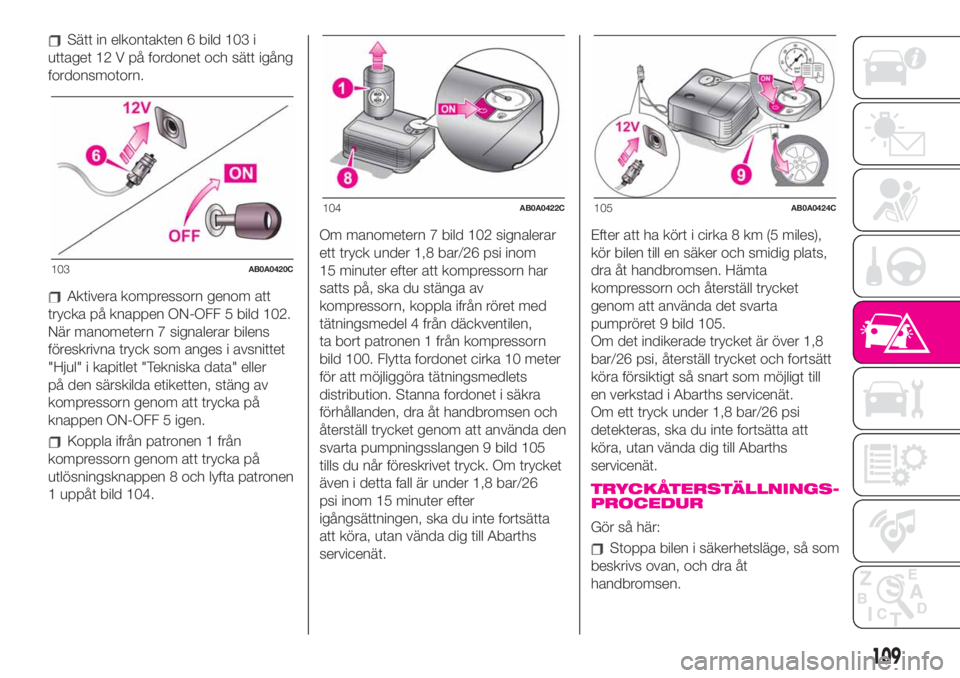

Sätt in elkontakten 6 bild 103 i
uttaget 12 V på fordonet och sätt igång
fordonsmotorn.
Aktivera kompressorn genom att
trycka på knappen ON-OFF 5 bild 102.
När manometern 7 signalerar bilens
föreskrivna tryck som anges i avsnittet
"Hjul" i kapitlet "Tekniska data" eller
på den särskilda etiketten, stäng av
kompressorn genom att trycka på
knappen ON-OFF 5 igen.
Koppla ifrån patronen 1 från
kompressorn genom att trycka på
utlösningsknappen 8 och lyfta patronen
1 uppåt bild 104.Om manometern 7 bild 102 signalerar
ett tryck under 1,8 bar/26 psi inom
15 minuter efter att kompressorn har
satts på, ska du stänga av
kompressorn, koppla ifrån röret med
tätningsmedel 4 från däckventilen,
ta bort patronen 1 från kompressorn
bild 100. Flytta fordonet cirka 10 meter
för att möjliggöra tätningsmedlets
distribution. Stanna fordonet i säkra
förhållanden, dra åt handbromsen och
återställ trycket genom att använda den
svarta pumpningsslangen 9 bild 105
tills du når föreskrivet tryck. Om trycket
även i detta fall är under 1,8 bar/26
psi inom 15 minuter efter
igångsättningen, ska du inte fortsätta
att köra, utan vända dig till Abarths
servicenät.Efter att ha kört i cirka 8 km (5 miles),
kör bilen till en säker och smidig plats,
dra åt handbromsen. Hämta
kompressorn och återställ trycket
genom att använda det svarta
pumpröret 9 bild 105.
Om det indikerade trycket är över 1,8
bar/26 psi, återställ trycket och fortsätt
köra försiktigt så snart som möjligt till
en verkstad i Abarths servicenät.
Om ett tryck under 1,8 bar/26 psi
detekteras, ska du inte fortsätta att
köra, utan vända dig till Abarths
servicenät.
TRYCKÅTERSTÄLLNINGS-
PROCEDUR
Gör så här:
Stoppa bilen i säkerhetsläge, så som
beskrivs ovan, och dra åt
handbromsen.
103AB0A0420C
104AB0A0422C105AB0A0424C
109

Ta ut den svarta pumpningsslangen
9 bild 105 och skruva fast den
ordentligt på däckventilen. Följ
instruktionerna som står i bild 103 och
bild 105.
För att ställa in ett eventuellt övertryck i
däcket, tryck på knappen för luftutsläpp
10 bild 102.
BYTE AV PATRONEN
Gör så här:
Använd endast originalpatroner
Fix&Go som du köper från Abarths
servicenät.
För att ta bort patronen 1 bild 104
tryck på frånkopplingsknappen 8 och
lyft ut den.
VARNING
127)Informationen som förutses enligt
gällande normer anges på etiketten som
sitter på Fix&Go-satsens patron. Läs noga
patronens etikett före användning och
undvik olämpligt bruk. Satsen får endast
användas av vuxna, inte av minderåriga.128)OBSERVERA: Överskrid inte
hastigheten 80 km/tim. Du ska inte
accelerera och bromsa plötsligt. Satsen
används för att göra en tillfällig reparation,
så däcket måste undersökas och repareras
av en specialist så snart som möjligt.
Innan du använder satsen, ska du försäkra
dig om att däcket inte är för skadat och
att fälgen är i gott skick. Om så inte är
fallet, använd det inte och ring efter
vägassistans. Ta inte bort främmande
föremål från däcket. Låt inte kompressorn
vara på i över 20 minuter i följd: fara för
överhettning.
VARNING
28)Tätningsvätskan är effektiv vid
temperatur mellan -40° C till +55° C.
Tätningsvätskan har en begränsad
hållbarhet. Man kan reparera däck som har
fått skador på slitbanan till en max.
diameter på 6 mm. Visa patronen och
etiketten för personalen som ska hantera
däcket som behandlats med
däckreparationssatsen.
NÖDSTART
