2019 Abarth 500 Drift- och underhållshandbok (in Swedish)

VARNINGSLJUS
De tänds när man trycker på knappen 1
bild 83 oavsett tändningsnyckelns
position.
På instrumentpanelen tänds
varningslamporna
och, när
anordningen aktiverats.
För att stänga av ljusen, trycker man
åter på knappen 1.
OBSERVERA! Varningsljuset ska
användas i enlighet med
trafikförordningarna i det land som du
befinner sig i: se föreskrifterna.
Nödinbromsning
Vid nödbromsning, tänds automatiskt
nödljusen tillsammans med
varningslamporna
ochpå
instrumentpanelen.Lamporna slocknar automatiskt vid en
normal inbromsning, dvs. då det inte
längre rör sig om en nödinbromsning.
BYTA LAMPA
ALLMÄNNA
INDIKATIONER
Innan du byter en lampa, ska du
kontrollera att respektive kontakter inte
är oxiderade
trasiga lampor skall bytas ut mot
andra av samma typ och effekt
efter ett byte av lampan på en
strålkastare, kontrollera alltid
inriktningen av säkerhetsskäl
när en lampa inte fungerar,
kontrollera innan den byts ut, att
säkringen är hel: för placering
av säkringarna, se avsnittet "Byte av
säkringar" i det här kapitlet.
116) 117) 118) 119)
25) 26)
83AB0A0350C
95

OBSERVERA! Vid kallt och fuktigt väder
och efter spöregn eller biltvätt, kan
ytan på strålkastarna eller bakljusen
imma igen och/eller kondensdroppar
bildas på insidan. Detta är ett naturligt
fenomen som beror på
temperaturskillnaden och fukten på in-
och utsidan av glaset och inte något fel.
Fenomenet påverkar inte ljusens
normala funktion. Så snart ljusen tänds
försvinner imman snabbt gradvis.
Processen börjar från mitten och rör sig
ut mot kanterna.
96
I NÖDLÄGE

TYPER AV LAMPOR
På bilen finns följande typer av lampor:
Lampor helt i glas:(typ A) sätts i med tryck, och dras ut.
Lampor med bajonettsockel:(typ B) tryck på glödlampan för att dra
ut och vrid moturs.
Cylindriska lampor:(typ C) Frigör från kontakterna och dra ut dem.
Halogenlampor:(typ D) lossa spjärrfjädern från sätet för att ta bort
lampan.
Halogenlampor:(typ E) lossa spjärrfjädern från uttaget för att ta bort
lampan.
Lampor med gasurladdning (Xenon):(typ F) Vänd dig till Abarths servicenät för byte.
97

Lampor
Användning Typ Effekt Ref. fig.
Helljus H7 55 W D
Halvljus H7 55 W D
Xenon-strålkastare med gasurladdning (beroende på
version)D1S 35W F
Positionsljus fram/varselljus LED/W21W 21W A
Körriktningsvisare fram PY24W 24W B
Körriktningsvisare på sidorna W5W 5 W A
Körriktningsvisare bak PY2IW 2IW B
Bakre positionsljus/stoppljus P 21/5 W 5/21W B
Backljus W16W 16W B
Dimbakljus W16W 16W B
Mittre taklampa C5W 5 W C
Belysningsenhet på passagerarsidan C5W 5 W C
Belysningsenhet i bagageutrymmet W5W 5 W A
Nummerplåtsbelysning C5W 5 W C
Dimstrålkastare HI 55 W E
Extra stopp (3:e stopp) W5W 5 W A
98
I NÖDLÄGE

VARNING
116)Ändringar eller reparationer på elsystemet som utförs på felaktigt sätt och utan hänsyn till systemets tekniska egenskaper, kan orsaka
funktionsfel med risk för brand.
117)Halogenlampan innehåller trycksatt gas och vid skada är det möjligt att glasbitar slungas iväg.
118)Vänta tills avgasröret har svalnat innan du sätter igång med lampbytet: FARA FÖR BRÄNNSKADOR!
119)Utför bytet av lamporna endast med stoppad motor och i en position som inte utgör en trafikfara och som gör att man kan byta
lamporna i fullständig säkerhet (se beskrivningen i avsnittet "Vid parkering"). Försäkra dig dessutom om att motorn är kall för att undvika faran
för brännskador.
VARNING
25)Vid hantering av halogenlampor ska du endast vidröra metalldelen. Om den genomskinliga glödlampan kommer i kontakt med fingrarna,
kan detta påverka ljusstyrkan och lampans hållbarhet. Vid en oavsiktlig kontakt, gnid glödlampskolven med en trasa som har fuktats med
alkohol och låt den torka.
26)Vi rekommenderar att du låter byta ut glödlamporna av Abarths servicenät om möjligt. En rätt funktion och inriktning av de utvändiga
ljusen är väsentliga krav för en säker körning och för att undvika påföljder som förutses av lagen.
99

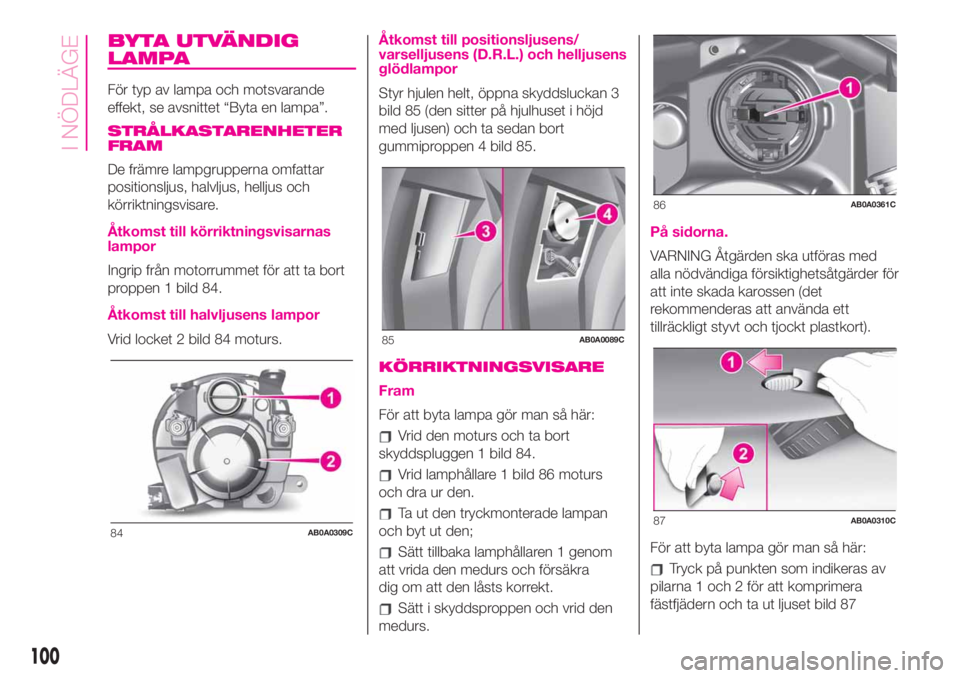

BYTA UTVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
STRÅLKASTARENHETER
FRAM
De främre lampgrupperna omfattar
positionsljus, halvljus, helljus och
körriktningsvisare.
Åtkomst till körriktningsvisarnas
lampor
Ingrip från motorrummet för att ta bort
proppen 1 bild 84.
Åtkomst till halvljusens lampor
Vrid locket 2 bild 84 moturs.
Åtkomst till positionsljusens/
varselljusens (D.R.L.) och helljusens
glödlampor
Styr hjulen helt, öppna skyddsluckan 3
bild 85 (den sitter på hjulhuset i höjd
med ljusen) och ta sedan bort
gummiproppen 4 bild 85.
KÖRRIKTNINGSVISARE
Fram
För att byta lampa gör man så här:
Vrid den moturs och ta bort
skyddspluggen 1 bild 84.
Vrid lamphållare 1 bild 86 moturs
och dra ur den.
Ta ut den tryckmonterade lampan
och byt ut den;
Sätt tillbaka lamphållaren 1 genom
att vrida den medurs och försäkra
dig om att den låsts korrekt.
Sätt i skyddsproppen och vrid den
medurs.
På sidorna.
VARNING Åtgärden ska utföras med
alla nödvändiga försiktighetsåtgärder för
att inte skada karossen (det
rekommenderas att använda ett
tillräckligt styvt och tjockt plastkort).
För att byta lampa gör man så här:
Tryck på punkten som indikeras av
pilarna 1 och 2 för att komprimera
fästfjädern och ta ut ljuset bild 87
84AB0A0309C
85AB0A0089C
86AB0A0361C
87AB0A0310C
100
I NÖDLÄGE

Vrid lamphållaren moturs, ta bort
lampan och byt ut den;
Sätt tillbaka lamphållaren i
lamplinsen, sätt tillbaka enheten och se
till att låsfjädern klickar på plats.
HALVLJUS
För att byta lampa gör man så här:
Vrid den moturs och ta bort
skyddspluggen 2 bild 84.
Koppla ifrån kontaktdon 1 bild 88
och frigör lamphållaren.
Ta ut lampan och byt ut den.
sätt tillbaka lampan i sätet och
återanslut kontaktdonet;
Sätt i skyddsproppen igen och vrid
den medurs.
120)
HELLJUS
För att byta lampa gör man så här:
Ta bort gummiproppen så som
beskrivs ovan;
Lossa de två fjädrarna till lamphållare
1 bild 89.
Ta ut lampan och byt ut den.
Montera den nya lampan och låt
metalldelens form passa in i kanalerna
på strålkastarparabolen och fäst sedan
lamphållarfjädrarna;
Sätt tillbaka gummipluggen.
POSITIONSLJUS/
VARSELLJUS
För att byta lampa gör man så här:
Ta bort gummiproppen så som
beskrivs ovan;
Vrid lamphållare 2 bild 89 moturs
och dra ur den.
Ta ut den tryckmonterade lampan
och byt ut den;
Sätt tillbaka lamphållaren 2 genom
att vrida den medurs och försäkra
dig om att den låsts korrekt.
Sätt tillbaka gummipluggen.
DIMLJUS(om tillgänglig)
Vänd dig till Abarths servicenät för att
byta dessa lampor.
LAMPGRUPPER BAK
För att byta lampa gör man så här:
Öppna bakluckan.
Skruva loss de två klämskruvarna 1
bild 90 och ta ut lampgruppen axiellt
utan att rotera den.
Dra ur lamphållaren ur dess säte
genom att vrida låsflikarna 2.
Ta ut lamporna genom att trycka lätt
och vrida moturs.
88AB0A0311C
89AB0A0093C
90AB0A0313C
101

Lamporna är placerade på följande vis
bild 91:
1: positionsljus/stoppljus
2: körriktningsvisare
DIMBAKLJUS/BACKLJUS
Vänd dig till Abarths servicenät för byte
av lamporna.
TREDJE STOPPLJUS
För att byta lampa gör man så här:
Ta bort skyddets två proppar och
lossa på de två klämskruvarna 1 bild
92.
Ta ur enheten;
Lossa elkontakten 2 bild 93.
Tryck på blockeringsanordningen 3
bild 93 och öppna lamphållaren.
Ta bort lampan som ska bytas ut
(tryckmonterad) och byt ut den.
Sätt tillbaka lamphållaren och
kontrollera att den sitter fast ordentligt i
låskuggen.
Dra åt de två fästskruvarna och sätt
tillbaks skyddspropparna.
NUMMERPLÅTS-
BELYSNING
För att byta lamporna gör man så här:
Tryck på punkten som markeras
med pilen bild 94 och ta bort
lamplinsen.
Byta ut lampan genom att lossa den
från sidokontakterna.
Montera den nya lampan och
försäkra dig om att den sitter ordentligt
mellan kontakterna.
Sätt tillbaka lamplinsen.
VARNING
120)På grund av den höga spänningen
bör byten av gasfyllda lampor (Xenon) alltid
utföras av specialutbildad personal:
dödsfara föreligger! Kontakta Abarths
servicenät.
91AB0A0314C
92AB0A0097C
93AB0A0098C
94AB0A0099C
