2019.75 OPEL GRANDLAND X Omaniku käsiraamat (in Estonian)

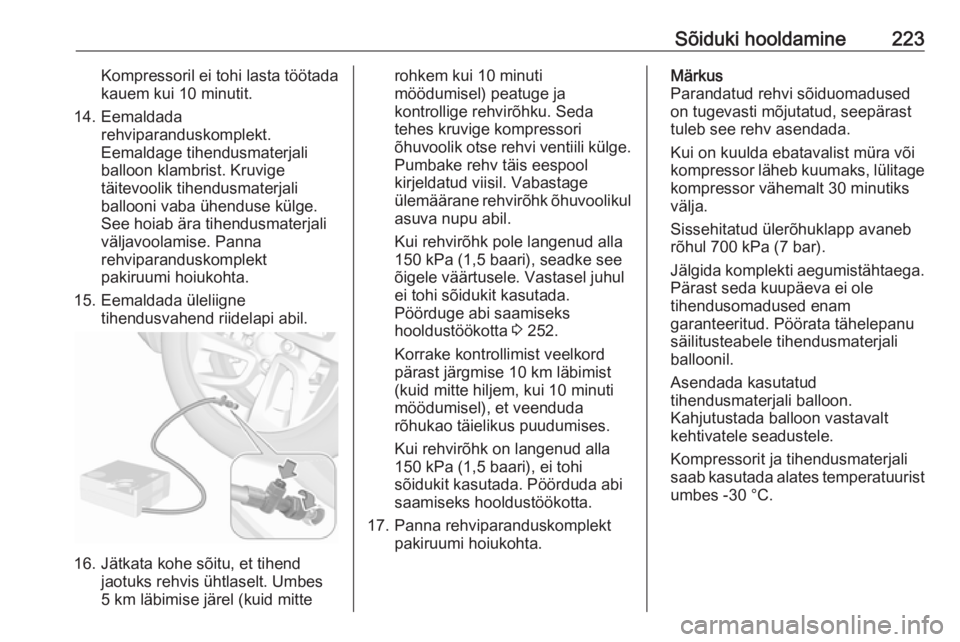

Sõiduki hooldamine223Kompressoril ei tohi lasta töötada
kauem kui 10 minutit.
14. Eemaldada rehviparanduskomplekt.
Eemaldage tihendusmaterjali
balloon klambrist. Kruvige
täitevoolik tihendusmaterjali
ballooni vaba ühenduse külge.
See hoiab ära tihendusmaterjali
väljavoolamise. Panna
rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada üleliigne tihendusvahend riidelapi abil.
16. Jätkata kohe sõitu, et tihendjaotuks rehvis ühtlaselt. Umbes
5 km läbimise järel (kuid mitte
rohkem kui 10 minuti
möödumisel) peatuge ja
kontrollige rehvirõhku. Seda
tehes kruvige kompressori
õhuvoolik otse rehvi ventiili külge.
Pumbake rehv täis eespool
kirjeldatud viisil. Vabastage
ülemäärane rehvirõhk õhuvoolikul
asuva nupu abil.
Kui rehvirõhk pole langenud alla 150 kPa (1,5 baari), seadke see
õigele väärtusele. Vastasel juhul
ei tohi sõidukit kasutada.
Pöörduge abi saamiseks
hooldustöökotta 3 252.
Korrake kontrollimist veelkord
pärast järgmise 10 km läbimist
(kuid mitte hiljem, kui 10 minuti
möödumisel), et veenduda
rõhukao täielikus puudumises.
Kui rehvirõhk on langenud alla
150 kPa (1,5 baari), ei tohi
sõidukit kasutada. Pöörduda abi saamiseks hooldustöökotta.
17. Panna rehviparanduskomplekt pakiruumi hoiukohta.Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitage
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 700 kPa (7 bar).
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.

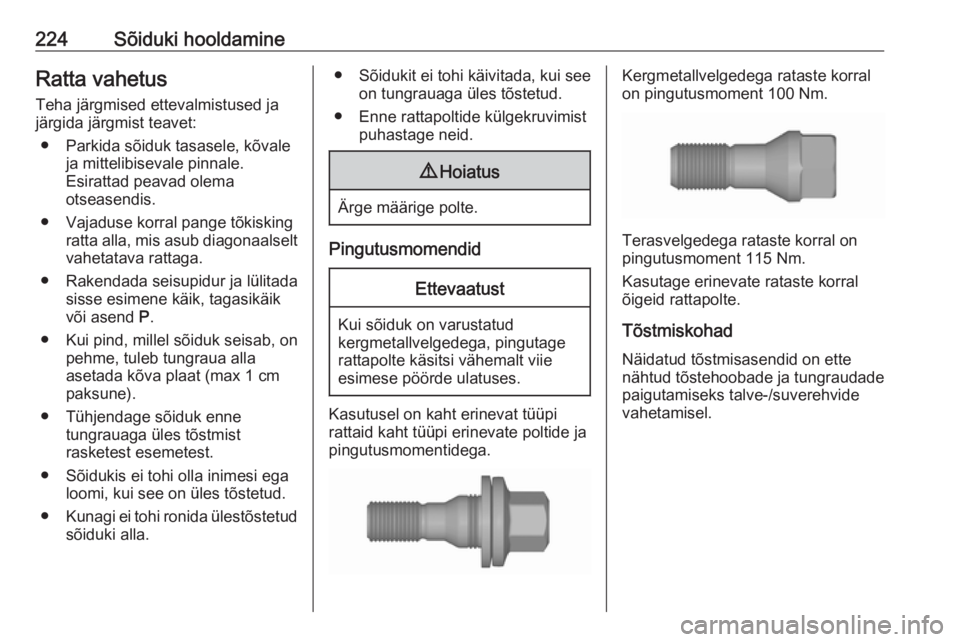

224Sõiduki hooldamineRatta vahetusTeha järgmised ettevalmistused ja
järgida järgmist teavet:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Vajaduse korral pange tõkisking ratta alla, mis asub diagonaalseltvahetatava rattaga.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.● Sõidukit ei tohi käivitada, kui see on tungrauaga üles tõstetud.
● Enne rattapoltide külgekruvimist puhastage neid.9Hoiatus
Ärge määrige polte.
Pingutusmomendid
Ettevaatust
Kui sõiduk on varustatud
kergmetallvelgedega, pingutage
rattapolte käsitsi vähemalt viie
esimese pöörde ulatuses.
Kasutusel on kaht erinevat tüüpi
rattaid kaht tüüpi erinevate poltide ja
pingutusmomentidega.
Kergmetallvelgedega rataste korral
on pingutusmoment 100 Nm.
Terasvelgedega rataste korral on
pingutusmoment 115 Nm.
Kasutage erinevate rataste korral
õigeid rattapolte.
Tõstmiskohad Näidatud tõstmisasendid on ette
nähtud tõstehoobade ja tungraudade
paigutamiseks talve-/suverehvide
vahetamisel.

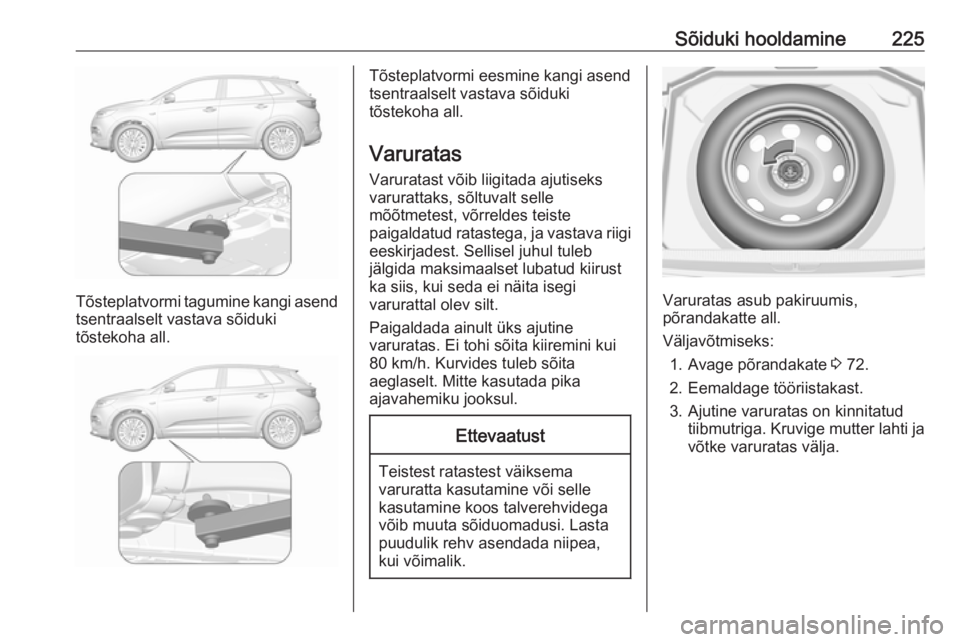

Sõiduki hooldamine225
Tõsteplatvormi tagumine kangi asend
tsentraalselt vastava sõiduki
tõstekoha all.
Tõsteplatvormi eesmine kangi asend
tsentraalselt vastava sõiduki
tõstekoha all.
Varuratas
Varuratast võib liigitada ajutiseks
varurattaks, sõltuvalt selle
mõõtmetest, võrreldes teiste
paigaldatud ratastega, ja vastava riigi
eeskirjadest. Sellisel juhul tuleb
jälgida maksimaalset lubatud kiirust
ka siis, kui seda ei näita isegi
varurattal olev silt.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Mitte kasutada pika
ajavahemiku jooksul.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub pakiruumis,
põrandakatte all.
Väljavõtmiseks: 1. Avage põrandakate 3 72.
2. Eemaldage tööriistakast.
3. Ajutine varuratas on kinnitatud tiibmutriga. Kruvige mutter lahti ja
võtke varuratas välja.

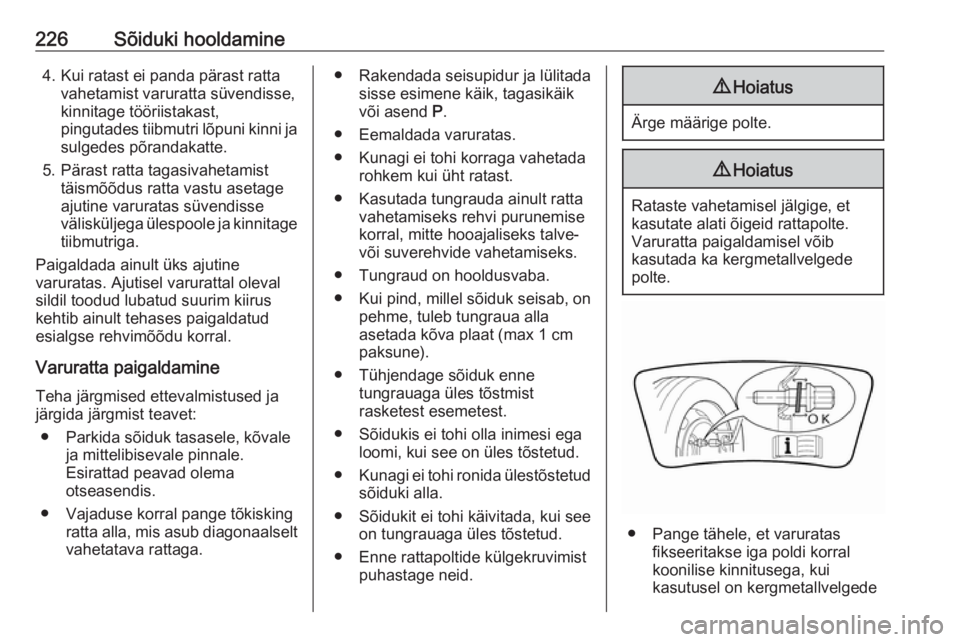

226Sõiduki hooldamine4. Kui ratast ei panda pärast rattavahetamist varuratta süvendisse,
kinnitage tööriistakast,
pingutades tiibmutri lõpuni kinni ja
sulgedes põrandakatte.
5. Pärast ratta tagasivahetamist täismõõdus ratta vastu asetage
ajutine varuratas süvendisse
välisküljega ülespoole ja kinnitage tiibmutriga.
Paigaldada ainult üks ajutine
varuratas. Ajutisel varurattal oleval
sildil toodud lubatud suurim kiirus
kehtib ainult tehases paigaldatud
esialgse rehvimõõdu korral.
Varuratta paigaldamine Teha järgmised ettevalmistused ja
järgida järgmist teavet:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Vajaduse korral pange tõkisking ratta alla, mis asub diagonaalselt
vahetatava rattaga.● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Eemaldada varuratas.
● Kunagi ei tohi korraga vahetada rohkem kui üht ratast.
● Kasutada tungrauda ainult ratta vahetamiseks rehvi purunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Sõidukit ei tohi käivitada, kui see on tungrauaga üles tõstetud.
● Enne rattapoltide külgekruvimist puhastage neid.9Hoiatus
Ärge määrige polte.
9
Hoiatus
Rataste vahetamisel jälgige, et
kasutate alati õigeid rattapolte.
Varuratta paigaldamisel võib
kasutada ka kergmetallvelgede
polte.
● Pange tähele, et varuratas fikseeritakse iga poldi korral
koonilise kinnitusega, kui
kasutusel on kergmetallvelgede

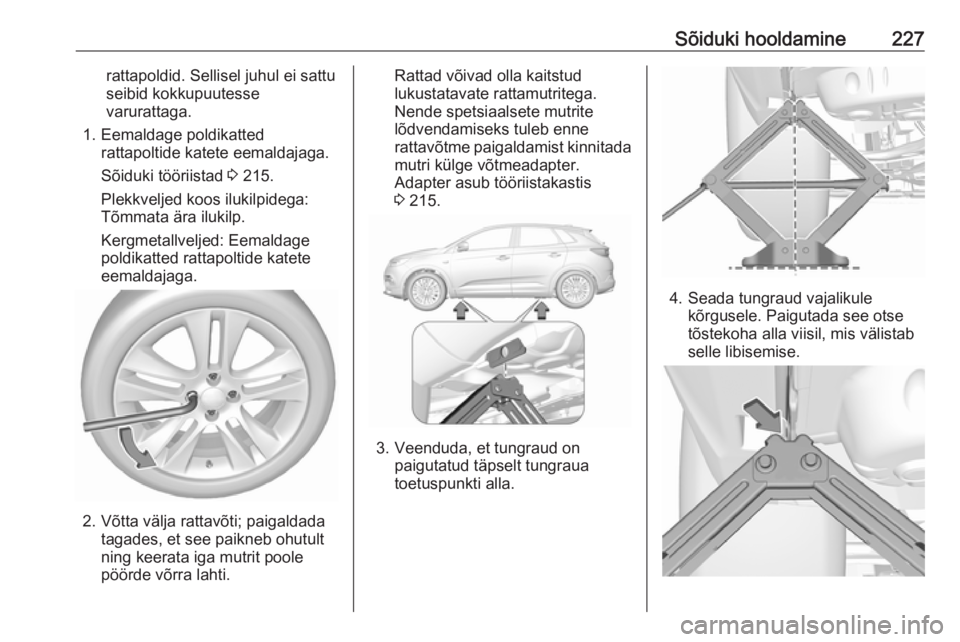

Sõiduki hooldamine227rattapoldid. Sellisel juhul ei sattu
seibid kokkupuutesse
varurattaga.
1. Eemaldage poldikatted rattapoltide katete eemaldajaga.
Sõiduki tööriistad 3 215.
Plekkveljed koos ilukilpidega:
Tõmmata ära ilukilp.
Kergmetallveljed: Eemaldage
poldikatted rattapoltide katete
eemaldajaga.
2. Võtta välja rattavõti; paigaldada tagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter asub tööriistakastis
3 215.
3. Veenduda, et tungraud on
paigutatud täpselt tungraua
toetuspunkti alla.
4. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab selle libisemise.

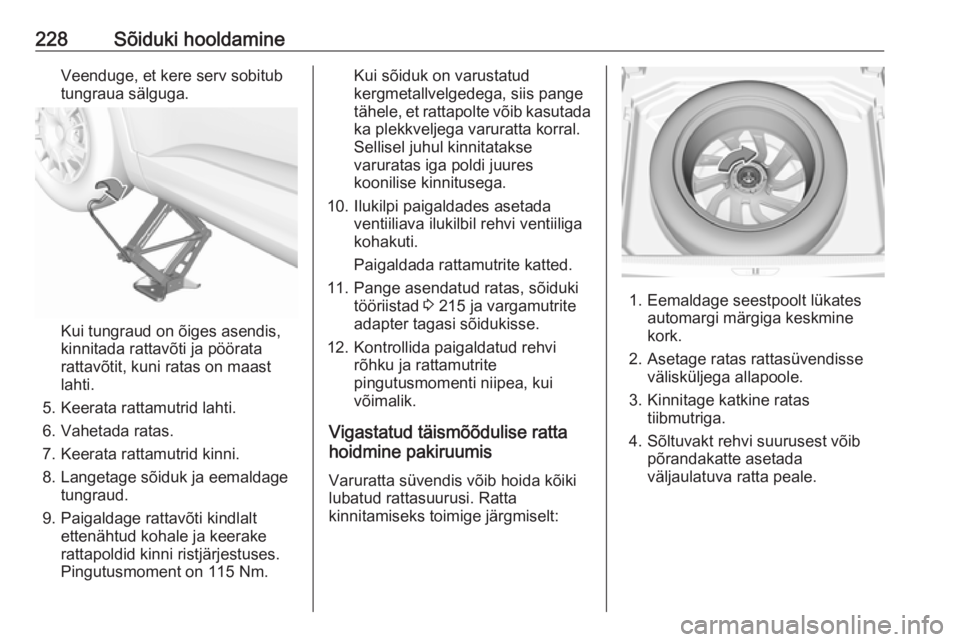

228Sõiduki hooldamineVeenduge, et kere serv sobitub
tungraua sälguga.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
5. Keerata rattamutrid lahti. 6. Vahetada ratas.
7. Keerata rattamutrid kinni.
8. Langetage sõiduk ja eemaldage tungraud.
9. Paigaldage rattavõti kindlalt ettenähtud kohale ja keerake
rattapoldid kinni ristjärjestuses.
Pingutusmoment on 115 Nm.
Kui sõiduk on varustatud
kergmetallvelgedega, siis pange
tähele, et rattapolte võib kasutada
ka plekkveljega varuratta korral.
Sellisel juhul kinnitatakse
varuratas iga poldi juures koonilise kinnitusega.
10. Ilukilpi paigaldades asetada ventiiliava ilukilbil rehvi ventiiliga
kohakuti.
Paigaldada rattamutrite katted.
11. Pange asendatud ratas, sõiduki tööriistad 3 215 ja vargamutrite
adapter tagasi sõidukisse.
12. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Vigastatud täismõõdulise ratta
hoidmine pakiruumis
Varuratta süvendis võib hoida kõiki
lubatud rattasuurusi. Ratta
kinnitamiseks toimige järgmiselt:
1. Eemaldage seestpoolt lükates automargi märgiga keskmine
kork.
2. Asetage ratas rattasüvendisse välisküljega allapoole.
3. Kinnitage katkine ratas tiibmutriga.
4. Sõltuvakt rehvi suurusest võib põrandakatte asetada
väljaulatuva ratta peale.

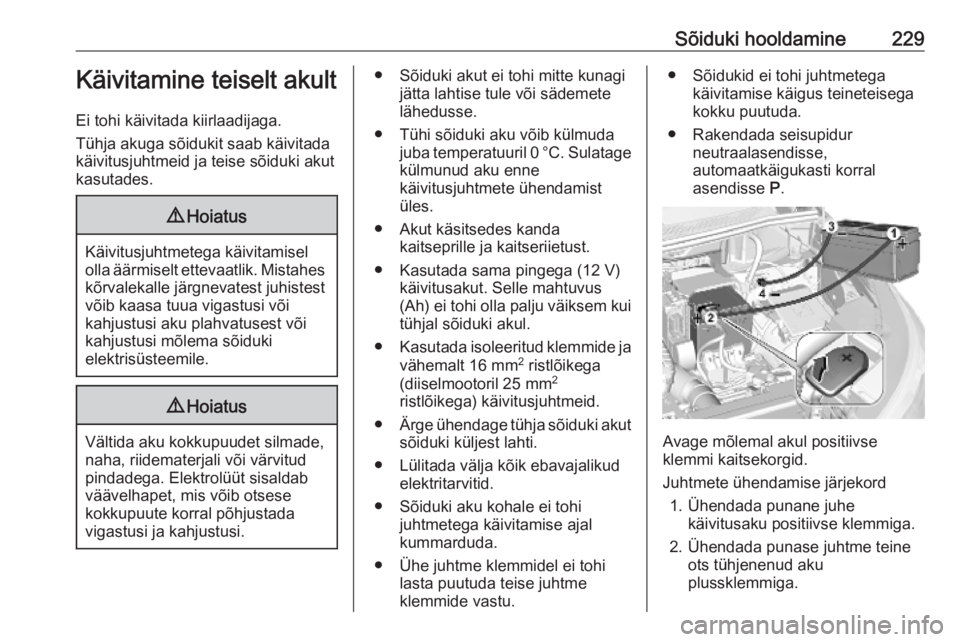

Sõiduki hooldamine229Käivitamine teiselt akult
Ei tohi käivitada kiirlaadijaga.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
● Sõiduki akut ei tohi mitte kunagi jätta lahtise tule või sädemete
lähedusse.
● Tühi sõiduki aku võib külmuda juba temperatuuril 0 °C. Sulatage
külmunud aku enne
käivitusjuhtmete ühendamist üles.
● Akut käsitsedes kanda kaitseprille ja kaitseriietust.
● Kasutada sama pingega (12 V) käivitusakut. Selle mahtuvus
(Ah) ei tohi olla palju väiksem kui tühjal sõiduki akul.
● Kasutada isoleeritud klemmide ja
vähemalt 16 mm 2
ristlõikega
(diiselmootoril 25 mm 2
ristlõikega) käivitusjuhtmeid.
● Ärge ühendage tühja sõiduki akut
sõiduki küljest lahti.
● Lülitada välja kõik ebavajalikud elektritarvitid.
● Sõiduki aku kohale ei tohi juhtmetega käivitamise ajal
kummarduda.
● Ühe juhtme klemmidel ei tohi lasta puutuda teise juhtme
klemmide vastu.● Sõidukid ei tohi juhtmetega käivitamise käigus teineteisega
kokku puutuda.
● Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
Avage mõlemal akul positiivse
klemmi kaitsekorgid.
Juhtmete ühendamise järjekord 1. Ühendada punane juhe käivitusaku positiivse klemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku
plussklemmiga.

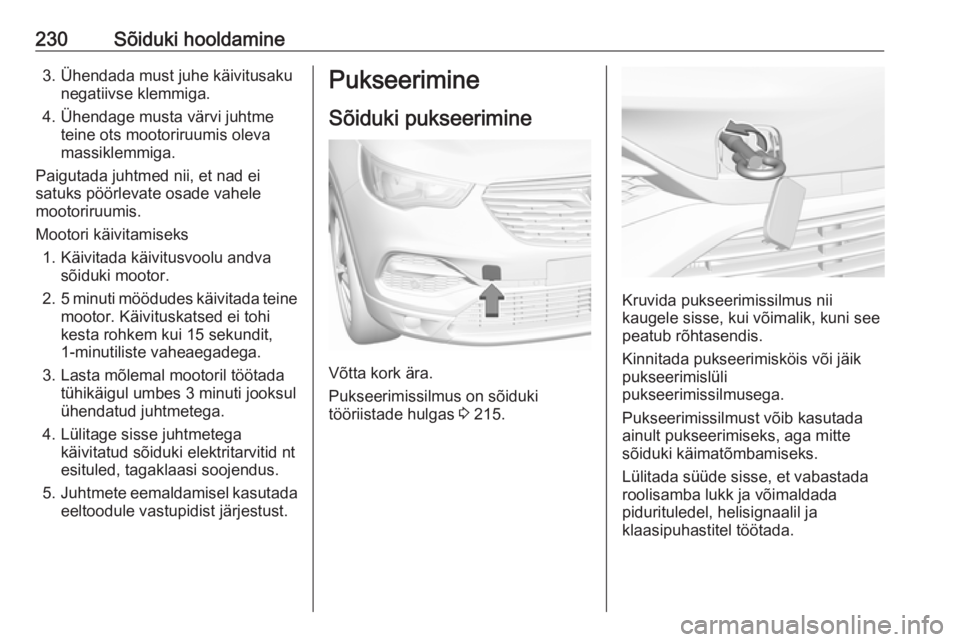

230Sõiduki hooldamine3. Ühendada must juhe käivitusakunegatiivse klemmiga.
4. Ühendage musta värvi juhtme teine ots mootoriruumis oleva
massiklemmiga.
Paigutada juhtmed nii, et nad ei
satuks pöörlevate osade vahele
mootoriruumis.
Mootori käivitamiseks 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. 5 minuti möödudes käivitada teine
mootor. Käivituskatsed ei tohi
kesta rohkem kui 15 sekundit,
1-minutiliste vaheaegadega.
3. Lasta mõlemal mootoril töötada tühikäigul umbes 3 minuti jooksul
ühendatud juhtmetega.
4. Lülitage sisse juhtmetega käivitatud sõiduki elektritarvitid nt
esituled, tagaklaasi soojendus.
5. Juhtmete eemaldamisel kasutada
eeltoodule vastupidist järjestust.Pukseerimine
Sõiduki pukseerimine
Võtta kork ära.
Pukseerimissilmus on sõiduki tööriistade hulgas 3 215.
Kruvida pukseerimissilmus nii
kaugele sisse, kui võimalik, kuni see
peatub rõhtasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
