2019.75 OPEL GRANDLAND X Omaniku käsiraamat (in Estonian)

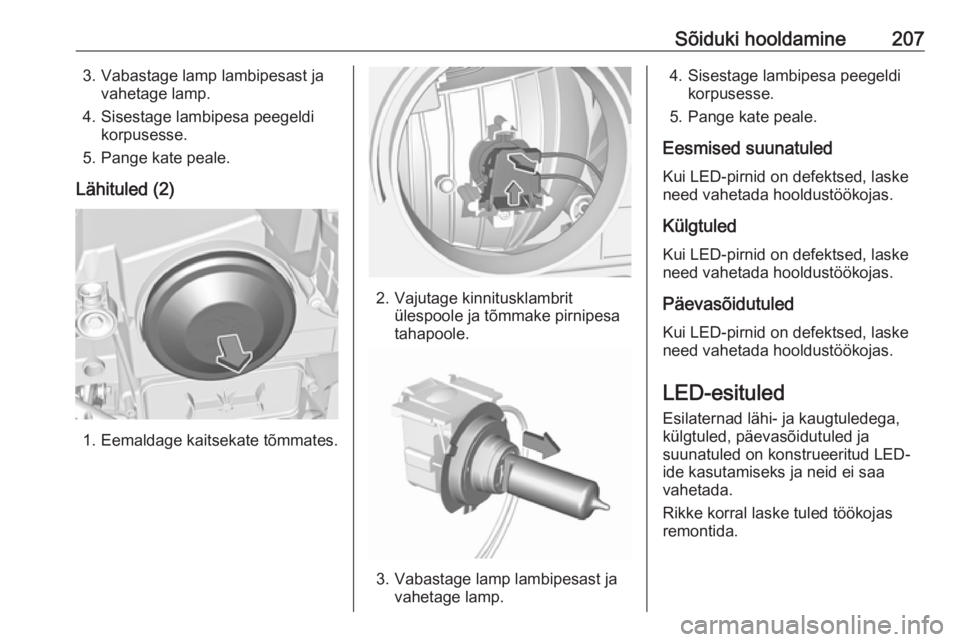

Sõiduki hooldamine2073. Vabastage lamp lambipesast javahetage lamp.
4. Sisestage lambipesa peegeldi korpusesse.
5. Pange kate peale.
Lähituled (2)
1. Eemaldage kaitsekate tõmmates.
2. Vajutage kinnitusklambrit ülespoole ja tõmmake pirnipesa
tahapoole.
3. Vabastage lamp lambipesast ja vahetage lamp.
4. Sisestage lambipesa peegeldi korpusesse.
5. Pange kate peale.
Eesmised suunatuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
KülgtuledKui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Esilaternad lähi- ja kaugtuledega,
külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.

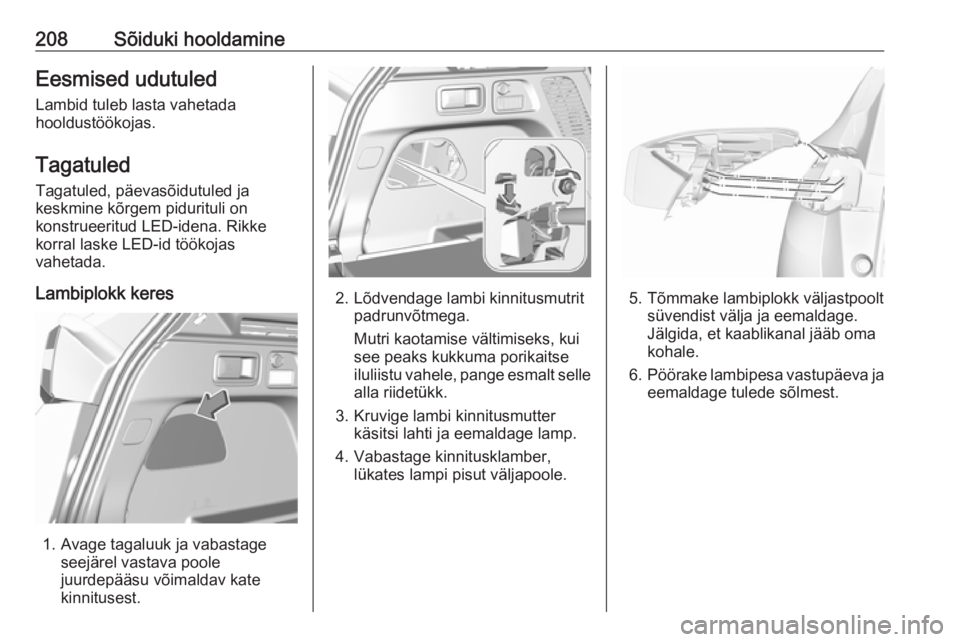

208Sõiduki hooldamineEesmised udutuledLambid tuleb lasta vahetada
hooldustöökojas.
Tagatuled
Tagatuled, päevasõidutuled ja
keskmine kõrgem pidurituli on
konstrueeritud LED-idena. Rikke
korral laske LED-id töökojas
vahetada.
Lambiplokk keres
1. Avage tagaluuk ja vabastage seejärel vastava poole
juurdepääsu võimaldav kate
kinnitusest.
2. Lõdvendage lambi kinnitusmutrit padrunvõtmega.
Mutri kaotamise vältimiseks, kui see peaks kukkuma porikaitse
iluliistu vahele, pange esmalt selle
alla riidetükk.
3. Kruvige lambi kinnitusmutter käsitsi lahti ja eemaldage lamp.
4. Vabastage kinnitusklamber, lükates lampi pisut väljapoole.5. Tõmmake lambiplokk väljastpooltsüvendist välja ja eemaldage.
Jälgida, et kaablikanal jääb oma
kohale.
6. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.

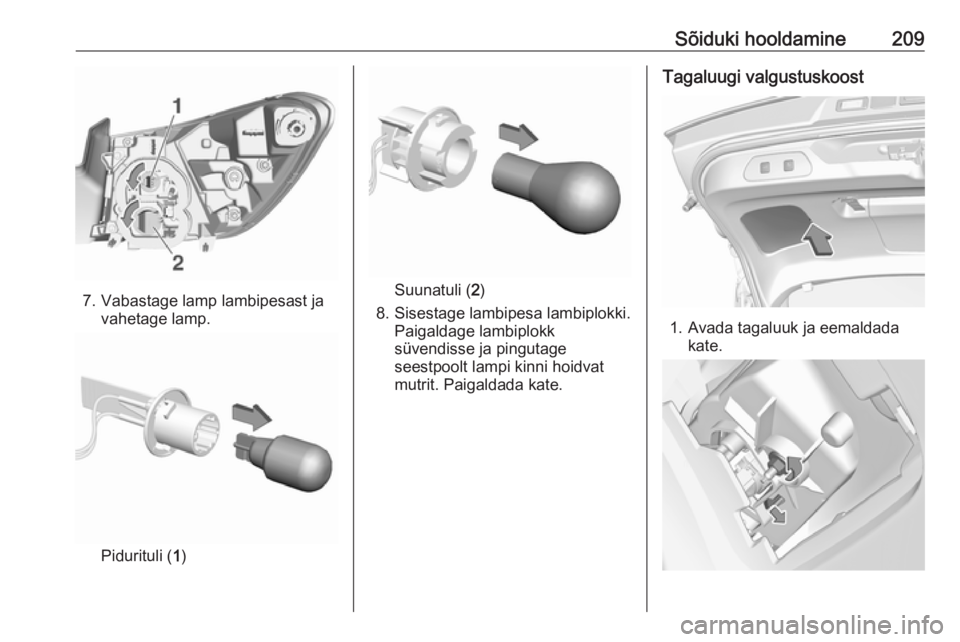

Sõiduki hooldamine209
7. Vabastage lamp lambipesast javahetage lamp.
Pidurituli ( 1)
Suunatuli ( 2)
8. Sisestage lambipesa lambiplokki. Paigaldage lambiplokk
süvendisse ja pingutage
seestpoolt lampi kinni hoidvat
mutrit. Paigaldada kate.
Tagaluugi valgustuskoost
1. Avada tagaluuk ja eemaldada kate.

210Sõiduki hooldamine2. Lõdvendage lambi kinnitusmutritpadrunvõtmega.
3. Kruvige lambi kinnitusmutter käsitsi lahti ja eemaldage lamp.
4. Vabastage kinnitusklamber, lükates lambiplokki pisut
väljapoole.
5. Tõmmake lambiplokk väljastpoolt süvendist välja ja eemaldage.
Jälgida, et kaablikanal jääb oma kohale.
6. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
7. Vabastage lamp lambipesast ja vahetage lamp:
Tagurdustuli ( 1)
Tagumine udutuli ( 2)
8. Sisestage lambipesa lambiplokki. Paigaldage lambiplokk
süvendisse ja pingutage
seestpoolt lampi kinni hoidvat
mutrit. Paigaldada kate.
Keskmise ülemise piduritule rike
Keskmine kõrgem pidurituli on
konstrueeritud LED-ina ja seda ei saa vahetada.
Rikke korral laske tuled töökojas
remontida.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.

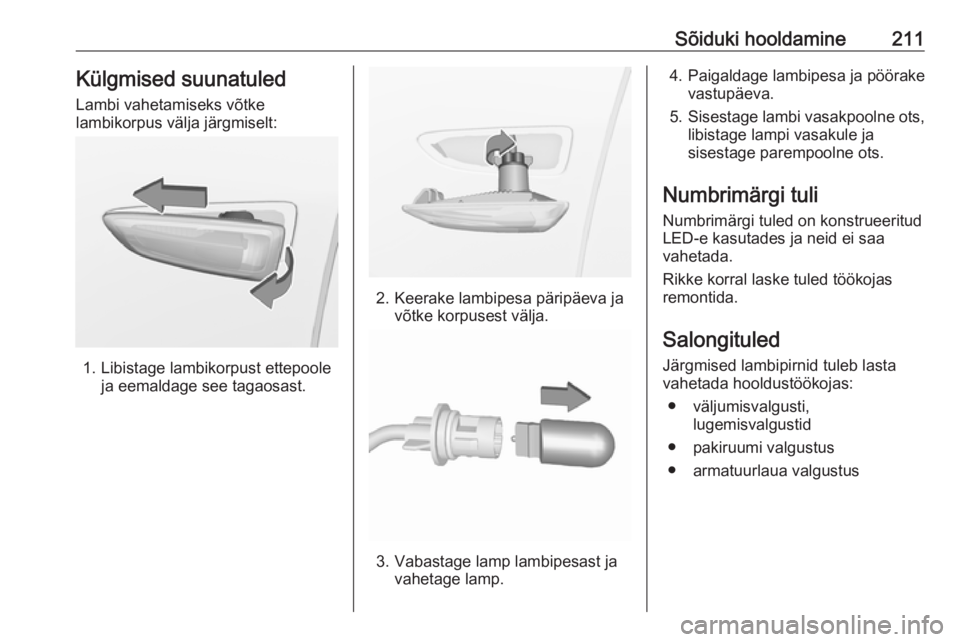

Sõiduki hooldamine211Külgmised suunatuledLambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lambikorpust ettepoole ja eemaldage see tagaosast.
2. Keerake lambipesa päripäeva javõtke korpusest välja.
3. Vabastage lamp lambipesast javahetage lamp.
4. Paigaldage lambipesa ja pöörakevastupäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuled on konstrueeritud LED-e kasutades ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.
Salongituled Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustus

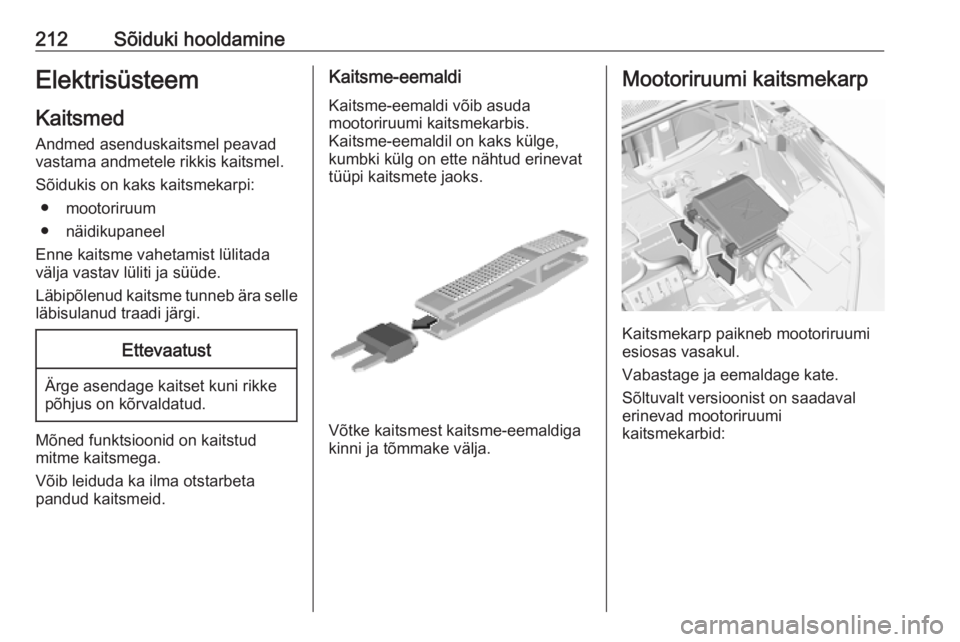

212Sõiduki hooldamineElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Kaitsme-eemaldil on kaks külge,
kumbki külg on ette nähtud erinevat tüüpi kaitsmete jaoks.
Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake välja.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.
Sõltuvalt versioonist on saadaval
erinevad mootoriruumi
kaitsmekarbid:

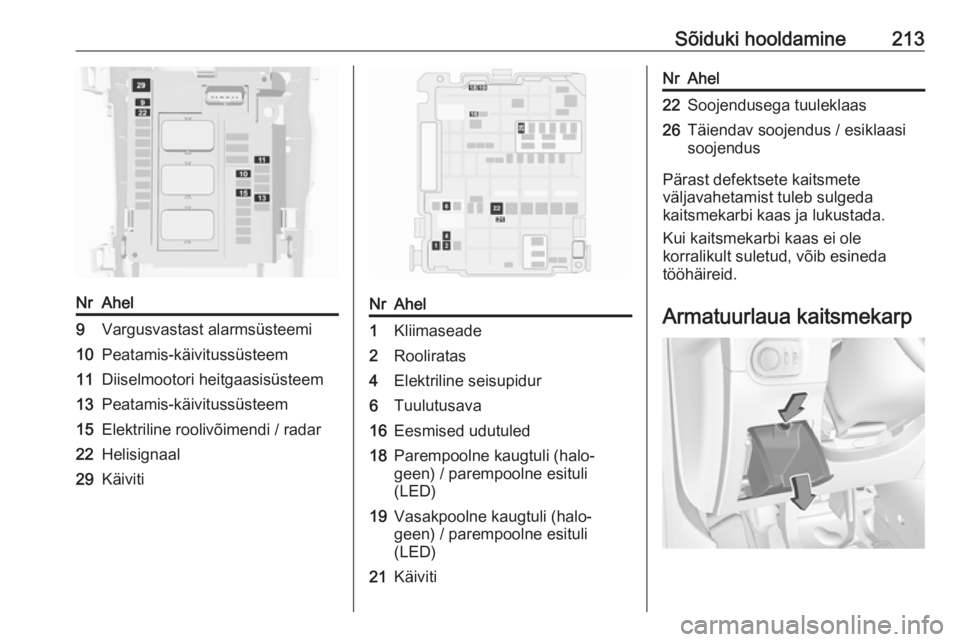

Sõiduki hooldamine213NrAhel9Vargusvastast alarmsüsteemi10Peatamis-käivitussüsteem11Diiselmootori heitgaasisüsteem13Peatamis-käivitussüsteem15Elektriline roolivõimendi / radar22Helisignaal29KäivitiNrAhel1Kliimaseade2Rooliratas4Elektriline seisupidur6Tuulutusava16Eesmised udutuled18Parempoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)19Vasakpoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)21KäivitiNrAhel22Soojendusega tuuleklaas26Täiendav soojendus / esiklaasi
soojendus
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja lukustada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp

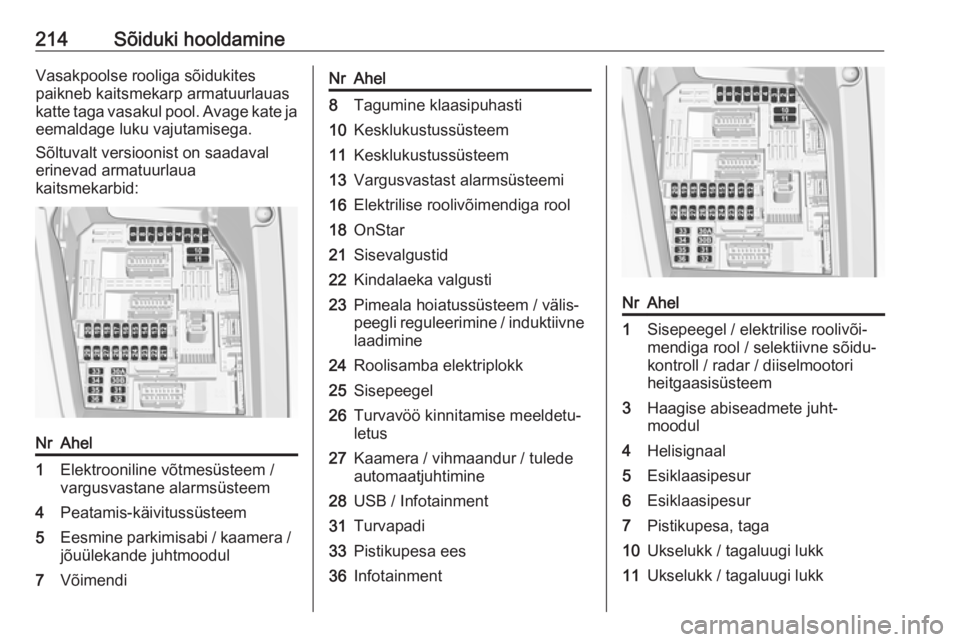

214Sõiduki hooldamineVasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
katte taga vasakul pool. Avage kate ja
eemaldage luku vajutamisega.
Sõltuvalt versioonist on saadaval
erinevad armatuurlaua
kaitsmekarbid:NrAhel1Elektrooniline võtmesüsteem /
vargusvastane alarmsüsteem4Peatamis-käivitussüsteem5Eesmine parkimisabi / kaamera / jõuülekande juhtmoodul7VõimendiNrAhel8Tagumine klaasipuhasti10Kesklukustussüsteem11Kesklukustussüsteem13Vargusvastast alarmsüsteemi16Elektrilise roolivõimendiga rool18OnStar21Sisevalgustid22Kindalaeka valgusti23Pimeala hoiatussüsteem / välis‐
peegli reguleerimine / induktiivne
laadimine24Roolisamba elektriplokk25Sisepeegel26Turvavöö kinnitamise meeldetu‐
letus27Kaamera / vihmaandur / tulede
automaatjuhtimine28USB / Infotainment31Turvapadi33Pistikupesa ees36InfotainmentNrAhel1Sisepeegel / elektrilise roolivõi‐
mendiga rool / selektiivne sõidu‐
kontroll / radar / diiselmootori
heitgaasisüsteem3Haagise abiseadmete juht‐
moodul4Helisignaal5Esiklaasipesur6Esiklaasipesur7Pistikupesa, taga10Ukselukk / tagaluugi lukk11Ukselukk / tagaluugi lukk
