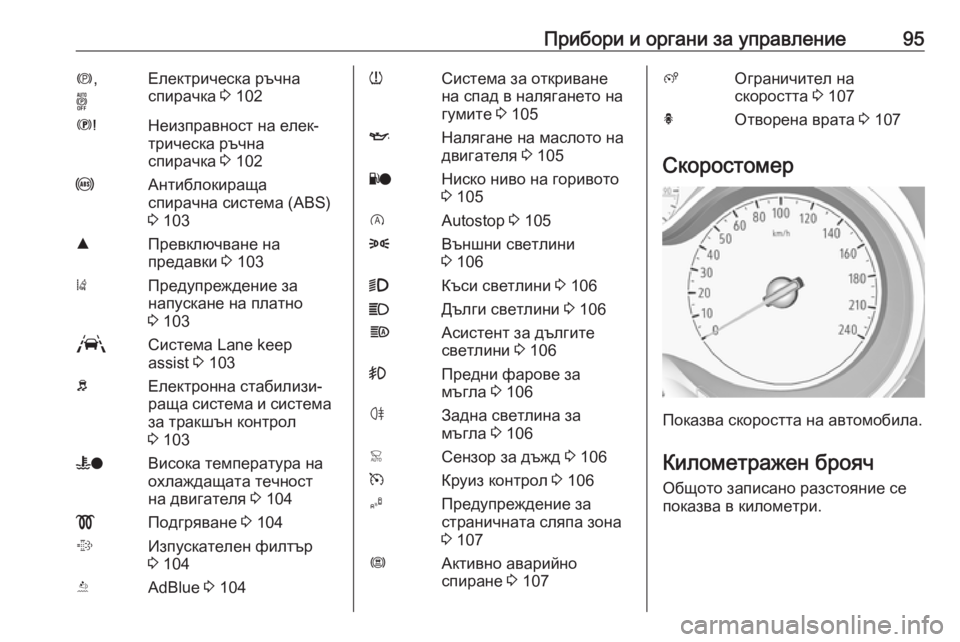

Page 97 of 307

Прибори и органи за управление95m,
oЕлектрическа ръчна
спирачка 3 102EНеизправност на елек‐
трическа ръчна
спирачка 3 102uАнтиблокираща
спирачна система (ABS)
3 103RПревключване на
предавки 3 103)Предупреждение за
напускане на платно
3 103LСистема Lane keep
assist 3 103bЕлектронна стабилизи‐
раща система и система
за тракшън контрол
3 103WoВисока температура на
охлаждащата течност
на двигателя 3 104!Подгряване 3 104%Изпускателен филтър
3 104YAdBlue 3 104wСистема за откриване
на спад в налягането на
гумите 3 105IНалягане на маслото на
двигателя 3 105YoНиско ниво на горивото
3 105DAutostop 3 1058Външни светлини
3 1069Къси светлини 3 106CДълги светлини 3 106fАсистент за дългите
светлини 3 106>Предни фарове за
мъгла 3 106øЗадна светлина за
мъгла 3 106<Сензор за дъжд 3 106mКруиз контрол 3 106BПредупреждение за
страничната сляпа зона
3 107ØАктивно аварийно
спиране 3 107ßОграничител на
скоростта 3 107hОтворена врата 3 107
Скоростомер
Показва скоростта на автомобила.
Километражен брояч
Общото записано разстояние се
показва в километри.
Page 98 of 307

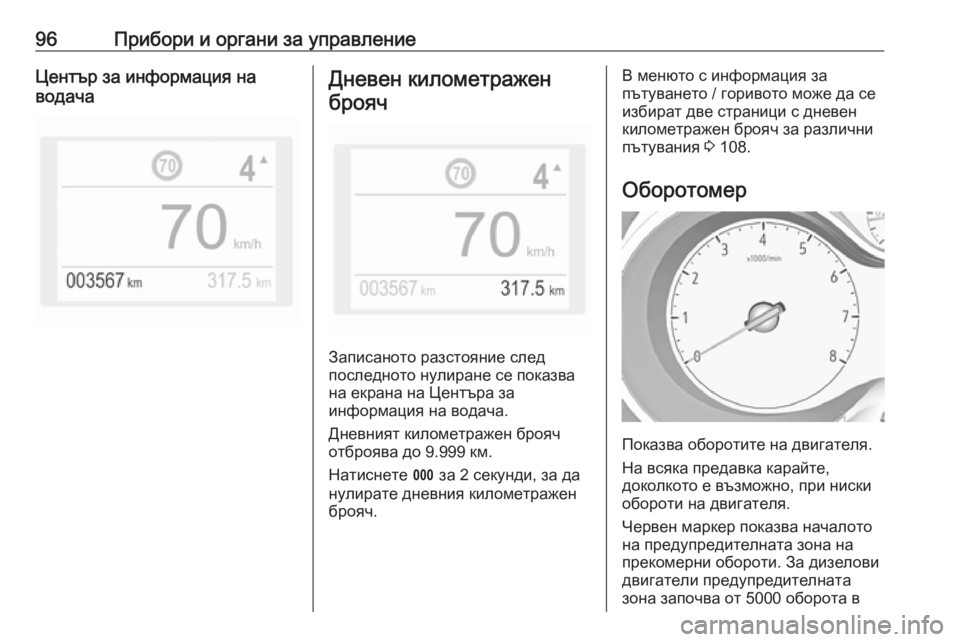

96Прибори и органи за управлениеЦентър за информация на
водачаДневен километражен
брояч
Записаното разстояние след
последното нулиране се показва
на екрана на Центъра за
информация на водача.
Дневният километражен брояч
отброява до 9.999 км.
Натиснете L за 2 секунди, за да
нулирате дневния километражен
брояч.
В менюто с информация за
пътуването / горивото може да се
избират две страници с дневен
километражен брояч за различни пътувания 3 108.
Оборотомер
Показва оборотите на двигателя.
На всяка предавка карайте,
доколкото е възможно, при ниски
обороти на двигателя.
Червен маркер показва началото
на предупредителната зона на
прекомерни обороти. За дизелови
двигатели предупредителната
зона започва от 5000 оборота в
Page 99 of 307

Прибори и органи за управление97минута. За бензинови двигатели
предупредителната зона започва
от 7000 оборота в минута.Внимание
Ако стрелката е в червената
предупредителна зона,
максимално допустимите
обороти за двигателя са
надхвърлени. Това
представлява риск за
двигателя.
Указател за горивото
Показва нивото на горивото.
Контролният индикатор o светва,
ако нивото на горивото е ниско.
Никога не допускайте резервоарът
за гориво да се изпразни докрай.
Поради останало гориво в
резервоара, при пълно зареждане
може да се окаже, че количеството на долятото гориво е по-малко от
специфицирания капацитет на
резервоара за гориво.
Указател за
температурата на
охлаждащата течност на двигателяПоказва температурата на
охлаждащата течност.50:работната температура на
двигателя все още не е
достигната90:нормална работна
температура130:прекалено висока
температура
Контролната лампа o свети, ако
температурата на охлаждащата
течност е прекалено висока.
Изключете незабавно двигателя.
Внимание
Ако температурата на
охлаждащата течност на
двигателя е прекалено висока, спрете автомобила и изключете двигателя. Има опасност за
двигателя. Проверете нивото на
охлаждащата течност.
Page 100 of 307

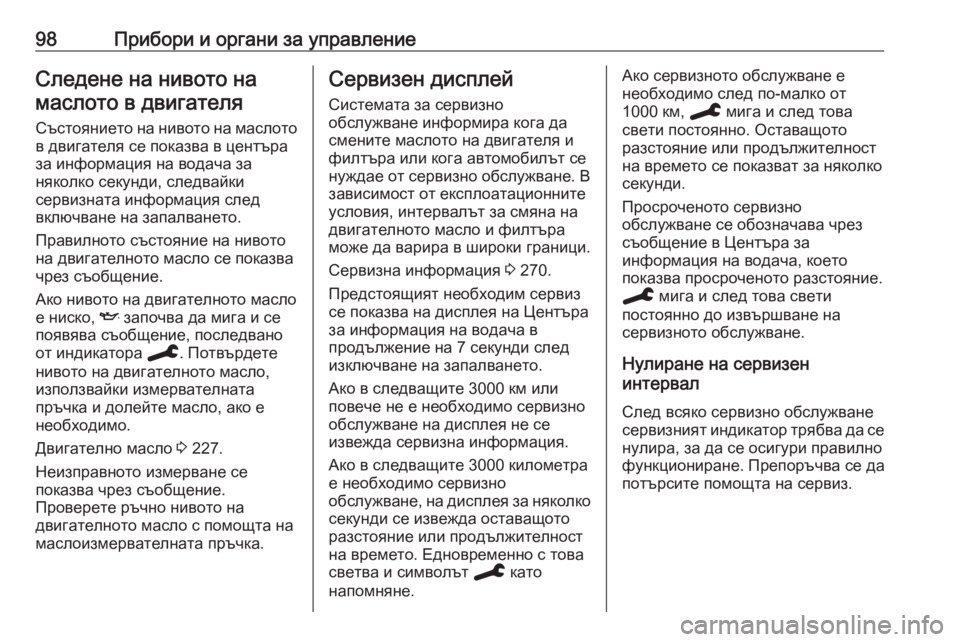

98Прибори и органи за управлениеСледене на нивото намаслото в двигателя
Състоянието на нивото на маслото
в двигателя се показва в центъра
за информация на водача за
няколко секунди, следвайки
сервизната информация след
включване на запалването.
Правилното състояние на нивото
на двигателното масло се показва
чрез съобщение.
Ако нивото на двигателното масло
е ниско, I започва да мига и се
появява съобщение, последвано
от индикатора C. Потвърдете
нивото на двигателното масло,
използвайки измервателната
пръчка и долейте масло, ако е необходимо.
Двигателно масло 3 227.
Неизправното измерване се
показва чрез съобщение.
Проверете ръчно нивото на
двигателното масло с помощта на
маслоизмервателната пръчка.Сервизен дисплей
Системата за сервизно
обслужване информира кога да
смените маслото на двигателя и
филтъра или кога автомобилът се
нуждае от сервизно обслужване. В
зависимост от експлоатационните
условия, интервалът за смяна на
двигателното масло и филтъра
може да варира в широки граници.
Сервизна информация 3 270.
Предстоящият необходим сервиз
се показва на дисплея на Центъра
за информация на водача в
продължение на 7 секунди след
изключване на запалването.
Ако в следващите 3000 км или
повече не е необходимо сервизно
обслужване на дисплея не се
извежда сервизна информация.
Ако в следващите 3000 километра
е необходимо сервизно
обслужване, на дисплея за няколко секунди се извежда оставащото
разстояние или продължителност
на времето. Едновременно с това
светва и символът C като
напомняне.Ако сервизното обслужване е
необходимо след по-малко от
1000 км, C мига и след това
свети постоянно. Оставащото
разстояние или продължителност
на времето се показват за няколко
секунди.
Просроченото сервизно
обслужване се обозначава чрез
съобщение в Центъра за
информация на водача, което
показва просроченото разстояние.
C мига и след това свети
постоянно до извършване на
сервизното обслужване.
Нулиране на сервизен
интервал
След всяко сервизно обслужване
сервизният индикатор трябва да се
нулира, за да се осигури правилно
функциониране. Препоръчва се да
потърсите помощта на сервиз.
Page 101 of 307

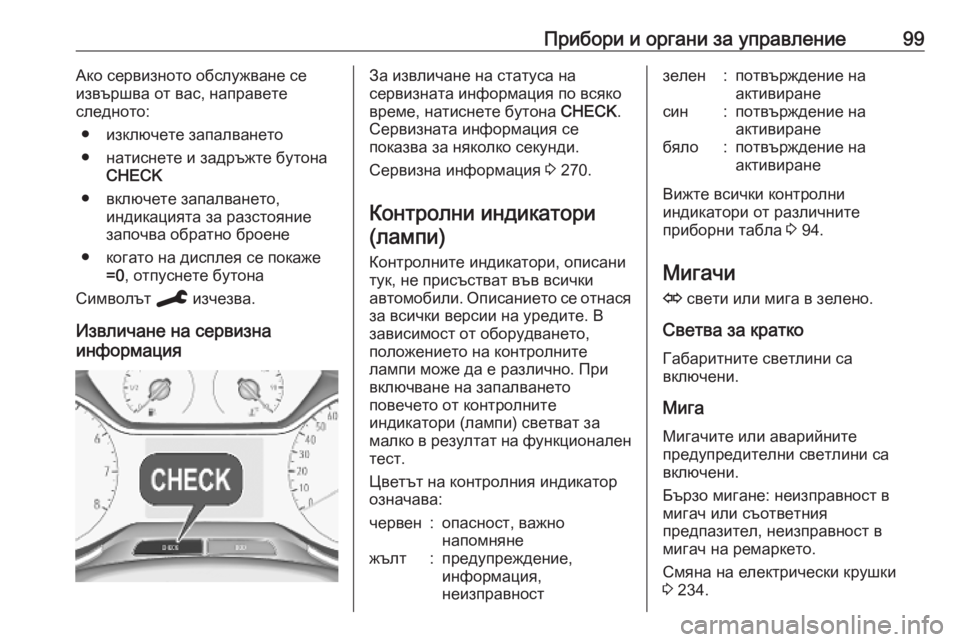

Прибори и органи за управление99Ако сервизното обслужване се
извършва от вас, направете
следното:
● изключете запалването
● натиснете и задръжте бутона CHECK
● включете запалването, индикацията за разстояние
започва обратно броене
● когато на дисплея се покаже =0, отпуснете бутона
Символът C изчезва.
Извличане на сервизна
информацияЗа извличане на статуса на
сервизната информация по всяко
време, натиснете бутона CHECK.
Сервизната информация се
показва за няколко секунди.
Сервизна информация 3 270.
Контролни индикатори (лампи)
Контролните индикатори, описанитук, не присъстват във всички
автомобили. Описанието се отнася
за всички версии на уредите. В
зависимост от оборудването,
положението на контролните
лампи може да е различно. При включване на запалването
повечето от контролните
индикатори (лампи) светват за
малко в резултат на функционален
тест.
Цветът на контролния индикатор
означава:червен:опасност, важно
напомнянежълт:предупреждение,
информация,
неизправностзелен:потвърждение на
активиранесин:потвърждение на
активиранебяло:потвърждение на
активиране
Вижте всички контролни
индикатори от различните
приборни табла 3 94.
Мигачи
O свети или мига в зелено.
Светва за кратко Габаритните светлини са
включени.
Мига
Мигачите или аварийните
предупредителни светлини са
включени.
Бързо мигане: неизправност в
мигач или съответния
предпазител, неизправност в
мигач на ремаркето.
Смяна на електрически крушки
3 234.
Page 102 of 307

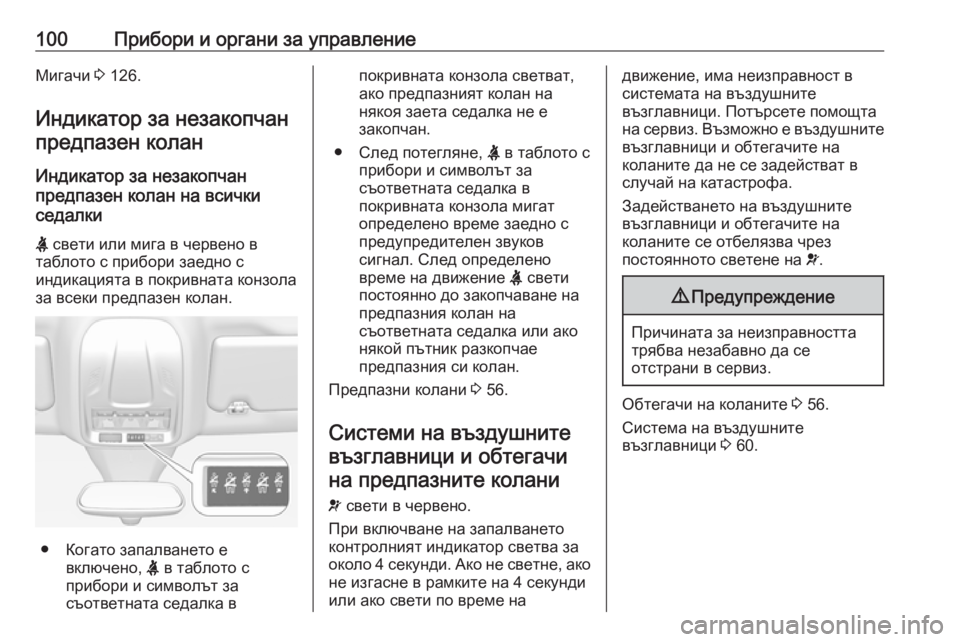

100Прибори и органи за управлениеМигачи 3 126.
Индикатор за незакопчан предпазен колан
Индикатор за незакопчан
предпазен колан на всички
седалки
X свети или мига в червено в
таблото с прибори заедно с
индикацията в покривната конзола
за всеки предпазен колан.
● Когато запалването е
включено, X в таблото с
прибори и символът за
съответната седалка в
покривната конзола светват, ако предпазният колан на
някоя заета седалка не е
закопчан.
● След потегляне, X в таблото с
прибори и символът за
съответната седалка в
покривната конзола мигат
определено време заедно с предупредителен звуков
сигнал. След определено
време на движение X свети
постоянно до закопчаване на
предпазния колан на
съответната седалка или ако някой пътник разкопчае
предпазния си колан.
Предпазни колани 3 56.
Системи на въздушните
възглавници и обтегачи на предпазните колани
v свети в червено.
При включване на запалването
контролният индикатор светва за
около 4 секунди. Ако не светне, ако
не изгасне в рамките на 4 секунди
или ако свети по време надвижение, има неизправност в
системата на въздушните
възглавници. Потърсете помощта
на сервиз. Възможно е въздушните възглавници и обтегачите на
коланите да не се задействат в
случай на катастрофа.
Задействането на въздушните
възглавници и обтегачите на
коланите се отбелязва чрез
постоянното светене на v.9 Предупреждение
Причината за неизправността
трябва незабавно да се
отстрани в сервиз.
Обтегачи на коланите 3 56.
Система на въздушните
възглавници 3 60.
Page 103 of 307

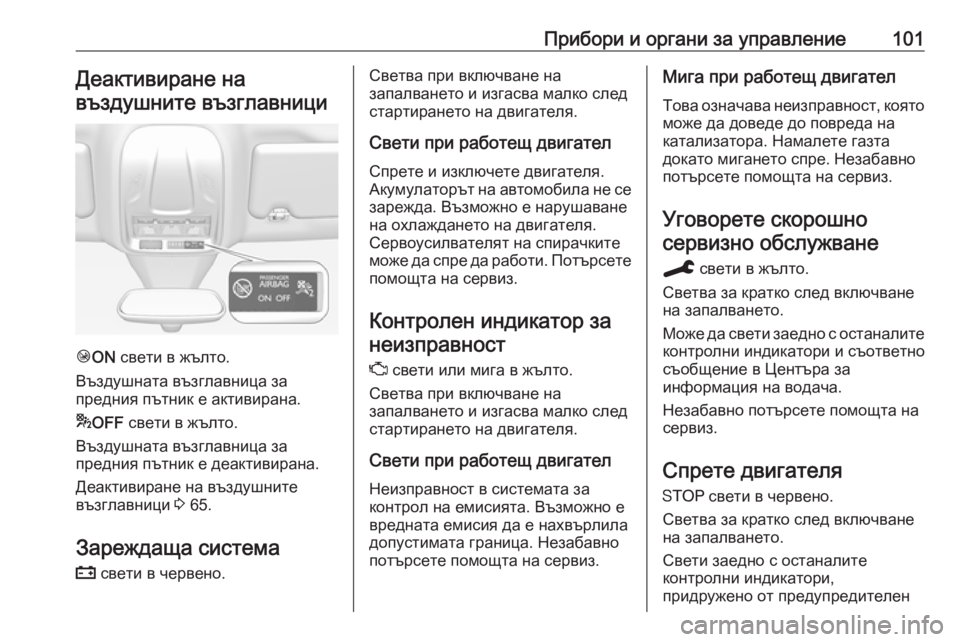

Прибори и органи за управление101Деактивиране на
въздушните възглавници
Ó ON свети в жълто.
Въздушната възглавница за
предния пътник е активирана.
* OFF свети в жълто.
Въздушната възглавница за
предния пътник е деактивирана.
Деактивиране на въздушните
възглавници 3 65.
Зареждаща система
p свети в червено.
Светва при включване на
запалването и изгасва малко след
стартирането на двигателя.
Свети при работещ двигател Спрете и изключете двигателя.
Акумулаторът на автомобила не се
зарежда. Възможно е нарушаване
на охлаждането на двигателя.
Сервоусилвателят на спирачките
може да спре да работи. Потърсете помощта на сервиз.
Контролен индикатор за неизправност
Z свети или мига в жълто.
Светва при включване на
запалването и изгасва малко след
стартирането на двигателя.
Свети при работещ двигател Неизправност в системата за
контрол на емисията. Възможно е
вредната емисия да е нахвърлила
допустимата граница. Незабавно
потърсете помощта на сервиз.Мига при работещ двигател
Това означава неизправност, коятоможе да доведе до повреда на
катализатора. Намалете газта
докато мигането спре. Незабавно
потърсете помощта на сервиз.
Уговорете скорошносервизно обслужване
C свети в жълто.
Светва за кратко след включване
на запалването.
Може да свети заедно с останалите
контролни индикатори и съответно
съобщение в Центъра за
информация на водача.
Незабавно потърсете помощта на
сервиз.
Спрете двигателя
Y свети в червено.
Светва за кратко след включване
на запалването.
Свети заедно с останалите
контролни индикатори,
придружено от предупредителен
Page 104 of 307

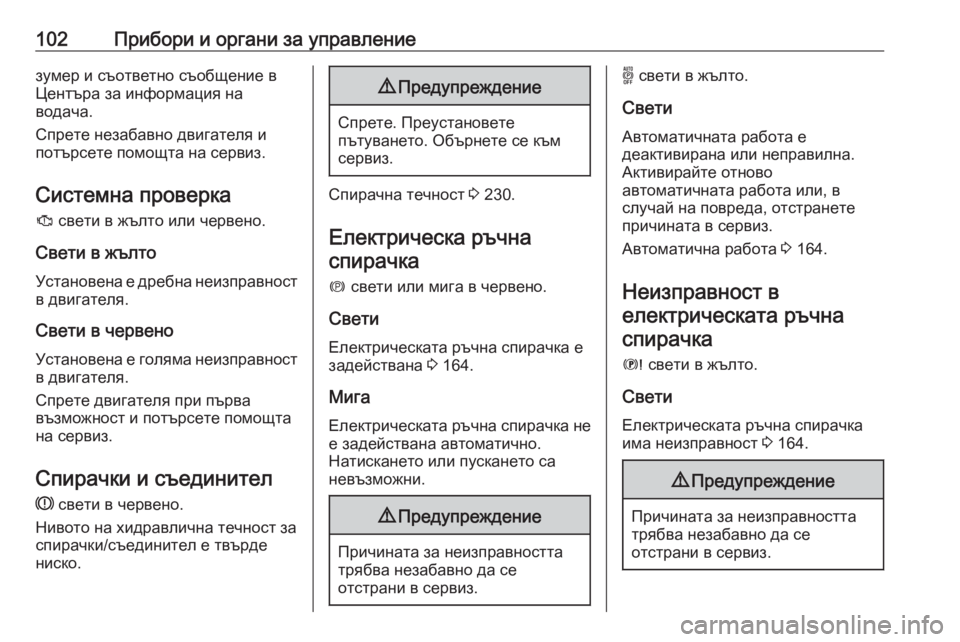

102Прибори и органи за управлениезумер и съответно съобщение в
Центъра за информация на
водача.
Спрете незабавно двигателя и
потърсете помощта на сервиз.
Системна проверка J свети в жълто или червено.
Свети в жълто Установена е дребна неизправност в двигателя.
Свети в червено
Установена е голяма неизправност в двигателя.
Спрете двигателя при първа
възможност и потърсете помощта
на сервиз.
Спирачки и съединител
R свети в червено.
Нивото на хидравлична течност за
спирачки/съединител е твърде
ниско.9 Предупреждение
Спрете. Преустановете
пътуването. Обърнете се към
сервиз.
Спирачна течност 3 230.
Електрическа ръчна спирачка
m свети или мига в червено.
Свети
Електрическата ръчна спирачка е
задействана 3 164.
Мига
Електрическата ръчна спирачка не е задействана автоматично.
Натискането или пускането са
невъзможни.
9 Предупреждение
Причината за неизправността
трябва незабавно да се
отстрани в сервиз.
o свети в жълто.
Свети
Автоматичната работа е деактивирана или неправилна.
Активирайте отново
автоматичната работа или, в
случай на повреда, отстранете
причината в сервиз.
Автоматична работа 3 164.
Неизправност в електрическата ръчнаспирачка
E свети в жълто.
Свети
Електрическата ръчна спирачка
има неизправност 3 164.9 Предупреждение
Причината за неизправността
трябва незабавно да се
отстрани в сервиз.
