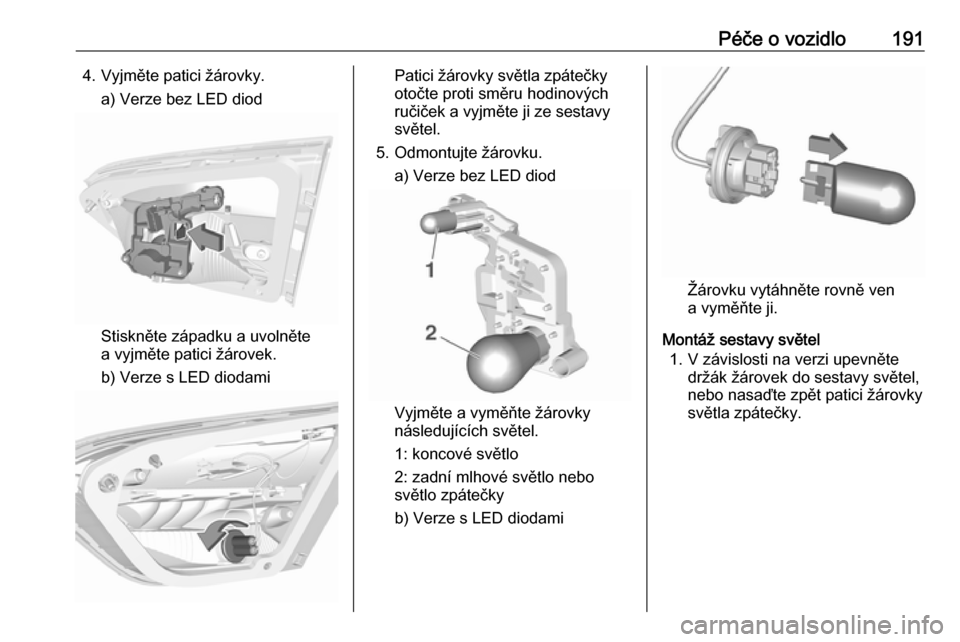

Péče o vozidlo1914. Vyjměte patici žárovky.a) Verze bez LED diod
Stiskněte západku a uvolněte
a vyjměte patici žárovek.
b) Verze s LED diodami
Patici žárovky světla zpátečky
otočte proti směru hodinových
ručiček a vyjměte ji ze sestavy
světel.
5. Odmontujte žárovku. a) Verze bez LED diod
Vyjměte a vyměňte žárovky
následujících světel.
1: koncové světlo
2: zadní mlhové světlo nebo
světlo zpátečky
b) Verze s LED diodami
Žárovku vytáhněte rovně ven
a vyměňte ji.
Montáž sestavy světel 1. V závislosti na verzi upevněte držák žárovek do sestavy světel,
nebo nasaďte zpět patici žárovky
světla zpátečky.

192Péče o vozidlo
2. Nasaďte sestavu světel dozadních výklopných dveří.
3. Sestavu světel zajistěte platovou maticí.
4. Nasaďte kryt do zadních výklopných dveří.

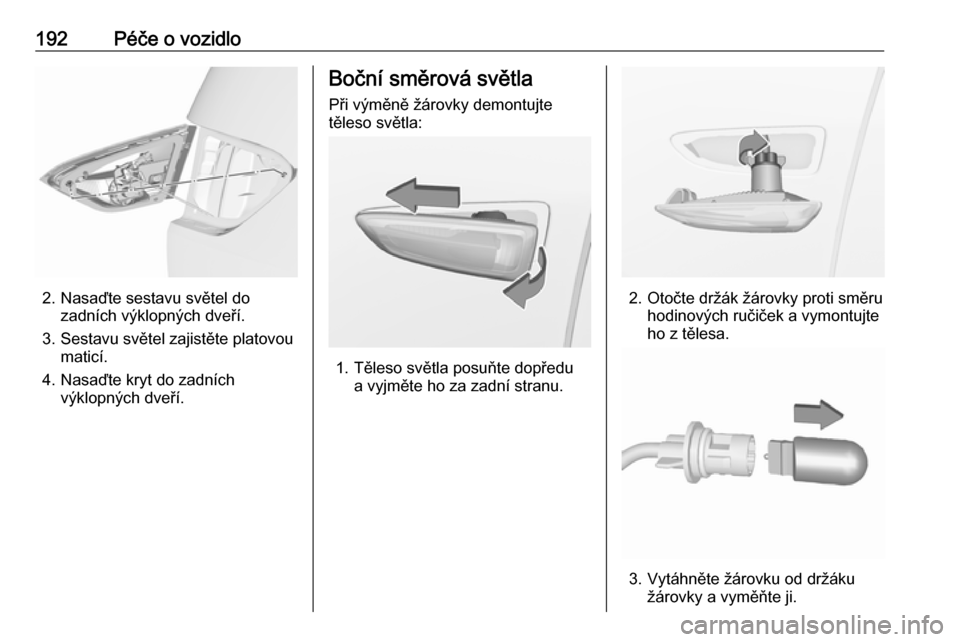

Boční směrová světla
Při výměně žárovky demontujte
těleso světla:
1. Těleso světla posuňte dopředu a vyjměte ho za zadní stranu.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujteho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.

Péče o vozidlo1934.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační značky
Osvětlení registrační značky je
provedeno LED světly, která nelze
vyměnit. Vadné diody LED nechte
vyměnit v odborném servisu.
Osvětlení interiéru
Následující žárovky nechte vyměnit
v servisní dílně:
● osvětlení interiéru, lampičky na čtení
● osvětlení zavazadlového prostoru
● osvětlení přístrojové deskyElektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Umístění tří pojistkových skříněk: ● motorový prostor
● přístrojová deska
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku.Výstraha
Pojistky nevyměňujte, dokud
nebude příčina závady
odstraněna.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru. Pinzeta na pojistky je
oboustranná, každá strana je určena
pro jiný typ pojistek.
Uchopte pojistku pinzetou na pojistky
a vytáhněte ji.

194Péče o vozidloPojistková skříňkav motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt z příchytek a sejměte
jej.
Č.Obvod1Ventilátor systému klimatizace2–3Pojistková skříňka karosérie4–5Pojistková skříňka v palubní
desce6Chladicí jednotka motoru7Modul řízení karoserie8Řízení motoru, palivové čerpadlo9Řízení motoruČ.Obvod10Řízení motoru11Řízení motoru12Chladicí jednotka motoru13Modul řízení karoserie14Inteligentní snímač baterie15–16Přední světla do mlhy17–18Pravé dálkové světlo19Levé dálkové světlo20Řízení motoru, palivové čerpadlo21Startér22–23Startér24Tažné zařízení25Pojistková skříňka v palubní
desce26Modul řízení převodovky

Péče o vozidlo195Č.Obvod27Modul řízení karoserie28Modul řízení motoru29Přední stěrač30Modul řízení karoserie
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
Pojistková skříňka na levé straně
přístrojové desky
U vozidel s levostranným řízením je
pojistková skříňka umístěna za
krytem v palubní desce. Uvolněte kryt na straně a sejmete jej.
Č.Obvod1Vnitřní zrcátko, výfukový systém, elektrický posilovač řízení,
snímač spojky, LPG, nastavo‐
vání vnějších zrcátek, indukční
dobíjení2–3Tažné zařízení4Houkačka5Čerpadlo ostřikovač čelního
skla / zadního okna

196Péče o vozidloČ.Obvod6Čerpadlo ostřikovač čelního
skla / zadního okna7Vyhřívání volantu8Zadní stěrač9–10Centrální zamykání11Centrální zamykání12Sestava sdružených přístrojů13Systém klimatizace, USB14OnStar15Sestava sdružených přístrojů,
systém klimatizace16Brzda, startér, vypnutý režim
zachovaného napájení17Sestava sdružených přístrojů18Progresivní parkovací asistent19Modul horního sloupku, řídicí
modul přívěsu20–Č.Obvod21Systém alarmu, tlačítko Start22Dešťový snímač, přední kamera23Modul dveří24Progresivní parkovací asistent,
kamera, informační systém25Airbag26Modul horního sloupku27Alarm28–29Informační systém30–31Informační systém32Přední napájecí zásuvka33–34Vyhřívaná vnější zrcátka, modul
dveříČ.Obvod35Sestava sdružených přístrojů,
spínač světel, progresivní parko‐
vací asistent, řídicí modul
převodovky36Komfortní osvětlení, světla
slunečních clon, osvětlení odklá‐ dací schránky v palubní desce

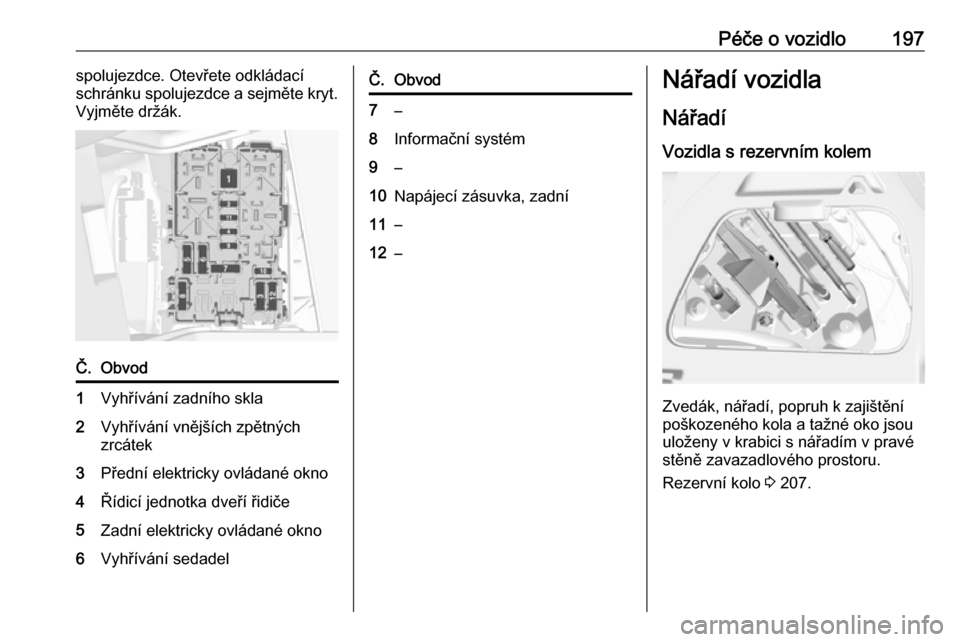

Pojistková skříňka na pravé
straně přístrojové desky
U vozidel s levostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce

Péče o vozidlo197spolujezdce. Otevřete odkládací
schránku spolujezdce a sejměte kryt.
Vyjměte držák.Č.Obvod1Vyhřívání zadního skla2Vyhřívání vnějších zpětných
zrcátek3Přední elektricky ovládané okno4Řídicí jednotka dveří řidiče5Zadní elektricky ovládané okno6Vyhřívání sedadelČ.Obvod7–8Informační systém9–10Napájecí zásuvka, zadní11–12–Nářadí vozidla
NářadíVozidla s rezervním kolem
Zvedák, nářadí, popruh k zajištění
poškozeného kola a tažné oko jsou
uloženy v krabici s nářadím v pravé
stěně zavazadlového prostoru.
Rezervní kolo 3 207.

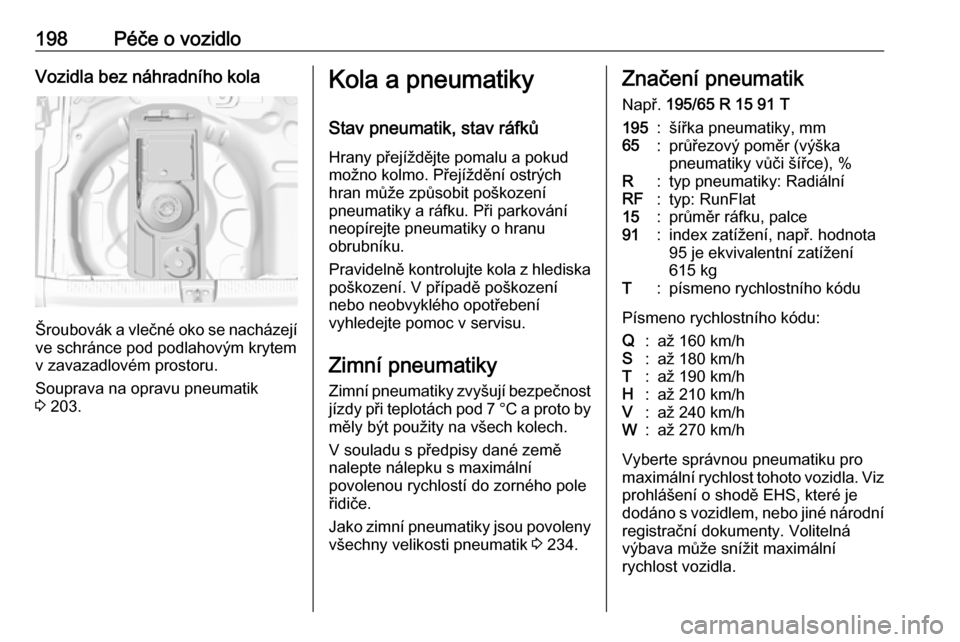

198Péče o vozidloVozidla bez náhradního kola
Šroubovák a vlečné oko se nacházejí
ve schránce pod podlahovým krytem
v zavazadlovém prostoru.
Souprava na opravu pneumatik
3 203.
Kola a pneumatiky
Stav pneumatik, stav ráfkůHrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost jízdy při teplotách pod 7 °C a proto by
měly být použity na všech kolech.
V souladu s předpisy dané země
nalepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 234.Značení pneumatik
Např. 195/65 R 15 91 T195:šířka pneumatiky, mm65:průřezový poměr (výška
pneumatiky vůči šířce), %R:typ pneumatiky: RadiálníRF:typ: RunFlat15:průměr ráfku, palce91:index zatížení, např. hodnota
95 je ekvivalentní zatížení
615 kgT:písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:až 160 km/hS:až 180 km/hT:až 190 km/hH:až 210 km/hV:až 240 km/hW:až 270 km/h
Vyberte správnou pneumatiku pro
maximální rychlost tohoto vozidla. Viz prohlášení o shodě EHS, které je
dodáno s vozidlem, nebo jiné národní
registrační dokumenty. Volitelná
výbava může snížit maximální
rychlost vozidla.
