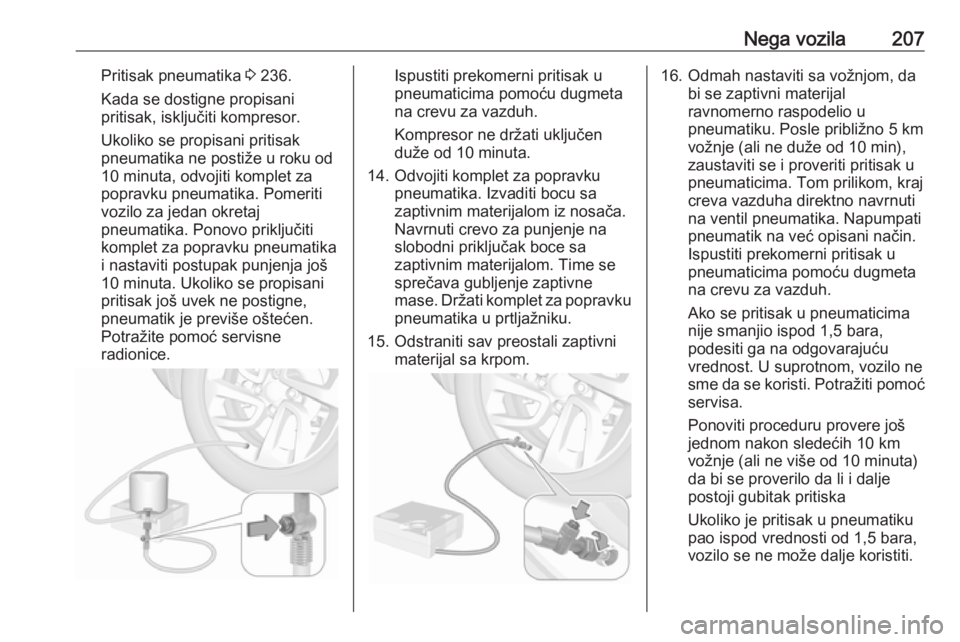

Nega vozila207Pritisak pneumatika 3 236.
Kada se dostigne propisani pritisak, isključiti kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
10 minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
10 minuta. Ukoliko se propisani
pritisak još uvek ne postigne,
pneumatik je previše oštećen.
Potražite pomoć servisne
radionice.Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Kompresor ne držati uključen
duže od 10 minuta.
14. Odvojiti komplet za popravku pneumatika. Izvaditi bocu sa
zaptivnim materijalom iz nosača.
Navrnuti crevo za punjenje na
slobodni priključak boce sa
zaptivnim materijalom. Time se
sprečava gubljenje zaptivne
mase. Držati komplet za popravku
pneumatika u prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.16. Odmah nastaviti sa vožnjom, da bi se zaptivni materijalravnomerno raspodelio u
pneumatiku. Posle približno 5 km
vožnje (ali ne duže od 10 min),
zaustaviti se i proveriti pritisak u
pneumaticima. Tom prilikom, kraj
creva vazduha direktno navrnuti
na ventil pneumatika. Napumpati
pneumatik na već opisani način.
Ispustiti prekomerni pritisak u
pneumaticima pomoću dugmeta
na crevu za vazduh.
Ako se pritisak u pneumaticima
nije smanjio ispod 1,5 bara,
podesiti ga na odgovarajuću
vrednost. U suprotnom, vozilo ne
sme da se koristi. Potražiti pomoć
servisa.
Ponoviti proceduru provere još
jednom nakon sledećih 10 km
vožnje (ali ne više od 10 minuta)
da bi se proverilo da li i dalje
postoji gubitak pritiska
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,5 bara,
vozilo se ne može dalje koristiti.

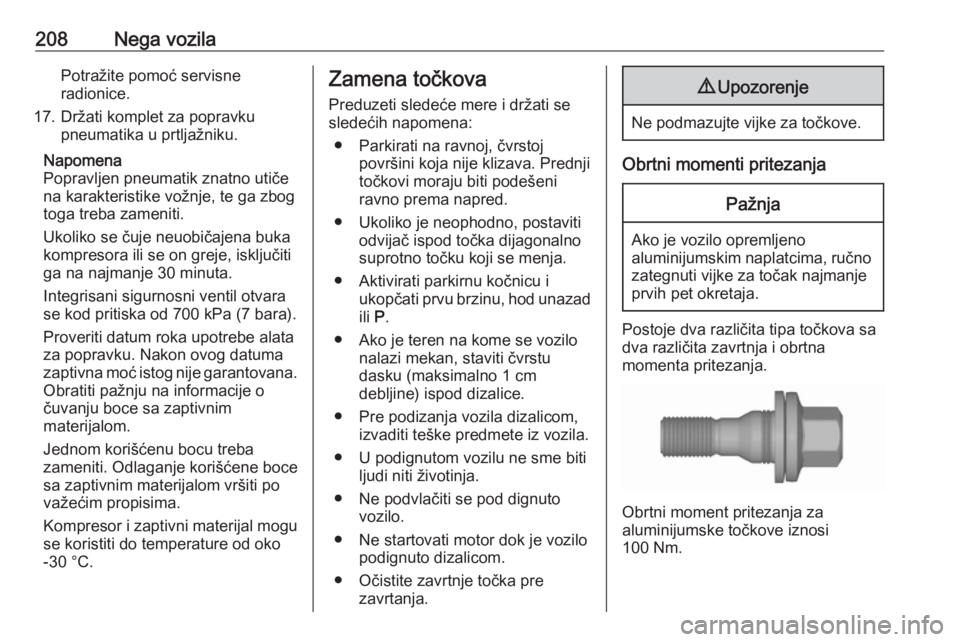

208Nega vozilaPotražite pomoć servisne
radionice.
17. Držati komplet za popravku pneumatika u prtljažniku.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil otvara
se kod pritiska od 700 kPa (7 bara).
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.Zamena točkova
Preduzeti sledeće mere i držati se
sledećih napomena:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednji
točkovi moraju biti podešeni
ravno prema napred.
● Ukoliko je neophodno, postaviti odvijač ispod točka dijagonalno
suprotno točku koji se menja.
● Aktivirati parkirnu kočnicu i ukopčati prvu brzinu, hod unazad
ili P.
● Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu
dasku (maksimalno 1 cm
debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Očistite zavrtnje točka pre zavrtanja.9Upozorenje
Ne podmazujte vijke za točkove.
Obrtni momenti pritezanja
Pažnja
Ako je vozilo opremljeno
aluminijumskim naplatcima, ručno
zategnuti vijke za točak najmanje
prvih pet okretaja.
Postoje dva različita tipa točkova sa
dva različita zavrtnja i obrtna
momenta pritezanja.
Obrtni moment pritezanja za
aluminijumske točkove iznosi
100 Nm.

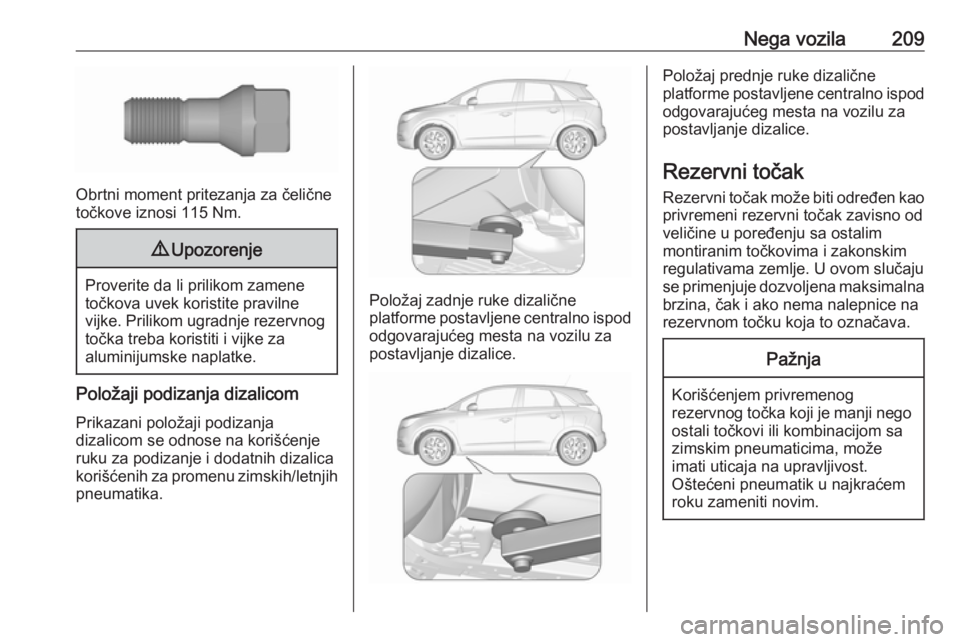

Nega vozila209
Obrtni moment pritezanja za čelične
točkove iznosi 115 Nm.
9 Upozorenje
Proverite da li prilikom zamene
točkova uvek koristite pravilne
vijke. Prilikom ugradnje rezervnog točka treba koristiti i vijke za
aluminijumske naplatke.
Položaji podizanja dizalicom
Prikazani položaji podizanja
dizalicom se odnose na korišćenje
ruku za podizanje i dodatnih dizalica
korišćenih za promenu zimskih/letnjih pneumatika.
Položaj zadnje ruke dizalične
platforme postavljene centralno ispod
odgovarajućeg mesta na vozilu za
postavljanje dizalice.
Položaj prednje ruke dizalične
platforme postavljene centralno ispod odgovarajućeg mesta na vozilu za
postavljanje dizalice.
Rezervni točak Rezervni točak može biti određen kao
privremeni rezervni točak zavisno od
veličine u poređenju sa ostalim
montiranim točkovima i zakonskim
regulativama zemlje. U ovom slučaju
se primenjuje dozvoljena maksimalna
brzina, čak i ako nema nalepnice na
rezervnom točku koja to označava.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.

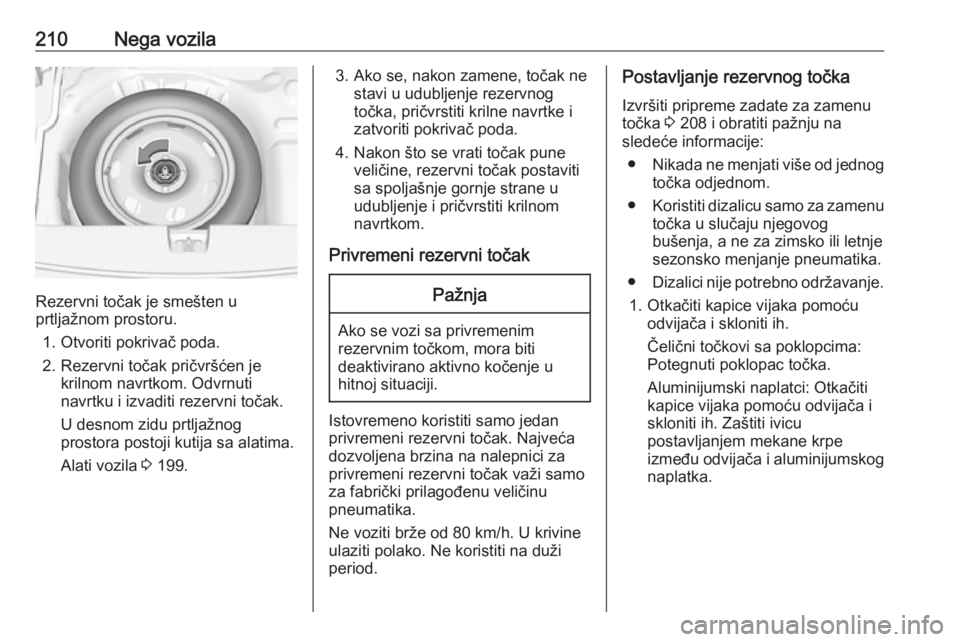

210Nega vozila
Rezervni točak je smešten u
prtljažnom prostoru.
1. Otvoriti pokrivač poda.
2. Rezervni točak pričvršćen je krilnom navrtkom. Odvrnuti
navrtku i izvaditi rezervni točak.
U desnom zidu prtljažnog
prostora postoji kutija sa alatima.
Alati vozila 3 199.
3. Ako se, nakon zamene, točak ne
stavi u udubljenje rezervnogtočka, pričvrstiti krilne navrtke i
zatvoriti pokrivač poda.
4. Nakon što se vrati točak pune veličine, rezervni točak postaviti
sa spoljašnje gornje strane u
udubljenje i pričvrstiti krilnom
navrtkom.
Privremeni rezervni točakPažnja
Ako se vozi sa privremenim
rezervnim točkom, mora biti
deaktivirano aktivno kočenje u
hitnoj situaciji.
Istovremeno koristiti samo jedan
privremeni rezervni točak. Najveća dozvoljena brzina na nalepnici za
privremeni rezervni točak važi samo
za fabrički prilagođenu veličinu
pneumatika.
Ne voziti brže od 80 km/h. U krivine
ulaziti polako. Ne koristiti na duži
period.
Postavljanje rezervnog točka
Izvršiti pripreme zadate za zamenu
točka 3 208 i obratiti pažnju na
sledeće informacije:
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
1. Otkačiti kapice vijaka pomoću odvijača i skloniti ih.
Čelični točkovi sa poklopcima:
Potegnuti poklopac točka.
Aluminijumski naplatci: Otkačiti
kapice vijaka pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog
naplatka.

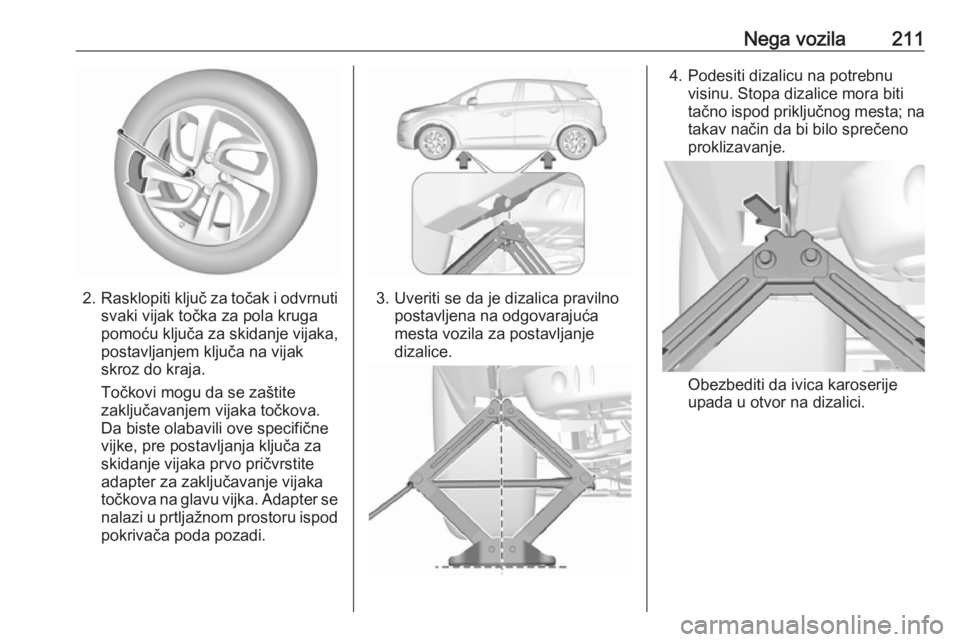

Nega vozila211
2.Rasklopiti ključ za točak i odvrnuti
svaki vijak točka za pola kruga
pomoću ključa za skidanje vijaka,
postavljanjem ključa na vijak
skroz do kraja.
Točkovi mogu da se zaštite
zaključavanjem vijaka točkova.
Da biste olabavili ove specifične
vijke, pre postavljanja ključa za
skidanje vijaka prvo pričvrstite
adapter za zaključavanje vijaka
točkova na glavu vijka. Adapter se nalazi u prtljažnom prostoru ispod
pokrivača poda pozadi.3. Uveriti se da je dizalica pravilno postavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Obezbediti da ivica karoserije
upada u otvor na dizalici.

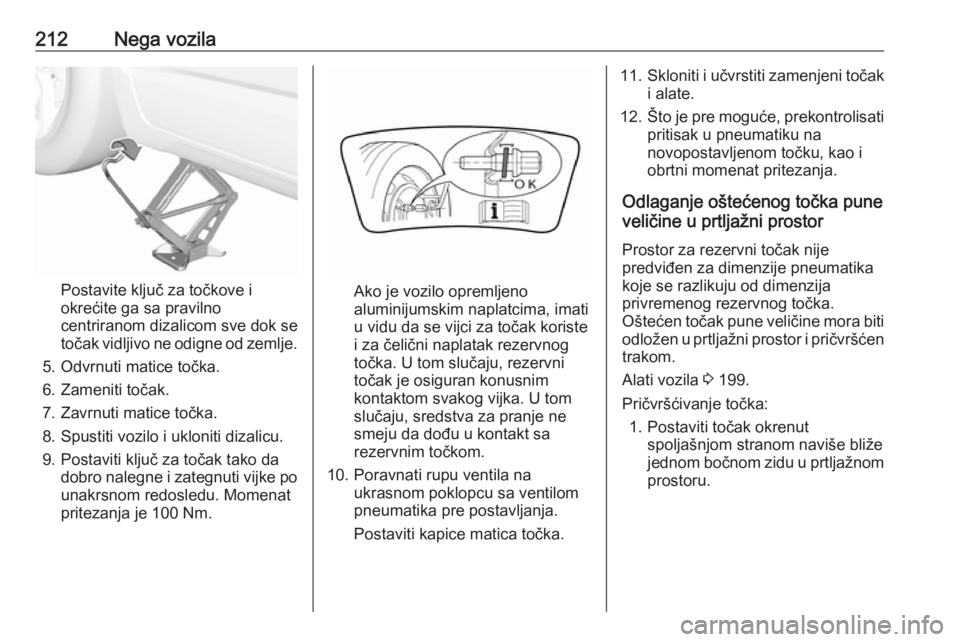

212Nega vozila
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
5. Odvrnuti matice točka.
6. Zameniti točak.
7. Zavrnuti matice točka.
8. Spustiti vozilo i ukloniti dizalicu.
9. Postaviti ključ za točak tako da dobro nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 100 Nm.Ako je vozilo opremljeno
aluminijumskim naplatcima, imati
u vidu da se vijci za točak koriste
i za čelični naplatak rezervnog
točka. U tom slučaju, rezervni
točak je osiguran konusnim
kontaktom svakog vijka. U tom
slučaju, sredstva za pranje ne
smeju da dođu u kontakt sa
rezervnim točkom.
10. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice matica točka.
11. Skloniti i učvrstiti zamenjeni točak
i alate.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
obrtni momenat pritezanja.
Odlaganje oštećenog točka pune
veličine u prtljažni prostor
Prostor za rezervni točak nije
predviđen za dimenzije pneumatika koje se razlikuju od dimenzija
privremenog rezervnog točka.
Oštećen točak pune veličine mora biti odložen u prtljažni prostor i pričvršćen
trakom.
Alati vozila 3 199.
Pričvršćivanje točka: 1. Postaviti točak okrenut spoljašnjom stranom naviše bližejednom bočnom zidu u prtljažnom
prostoru.

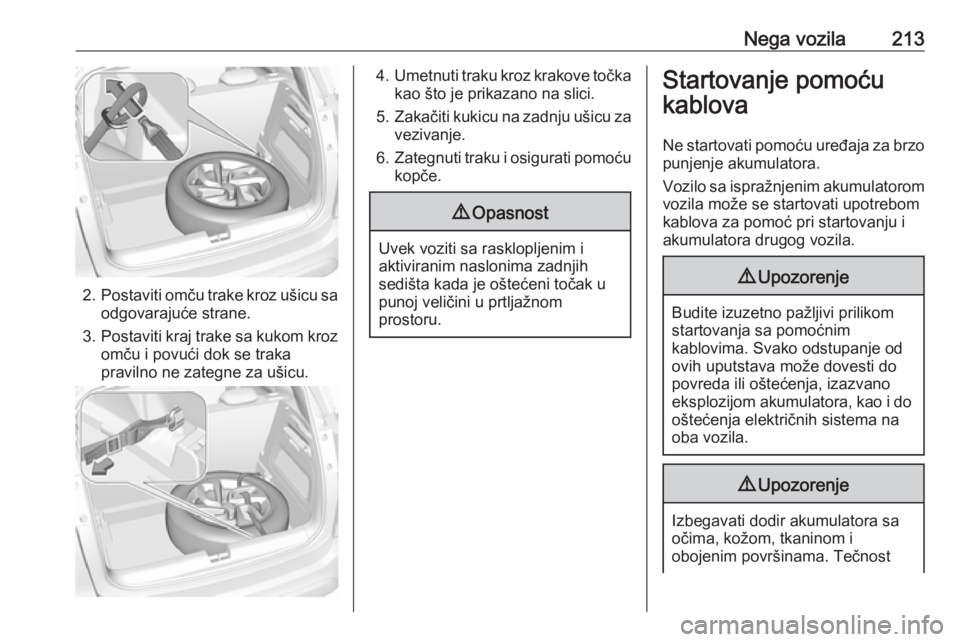

Nega vozila213
2.Postaviti omču trake kroz ušicu sa
odgovarajuće strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju ušicu za
vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.9 Opasnost
Uvek voziti sa rasklopljenim i
aktiviranim naslonima zadnjih
sedišta kada je oštećeni točak u
punoj veličini u prtljažnom
prostoru.
Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzopunjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom vozila može se startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost

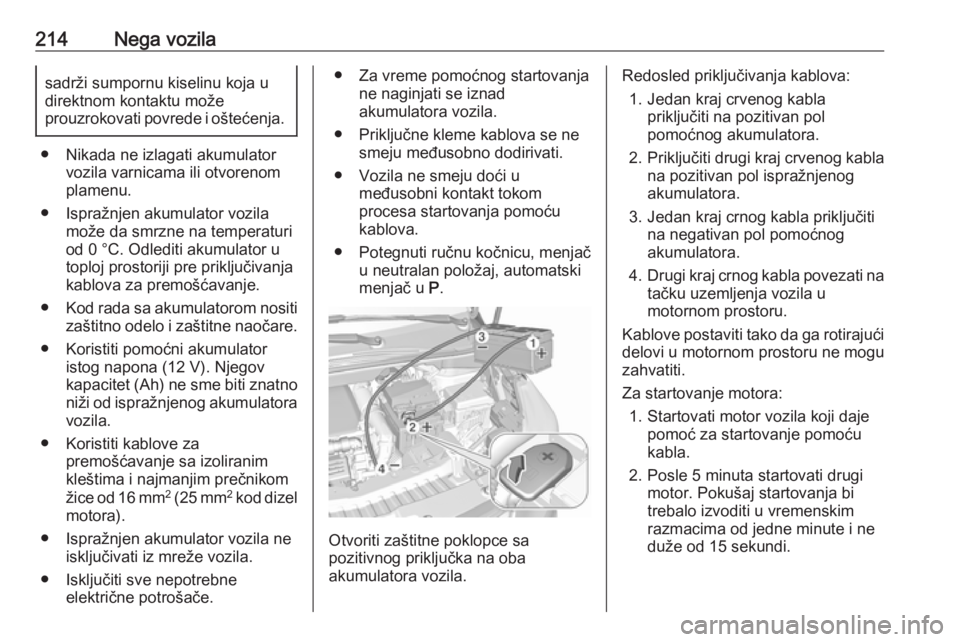

214Nega vozilasadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator vozila varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator vozila može da smrzne na temperaturi
od 0 °C. Odlediti akumulator u
toploj prostoriji pre priključivanja
kablova za premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne sme biti znatno
niži od ispražnjenog akumulatora vozila.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator vozila ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.
● Za vreme pomoćnog startovanjane naginjati se iznad
akumulatora vozila.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
Otvoriti zaštitne poklopce sa
pozitivnog priključka na oba
akumulatora vozila.
Redosled priključivanja kablova:
1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Drugi kraj crnog kabla povezati na
tačku uzemljenja vozila u motornom prostoru.
Kablove postaviti tako da ga rotirajući
delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koji daje pomoć za startovanje pomoću
kabla.
2. Posle 5 minuta startovati drugi motor. Pokušaj startovanja bi
trebalo izvoditi u vremenskim
razmacima od jedne minute i ne
duže od 15 sekundi.
