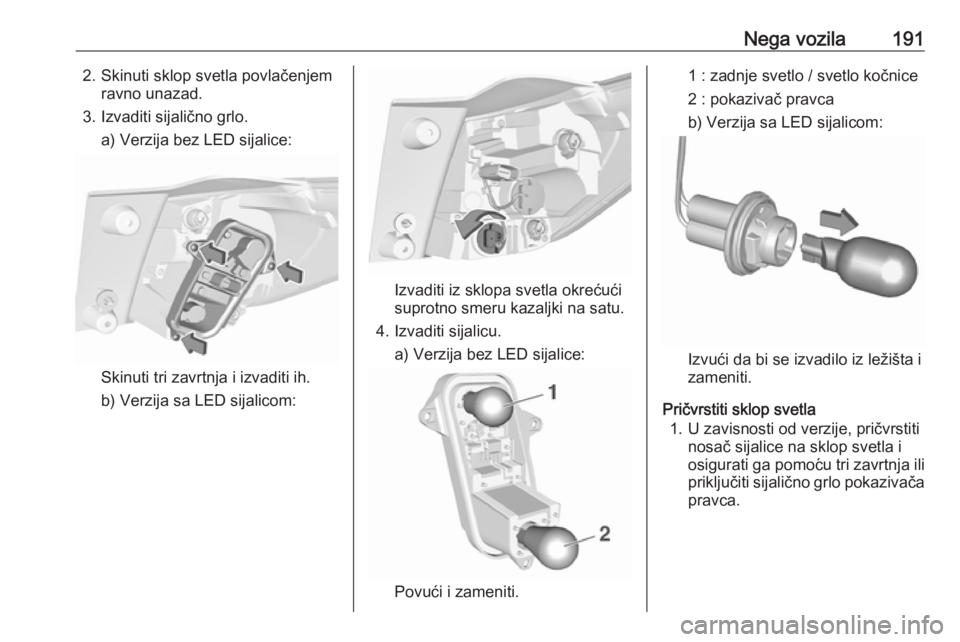

Nega vozila1912. Skinuti sklop svetla povlačenjemravno unazad.
3. Izvaditi sijalično grlo. a) Verzija bez LED sijalice:
Skinuti tri zavrtnja i izvaditi ih.
b) Verzija sa LED sijalicom:
Izvaditi iz sklopa svetla okrećući
suprotno smeru kazaljki na satu.
4. Izvaditi sijalicu. a) Verzija bez LED sijalice:
Povući i zameniti.
1 : zadnje svetlo / svetlo kočnice
2 : pokazivač pravca b) Verzija sa LED sijalicom:
Izvući da bi se izvadilo iz ležišta i
zameniti.
Pričvrstiti sklop svetla 1. U zavisnosti od verzije, pričvrstiti nosač sijalice na sklop svetla i
osigurati ga pomoću tri zavrtnja ili priključiti sijalično grlo pokazivača
pravca.

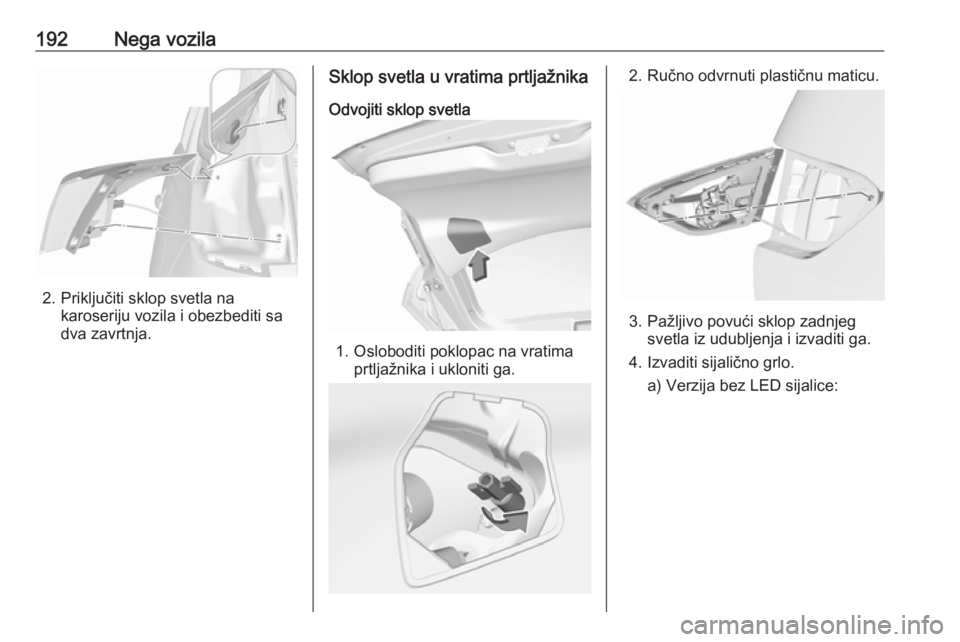

192Nega vozila
2. Priključiti sklop svetla nakaroseriju vozila i obezbediti sa
dva zavrtnja.
Sklop svetla u vratima prtljažnika
Odvojiti sklop svetla
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Izvaditi sijalično grlo. a) Verzija bez LED sijalice:

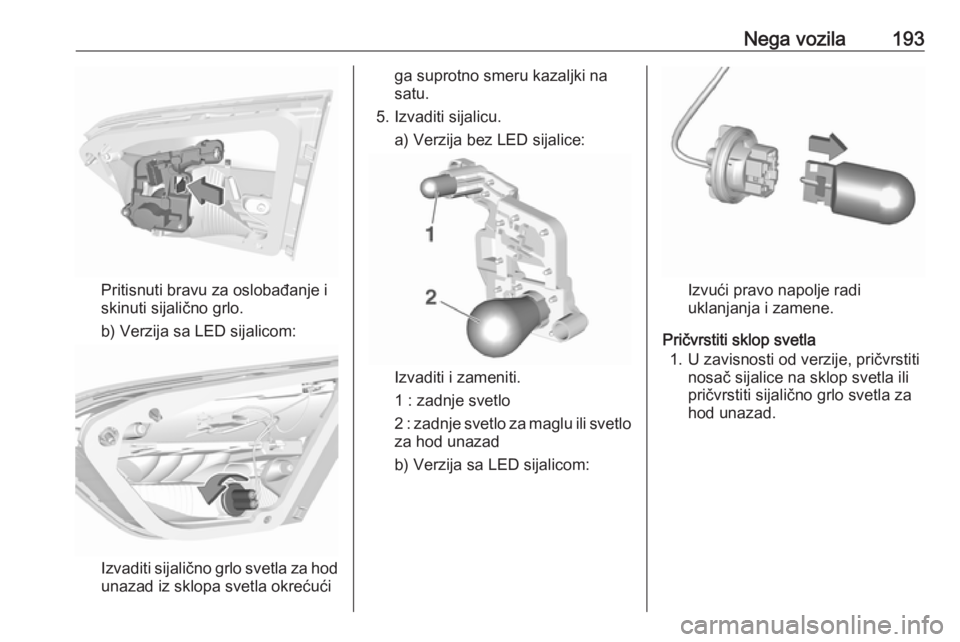

Nega vozila193
Pritisnuti bravu za oslobađanje i
skinuti sijalično grlo.
b) Verzija sa LED sijalicom:
Izvaditi sijalično grlo svetla za hod unazad iz sklopa svetla okrećući
ga suprotno smeru kazaljki na
satu.
5. Izvaditi sijalicu. a) Verzija bez LED sijalice:
Izvaditi i zameniti.
1 : zadnje svetlo
2 : zadnje svetlo za maglu ili svetlo
za hod unazad
b) Verzija sa LED sijalicom:
Izvući pravo napolje radi
uklanjanja i zamene.
Pričvrstiti sklop svetla 1. U zavisnosti od verzije, pričvrstiti nosač sijalice na sklop svetla ili
pričvrstiti sijalično grlo svetla za
hod unazad.

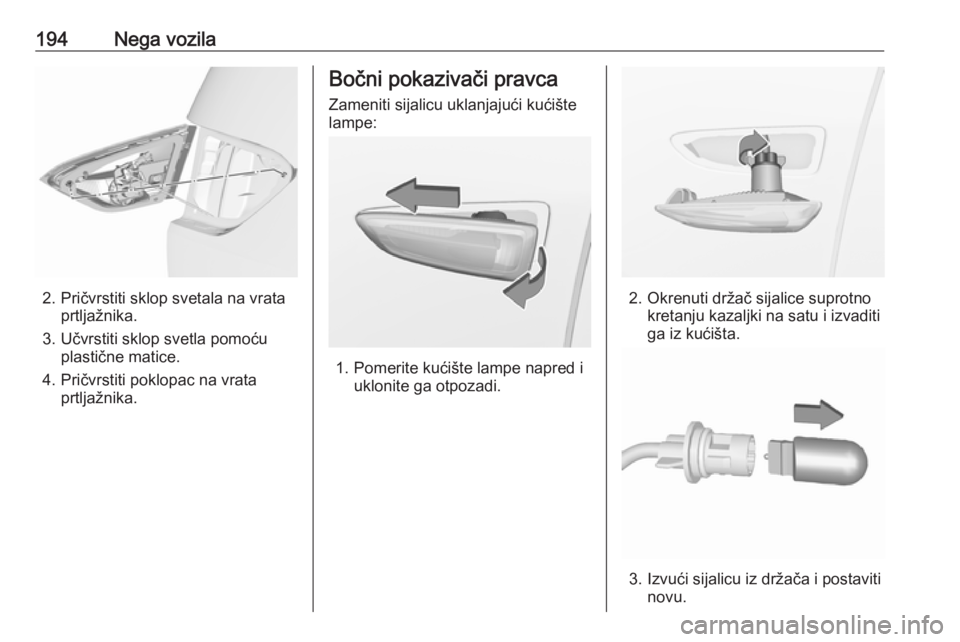

194Nega vozila
2. Pričvrstiti sklop svetala na vrataprtljažnika.
3. Učvrstiti sklop svetla pomoću plastične matice.
4. Pričvrstiti poklopac na vrata prtljažnika.
Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Pomerite kućište lampe napred i uklonite ga otpozadi.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

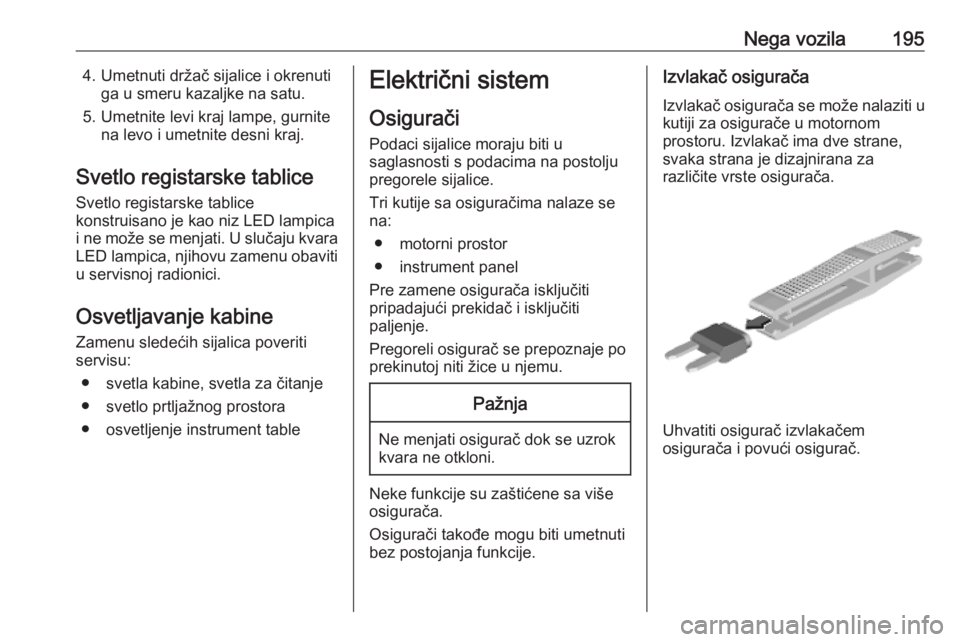

Nega vozila1954. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
Svetlo registarske tablice
konstruisano je kao niz LED lampica
i ne može se menjati. U slučaju kvara LED lampica, njihovu zamenu obaviti
u servisnoj radionici.
Osvetljavanje kabine
Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● osvetljenje instrument tableElektrični sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
Tri kutije sa osiguračima nalaze se
na:
● motorni prostor
● instrument panel
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru. Izvlakač ima dve strane,
svaka strana je dizajnirana za
različite vrste osigurača.
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.

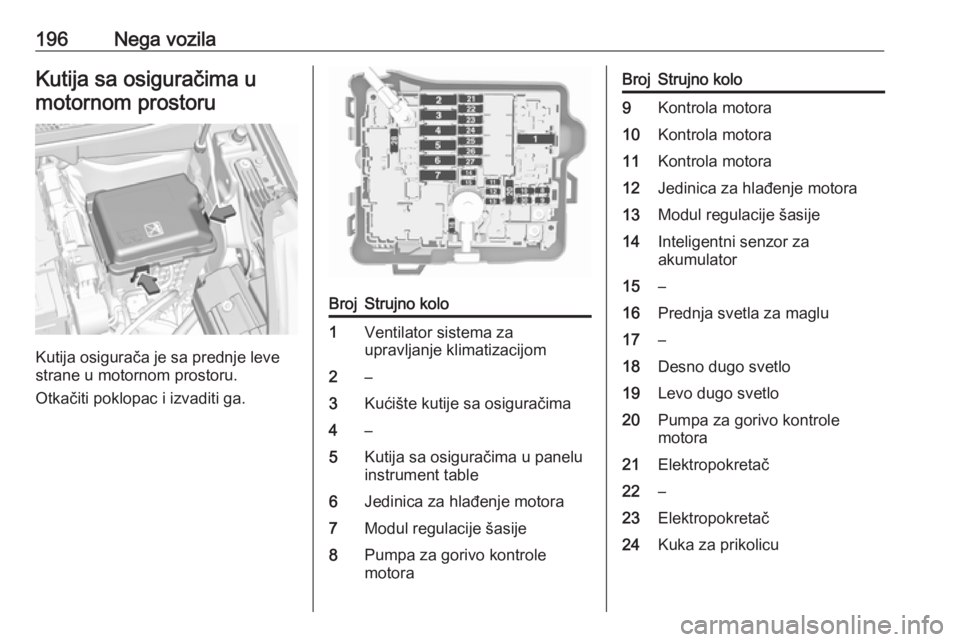

196Nega vozilaKutija sa osiguračima umotornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.
BrojStrujno kolo1Ventilator sistema za
upravljanje klimatizacijom2–3Kućište kutije sa osiguračima4–5Kutija sa osiguračima u panelu
instrument table6Jedinica za hlađenje motora7Modul regulacije šasije8Pumpa za gorivo kontrole
motoraBrojStrujno kolo9Kontrola motora10Kontrola motora11Kontrola motora12Jedinica za hlađenje motora13Modul regulacije šasije14Inteligentni senzor za
akumulator15–16Prednja svetla za maglu17–18Desno dugo svetlo19Levo dugo svetlo20Pumpa za gorivo kontrole
motora21Elektropokretač22–23Elektropokretač24Kuka za prikolicu

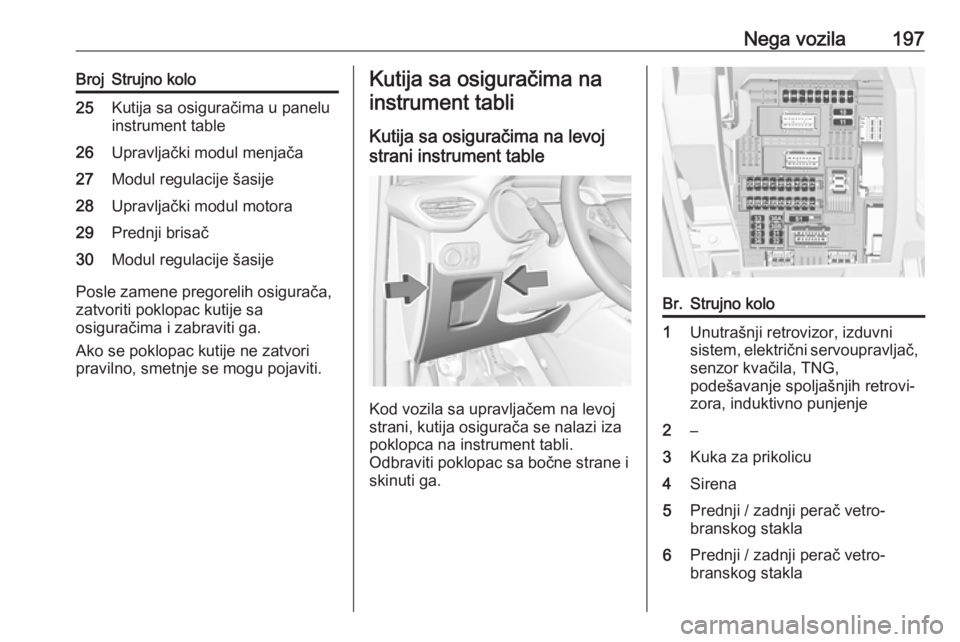

Nega vozila197BrojStrujno kolo25Kutija sa osiguračima u panelu
instrument table26Upravljački modul menjača27Modul regulacije šasije28Upravljački modul motora29Prednji brisač30Modul regulacije šasije
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima na levoj
strani instrument table
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
poklopca na instrument tabli.
Odbraviti poklopac sa bočne strane i
skinuti ga.
Br.Strujno kolo1Unutrašnji retrovizor, izduvni
sistem, električni servoupravljač,
senzor kvačila, TNG,
podešavanje spoljašnjih retrovi‐
zora, induktivno punjenje2–3Kuka za prikolicu4Sirena5Prednji / zadnji perač vetro‐
branskog stakla6Prednji / zadnji perač vetro‐
branskog stakla

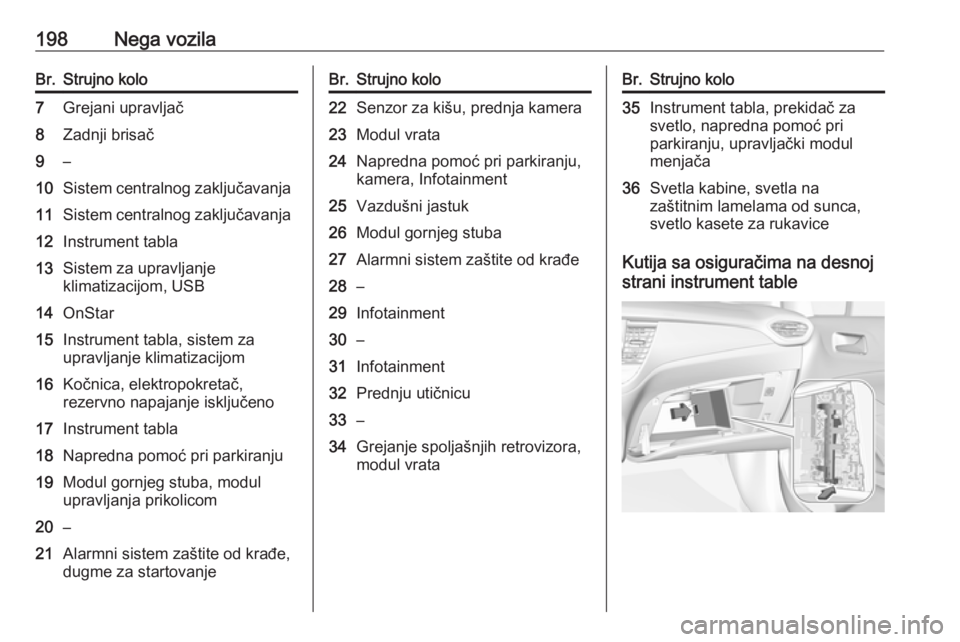

198Nega vozilaBr.Strujno kolo7Grejani upravljač8Zadnji brisač9–10Sistem centralnog zaključavanja11Sistem centralnog zaključavanja12Instrument tabla13Sistem za upravljanje
klimatizacijom, USB14OnStar15Instrument tabla, sistem za
upravljanje klimatizacijom16Kočnica, elektropokretač,
rezervno napajanje isključeno17Instrument tabla18Napredna pomoć pri parkiranju19Modul gornjeg stuba, modul
upravljanja prikolicom20–21Alarmni sistem zaštite od krađe,
dugme za startovanjeBr.Strujno kolo22Senzor za kišu, prednja kamera23Modul vrata24Napredna pomoć pri parkiranju,
kamera, Infotainment25Vazdušni jastuk26Modul gornjeg stuba27Alarmni sistem zaštite od krađe28–29Infotainment30–31Infotainment32Prednju utičnicu33–34Grejanje spoljašnjih retrovizora,
modul vrataBr.Strujno kolo35Instrument tabla, prekidač za
svetlo, napredna pomoć pri
parkiranju, upravljački modul
menjača36Svetla kabine, svetla na
zaštitnim lamelama od sunca,
svetlo kasete za rukavice
Kutija sa osiguračima na desnoj
strani instrument table
