2019.75 OPEL CROSSLAND X Manuale di uso e manutenzione (in Italian)

Guida e funzionamento159● il sensore nel parabrezza è bloc‐cato da neve, ghiaccio, neve
mista a fango, fango, sporcizia,
ecc.
● il parabrezza è danneggiato o con presenza di oggetti estranei,
ad es. autoadesivi
Sistema di ausilio al parcheggio
Informazioni generali Il sistema si spegne automaticamente quando un rimorchio o un portabici‐
clette viene collegato al gancio traino.9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Con l'assistenza al parcheggio è più
facile calcolare la distanza tra il
veicolo e gli ostacoli. Il sistema
informa e avvisa il conducente tramite segnalazioni acustiche e indicazioni
sul display.
I segnali acustici vengono riprodotti
sul lato in cui il veicolo è più vicino a
un ostacolo. La frequenza dei segnali
acustici aumenta con l'avvicinarsi del
veicolo all'ostacolo. Quando la
distanza è inferiore a circa 30 cm, il
segnale acustico diventa continuo.
Sistema di ausilio al parcheggio
posterioreIl sistema è dotato di sensori di
parcheggio ad ultrasuoni ubicati nel paraurti posteriore.
Attivazione
Il sistema di ausilio al parcheggio
posteriore si attiva quando la retro‐
marcia è innestata.
Il sistema è pronto ad entrare in
funzione quando il LED del pulsante
del sistema di ausilio al parcheggio
¼ non si accende.
Indicazione
Il sistema segnala acusticamente al
conducente la presenza di ostacoli
potenzialmente pericolosi dietro il
veicolo, entro un raggio massimo di
50 cm.

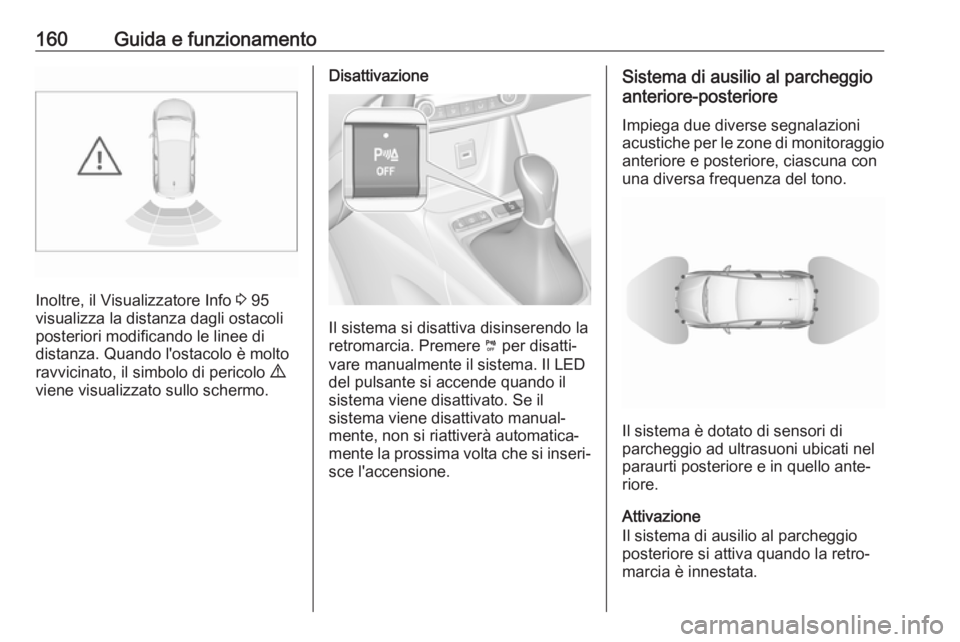

160Guida e funzionamento
Inoltre, il Visualizzatore Info 3 95
visualizza la distanza dagli ostacoli
posteriori modificando le linee di
distanza. Quando l'ostacolo è molto
ravvicinato, il simbolo di pericolo 9
viene visualizzato sullo schermo.
Disattivazione
Il sistema si disattiva disinserendo la
retromarcia. Premere ¼ per disatti‐
vare manualmente il sistema. Il LED
del pulsante si accende quando il
sistema viene disattivato. Se il
sistema viene disattivato manual‐
mente, non si riattiverà automatica‐
mente la prossima volta che si inseri‐ sce l'accensione.
Sistema di ausilio al parcheggio
anteriore-posteriore
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio
anteriore e posteriore, ciascuna con
una diversa frequenza del tono.
Il sistema è dotato di sensori di
parcheggio ad ultrasuoni ubicati nel paraurti posteriore e in quello ante‐
riore.
Attivazione
Il sistema di ausilio al parcheggio
posteriore si attiva quando la retro‐
marcia è innestata.

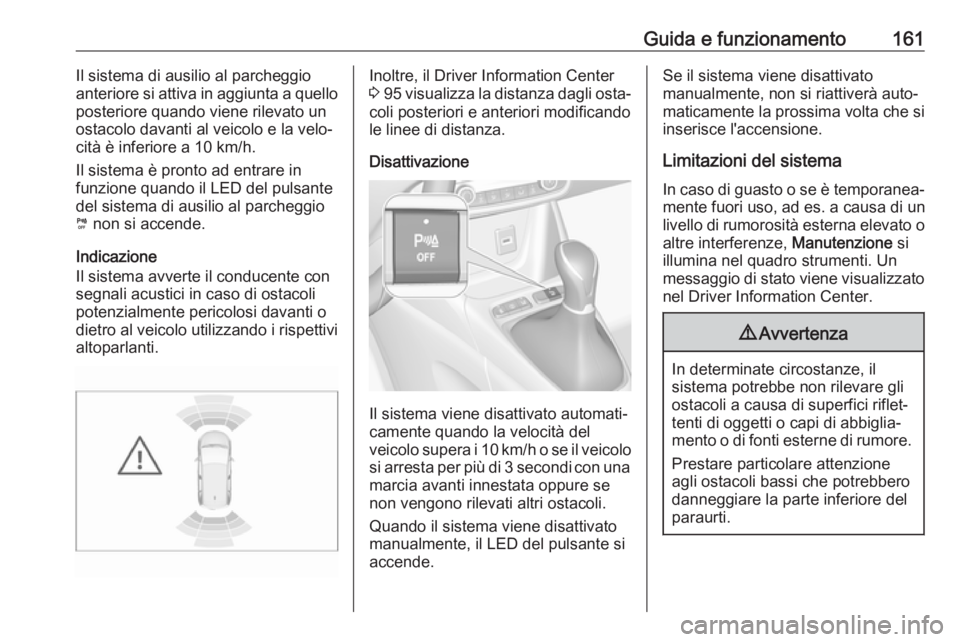

Guida e funzionamento161Il sistema di ausilio al parcheggio
anteriore si attiva in aggiunta a quello
posteriore quando viene rilevato un
ostacolo davanti al veicolo e la velo‐
cità è inferiore a 10 km/h.
Il sistema è pronto ad entrare in
funzione quando il LED del pulsante
del sistema di ausilio al parcheggio
¼ non si accende.
Indicazione
Il sistema avverte il conducente con
segnali acustici in caso di ostacoli
potenzialmente pericolosi davanti o
dietro al veicolo utilizzando i rispettivi altoparlanti.Inoltre, il Driver Information Center
3 95 visualizza la distanza dagli osta‐
coli posteriori e anteriori modificando
le linee di distanza.
Disattivazione
Il sistema viene disattivato automati‐
camente quando la velocità del
veicolo supera i 10 km/h o se il veicolo
si arresta per più di 3 secondi con una
marcia avanti innestata oppure se
non vengono rilevati altri ostacoli.
Quando il sistema viene disattivato
manualmente, il LED del pulsante si
accende.
Se il sistema viene disattivato
manualmente, non si riattiverà auto‐
maticamente la prossima volta che si inserisce l'accensione.
Limitazioni del sistema
In caso di guasto o se è temporanea‐ mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, Manutenzione si
illumina nel quadro strumenti. Un messaggio di stato viene visualizzato
nel Driver Information Center.9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.

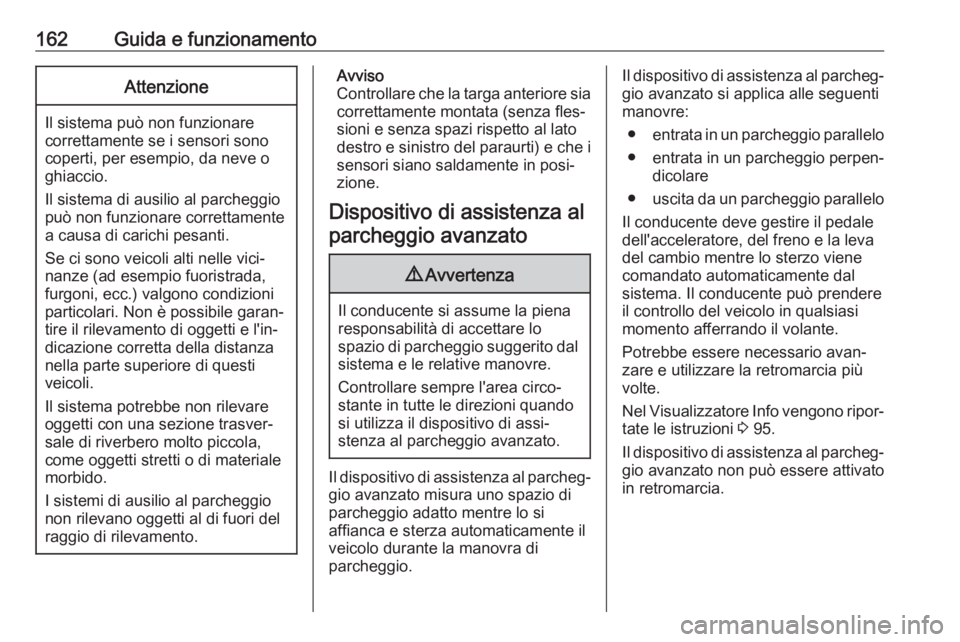

162Guida e funzionamentoAttenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
Controllare che la targa anteriore sia
correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato destro e sinistro del paraurti) e che i sensori siano saldamente in posi‐
zione.
Dispositivo di assistenza al parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si
affianca e sterza automaticamente il
veicolo durante la manovra di
parcheggio.
Il dispositivo di assistenza al parcheg‐
gio avanzato si applica alle seguenti
manovre:
● entrata in un parcheggio parallelo
● entrata in un parcheggio perpen‐
dicolare
● uscita da un parcheggio parallelo
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene
comandato automaticamente dal
sistema. Il conducente può prendere
il controllo del veicolo in qualsiasi
momento afferrando il volante.
Potrebbe essere necessario avan‐
zare e utilizzare la retromarcia più
volte.
Nel Visualizzatore Info vengono ripor‐ tate le istruzioni 3 95.
Il dispositivo di assistenza al parcheg‐
gio avanzato non può essere attivato
in retromarcia.

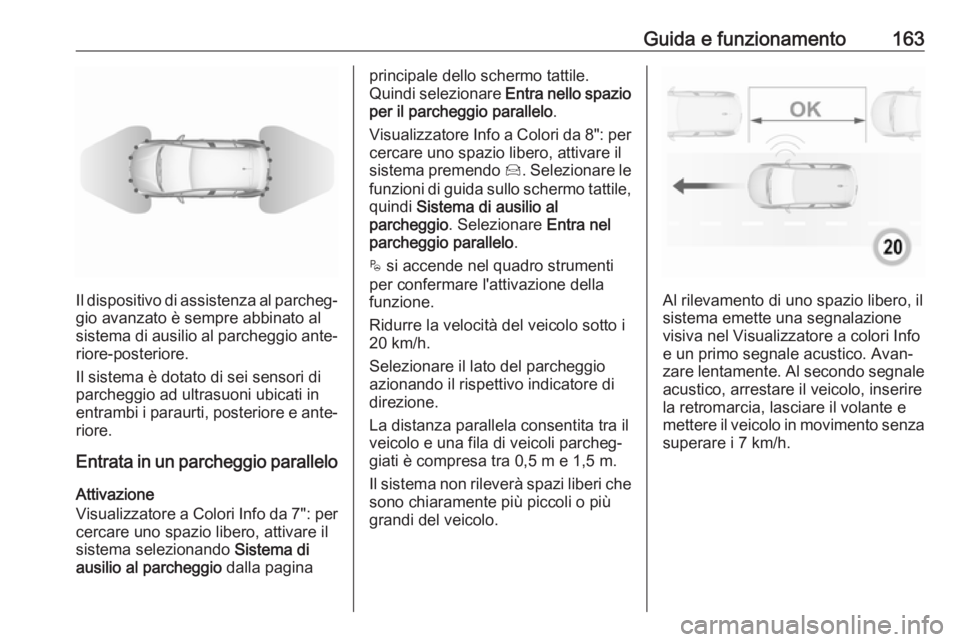

Guida e funzionamento163
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al sistema di ausilio al parcheggio ante‐ riore-posteriore.
Il sistema è dotato di sei sensori di
parcheggio ad ultrasuoni ubicati in
entrambi i paraurti, posteriore e ante‐ riore.
Entrata in un parcheggio parallelo
Attivazione
Visualizzatore a Colori Info da 7": per cercare uno spazio libero, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Entra nello spazio
per il parcheggio parallelo .
Visualizzatore Info a Colori da 8": per cercare uno spazio libero, attivare il
sistema premendo Í. Selezionare le
funzioni di guida sullo schermo tattile,
quindi Sistema di ausilio al
parcheggio . Selezionare Entra nel
parcheggio parallelo .
$ si accende nel quadro strumenti
per confermare l'attivazione della
funzione.
Ridurre la velocità del veicolo sotto i 20 km/h.
Selezionare il lato del parcheggio azionando il rispettivo indicatore di
direzione.
La distanza parallela consentita tra il
veicolo e una fila di veicoli parcheg‐
giati è compresa tra 0,5 m e 1,5 m.
Il sistema non rileverà spazi liberi che
sono chiaramente più piccoli o più
grandi del veicolo.
Al rilevamento di uno spazio libero, il sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e un primo segnale acustico. Avan‐
zare lentamente. Al secondo segnale
acustico, arrestare il veicolo, inserire
la retromarcia, lasciare il volante e
mettere il veicolo in movimento senza superare i 7 km/h.

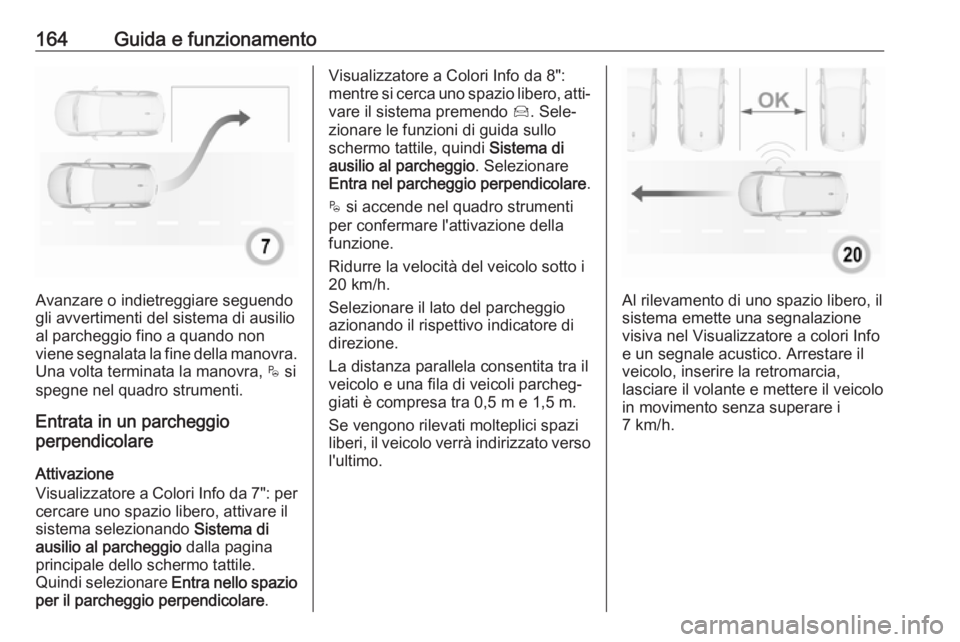

164Guida e funzionamento
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra. Una volta terminata la manovra, $ si
spegne nel quadro strumenti.
Entrata in un parcheggio
perpendicolare
Attivazione
Visualizzatore a Colori Info da 7": per cercare uno spazio libero, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Entra nello spazio
per il parcheggio perpendicolare .
Visualizzatore a Colori Info da 8":
mentre si cerca uno spazio libero, atti‐ vare il sistema premendo Í. Sele‐
zionare le funzioni di guida sullo
schermo tattile, quindi Sistema di
ausilio al parcheggio . Selezionare
Entra nel parcheggio perpendicolare .
$ si accende nel quadro strumenti
per confermare l'attivazione della
funzione.
Ridurre la velocità del veicolo sotto i
20 km/h.
Selezionare il lato del parcheggio
azionando il rispettivo indicatore di
direzione.
La distanza parallela consentita tra il
veicolo e una fila di veicoli parcheg‐
giati è compresa tra 0,5 m e 1,5 m.
Se vengono rilevati molteplici spazi
liberi, il veicolo verrà indirizzato verso l'ultimo.
Al rilevamento di uno spazio libero, il
sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e un segnale acustico. Arrestare il
veicolo, inserire la retromarcia,
lasciare il volante e mettere il veicolo
in movimento senza superare i
7 km/h.

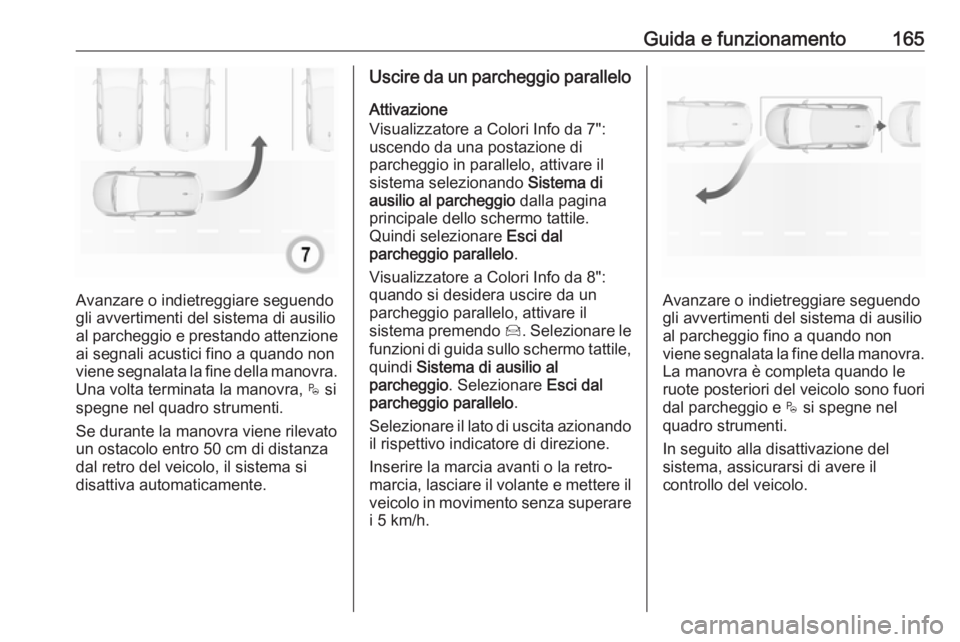

Guida e funzionamento165
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio e prestando attenzione ai segnali acustici fino a quando non
viene segnalata la fine della manovra.
Una volta terminata la manovra, $ si
spegne nel quadro strumenti.
Se durante la manovra viene rilevato
un ostacolo entro 50 cm di distanza
dal retro del veicolo, il sistema si
disattiva automaticamente.
Uscire da un parcheggio parallelo
Attivazione
Visualizzatore a Colori Info da 7":
uscendo da una postazione di
parcheggio in parallelo, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Esci dal
parcheggio parallelo .
Visualizzatore a Colori Info da 8":
quando si desidera uscire da un
parcheggio parallelo, attivare il
sistema premendo Í. Selezionare le
funzioni di guida sullo schermo tattile,
quindi Sistema di ausilio al
parcheggio . Selezionare Esci dal
parcheggio parallelo .
Selezionare il lato di uscita azionando il rispettivo indicatore di direzione.
Inserire la marcia avanti o la retro‐
marcia, lasciare il volante e mettere il veicolo in movimento senza superare
i 5 km/h.
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra. La manovra è completa quando le
ruote posteriori del veicolo sono fuori
dal parcheggio e $ si spegne nel
quadro strumenti.
In seguito alla disattivazione del
sistema, assicurarsi di avere il
controllo del veicolo.

166Guida e funzionamentoVisualizzazione
Le istruzioni sul display mostrano: ● suggerimenti generali e messaggi di avvertimento
● la richiesta di arrestare il veicolo al rilevamento di uno spazio di
parcheggio
● la direzione di guida durante le manovre di parcheggio
● la richiesta di cambiare in retro‐ marcia o nella prima marcia
● la richiesta di arresto o di guidare
lentamente
● la riuscita delle manovre di parcheggio tramite un simbolo
"pop-up" e una segnalazione
acustica
● l'annullamento delle manovre di parcheggio
Disattivazione
La manovra di parcheggio assistito corrente viene cancellata alla pres‐
sione del pulsante per tornare alla
schermata precedente del Visualiz‐
zatore Info a Colori. Per disattivarecompletamente il sistema, premere
r Disattivato sulla console
centrale.
Il sistema si disattiva automatica‐ mente:
● se l'accensione viene disinserita● in caso di arresto del motore● se il conducente non inizia nessuna manovra entro 5 minuti
dalla scelta del tipo di manovra
● in seguito a un arresto prolungato
del veicolo durante una manovra
● se il controllo elettronico della stabilità viene attivato
● se la velocità del veicolo supera il limite indicato
● se il conducente interrompe il movimento del volante
● dopo quattro cicli di manovra
● in caso di apertura della portiera del conducente
● se una delle ruote anteriori incon‐
tra un ostacolo
● le manovre di parcheggio sono portate a termine con successoLa disattivazione eseguita dal condu‐cente o dal sistema durante la mano‐vra viene segnalata sul visualizza‐tore. Inoltre, verrà emesso anche un
segnale acustico.
Il sistema si spegne automaticamente
quando un rimorchio o un portabici‐
clette viene collegato al gancio traino.
Rivolgersi al proprio concessionario
per disattivare il sistema per un
periodo prolungato.
Guasto In caso di guasto, $ lampeggia per
qualche secondo, accompagnato da un segnale acustico. Se il guasto
avviene durante l'utilizzo del sistema,
$ si spegne.
In caso di guasto del servosterzo, c
lampeggia nel quadro strumenti,
accompagnato da un messaggio.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
