Page 201 of 265
Îngrijirea autovehiculului199Ansamblul luminilor din hayonScoaterea ansamblului de iluminat
1. Desprindeţi capacul din hayon şi scoateţi-l.
2. Deşurubaţi cu mâna piuliţa din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Scoateţi soclul becului. a) Versiune fără LED-uri:
Apăsaţi clema pentru a elibera şi
scoate soclul becului.
b) Versiune cu LED-uri:
Page 202 of 265

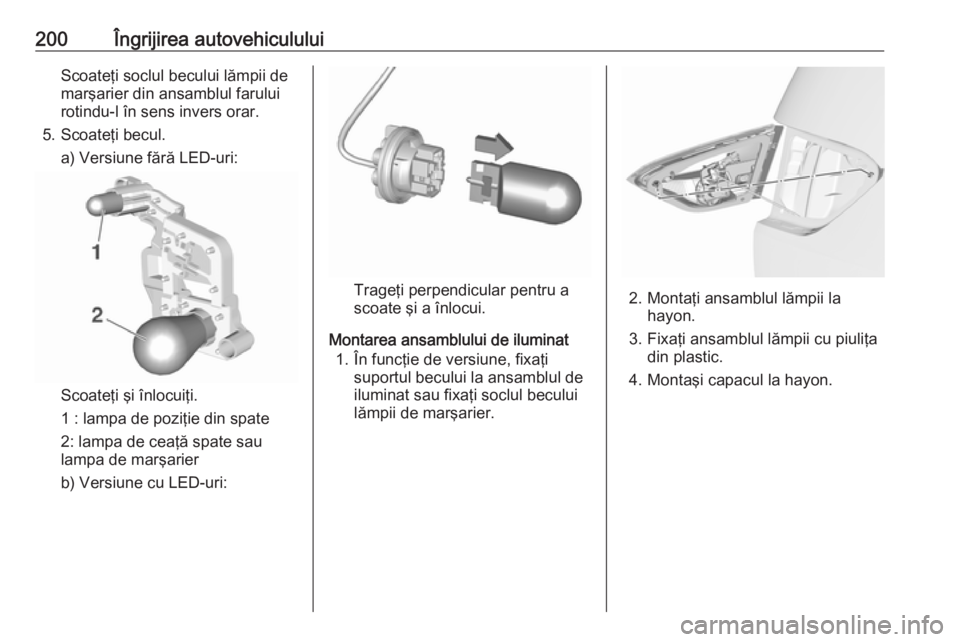

200Îngrijirea autovehicululuiScoateţi soclul becului lămpii de
marşarier din ansamblul farului
rotindu-l în sens invers orar.
5. Scoateţi becul. a) Versiune fără LED-uri:
Scoateţi şi înlocuiţi.
1 : lampa de poziţie din spate
2: lampa de ceaţă spate sau lampa de marşarier
b) Versiune cu LED-uri:
Trageţi perpendicular pentru a
scoate şi a înlocui.
Montarea ansamblului de iluminat 1. În funcţie de versiune, fixaţi suportul becului la ansamblul de
iluminat sau fixaţi soclul becului
lămpii de marşarier.2. Montaţi ansamblul lămpii la hayon.
3. Fixaţi ansamblul lămpii cu piuliţa din plastic.
4. Montaşi capacul la hayon.
Page 203 of 265

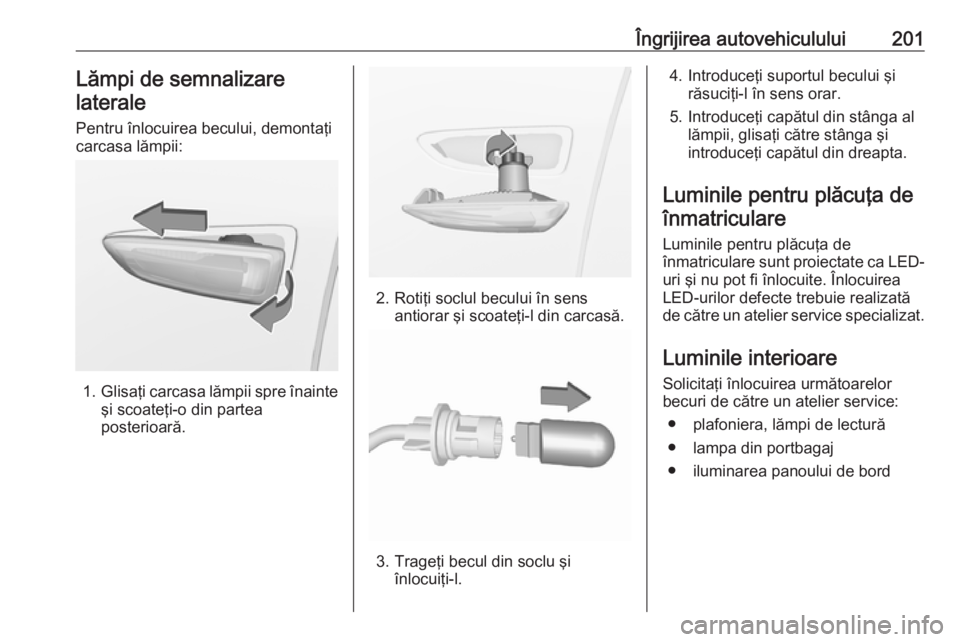

Îngrijirea autovehiculului201Lămpi de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi carcasa lămpii spre înainte
şi scoateţi-o din partea
posterioară.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
Luminile pentru plăcuţa de
înmatriculare sunt proiectate ca LED-
uri şi nu pot fi înlocuite. Înlocuirea
LED-urilor defecte trebuie realizată
de către un atelier service specializat.
Luminile interioare
Solicitaţi înlocuirea următoarelor
becuri de către un atelier service:
● plafoniera, lămpi de lectură
● lampa din portbagaj
● iluminarea panoului de bord
Page 204 of 265

202Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
Cele trei cutii cu siguranţe sunt
amplasate în:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor. Extractorul
are două părţi, fiecare parte este
proiectată pentru un tip diferit de
siguranţe.
Apucaţi siguranţa cu ajutorul
extractorului de siguranţe şi retrageţi siguranţa.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Page 205 of 265

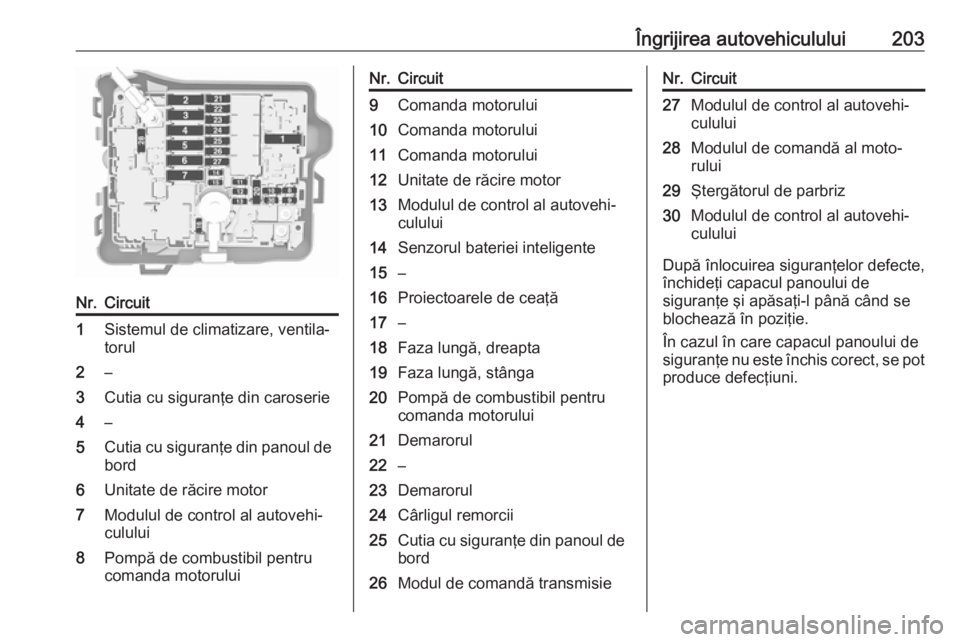

Îngrijirea autovehiculului203Nr.Circuit1Sistemul de climatizare, ventila‐
torul2–3Cutia cu siguranţe din caroserie4–5Cutia cu siguranţe din panoul de
bord6Unitate de răcire motor7Modulul de control al autovehi‐
culului8Pompă de combustibil pentru
comanda motoruluiNr.Circuit9Comanda motorului10Comanda motorului11Comanda motorului12Unitate de răcire motor13Modulul de control al autovehi‐
culului14Senzorul bateriei inteligente15–16Proiectoarele de ceaţă17–18Faza lungă, dreapta19Faza lungă, stânga20Pompă de combustibil pentru
comanda motorului21Demarorul22–23Demarorul24Cârligul remorcii25Cutia cu siguranţe din panoul de
bord26Modul de comandă transmisieNr.Circuit27Modulul de control al autovehi‐
culului28Modulul de comandă al moto‐
rului29Ştergătorul de parbriz30Modulul de control al autovehi‐
culului
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Page 206 of 265

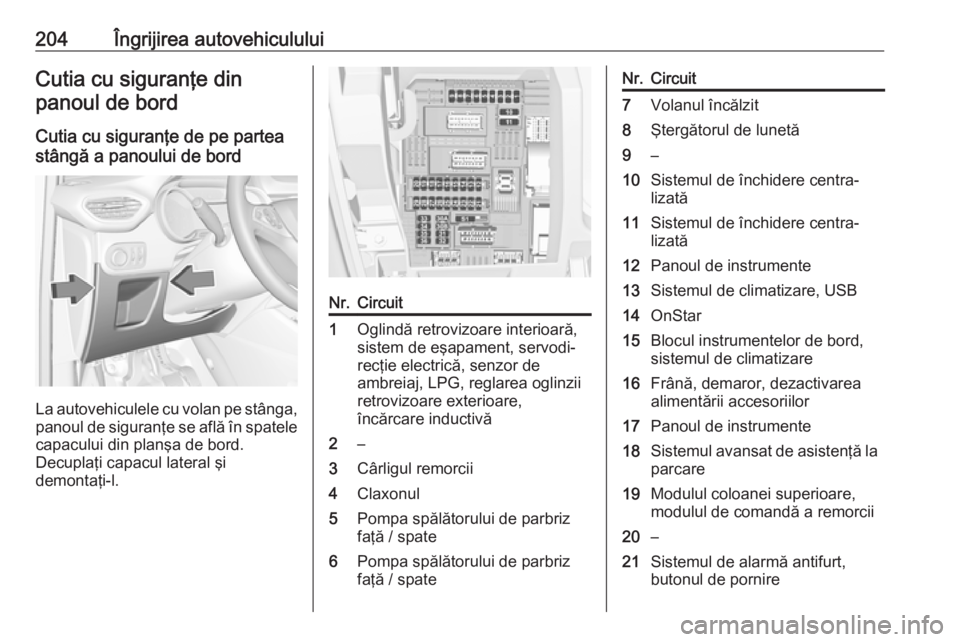

204Îngrijirea autovehicululuiCutia cu siguranţe dinpanoul de bord
Cutia cu siguranţe de pe partea
stângă a panoului de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele capacului din planşa de bord.
Decuplaţi capacul lateral şi
demontaţi-l.
Nr.Circuit1Oglindă retrovizoare interioară,
sistem de eşapament, servodi‐
recţie electrică, senzor de
ambreiaj, LPG, reglarea oglinzii
retrovizoare exterioare,
încărcare inductivă2–3Cârligul remorcii4Claxonul5Pompa spălătorului de parbriz
faţă / spate6Pompa spălătorului de parbriz
faţă / spateNr.Circuit7Volanul încălzit8Ştergătorul de lunetă9–10Sistemul de închidere centra‐
lizată11Sistemul de închidere centra‐
lizată12Panoul de instrumente13Sistemul de climatizare, USB14OnStar15Blocul instrumentelor de bord,
sistemul de climatizare16Frână, demaror, dezactivarea
alimentării accesoriilor17Panoul de instrumente18Sistemul avansat de asistenţă la
parcare19Modulul coloanei superioare,
modulul de comandă a remorcii20–21Sistemul de alarmă antifurt,
butonul de pornire
Page 207 of 265

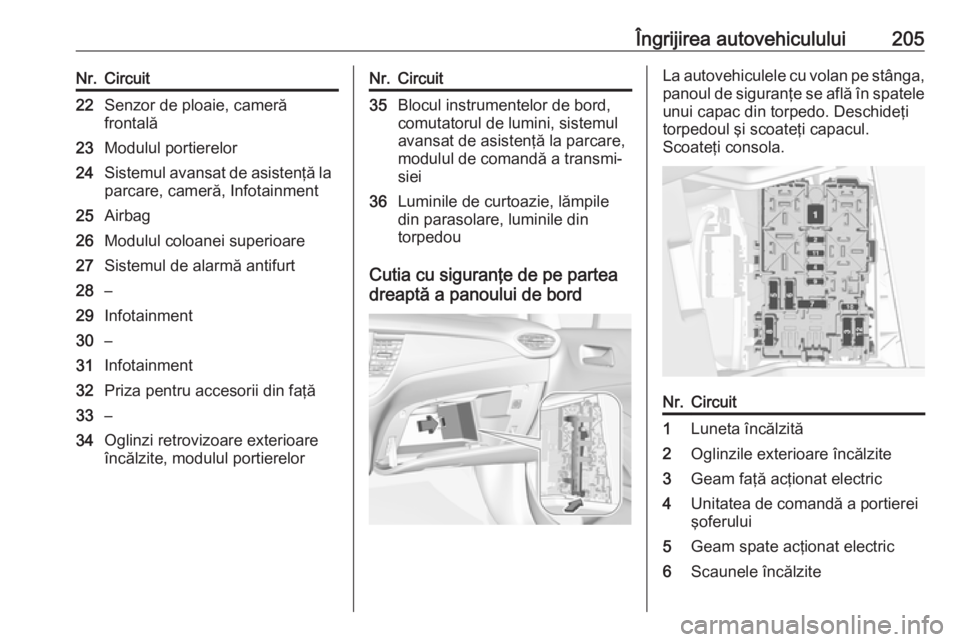

Îngrijirea autovehiculului205Nr.Circuit22Senzor de ploaie, cameră
frontală23Modulul portierelor24Sistemul avansat de asistenţă la
parcare, cameră, Infotainment25Airbag26Modulul coloanei superioare27Sistemul de alarmă antifurt28–29Infotainment30–31Infotainment32Priza pentru accesorii din faţă33–34Oglinzi retrovizoare exterioare
încălzite, modulul portierelorNr.Circuit35Blocul instrumentelor de bord,
comutatorul de lumini, sistemul
avansat de asistenţă la parcare,
modulul de comandă a transmi‐
siei36Luminile de curtoazie, lămpile
din parasolare, luminile din
torpedou
Cutia cu siguranţe de pe partea
dreaptă a panoului de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele unui capac din torpedo. Deschideţi
torpedoul şi scoateţi capacul.
Scoateţi consola.Nr.Circuit1Luneta încălzită2Oglinzile exterioare încălzite3Geam faţă acţionat electric4Unitatea de comandă a portierei şoferului5Geam spate acţionat electric6Scaunele încălzite
Page 208 of 265

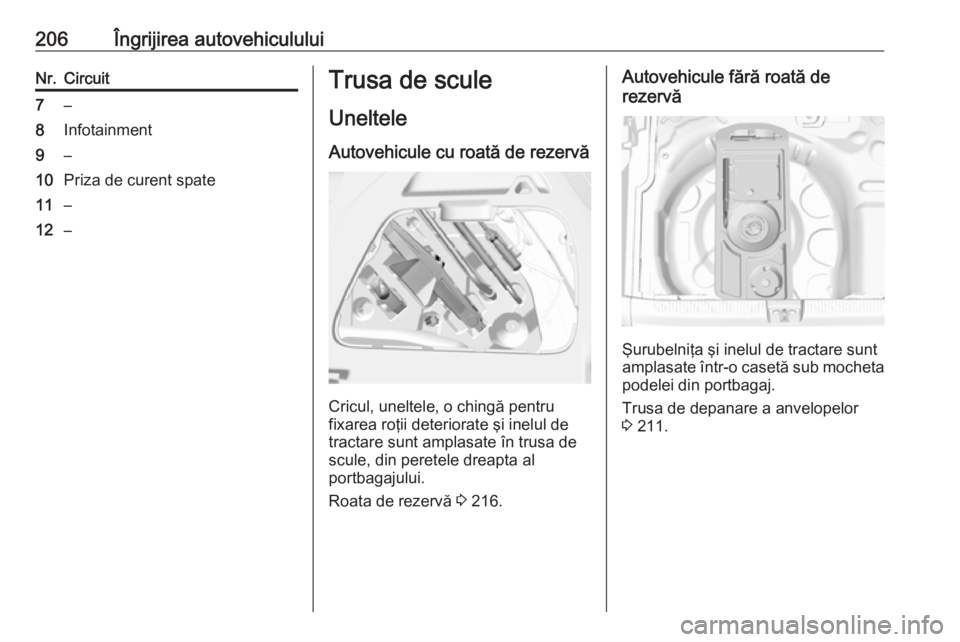

206Îngrijirea autovehicululuiNr.Circuit7–8Infotainment9–10Priza de curent spate11–12–Trusa de scule
Uneltele
Autovehicule cu roată de rezervă
Cricul, uneltele, o chingă pentru
fixarea roţii deteriorate şi inelul de
tractare sunt amplasate în trusa de
scule, din peretele dreapta al
portbagajului.
Roata de rezervă 3 216.
Autovehicule fără roată de
rezervă
Şurubelniţa şi inelul de tractare sunt
amplasate într-o casetă sub mocheta
podelei din portbagaj.
Trusa de depanare a anvelopelor
3 211.
