2019.75 OPEL CROSSLAND X Instrukcja obsługi (in Polish)

Pielęgnacja samochodu199Wymiana piór wycieraczek
Szyba przednia
Wyłączyć zapłon.
W ciągu jednej minuty od wyłączenia
zapłonu włączyć dźwignię
wycieraczek, aby ustawić pióra
wycieraczek pionowo na szybie
przedniej.
Unieść ramię wycieraczki do pozycji
pionowej, a następnie wcisnąć
przycisk w celu odblokowania i
zdjęcia pióra.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Szyba tylna
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.

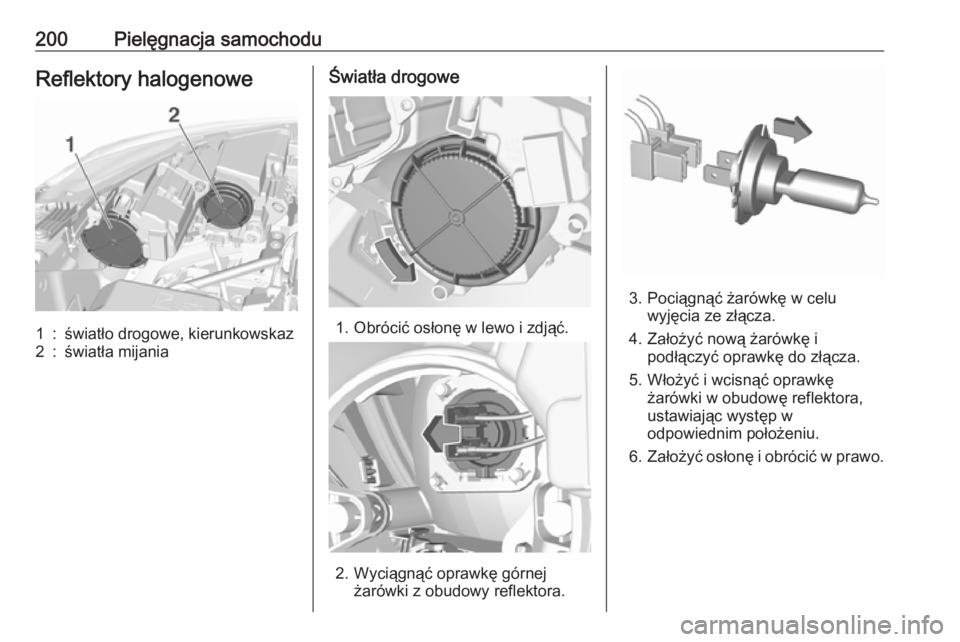

200Pielęgnacja samochoduReflektory halogenowe1:światło drogowe, kierunkowskaz2:światła mijaniaŚwiatła drogowe
1. Obrócić osłonę w lewo i zdjąć.
2. Wyciągnąć oprawkę górnejżarówki z obudowy reflektora.
3. Pociągnąć żarówkę w celuwyjęcia ze złącza.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć i wcisnąć oprawkę żarówki w obudowę reflektora,
ustawiając występ w
odpowiednim położeniu.
6. Założyć osłonę i obrócić w prawo.

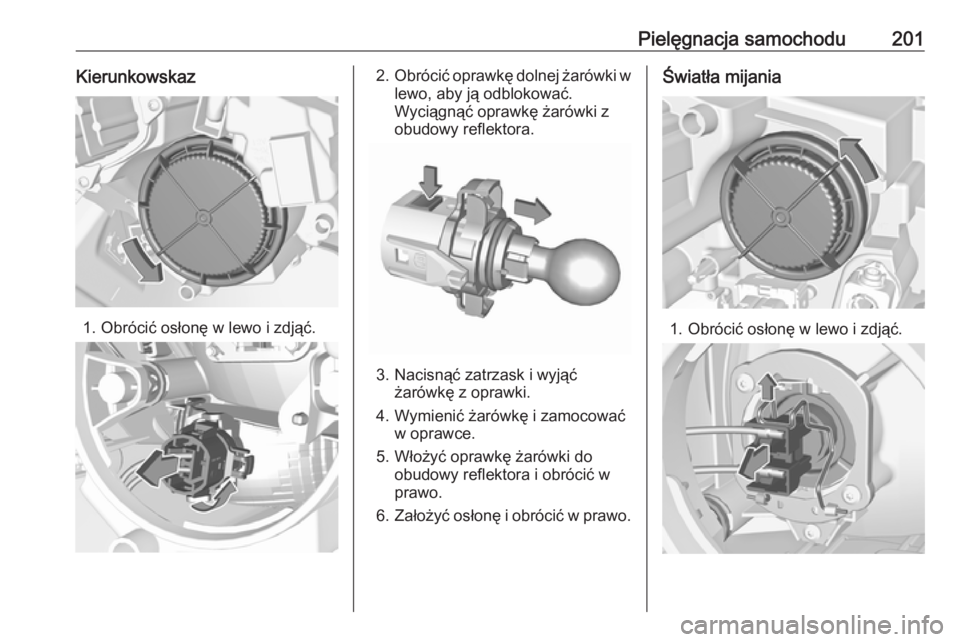

Pielęgnacja samochodu201Kierunkowskaz
1. Obrócić osłonę w lewo i zdjąć.
2.Obrócić oprawkę dolnej żarówki w
lewo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
obudowy reflektora.
3. Nacisnąć zatrzask i wyjąć żarówkę z oprawki.
4. Wymienić żarówkę i zamocować w oprawce.
5. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.
6. Założyć osłonę i obrócić w prawo.
Światła mijania
1. Obrócić osłonę w lewo i zdjąć.

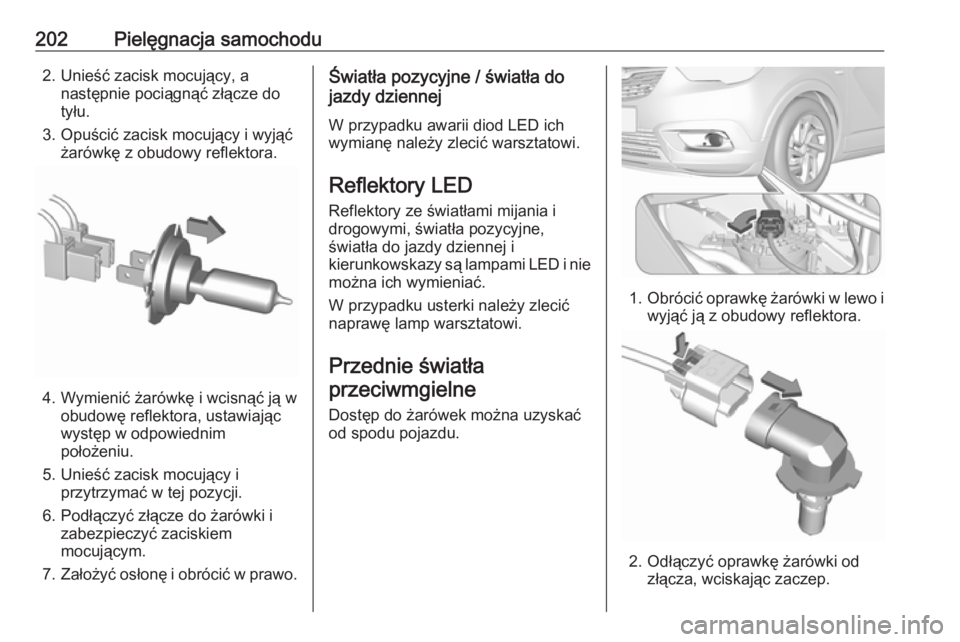

202Pielęgnacja samochodu2. Unieść zacisk mocujący, anastępnie pociągnąć złącze do
tyłu.
3. Opuścić zacisk mocujący i wyjąć żarówkę z obudowy reflektora.
4. Wymienić żarówkę i wcisnąć ją w obudowę reflektora, ustawiając
występ w odpowiednim
położeniu.
5. Unieść zacisk mocujący i przytrzymać w tej pozycji.
6. Podłączyć złącze do żarówki i zabezpieczyć zaciskiem
mocującym.
7. Założyć osłonę i obrócić w prawo.
Światła pozycyjne / światła do
jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED
Reflektory ze światłami mijania i
drogowymi, światła pozycyjne,
światła do jazdy dziennej i
kierunkowskazy są lampami LED i nie można ich wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Przednie światłaprzeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.

Pielęgnacja samochodu2033. Wymienić żarówkę w oprawce ipodłączyć złącze.
4. Włożyć oprawkę żarówki w obudowę reflektora, obracając ją
w prawo, i zablokować.

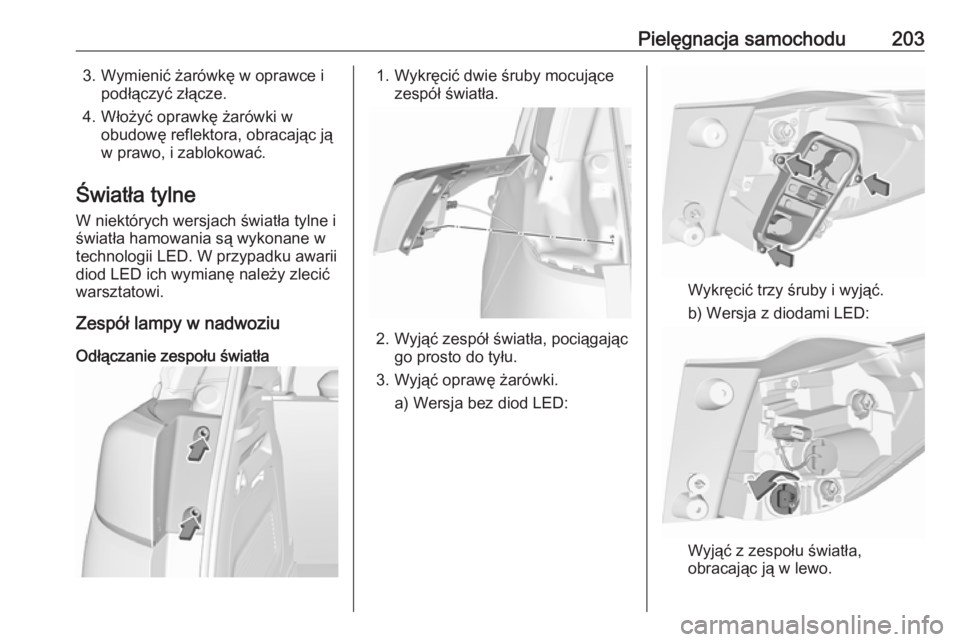

Światła tylne W niektórych wersjach światła tylne i
światła hamowania są wykonane w
technologii LED. W przypadku awarii
diod LED ich wymianę należy zlecić
warsztatowi.
Zespół lampy w nadwoziu
Odłączanie zespołu światła1. Wykręcić dwie śruby mocujące zespół światła.
2. Wyjąć zespół światła, pociągającgo prosto do tyłu.
3. Wyjąć oprawę żarówki. a) Wersja bez diod LED:
Wykręcić trzy śruby i wyjąć.b) Wersja z diodami LED:
Wyjąć z zespołu światła,
obracając ją w lewo.

204Pielęgnacja samochodu4. Wyjąć żarówkę.a) Wersja bez diod LED:
Pociągnąć i wymienić.
1 : światło tylne/światło
hamowania
2 : kierunkowskaz
b) Wersja z diodami LED:
Pociągnąć na wprost w celu
wyjęcia z oprawy i wymienić.
Mocowanie zespołu światła 1. W zależności od wersji zamocować oprawę żarówki w
zespole światła i przykręcić trzema śrubami albo zamocować
oprawę żarówki kierunkowskazu.2. Przymocować zespół światła w nadwoziu pojazdu i wkręcić dwie
śruby.

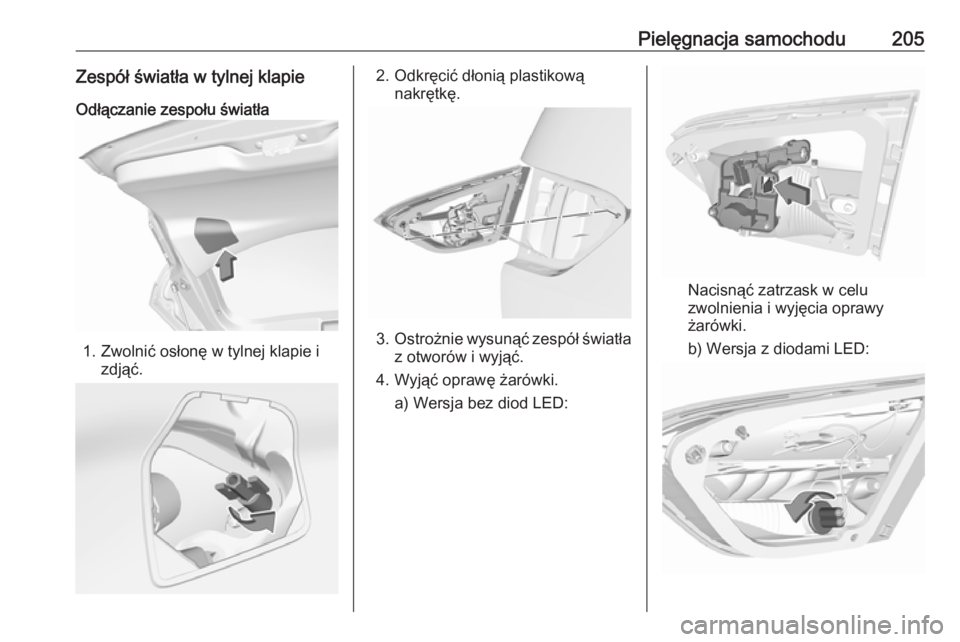

Pielęgnacja samochodu205Zespół światła w tylnej klapieOdłączanie zespołu światła
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Wyjąć oprawę żarówki. a) Wersja bez diod LED:
Nacisnąć zatrzask w celu
zwolnienia i wyjęcia oprawy
żarówki.
b) Wersja z diodami LED:

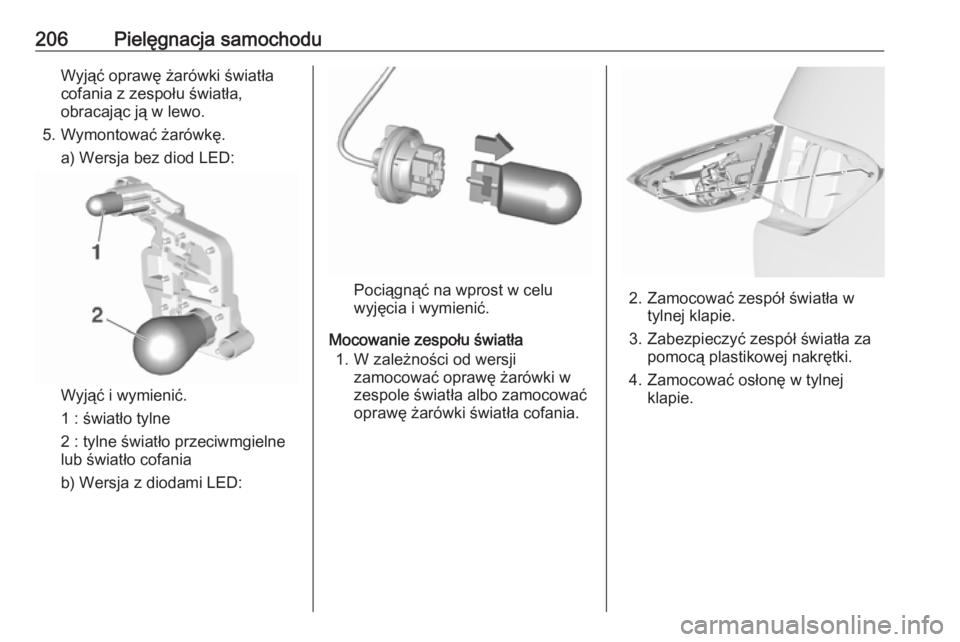

206Pielęgnacja samochoduWyjąć oprawę żarówki światła
cofania z zespołu światła,
obracając ją w lewo.
5. Wymontować żarówkę. a) Wersja bez diod LED:
Wyjąć i wymienić.
1 : światło tylne
2 : tylne światło przeciwmgielne
lub światło cofania
b) Wersja z diodami LED:
Pociągnąć na wprost w celu
wyjęcia i wymienić.
Mocowanie zespołu światła 1. W zależności od wersji zamocować oprawę żarówki w
zespole światła albo zamocować
oprawę żarówki światła cofania.2. Zamocować zespół światła w tylnej klapie.
3. Zabezpieczyć zespół światła za pomocą plastikowej nakrętki.
4. Zamocować osłonę w tylnej klapie.
