2019.75 OPEL COMBO E Manuale di uso e manutenzione (in Italian)

Strumenti e comandi103Spie, strumenti e
indicatori
Quadro strumenti
A seconda della versione, il Driver
Information Center potrebbe essere
diverso.
Panoramica
OIndicatori di direzione 3 108XSegnalazione cintura di sicu‐
rezza non allacciata 3 108vAirbag e pretensionatori delle
cinture di sicurezza 3 109VDisattivazione dell'airbag
3 109pSistema di ricarica 3 109ZSpia MIL 3 109CCercare subito assistenza
3 110YArresto del motore 3 110JControllo del sistema 3 110RImpianto freni e frizione
3 110m , oFreno di stazionamento
3 110
Freno di stazionamento elet‐
trico 3 110uSistema di antibloccaggio
(ABS) 3 111RCambio marcia 3 111LAusilio al mantenimento di
corsia 3 111bControllo elettronico della
stabilità e Sistema di controllo
della trazione 3 112!Preriscaldamento 3 112%Filtro di scarico 3 112YAdBlue 3 113wSistema di rilevamento
perdita pressione pneumatici
3 113IPressione dell'olio motore
3 113Y oLivello basso del carburante
3 114W oTemperatura alta del liquido
di raffreddamento del motore
3 112DAutostop 3 1148Luci esterne 3 1149Anabbaglianti 3 114CAbbaglianti 3 114fAssistenza all'uso degli abba‐
glianti 3 114òSistema di controllo della
discesa 3 111>Fendinebbia anteriori 3 114

104Strumenti e comandiøRetronebbia 3 114 3 115mControllo automatico della
velocità di crociera 3 114ßLimitatore di velocità 3 115ØFrenata attiva di emergenza
3 192hPortiera aperta 3 115&Indicatore di sovraccarico
3 111Tachimetro
Indica la velocità del veicolo.
Contachilometri La distanza registrata totale è visua‐
lizzata in km.
Driver Information Centre
Contachilometri parziale
La distanza registrata dall'ultimo
azzeramento è visualizzata nel Driver
Information Center.

Strumenti e comandi105
Display monocromatico
Il contachilometri parziale conta fino a
9.999,9 km senza azzeramento auto‐ matico.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Display a colori Il contachilometri parziale conta fino a
1.999,9 km e poi si azzera automati‐
camente.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Il menù informazioni viaggio/carbu‐
rante è anche dotato di due contatori
per il viaggio 3 116.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Un segno rosso indica l'inizio della
zona di avvertimento per i giri ecces‐
sivi. Per i motori diesel, la zona di
avvertimento inizia a 5000 giri al
minuto. Per i motori a benzina, la
zona di avvertimento inizia a 7000 giri al minuto.
Attenzione
Se oltrepassa il segno rosso, è
stato superato il massimo dei giri
ammesso. Pericolo per il motore.
Indicatore del livello
carburante
Visualizza il livello del carburante.
La spia o si accende se il livello del
carburante è basso.
Non svuotare mai completamente il serbatoio carburante.

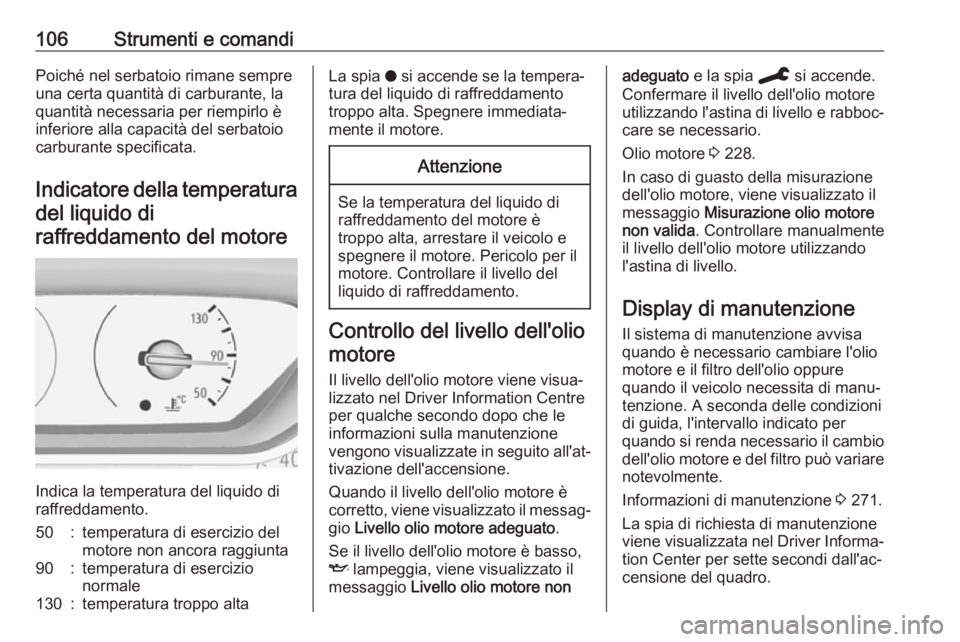

106Strumenti e comandiPoiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50:temperatura di esercizio del
motore non ancora raggiunta90:temperatura di esercizio
normale130:temperatura troppo altaLa spia o si accende se la tempera‐
tura del liquido di raffreddamento
troppo alta. Spegnere immediata‐
mente il motore.Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Controllo del livello dell'olio
motore
Il livello dell'olio motore viene visua‐
lizzato nel Driver Information Centre
per qualche secondo dopo che le
informazioni sulla manutenzione
vengono visualizzate in seguito all'at‐ tivazione dell'accensione.
Quando il livello dell'olio motore è
corretto, viene visualizzato il messag‐ gio Livello olio motore adeguato .
Se il livello dell'olio motore è basso, I lampeggia, viene visualizzato il
messaggio Livello olio motore non
adeguato e la spia C si accende.
Confermare il livello dell'olio motore
utilizzando l'astina di livello e rabboc‐ care se necessario.
Olio motore 3 228.
In caso di guasto della misurazione
dell'olio motore, viene visualizzato il
messaggio Misurazione olio motore
non valida . Controllare manualmente
il livello dell'olio motore utilizzando
l'astina di livello.
Display di manutenzione
Il sistema di manutenzione avvisa
quando è necessario cambiare l'olio
motore e il filtro dell'olio oppure
quando il veicolo necessita di manu‐
tenzione. A seconda delle condizioni
di guida, l'intervallo indicato per
quando si renda necessario il cambio dell'olio motore e del filtro può variare
notevolmente.
Informazioni di manutenzione 3 271.
La spia di richiesta di manutenzione
viene visualizzata nel Driver Informa‐
tion Center per sette secondi dall'ac‐
censione del quadro.

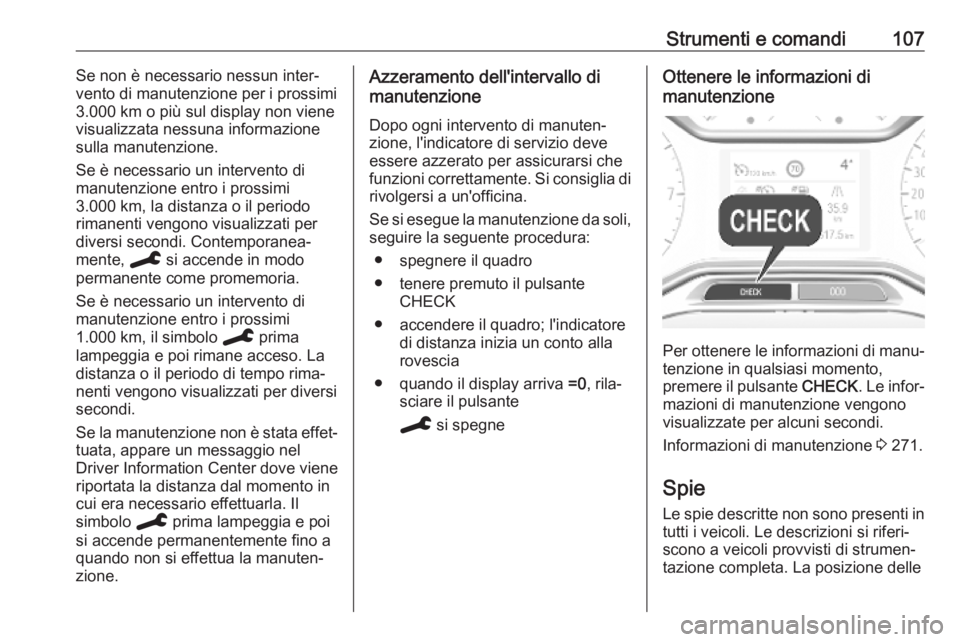

Strumenti e comandi107Se non è necessario nessun inter‐
vento di manutenzione per i prossimi
3.000 km o più sul display non viene
visualizzata nessuna informazione sulla manutenzione.
Se è necessario un intervento di
manutenzione entro i prossimi
3.000 km, la distanza o il periodo
rimanenti vengono visualizzati per
diversi secondi. Contemporanea‐
mente, C si accende in modo
permanente come promemoria.
Se è necessario un intervento di
manutenzione entro i prossimi
1.000 km, il simbolo C prima
lampeggia e poi rimane acceso. La
distanza o il periodo di tempo rima‐
nenti vengono visualizzati per diversi
secondi.
Se la manutenzione non è stata effet‐
tuata, appare un messaggio nel
Driver Information Center dove viene
riportata la distanza dal momento in
cui era necessario effettuarla. Il
simbolo C prima lampeggia e poi
si accende permanentemente fino a
quando non si effettua la manuten‐
zione.Azzeramento dell'intervallo di
manutenzione
Dopo ogni intervento di manuten‐
zione, l'indicatore di servizio deve
essere azzerato per assicurarsi che
funzioni correttamente. Si consiglia di
rivolgersi a un'officina.
Se si esegue la manutenzione da soli,
seguire la seguente procedura:
● spegnere il quadro
● tenere premuto il pulsante CHECK
● accendere il quadro; l'indicatore di distanza inizia un conto alla
rovescia
● quando il display arriva =0, rila‐
sciare il pulsante
C si spegneOttenere le informazioni di
manutenzione
Per ottenere le informazioni di manu‐
tenzione in qualsiasi momento,
premere il pulsante CHECK. Le infor‐
mazioni di manutenzione vengono
visualizzate per alcuni secondi.
Informazioni di manutenzione 3 271.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle

108Strumenti e comandispie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 103.
Indicatori di direzione Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo
La spia si accende brevemente all'ac‐ censione delle luci di parcheggio.
Lampeggia
Un indicatore di direzione o i segna‐ latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 234.
Indicatori di direzione 3 133.
Segnalazione di cintura di
sicurezza non allacciata
X si accende o lampeggia nel quadro
strumenti. Si accende anche una spia
nella consolle del tetto. I simboli più
grandi si riferiscono alle cinture di sicurezza dei sedili anteriori, quelli più piccoli a quelle dei sedili della
seconda fila.● Quando l'accensione è inserita,
X nel quadro strumenti e i simboli
nella consolle del tetto si accen‐ dono brevemente. Per i sedili
anteriori, X nel quadro strumenti
e i simboli nella consolle del tetto si accendono finché la cintura di
sicurezza non viene allacciata.
● Se si guida a una velocità supe‐ riore ai 20 km/h e una delle
cinture di sicurezza è slacciata, il simbolo nella consolle del tetto
per il rispettivo sedile lampeggia
e viene riprodotto un segnale
acustico. Lo stesso si verifica per
i sedili della seconda fila sola‐
mente se almeno una delle
cinture di sicurezza della
seconda fila era allacciata in precedenza.
In aggiunta, X si accende nel
quadro strumenti.
Dopo due minuti viene riprodotto
il segnale acustico e X nella
consolle del tetto si accende e
rimane fissa finché la cintura di
sicurezza del rispettivo sedile
non viene allacciata.

Strumenti e comandi109Airbag e pretensionatori
delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa quattro
secondi. Se non si accende, non si
spegne dopo quattro secondi o se si
accende durante la guida, significa
che c'è un malfunzionamento nel
sistema degli airbag. Rivolgersi ad
un'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza 3 58.
Sistema airbag 3 61.
Disattivazione degli airbag
Ó ON si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
* OFF si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 66.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. e il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.

110Strumenti e comandiLampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza
Il simbolo C si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Potrebbe illuminarsi insieme alle altre
spie e ad un messaggio corrispon‐
dente nel Driver Information Centre.
Rivolgersi immediatamente ad un'of‐ ficina.
Arresto del motore Il simbolo Y si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.Si illumina insieme ad altre spie,
accompagnata da un segnale
acustico e dal messaggio corrispon‐
dente nel Driver Information Center.
Arrestare immediatamente il motore e
rivolgersi ad un'officina.
Controllo del sistema J si illumina in giallo o rosso.
Acceso in giallo
È stato rilevato un guasto minore al
motore.
Si accende in rosso
È stato rilevato un grave guasto al
motore.
Arrestare il motore il prima possibile e
richiedere l'assistenza di un'officina.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della
frizione è tropo basso.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Freno di stazionamento
Il simbolo m si accende in rosso.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il
quadro acceso 3 171.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è azionato 3 171.
Lampeggia Il freno di stazionamento elettrico non
viene azionato automaticamente.
L'attivazione o lo sblocco sono guasti.
