2019.75 OPEL COMBO E Manuale di uso e manutenzione (in Italian)

Guida e funzionamento207Linee guida
La linea rappresenta una distanza di
circa 4 m dal bordo del paraurti poste‐ riore.
Disattivazione
La videocamera si disattiva quando
viene selezionato un altro tipo di vista.
Sistema di visione
panoramica
Questo sistema consente la vista dei
dintorni del veicolo, visualizzata come un'immagine di quasi 180° nel visua‐lizzatore Info, simile alla vista a volo
d'uccello.
Il sistema utilizza: ● videocamera posteriore, montata
nella targa
● sensori di parcheggio a ultra‐ suoni montati sul paraurti poste‐
rioreLa schermata del Visualizzatore Info
è divisa in due parti. A destra viene
mostrata la visione dall'alto del
veicolo mentre la parte sinistra è riservata alla visione posteriore. Isensori di parcheggio completano le
informazioni della visione dall'alto del
veicolo.
Premere C nella parte inferiore destra
del display per modificare il volume
dei segnali acustici.
Attivazione
Il sistema di visione panoramica si
attiva:
● con l'innesto della retromarcia
● guidando a una velocità inferiore a 10 km/h
Funzionamento Per la parte sinistra del display si
possono scegliere diversi tipi di
visione. Il tipo di visione si può
cambiare in qualsiasi momento
durante una manovra premendo
sull'area tattile in basso a sinistra del
display:

208Guida e funzionamento●Vista Standard
● Modalità AUTO
● Vista Zoom
● Vista a 180°
Il display si aggiorna immediatamente per corrispondere al tipo di visione
selezionato.
La modalità Modalità AUTO è attiva
per impostazione predefinita.
Quando questa modalità è attiva, il
sistema seleziona la visione migliore
da mostrare, standard o zoom, a seconda delle informazioni ricevute
dai sensori di parcheggio.
Lo stato di questo sistema non rimane in memoria quando l'accensione
viene disinserita.Vista posteriore / Vista Standard
L'area dietro al veicolo viene mostrata
sullo schermo. Le linee verticali corri‐
spondono alla larghezza del veicolo
con gli specchietti aperti. La direzione delle linee cambia a seconda della
posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti posteriore. Le linee orizzontali superiori rappresentano
rispettivamente una distanza di circa
1 e 2 m dal bordo del paraurti poste‐
riore.
Questa visione è disponibile in moda‐ lità Modalità AUTO o nel menu di
selezione delle visioni.
Vista posteriore zoom / Vista Zoom
Durante una manovra, la telecamera
registra i dintorni del veicolo per rico‐ struire una vista dall'alto dell'area più
vicina al retro del veicolo stesso, permettendo al conducente di effet‐
tuare la manovra evitando eventuali
ostacoli. Questa visione è disponibile con la modalità Modalità AUTO o nel
menu di selezione delle visioni.

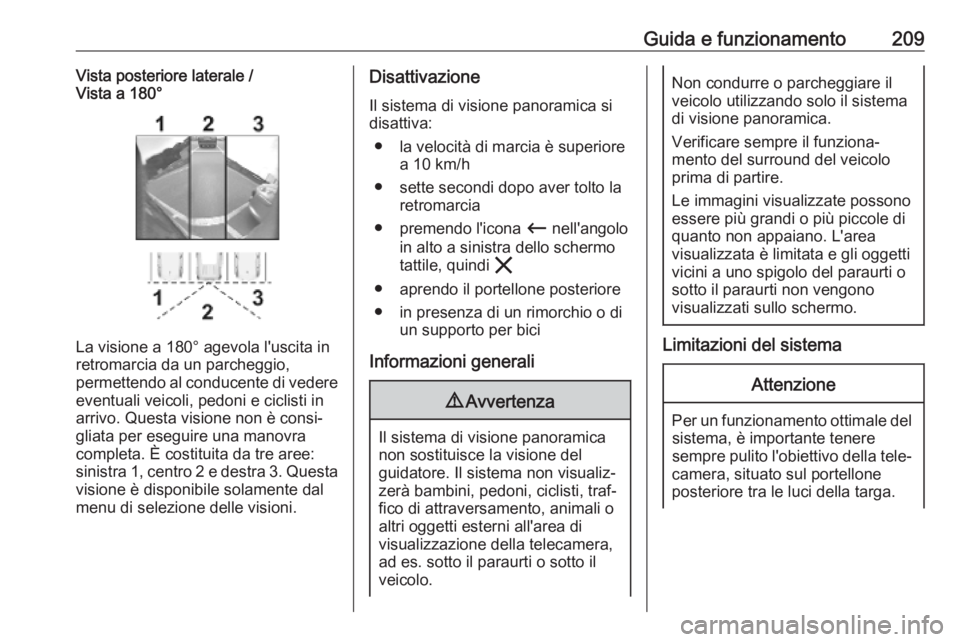

Guida e funzionamento209Vista posteriore laterale /
Vista a 180°
La visione a 180° agevola l'uscita in
retromarcia da un parcheggio,
permettendo al conducente di vedere
eventuali veicoli, pedoni e ciclisti in
arrivo. Questa visione non è consi‐
gliata per eseguire una manovra
completa. È costituita da tre aree:
sinistra 1, centro 2 e destra 3. Questa visione è disponibile solamente dal
menu di selezione delle visioni.
Disattivazione
Il sistema di visione panoramica si disattiva:
● la velocità di marcia è superiore a 10 km/h
● sette secondi dopo aver tolto la retromarcia
● premendo l'icona Ù nell'angolo
in alto a sinistra dello schermo
tattile, quindi &
● aprendo il portellone posteriore
● in presenza di un rimorchio o di un supporto per bici
Informazioni generali9 Avvertenza
Il sistema di visione panoramica
non sostituisce la visione del
guidatore. Il sistema non visualiz‐
zerà bambini, pedoni, ciclisti, traf‐
fico di attraversamento, animali o
altri oggetti esterni all'area di
visualizzazione della telecamera,
ad es. sotto il paraurti o sotto il
veicolo.
Non condurre o parcheggiare il veicolo utilizzando solo il sistema
di visione panoramica.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Le immagini visualizzate possono
essere più grandi o più piccole di
quanto non appaiano. L'area
visualizzata è limitata e gli oggetti
vicini a uno spigolo del paraurti o
sotto il paraurti non vengono
visualizzati sullo schermo.
Limitazioni del sistema
Attenzione
Per un funzionamento ottimale del sistema, è importante tenere
sempre pulito l'obiettivo della tele‐
camera, situato sul portellone
posteriore tra le luci della targa.

210Guida e funzionamentoRisciacquare l'obiettivo con acqua
e strofinarlo con un panno
morbido.
Non pulire l'obiettivo con getti di
vapore o di acqua ad alta pres‐ sione.
Il sistema di visione panoramica
potrebbe non funzionare corretta‐
mente se:
● L'ambiente circostante è buio.● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,
neve mista a fango, fango, spor‐
cizia.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo ha avuto un incidente.
● Si verificano variazioni di tempe‐ ratura estreme.
Videocamera posteriore
A seconda della versione, la videoca‐ mera è installata nel portellone poste‐
riore sopra la targa / nella portiera
posteriore sinistra o nella parte supe‐
riore della portiera posteriore sinistra.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
VIdeocamera installata nel
portellone posteriore sopra la
targa / nella portiera posteriore
sinistra
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info 3 118.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla
distanza effettiva.
Accensione
La videocamera posteriore viene automaticamente attivata all'inseri‐
mento della retromarcia.

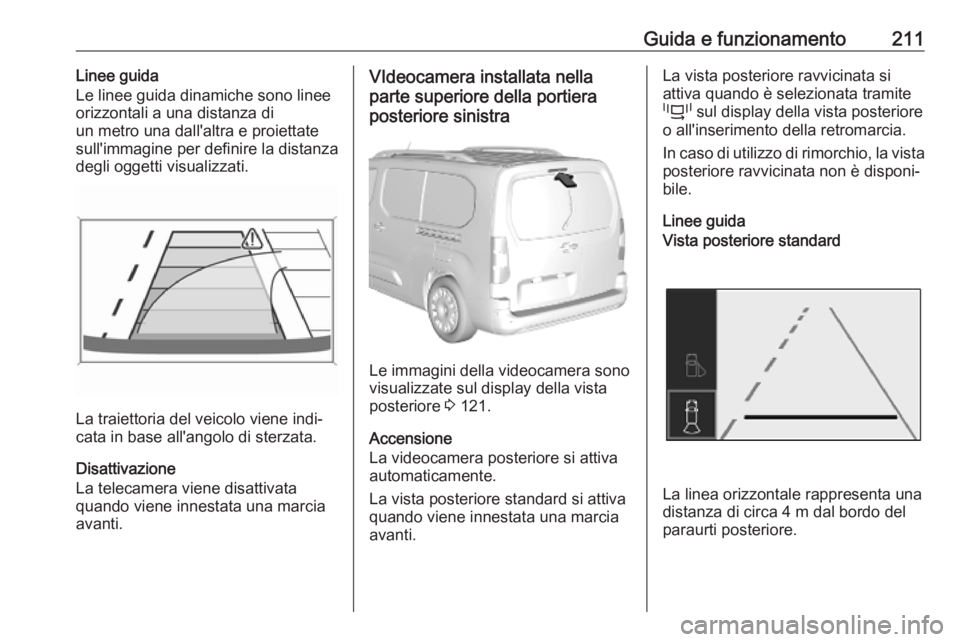

Guida e funzionamento211Linee guida
Le linee guida dinamiche sono linee
orizzontali a una distanza di
un metro una dall'altra e proiettate
sull'immagine per definire la distanza
degli oggetti visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Disattivazione
La telecamera viene disattivata
quando viene innestata una marcia
avanti.
VIdeocamera installata nella
parte superiore della portiera
posteriore sinistra
Le immagini della videocamera sono
visualizzate sul display della vista posteriore 3 121.
Accensione
La videocamera posteriore si attiva
automaticamente.
La vista posteriore standard si attiva quando viene innestata una marcia
avanti.
La vista posteriore ravvicinata si
attiva quando è selezionata tramite
p sul display della vista posteriore
o all'inserimento della retromarcia.
In caso di utilizzo di rimorchio, la vista posteriore ravvicinata non è disponi‐
bile.
Linee guidaVista posteriore standard
La linea orizzontale rappresenta una
distanza di circa 4 m dal bordo del paraurti posteriore.

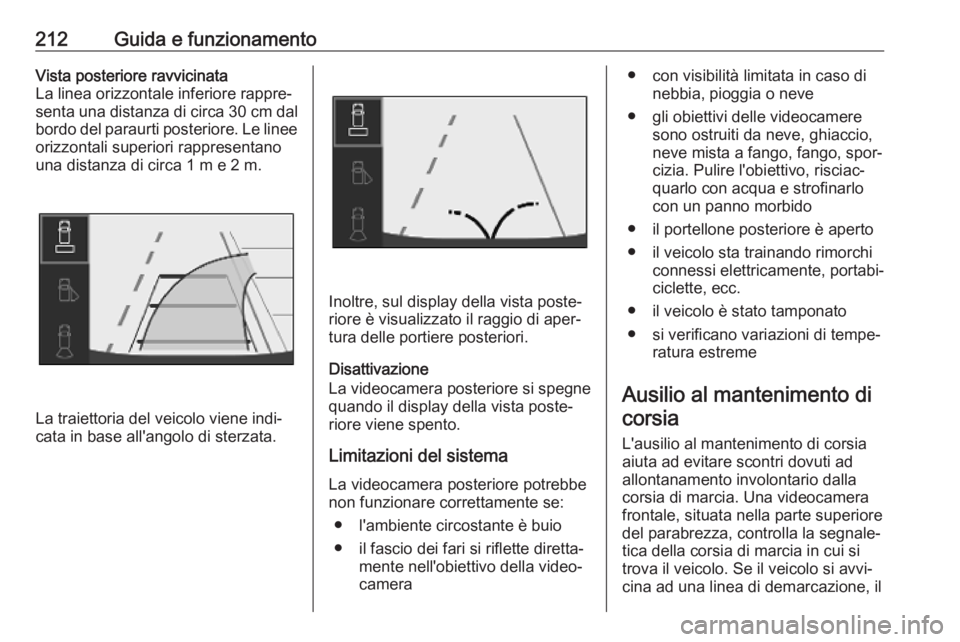

212Guida e funzionamentoVista posteriore ravvicinata
La linea orizzontale inferiore rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti posteriore. Le linee orizzontali superiori rappresentano
una distanza di circa 1 m e 2 m.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Inoltre, sul display della vista poste‐
riore è visualizzato il raggio di aper‐
tura delle portiere posteriori.
Disattivazione
La videocamera posteriore si spegne quando il display della vista poste‐
riore viene spento.
Limitazioni del sistema La videocamera posteriore potrebbe
non funzionare correttamente se:
● l'ambiente circostante è buio
● il fascio dei fari si riflette diretta‐ mente nell'obiettivo della video‐
camera
● con visibilità limitata in caso di nebbia, pioggia o neve
● gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,neve mista a fango, fango, spor‐
cizia. Pulire l'obiettivo, risciac‐
quarlo con acqua e strofinarlo
con un panno morbido
● il portellone posteriore è aperto
● il veicolo sta trainando rimorchi connessi elettricamente, portabi‐
ciclette, ecc.
● il veicolo è stato tamponato
● si verificano variazioni di tempe‐ ratura estreme
Ausilio al mantenimento di corsia
L'ausilio al mantenimento di corsia
aiuta ad evitare scontri dovuti ad
allontanamento involontario dalla
corsia di marcia. Una videocamera
frontale, situata nella parte superiore
del parabrezza, controlla la segnale‐
tica della corsia di marcia in cui si
trova il veicolo. Se il veicolo si avvi‐ cina ad una linea di demarcazione, il

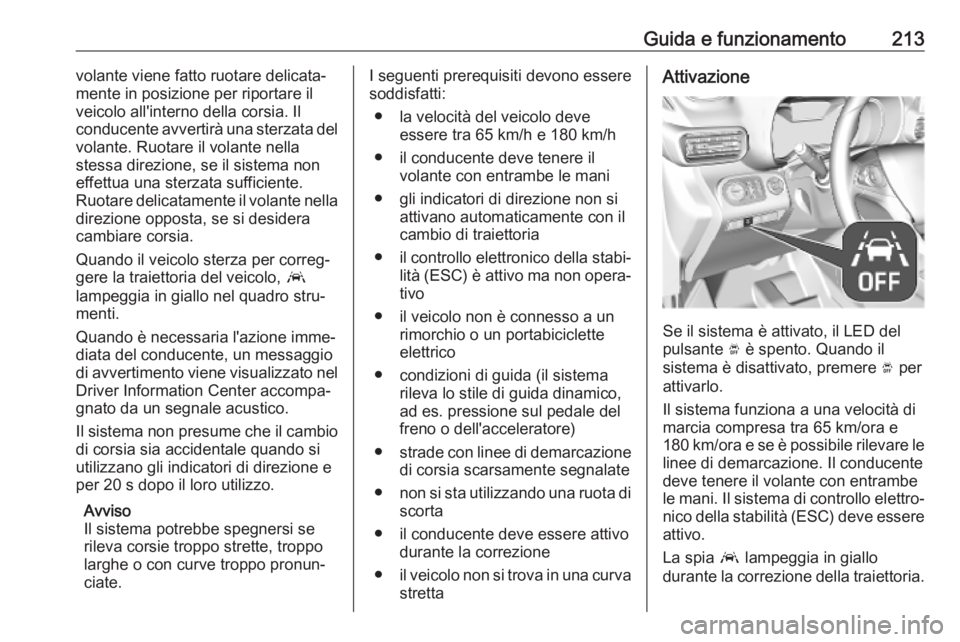

Guida e funzionamento213volante viene fatto ruotare delicata‐
mente in posizione per riportare il
veicolo all'interno della corsia. Il
conducente avvertirà una sterzata del
volante. Ruotare il volante nella
stessa direzione, se il sistema non
effettua una sterzata sufficiente.
Ruotare delicatamente il volante nella direzione opposta, se si desidera
cambiare corsia.
Quando il veicolo sterza per correg‐
gere la traiettoria del veicolo, a
lampeggia in giallo nel quadro stru‐
menti.
Quando è necessaria l'azione imme‐
diata del conducente, un messaggio
di avvertimento viene visualizzato nel Driver Information Center accompa‐
gnato da un segnale acustico.
Il sistema non presume che il cambio
di corsia sia accidentale quando si
utilizzano gli indicatori di direzione e
per 20 s dopo il loro utilizzo.
Avviso
Il sistema potrebbe spegnersi se
rileva corsie troppo strette, troppo
larghe o con curve troppo pronun‐
ciate.I seguenti prerequisiti devono essere
soddisfatti:
● la velocità del veicolo deve essere tra 65 km/h e 180 km/h
● il conducente deve tenere il volante con entrambe le mani
● gli indicatori di direzione non si attivano automaticamente con il
cambio di traiettoria
● il controllo elettronico della stabi‐
lità (ESC) è attivo ma non opera‐ tivo
● il veicolo non è connesso a un rimorchio o un portabiciclette
elettrico
● condizioni di guida (il sistema rileva lo stile di guida dinamico,
ad es. pressione sul pedale del
freno o dell'acceleratore)
● strade con linee di demarcazione
di corsia scarsamente segnalate
● non si sta utilizzando una ruota di
scorta
● il conducente deve essere attivo durante la correzione
● il veicolo non si trova in una curva
strettaAttivazione
Se il sistema è attivato, il LED del
pulsante Ó è spento. Quando il
sistema è disattivato, premere Ó per
attivarlo.
Il sistema funziona a una velocità di
marcia compresa tra 65 km/ora e
180 km/ora e se è possibile rilevare le
linee di demarcazione. Il conducente
deve tenere il volante con entrambe
le mani. Il sistema di controllo elettro‐ nico della stabilità (ESC) deve essere
attivo.
La spia a lampeggia in giallo
durante la correzione della traiettoria.

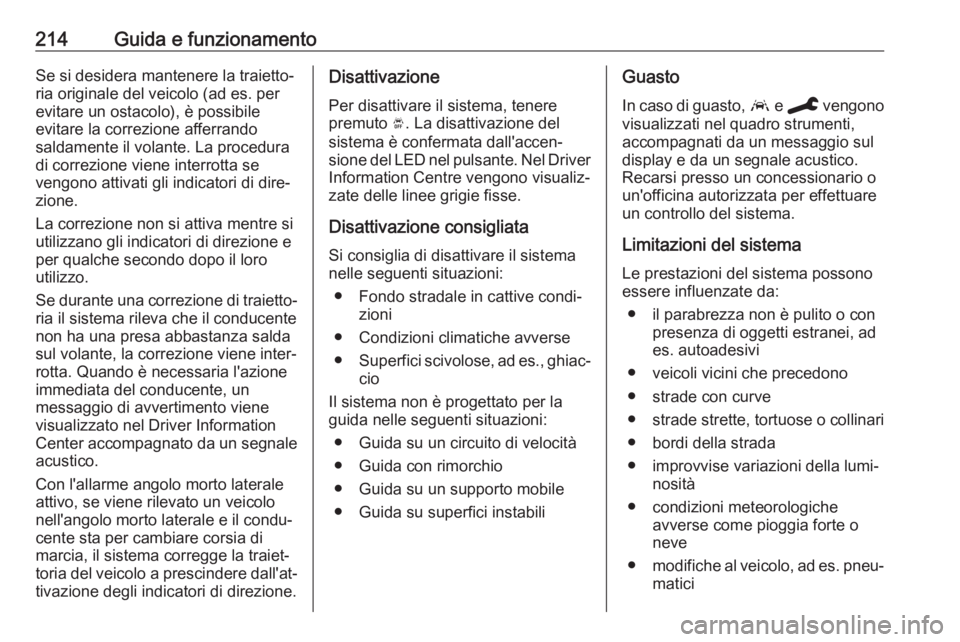

214Guida e funzionamentoSe si desidera mantenere la traietto‐
ria originale del veicolo (ad es. per
evitare un ostacolo), è possibile
evitare la correzione afferrando
saldamente il volante. La procedura
di correzione viene interrotta se
vengono attivati gli indicatori di dire‐
zione.
La correzione non si attiva mentre si
utilizzano gli indicatori di direzione e
per qualche secondo dopo il loro
utilizzo.
Se durante una correzione di traietto‐ ria il sistema rileva che il conducente
non ha una presa abbastanza salda
sul volante, la correzione viene inter‐
rotta. Quando è necessaria l'azione
immediata del conducente, un
messaggio di avvertimento viene
visualizzato nel Driver Information
Center accompagnato da un segnale acustico.
Con l'allarme angolo morto laterale attivo, se viene rilevato un veicolo
nell'angolo morto laterale e il condu‐
cente sta per cambiare corsia di
marcia, il sistema corregge la traiet‐
toria del veicolo a prescindere dall'at‐
tivazione degli indicatori di direzione.Disattivazione
Per disattivare il sistema, tenere
premuto Ó. La disattivazione del
sistema è confermata dall'accen‐
sione del LED nel pulsante. Nel Driver Information Centre vengono visualiz‐
zate delle linee grigie fisse.
Disattivazione consigliata Si consiglia di disattivare il sistema
nelle seguenti situazioni:
● Fondo stradale in cattive condi‐ zioni
● Condizioni climatiche avverse
● Superfici scivolose, ad es., ghiac‐
cio
Il sistema non è progettato per la
guida nelle seguenti situazioni:
● Guida su un circuito di velocità
● Guida con rimorchio
● Guida su un supporto mobile
● Guida su superfici instabiliGuasto
In caso di guasto, a e C vengono
visualizzati nel quadro strumenti,
accompagnati da un messaggio sul
display e da un segnale acustico. Recarsi presso un concessionario o
un'officina autorizzata per effettuare
un controllo del sistema.
Limitazioni del sistema Le prestazioni del sistema possono
essere influenzate da:
● il parabrezza non è pulito o con presenza di oggetti estranei, ad
es. autoadesivi
● veicoli vicini che precedono
● strade con curve
● strade strette, tortuose o collinari
● bordi della strada
● improvvise variazioni della lumi‐ nosità
● condizioni meteorologiche avverse come pioggia forte o
neve
● modifiche al veicolo, ad es. pneu‐
matici
