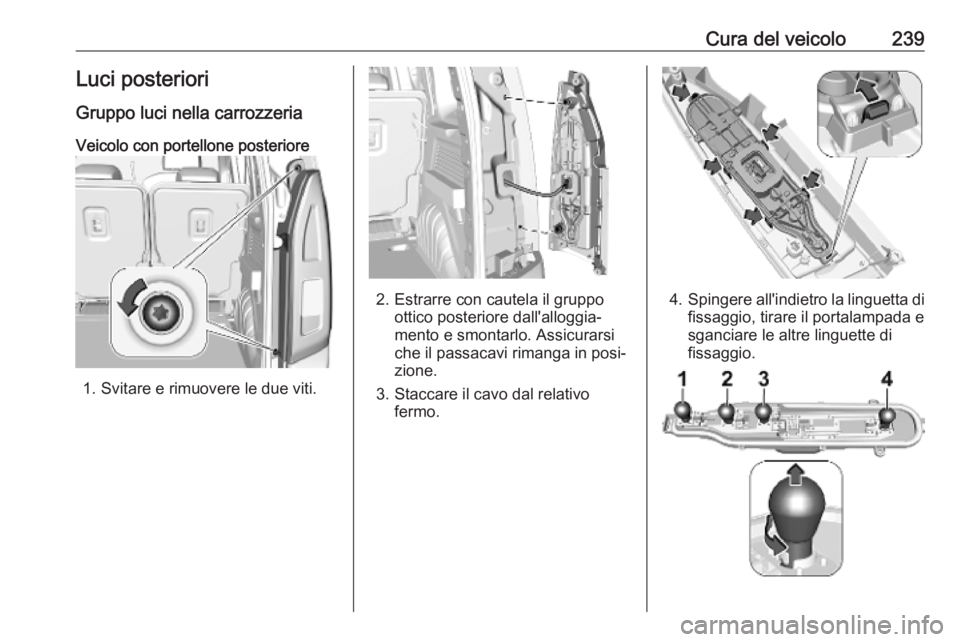

Cura del veicolo239Luci posteriori
Gruppo luci nella carrozzeria
Veicolo con portellone posteriore
1. Svitare e rimuovere le due viti.
2. Estrarre con cautela il gruppo ottico posteriore dall'alloggia‐
mento e smontarlo. Assicurarsi
che il passacavi rimanga in posi‐
zione.
3. Staccare il cavo dal relativo fermo.4.Spingere all'indietro la linguetta di
fissaggio, tirare il portalampada e
sganciare le altre linguette di
fissaggio.

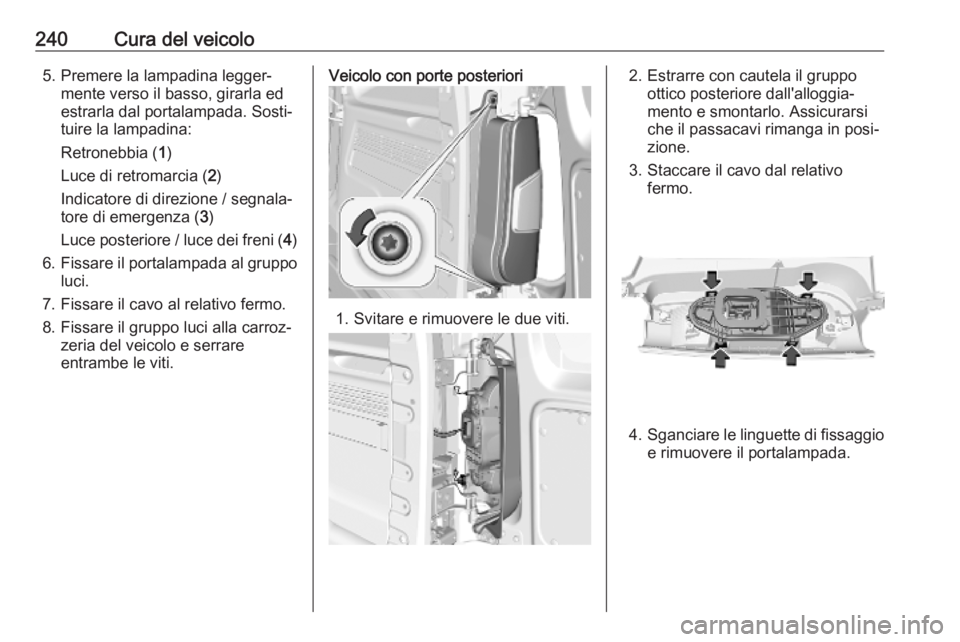

240Cura del veicolo5. Premere la lampadina legger‐mente verso il basso, girarla ed
estrarla dal portalampada. Sosti‐ tuire la lampadina:
Retronebbia ( 1)
Luce di retromarcia ( 2)
Indicatore di direzione / segnala‐
tore di emergenza ( 3)
Luce posteriore / luce dei freni ( 4)
6. Fissare il portalampada al gruppo
luci.
7. Fissare il cavo al relativo fermo.
8. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare
entrambe le viti.Veicolo con porte posteriori
1. Svitare e rimuovere le due viti.
2. Estrarre con cautela il gruppo ottico posteriore dall'alloggia‐
mento e smontarlo. Assicurarsi
che il passacavi rimanga in posi‐
zione.
3. Staccare il cavo dal relativo fermo.
4.Sganciare le linguette di fissaggio
e rimuovere il portalampada.

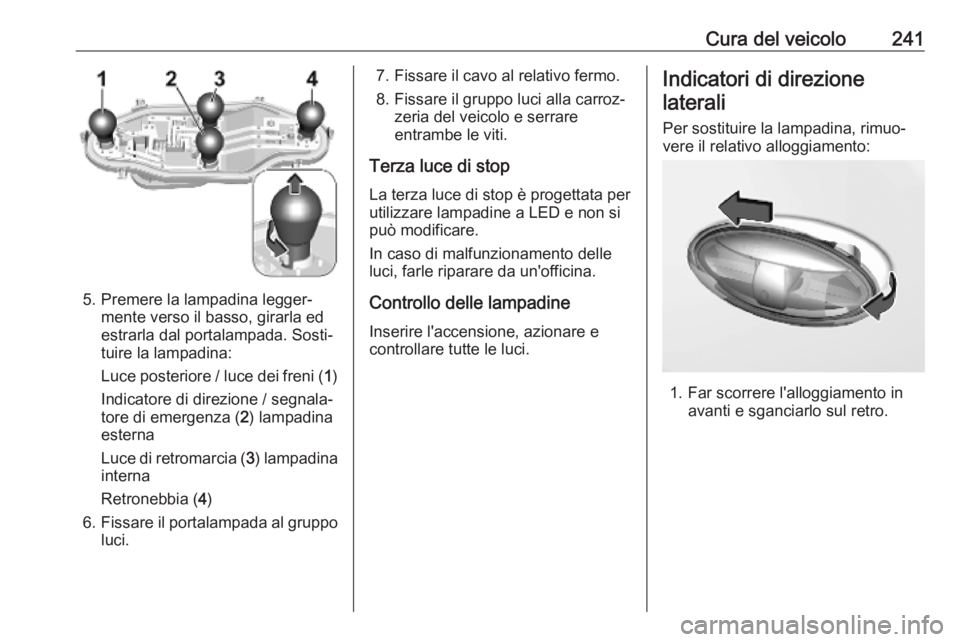

Cura del veicolo241
5. Premere la lampadina legger‐mente verso il basso, girarla ed
estrarla dal portalampada. Sosti‐
tuire la lampadina:
Luce posteriore / luce dei freni ( 1)
Indicatore di direzione / segnala‐
tore di emergenza ( 2) lampadina
esterna
Luce di retromarcia ( 3) lampadina
interna
Retronebbia ( 4)
6. Fissare il portalampada al gruppo
luci.
7. Fissare il cavo al relativo fermo.
8. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare
entrambe le viti.
Terza luce di stop
La terza luce di stop è progettata per
utilizzare lampadine a LED e non si può modificare.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.
Controllo delle lampadine Inserire l'accensione, azionare e
controllare tutte le luci.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere l'alloggiamento in
avanti e sganciarlo sul retro.

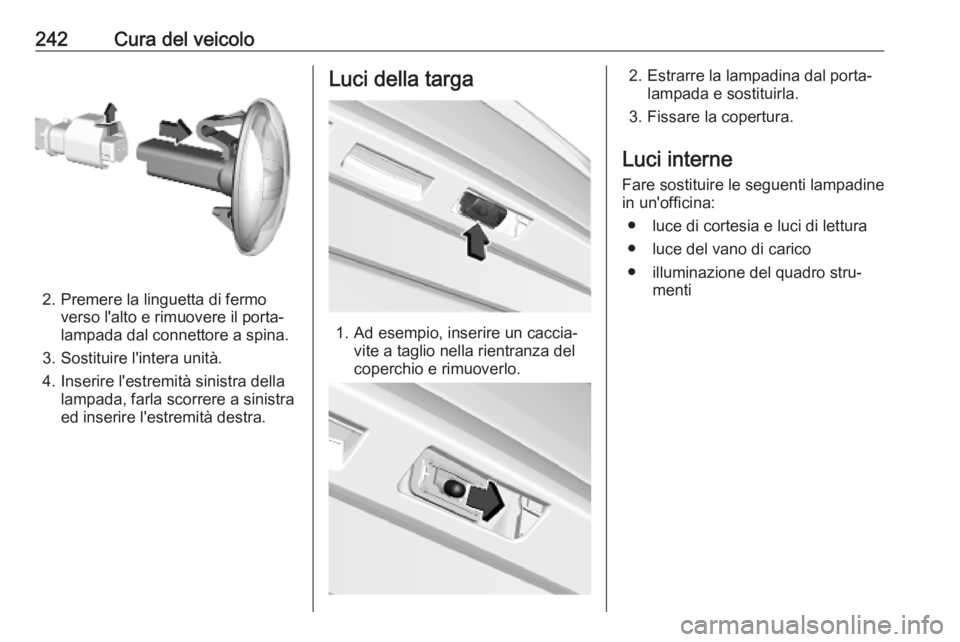

242Cura del veicolo
2. Premere la linguetta di fermoverso l'alto e rimuovere il porta‐
lampada dal connettore a spina.
3. Sostituire l'intera unità.
4. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Ad esempio, inserire un caccia‐ vite a taglio nella rientranza del
coperchio e rimuoverlo.
2. Estrarre la lampadina dal porta‐ lampada e sostituirla.
3. Fissare la copertura.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru‐ menti

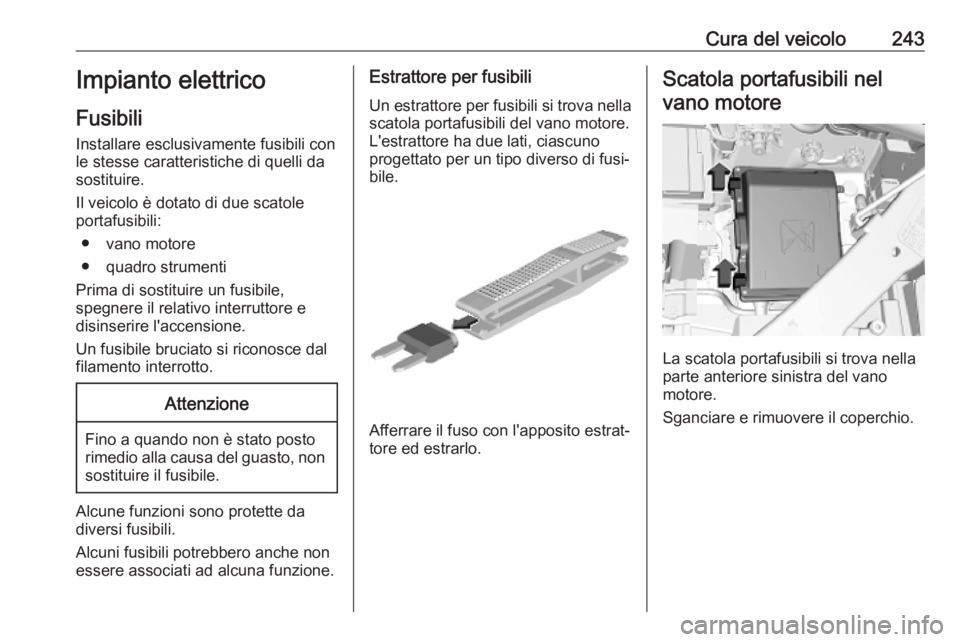

Cura del veicolo243Impianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
L'estrattore ha due lati, ciascuno
progettato per un tipo diverso di fusi‐
bile.
Afferrare il fuso con l'apposito estrat‐
tore ed estrarlo.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.

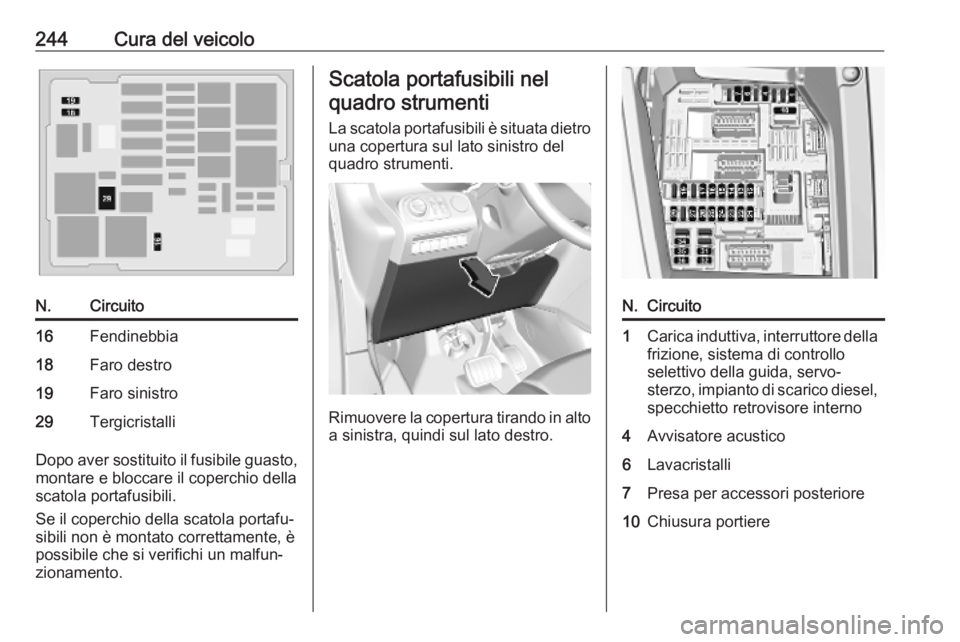

244Cura del veicoloN.Circuito16Fendinebbia18Faro destro19Faro sinistro29Tergicristalli
Dopo aver sostituito il fusibile guasto,montare e bloccare il coperchio della
scatola portafusibili.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel
quadro strumenti
La scatola portafusibili è situata dietro
una copertura sul lato sinistro del
quadro strumenti.
Rimuovere la copertura tirando in alto
a sinistra, quindi sul lato destro.
N.Circuito1Carica induttiva, interruttore della
frizione, sistema di controllo
selettivo della guida, servo‐
sterzo, impianto di scarico diesel, specchietto retrovisore interno4Avvisatore acustico6Lavacristalli7Presa per accessori posteriore10Chiusura portiere

Cura del veicolo245N.Circuito12Connettore diagnostico, trasfor‐
matore dell'alimentazione elet‐
trica13Display Head-Up, climatizzatore,
Sistema Infotainment14Impianto di allarme antifurto,
centralina telematica15Cambio automatico, quadro stru‐
menti, climatizzatore16Motorino di avviamento, trasfor‐
matore dell'alimentazione elet‐
trica17Quadro strumenti19Presa rimorchio, comandi al
volante21Impianto di allarme antifurto,
tasto di azionamento22Videocamera posteriore,
sensore pioggia e luciN.Circuito23Segnalazione cintura di sicu‐
rezza non allacciata, centralina
di comando veicolo speciale,
sistema start-stop, presa rimor‐
chio24Sistema di ausilio al parcheggio,
Sistema Infotainment, videoca‐
mera posteriore, videocamera
angolo morto laterale25Airbag26Sensore angolo di sterzata27Riscaldatore da parcheggio29Sistema Infotainment31–32Presa di corrente34Sistema di ausilio al parcheggio,
specchietto retrovisore internoN.Circuito35Connettore diagnostico, regola‐
zione della profondità delle luci,
parabrezza riscaldato, climatiz‐
zatore36Luci interne, porta USB

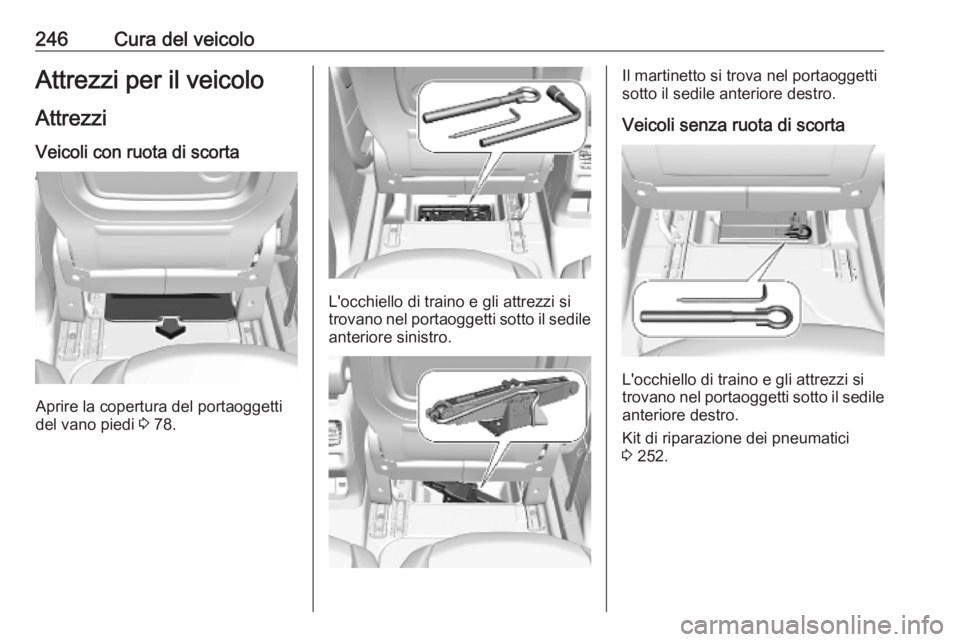

246Cura del veicoloAttrezzi per il veicoloAttrezzi
Veicoli con ruota di scorta
Aprire la copertura del portaoggetti
del vano piedi 3 78.
L'occhiello di traino e gli attrezzi si
trovano nel portaoggetti sotto il sedile
anteriore sinistro.
Il martinetto si trova nel portaoggetti
sotto il sedile anteriore destro.
Veicoli senza ruota di scorta
L'occhiello di traino e gli attrezzi si
trovano nel portaoggetti sotto il sedile
anteriore destro.
Kit di riparazione dei pneumatici
3 252.
