Îngrijirea autovehiculului239
2. Decuplaţi clema cu arc dinelementul de fixare, deplasând-o
spre dreapta. Mişcaţi în jos clema cu arc.
Scoateţi soclul becului din
carcasa reflectorului.3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului în carcasa reflectorului.
5. Fixaţi capacul.
Lămpile de poziţie laterale /
funcţia lumini pe timp de zi cu
becuri
1. Rotiţi soclul becului în sens anti- orar pentru a decupla şi a scoate
din reflector.

240Îngrijirea autovehiculului
2. Demontaţi becul din soclu printragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în carcasa farului şi rotiţi în sens
orar.
Lămpile de poziţie laterale /
funcţia lumini pe timp de zi cu
leduri
Înlocuirea LED-urilor defecte trebuie realizată de către un atelier service
specializat.
Faruri LED
Luminile de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Proiectoarele de ceaţă
1. Pentru a preveni deteriorarea vopselei, înfăşuraţi o lavetă în
jurul vârfului unei şurubelniţe
plate. Introduceţi o şurubelniţă în
degajarea din muchia capacului.
Eliberaţi capacul acţionându-l cu
maneta cu grijă.
2. Deşurubaţi şi scoateţi cele două şuruburi şi scoateţi ansamblul
optic spre partea din faţă.

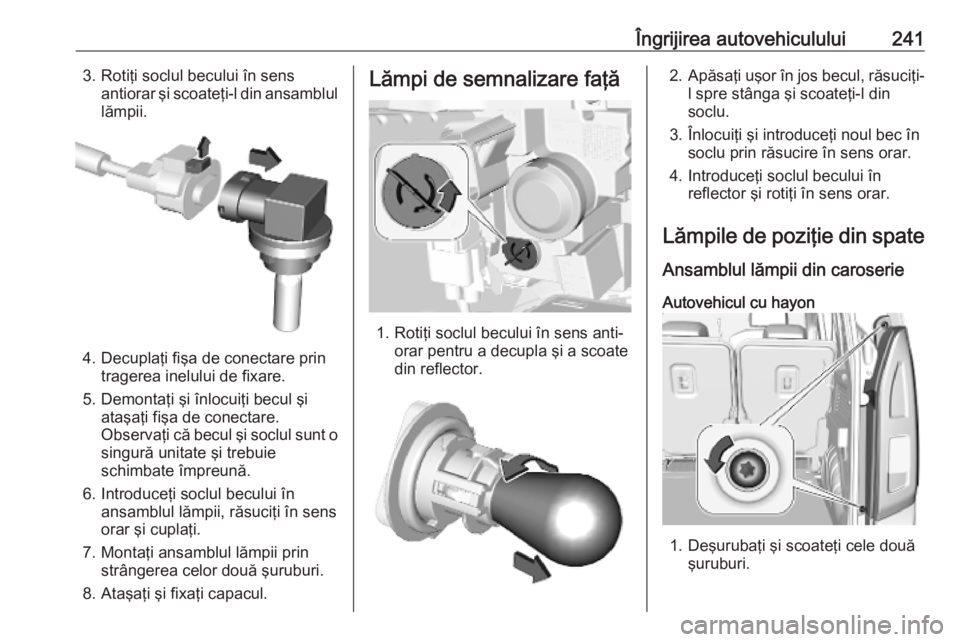

Îngrijirea autovehiculului2413. Rotiţi soclul becului în sensantiorar şi scoateţi-l din ansamblul
lămpii.
4. Decuplaţi fişa de conectare prin tragerea inelului de fixare.
5. Demontaţi şi înlocuiţi becul şi ataşaţi fişa de conectare.
Observaţi că becul şi soclul sunt o
singură unitate şi trebuie
schimbate împreună.
6. Introduceţi soclul becului în ansamblul lămpii, răsuciţi în sens
orar şi cuplaţi.
7. Montaţi ansamblul lămpii prin strângerea celor două şuruburi.
8. Ataşaţi şi fixaţi capacul.
Lămpi de semnalizare faţă
1. Rotiţi soclul becului în sens anti- orar pentru a decupla şi a scoate
din reflector.
2. Apăsaţi uşor în jos becul, răsuciţi-
l spre stânga şi scoateţi-l din
soclu.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Lămpile de poziţie din spate
Ansamblul lămpii din caroserie
Autovehicul cu hayon
1. Deşurubaţi şi scoateţi cele două şuruburi.

242Îngrijirea autovehiculului
2. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă la
conducta de cabluri să rămână pe poziţie.
3. Detaşaţi cablul din opritor.4. Apăsaţi spre înapoi inelul de fixare, trageţi suportul becului şi
decuplaţi inelele de fixare
rămase.
5. Împingeţi becul uşor în jos, rotiţi-l şi scoateţi-l din suportul becului.
Înlocuiţi becul:
Lampa de ceaţă spate ( 1)
Lămpile marşarier ( 2)
Lampa de semnalizare/luminile de avarie ( 3)
Lampa de poziţie spate/stopul de
frână ( 4)
6. Fixaţi suportul becului la ansamblul lămpii.
7. Ataşaţi cablul la opritor.
8. Fixaţi ansamblul becului la caroseria autovehiculului şi
strângeţi ambele şuruburi.

Îngrijirea autovehiculului243Autovehicul cu portiere în spate
1. Deşurubaţi şi scoateţi cele douăşuruburi.
2. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă la
conducta de cabluri să rămână pe poziţie.
3. Detaşaţi cablul din opritor.
4. Decuplaţi inelele de fixare pentru a scoate suportul becului.
5. Împingeţi becul uşor în jos, rotiţi-lşi scoateţi-l din suportul becului.
Înlocuiţi becul:
Lampa de poziţie spate/stopul de
frână ( 1)
Lampa de semnalizare/luminile
de avarie ( 2) bec exterior
Lampa de marşarier ( 3) bec
interior
Lampa de ceaţă spate ( 4)
6. Fixaţi suportul becului la ansamblul lămpii.

244Îngrijirea autovehiculului7. Ataşaţi cablul la opritor.
8. Fixaţi ansamblul becului la caroseria autovehiculului şi
strângeţi ambele şuruburi.
Lampa de frână centrală
superioară
Lampa de frână montată în centru sus
este proiectată ca LED nu poate fi
schimbată.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.Lămpi de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi carcasa lămpii spre înainte
şi scoateţi-o din partea
posterioară.
2. Apăsaţi în sus inelul de fixare şi scoateţi soclul becului de la fişa
de conectare.
3. Înlocuiţi întreaga unitate.
4. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.

Îngrijirea autovehiculului245Luminile pentru plăcuţa de
înmatriculare
1. Introduceţi o şurubelniţă, de exemplu, în degajarea capacului
şi scoateţi capacul.
2. Scoateţi lampa din soclu şi înlocuiţi-o.
3. Ataşaţi capacul.
Luminile interioare Solicitaţi înlocuirea următoarelor
becuri de către un atelier service:
● plafoniera, lămpi de lectură
● lampa din portbagaj
● iluminarea panoului de bord
Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● compartiment motor
● panoul de bord
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

246Îngrijirea autovehicululuiExtractorul de siguranţeEste posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor. Extractorul
are două părţi, fiecare parte este
proiectată pentru un tip diferit de
siguranţe.
Apucaţi siguranţa cu ajutorul
extractorului de siguranţe şi retrageţi siguranţa.
Cutia cu siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.
Nr.Circuit16Proiectoarele de ceaţă18Far dreapta19Far stânga29Ştergătoarele de parbriz
După înlocuirea siguranţelor fuzibile
defecte, închideţi capacul panoului de
siguranţe şi blocaţi-l.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
