2019.75 OPEL COMBO E Manual de Instruções (in Portugues)

Arrumação87
5.Passar a cinta da tampa à volta do
encosto de cabeça. Esticar a cinta
puxando pela extremidade solta.
Com a tampa de proteção equipada,
a carga máxima sobre o encosto do
banco rebatido é de 100 kg.
Rede de segurança
Consoante a versão, a rede de
segurança pode ser montada atrás
dos bancos traseiros ou, se os
encostos do banco traseiro estiverem rebatidos, atrás dos bancos
dianteiros.
Não se deve transportar passageiros
atrás da rede de segurança.
Montagem
Atrás dos bancos traseiros
● Existem aberturas de instalação de ambos os lados da estrutura
do tejadilho, por cima dos bancos traseiros. Abrir as tampas e
suspender e engatar a haste da
rede num dos lados, comprimir a
haste e suspender e engatar do
outro lado.
● Prender os ganchos das correias
da rede de segurança aos olhais
de fixação atrás dos bancos
traseiros.
Esticar ambas as cintas,
puxando pela extremidade solta.
● Os encostos dos bancos traseiros devem estar subidos.

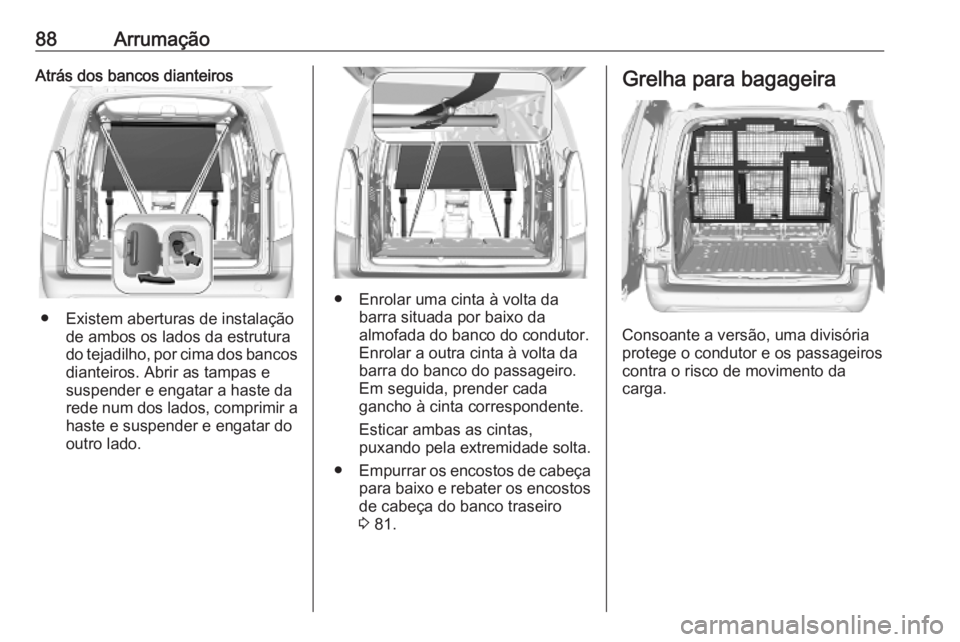

88ArrumaçãoAtrás dos bancos dianteiros
● Existem aberturas de instalaçãode ambos os lados da estrutura
do tejadilho, por cima dos bancos dianteiros. Abrir as tampas e
suspender e engatar a haste da
rede num dos lados, comprimir a
haste e suspender e engatar do
outro lado.
● Enrolar uma cinta à volta da barra situada por baixo da
almofada do banco do condutor.
Enrolar a outra cinta à volta da
barra do banco do passageiro.
Em seguida, prender cada
gancho à cinta correspondente.
Esticar ambas as cintas,
puxando pela extremidade solta.
● Empurrar os encostos de cabeça
para baixo e rebater os encostos
de cabeça do banco traseiro
3 81.
Grelha para bagageira
Consoante a versão, uma divisória
protege o condutor e os passageiros
contra o risco de movimento da
carga.

Arrumação89
A divisória pode ser colocada por trás
dos bancos dianteiros ou traseiros.
Existe uma aba na divisória que pode
ser aberta para acomodar objetos
compridos. Existe uma tampa de
proteção no veículo para garantir um
transporte seguro.
Se o encosto do banco lateral for
rebatido e a aba da divisória estiver
aberta, o banco central tem de
permanecer desocupado.
Se o encosto do banco traseiro for descido e a aba aberta para
transportar objetos compridos, o
bando do passageiro dianteiro tem de permanecer desocupado.
Mover a divisória1. Desengatar os quatro dispositivos
de fixação na parte superior e na
parte inferior da divisória.
2. Para colocá-la atrás dos bancos dianteiros, rebater os encostos
dos bancos traseiros 3 54
3. Mover a divisória e bloquear os
quatro dispositivos de fixação na
parte superior e na parte inferior.
9 Aviso
Ter cuidado ao utilizar dispositivos
de bloqueio da parte inferior.
Risco de se magoar.

90ArrumaçãoAbrir a aba1. Consoante o posicionamento da divisória e o comprimento da
carga, rebater o encosto do banco traseiro exterior e/ou o encosto do
banco do passageiro 3 51, 54
2. Desengatar o dispositivo de
fixação da aba e abrir a aba.
3. Prender a aba com a haste.
Fechar a aba 1. Fixar a haste no suporte.
2. Fechar a aba e bloquear o dispositivo de fixação.
3. Repor os bancos na posição vertical 3 51, 54
Encaixar a tampa de proteção
A tampa de proteção deve ser
instalada sempre que o encosto do
banco lateral for rebatido e a aba da
divisória estiver aberta.
1. Engatar os quatro ganchos de retenção nos olhais de fixação
correspondentes.

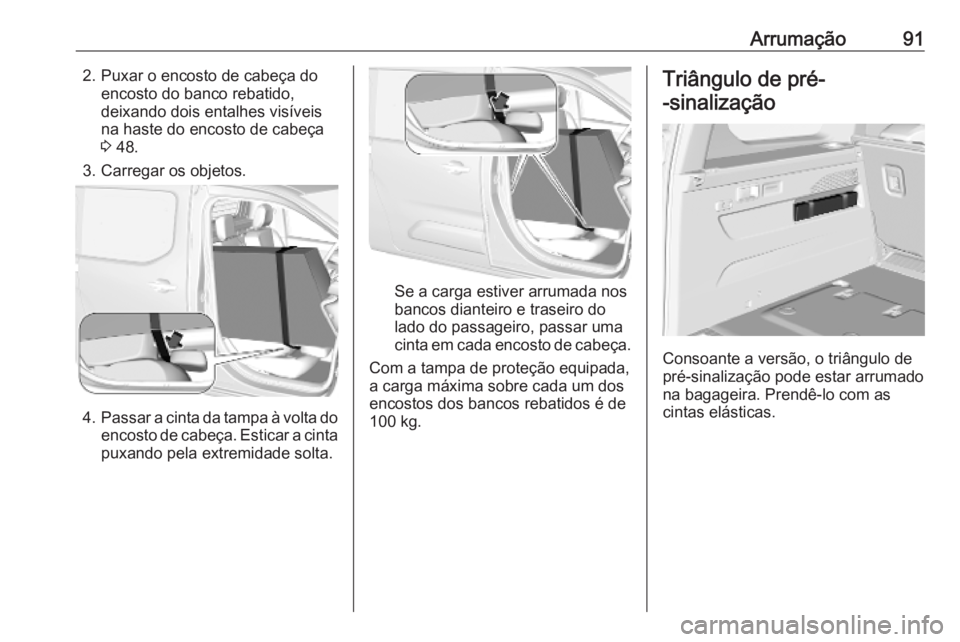

Arrumação912. Puxar o encosto de cabeça doencosto do banco rebatido,
deixando dois entalhes visíveis
na haste do encosto de cabeça
3 48.
3. Carregar os objetos.
4. Passar a cinta da tampa à volta do
encosto de cabeça. Esticar a cinta
puxando pela extremidade solta.
Se a carga estiver arrumada nos
bancos dianteiro e traseiro do
lado do passageiro, passar uma
cinta em cada encosto de cabeça.
Com a tampa de proteção equipada,
a carga máxima sobre cada um dos
encostos dos bancos rebatidos é de
100 kg.
Triângulo de pré-
-sinalização
Consoante a versão, o triângulo de
pré-sinalização pode estar arrumado
na bagageira. Prendê-lo com as
cintas elásticas.

92ArrumaçãoKit de primeiros socorros
Consoante a versão, o kit de
primeiros socorros pode estar
arrumado na bagageira.
Sistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda-
-se a utilização do sistema de barras
de tejadilho aprovado para o veículo. Para mais informações contactar a
oficina.
Seguir as instruções de instalação e
remover as barras de tejadilho
quando não estiverem a ser
utilizadas.Instalação das barras de tejadilho
Veículos com calhas de tejadilho
Os pontos de montagem estão
situados na parte inferior das calhas
de tejadilho.
Fixar a bagageira de tejadilho de
acordo com as instruções de
instalação fornecidas com a mesma.

Arrumação93Versão sem calhas de tejadilho
Para fixar uma bagageira de
tejadilho, desenroscar os tampões nos frisos do tejadilho. Inserir os
acessórios de montagem no fixador,
de acordo com as instruções.
Indicações de
carregamento
● Os objectos pesados colocados na bagageira devem ser
empurrados contra os encostos
do banco. Certificar-se de que os
encostos dos bancos estão bem
engatados. Se se puder empilhar objectos, os objectos mais
pesados devem ficar por baixo.
● Evitar o deslizamento de objetos soltos fixando-os com cintaspresas aos olhais de fixação3 85.
● Não deixar que a carga passe
para além da extremidade
superior dos encostos dos
bancos.
● Não colocar objetos na cobertura
de bagagem traseira ou no painel
de instrumentos, e não cobrir o
sensor existente na parte
superior do painel de
instrumentos.
● A carga não deve dificultar o funcionamento dos pedais, do
travão de mão e da alavanca
selectora das mudanças nem deve restringir a liberdade de
movimentos do condutor. Não
colocar no interior objectos que
não sejam presos.
● Não conduzir com a bagageira aberta.9Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem deslocar-se no

94Arrumaçãointerior do veículo e provocar
ferimentos pessoais ou danos na
carga ou veículo.
● A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 282) e a tara CE.
Para calcular a carga, introduzir os dados para o seu veículo na
tabela de pesos no início deste
manual.
A tara CE inclui o peso do
condutor (68 kg), bagagem
( 7 kg) e todos os fluidos (depósito
de combustível 90% cheio).
O equipamento opcional e os
acessórios aumentam a tara.
● Conduzir com carga no tejadilho aumenta a sensibilidade do
veículo a ventos cruzados e
afecta negativamente a
manobrabilidade do veículo por
aumentar o centro de gravidade do veículo. Distribuir a carga
uniformemente e prendê-la bem
com cintas de fixação. Ajustar a pressão dos pneus e a
velocidade do veículo em
conformidade com as condições
de carga. Verificar e apertar as
cintas frequentemente.
Não conduzir a mais de
120 km/h.
A carga admissível no tejadilho é
de:
● 80 kg para veículos com calhas de tejadilho
● 100 kg para veículos sem calhas de tejadilho e com
bagageira de tejadilho
● 150 kg para veículos sem calhas de tejadilho e com
três bagageiras de tejadilho,
exceto veículos de sete lugares
● 100 kg para veículos sem calhas de tejadilho e com
três bagageiras de tejadilho
e sete lugares
A carga no tejadilho é o peso
combinado das barras de tejadilho e
da carga.Indicador de sobrecarga
O indicador de sobrecarga verifica se
o veículo tem carga em excesso. A
função está concebida para ajudar a
evitar a sobrecarga e os riscos
consequentes, como um
comportamento instável em estrada,
rebentamento de pneus, desgaste
prematuro, etc.
Se uma sobrecarga for iminente, ON
e % acendem-se.
Se o veículo tiver carga em excesso,
ON , % e & acendem-se. Além
disso, & acende-se no conjunto de
instrumentos.
