Conducción y manejo167Avería
En caso de fallo en el sistema,
aparece un mensaje en el centro de
información del conductor.
Además, aparece un mensaje del
vehículo en el centro de información
del conductor si el sistema falla por
condiciones temporales; por ejemplo ,
si se detecta que los sensores están
cubiertos de nieve.
Mensajes del vehículo 3 110.
Indicaciones importantes para el
uso de los sistemas de asistencia
al aparcamiento9 Advertencia
En determinadas circunstancias,
la presencia de determinadas
superficies reflectantes en objetos o ropa, así como de fuentes de
ruido externo, pueden hacer que
el sistema no detecte los obstácu‐
los.
Debe prestarse especial atención
a los obstáculos bajos que puedan
dañar la parte inferior del paracho‐
ques. Si estos obstáculos se salen
de la zona de detección de los
objetos durante la aproximación del vehículo, sonará un tono de
advertencia continuo.Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
Si hay un dispositivo de remolque
montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Los sensores pueden detectar un
objeto inexistente (perturbación del
eco) debido a perturbaciones acús‐
ticas o mecánicas externas.
Nota
El asistente de aparcamiento se
desactiva cuando se extiende el
sistema de soporte trasero.
Cámara retrovisora La cámara retrovisora ayuda al
conductor durante la marcha atrás
mostrando una vista de la zona que
hay detrás del vehículo.

168Conducción y manejoLa vista de la cámara se muestra en
la pantalla de información.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se
encuentran fuera del campo de
visión de la cámara y de los senso‐
res del asistente de aparcamiento, por ejemplo, el parachoques o los
bajos del vehículo, no se mues‐
tran.
No vaya marcha atrás o estacione
el vehículo utilizando solamente la
cámara retrovisora.
Compruebe siempre el entorno
del vehículo antes de conducir.
Activación
La cámara retrovisora se activa auto‐ máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en el tirador del portón trasero y ofrece un ángulo
de visión de 130°.
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
La zona mostrada por la cámara es
limitada. La distancia de la imagen
que aparece en pantalla difiere de la
distancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
1 metro, proyectadas sobre la imagen para definir la distancia a los objetos
mostrados.

Conducción y manejo169La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros
del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con la advertencia para comprobar lo que
rodea al vehículo.
Desactivación La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se selecciona durante unos 10 s.
La cámara de visión trasera se puede
desactivar manualmente en el menú
de personalización del vehículo en la
Pantalla de información. Seleccione
el ajuste correspondiente en Ajustes.
Personalización del vehículo 3 111.Desactivación de líneas guía y
símbolos de advertencia
Pantalla de información en color de
7": La activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
mediante los botones de la zona infe‐
rior de la pantalla.
Pantalla de información en color de
8": La activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
en el menú de configuración en la
pantalla de información.
Pantalla de información 3 107.
Personalización del vehículo 3 111.
Avería
Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no
funcionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo,
enjuáguelo con agua y séquelo
con un paño suave.
● El vehículo lleve remolque.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de temperatura.

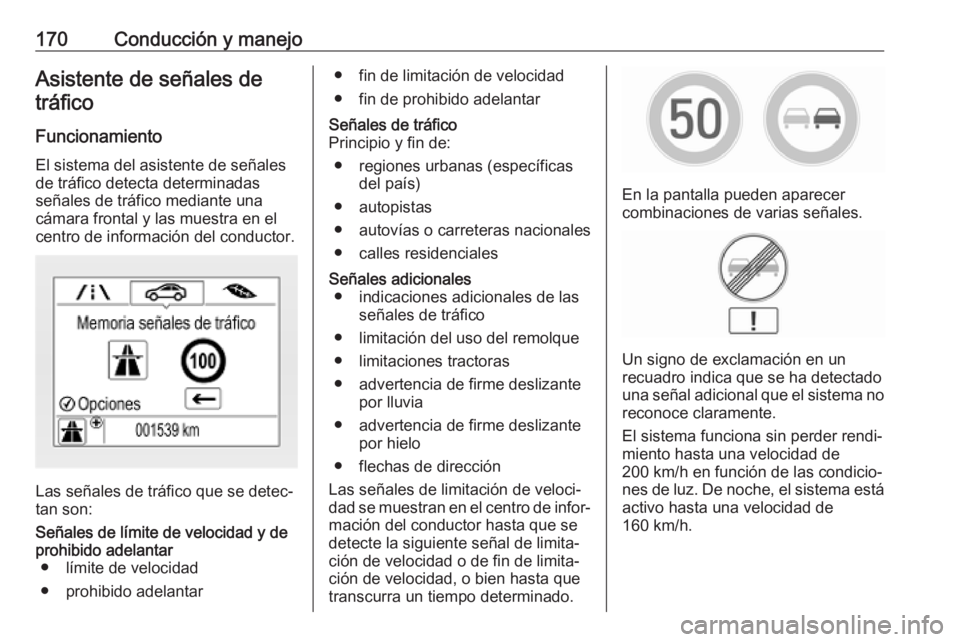

170Conducción y manejoAsistente de señales detráfico
Funcionamiento
El sistema del asistente de señales
de tráfico detecta determinadas
señales de tráfico mediante una
cámara frontal y las muestra en el
centro de información del conductor.
Las señales de tráfico que se detec‐
tan son:
Señales de límite de velocidad y de prohibido adelantar ● límite de velocidad
● prohibido adelantar● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● regiones urbanas (específicas del país)
● autopistas
● autovías o carreteras nacionales ● calles residencialesSeñales adicionales ● indicaciones adicionales de las señales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme deslizante por lluvia
● advertencia de firme deslizante por hielo
● flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de infor‐ mación del conductor hasta que sedetecte la siguiente señal de limita‐
ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
En la pantalla pueden aparecer
combinaciones de varias señales.
Un signo de exclamación en un
recuadro indica que se ha detectado
una señal adicional que el sistema no reconoce claramente.
El sistema funciona sin perder rendi‐
miento hasta una velocidad de
200 km/h en función de las condicio‐
nes de luz. De noche, el sistema está
activo hasta una velocidad de
160 km/h.

Conducción y manejo171Indicación en pantallaHay información disponible sobre las
señales de tráfico actualmente váli‐ das en la página del asistente de
señales de tráfico designado en el
centro de información del conductor.
Además, el límite de velocidad
actualmente válido se muestra
permanentemente en la línea inferior
del centro de información del conduc‐
tor. Si ha disponible un límite de velo‐ cidad con adición, se muestra un
símbolo + en este área.
Seleccione ? mediante MENU y
seleccione la página del asistente de
señales de tráfico con la rueda de
ajuste en la palanca del intermitente
3 102.
Si se ha seleccionado otra página en el menú del centro de información del
conductor y luego se vuelve a selec‐
cionar la página del asistente de
señales de tráfico, se mostrará la
última señal de tráfico detectada.
Función de alerta La función de alerta se puede activaro desactivar en el menú de configu‐
ración de la página del asistente de
señales de tráfico.Una vez activada y cuando la página
de detección de señales de tráfico no se muestre, se muestran el límite de
velocidad y las señales de no adelan‐ tar nuevas detectadas como alertas
en el centro de información del
conductor.

172Conducción y manejo
Cuando se muestre la página del
asistente de señales de tráfico, pulse SET/CLR en la palanca del intermi‐
tente.
Seleccione Alertas ACTIV o Alertas
DESACT girando la rueda de ajuste y
pulse SET/CLR .
La alerta emergente se muestra
durante unos ocho segundos en el
centro de información del conductor.
Restablecimiento del sistema
El contenido de la memoria de las
señales de tráfico puede borrarse en
el menú de configuración de la página del asistente de señales de tráfico
seleccionando Reiniciar y se
confirma pulsando SET/CLR de la
palanca de intermitentes.
También se pueden pulsar SET/CLR
durante tres segundos para borrar el
contenido de la página.
Una vez realizado el restablecimiento correctamente, sonará un timbre y se
indicará el "Señal predeterminada"
siguiente hasta que se detecte la
siguiente señal de tráfico.
En algunos casos, el sistema borra
automáticamente el asistente de
señales de tráfico.
Eliminación de señales de tráfico Existen varias situaciones que provo‐
carán la eliminación de las señales de tráfico que se muestran actualmente.
Después de eliminarse, se muestra la
"Señal predeterminada" en el centro
de información del conductor.

Conducción y manejo173Motivos para la eliminación de seña‐
les:
● Se ha recorrido una distancia predefinida o ha transcurrido un
periodo de tiempo predefinido
(diferente para cada tipo de
señal)
● El vehículo realiza un giro
● La velocidad se reduce a 52 km/h (detección de entrada a
ciudad)
Avería El sistema asistente de señales de
tráfico puede funcionar de manera incorrecta si:
● El área del parabrisas, donde se encuentra la cámara frontal, no
está limpio o contiene elementos extraños, por ejemplo, adhesi‐
vos.
● Las señales de tráfico están total
o parcialmente cubiertas, o son
difíciles de discernir.
● Hay condiciones ambientales adversas, como fuerte lluvia,
nieve, radiación solar directa o sombras.● Las señales de tráfico están dañadas o montadas incorrecta‐
mente.
● Las señales de tráfico no cumplen la Convención de Viena
sobre señalización vial.Atención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro
de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras
señales de tráfico, distintas de las convencionales, que pudieran
establecer o finalizar una limita‐ ción de velocidad.
No deje que esta característica
especial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.
Los sistemas de ayuda a la
conducción no eximen al conduc‐
tor de su plena responsabilidad en
el manejo del vehículo.
Aviso de cambio de carril
El sistema de aviso de cambio de
carril observa las marcas del carril por
el que circula el vehículo mediante
una cámara frontal. El sistema
detecta los cambios de carril y avisa
al conductor en caso de un cambio
involuntario de carril mediante seña‐
les acústicas y visuales.
Los criterios para detectar un cambio involuntario de carril son:
● no se han accionado los intermi‐ tentes
● no se ha accionado el pedal del freno
● no hay un accionamiento activo del acelerador
● no hay un accionamiento del volante
Si el conductor reacciona activa‐
mente, no se producirá el aviso.

174Conducción y manejoActivación
El sistema de aviso de cambio de
carril se activa pulsando ). El LED
encendido en el botón indica que el
sistema está conectado.
Cuando el testigo de control ) en el
cuadro de instrumentos se enciende
en verde, el sistema está listo para
funcionar.
El sistema sólo funciona a velocida‐
des superiores a 56 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) cambia a amarillo y parpa‐
dea. Simultáneamente se activa un
aviso acústico.
Desactivación
El sistema se desactiva pulsando );
el LED del botón se apaga.
A velocidades inferiores a 56 km/h, el sistema no funciona.
Avería El sistema de aviso de cambio de
carril puede funcionar incorrecta‐ mente si:
● el parabrisas está sucio● hay condiciones ambientales adversas, como fuerte lluvia,
nieve, radiación solar directa o
sombras
El sistema no puede funcionar si no
se detectan marcas de carril.
