Automobilio priežiūra255
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Paspauskite tris fiksavimo ąseles ir iš žibinto bloko išimkite
lemputės laikiklį.
5. Išimkite lemputę ir pakeiskite nauja:
Atbulinės eigos žibintai ( 1)
Galinis žibintas ( 2)
Galinis rūko žibintas ( 3) (kairėje
pusėje)
6. Įstatykite lemputės laikiklį į galinio
žibinto bloką.
7. Versijoje su šviesos diodų galiniais žibintais galima pakeisti
tik atbulinės eigos žibinto
lemputę: pasukite ir išimkite

256Automobilio priežiūralemputės laikiklį iš žibinto bloko.
Lemputės laikiklyje pakeiskite
lemputę.
8. Sumontuokite žibinto bloką bagažinės dangtyje ir iš vidaus
priveržkite fiksavimo veržlę.
Prijunkite dangtį.
Atsižvelgiat į versiją, galiniai žibintai
gali būti suprojektuoti iš šviesos
diodų. Gedimo atveju pasirūpinkite,
kad šviesos diodus pakeistų
autoserviso specialistai.
Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:1. Nuslinkite žibinto korpusą pirmyn ir nuimkite jį galinėje dalyje.
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.

Automobilio priežiūra257
2. Ištraukite lemputę žemyn,stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžio rodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Kai kuriose versijose sumontuoti
registracijos numerio apšvietimo
šviesos diodai. Jei šviesos diodai
defektiniai, kreipkitės į autoservisą.
Salono apšvietimas
Tolesnės lemputės keičiamos
autoservise:
● plafonų, skaitymo lemputės;
● bagažinės skyriaus lemputė; ● prietaisų skydelio apšvietimo.Elektros sistema
Saugikliai
Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriuje;
● prietaisų skydelyje;
● bagažinės skyriuje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.

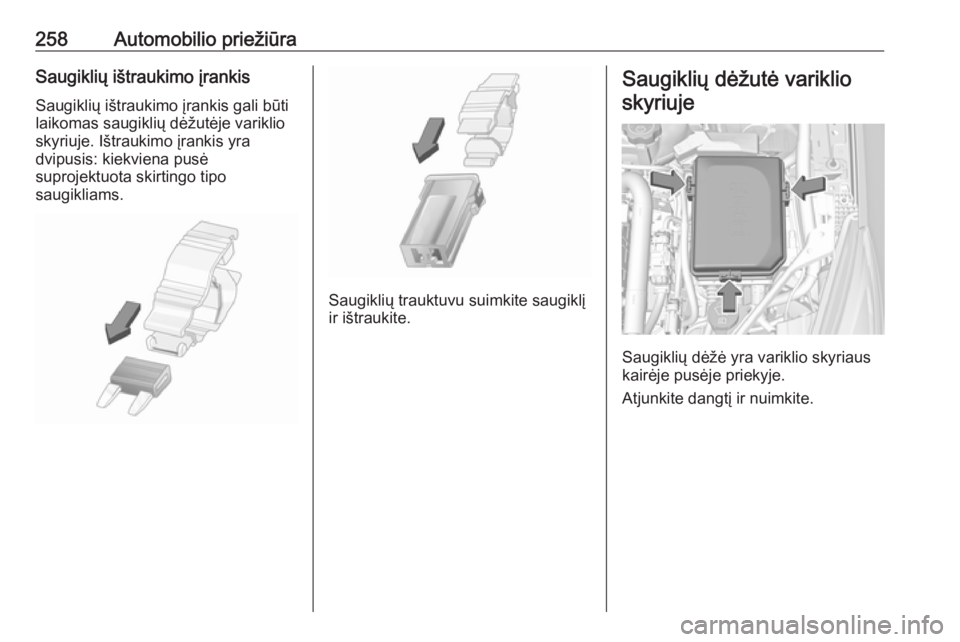

258Automobilio priežiūraSaugiklių ištraukimo įrankisSaugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje. Ištraukimo įrankis yra
dvipusis: kiekviena pusė
suprojektuota skirtingo tipo
saugikliams.
Saugiklių trauktuvu suimkite saugiklį
ir ištraukite.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.

Automobilio priežiūra259Nr.Grandinė1Starteris2Starteris3Išmetimo jutiklis4Variklio valdymo modulis5Variklio funkcijos / „Aeroshutter“6Pavarų dėžės valdymo modulis7Susidūrimo su priekyje esančia
kliūtimi perspėjimas / prisitai‐
kanti pastovaus greičio palai‐
kymo sistema8Variklio valdymo modulis9Klimato kontrolės sistema10Dyzelino išmetamųjų dujų
sistema11Bagažinės dangčio užrakinimo
sistema / transmisija12Sėdynės juosmens masažo
funkcija13Siurblys, apsaugantis variklį nuo
aušinamojo skysčio užvirimoNr.Grandinė14Dyzelino išmetamųjų dujų
sistema15Išmetimo jutiklis16Degalų įpurškimas17Degalų įpurškimas18Dyzelino išmetamųjų dujų
sistema19Dyzelino išmetamųjų dujų
sistema20–21–22ABS23Priekinio stiklo ir galinio lango plautuvų sistema24Priekinių žibintų plovimo skystis25Dyzelino šildymas26Pavarų dėžės valdymo modulis27Elektra valdomo bagažinės
dangčio modulis28–

260Automobilio priežiūraNr.Grandinė29Šildomas galinis langas30Veidrodėlių atitirpinimas31Apsaugos nuo vagystės
įspėjimo modulis32NS transformatorius / šviesos
diodų ekranas / elektrinis šildy‐
tuvas / klimato kontrolė / kaiti‐
nimo žvakės valdiklis33Apsaugos nuo vagystės
įspėjimo signalas34Garso signalas35Bagažinės skyriaus maitinimo
lizdas36Dešinysis tolimųjų šviesų
žibintas (halogeninis) / deši‐
nysis artimųjų šviestų žibintas
(šviesos diodų)37Kairysis tolimųjų šviesų žibintas
(halogeninis)38Šviesos diodų priekinis
žibintas / automatinis priekinių
žibintų diapazono reguliavimasNr.Grandinė39Priekiniai rūko žibintai40Centrinis tinklų sietuvo modulis41Vandens degaluose jutiklis /
vandens siurblys42Rankinis priekinių žibintų diapa‐
zono reguliavimas43Degalų siurblys44Galinio vaizdo kamera / salono
galinio vaizdo veidrodėlis / prie‐
kabos modulis45Kairysis šviesos diodų priekinis
žibintas / automatinis priekinių
žibintų diapazono reguliavimas
(kairė)46Prietaisų rinkinys47Vairo kolonėlės užraktas48Galinis valytuvas49Išorinis galinio vaizdo veidrodis50Dešinysis šviesos diodų prie‐
kinis žibintas / automatinis prie‐
kinių žibintų diapazono regulia‐
vimas (dešinėje)Nr.Grandinė51Kairysis artimųjų šviesų žibintas
(šviesos diodų)52Variklio valdymo modulis / trans‐
misijos valdymo modulis53Dyzelino išmetamųjų dujų
sistema54Priekinio stiklo valytuvas55Galinės sėdynės nulenkimas
elektra56–57–
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų skydelyje
Saugiklių dėžutė yra už dangčio.

Automobilio priežiūra261
Pakelkite dangtelį kairėje pusėje, kadnuimtumėte.
Nr.Grandinė1Galinių sėdynių šildymas (tik
automobiliuose be signalizacijos
sirenos)2Klimato kontrolės sistema /
ventiliatorius3Vairuotojo elektra valdoma
sėdynė4Keleivio elektra valdoma sėdynė5–6Priekinis elektra valdomas
langas7ABS8Šildomas vairas9Kėbulo valdymo modulis 810Galinis elektra valdomas langas11Stoglangis12Kėbulo valdymo modulis 413Sėdynės šildymo funkcija (tik
automobiliuose be signalizacijos
sirenos)14Išorinis veidrodėlis

262Automobilio priežiūraNr.Grandinė15Kėbulo valdymo modulis 116Kėbulo valdymo modulis 717Kėbulo valdymo modulis 618Kėbulo valdymo modulis 319Duomenų ryšio jungtis20Oro pagalvės sistema21Klimato kontrolės sistema22Centrinio durelių užrakto
sistema / bagažinės dangtis23Elektroninio rakto sistema24Elektra valdomos sėdynės
atminties funkcija25Oro pagalvių sistema, vairas26Uždegimo jungiklis / vairo kolo‐
nėlės užraktas27Kėbulo valdymo modulis 228USB lizdas29Žiebtuvėlis / priekinis maitinimo
lizdas30Pavarų svirtisNr.Grandinė31Galinio lango valytuvas32Pavarų dėžės valdymo modulis33Apsaugos nuo vagystės signali‐
zacijos sistema / elektrinė sirena34Automobilio statymo pagalba /
šoninio riboto matomumo zonos
perspėjimo sistema / informa‐
cijos ir pramogų sistema / USB
lizdas35„OnStar“36Informacijos ekranas / prietaisų
grupė / CD grotuvas37Informacijos ir pramogų
sistema / radijas
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį:
1. Prijunkite dangtį dešinėje pusėje.
2. Nulenkite kairiąją dangčio pusę pirmyn. Pasirūpinkite, kad
fiksavimo spaustukas būtų
nuvestas kaip parodyta
iliustracijoje.
Saugiklių dėžutė bagažinėje Saugiklių dėžutė yra po dangčiu,
bagažinės skyriaus kairėje pusėje.
