Page 33 of 134

Funções dos controlos e instrumentos
4-11
1
2
345
6
7
8
9
10
11
12
item irá piscar durante cinco segun-
dos. (Para STREET MODE, se ambos
os itens forem itens que podem ser re-
postos, o item superi or irá piscar pri-
meiro. Role para baixo para selecionar
o item inferior.)
3. Enquanto o produto está a piscar, pri- ma e mantenha premido o botão rota-
tivo durante um segundo.
Visor da caixa de transmissão
Este mostra em que mudança a transmis-
são está. Este modelo tem 6 mudanças e
uma posição de ponto morto. A posição de
ponto morto é indicada pelo indicador lumi-
noso de ponto morto “ ” e pelo visor da
caixa de transmissão “ ”.
Indicador de pressão do travão diantei-
ro
Este mostra quanta energia de travagem
está a ser aplicada nos travões dianteiros.
Indicador de aceleração
Este mostra as forças de aceleração e de-
saceleração do veículo.
Indicador de fixação do valor máximo
das rotações
Esta pequena barra surge momentanea-
mente dentro do taquímetro para marcar o valor máximo mais recente da velocidade
do motor.
Produtos MODE/PWR/TCS/SCS do YRC
O MODE atual (modo YRC) e os seus pon-
tos de afinação PWR, TCS e SCS relacio-
nados são aqui mostrados.
Os pontos de afinação individuais PWR,
TCS, SCS, LCS, QSS e LIF do YRC podem
ser organizados em quatro grupos e são
definidos de forma independente para cada
grupo. Estes grupos de pontos de afinação
são os modos YRC MODE-A, MODE-B,
MODE-C e MODE-D. Use o interruptor de
modo para alterar os modos YRC ou fazer
alterações do item de ponto de afinação
YRC no ecrã principal.
NOTAOs modos de YRC vêm predefinidos de fá-
brica para diferentes condições de condu-
ção. Quando se usam as predefinições de
fábrica, os modos de YRC propostos são os
seguintes.
O MODE-A é adequado para condu-
ção em pista.
O MODE-B é uma definição de condu-
ção em pista mais suave.
O MODE-C é adequado para condu-
ção em estrada.
O MODE-D é adequado para passeio
ou tempo chuvoso.
Para alterar os modos YRC ou fazer altera-
ções do ponto de afinação1. Prima o botão do centro do interruptor de modo para rolar da esquerda para
a direita e destacar o item que deseja
ajustar.
2. Use o botão para cima ou para baixo do interruptor para alterar o valor de
item selecionado (não é possível rolar
na vertical).NOTA
Em certas condições, por exemplo,

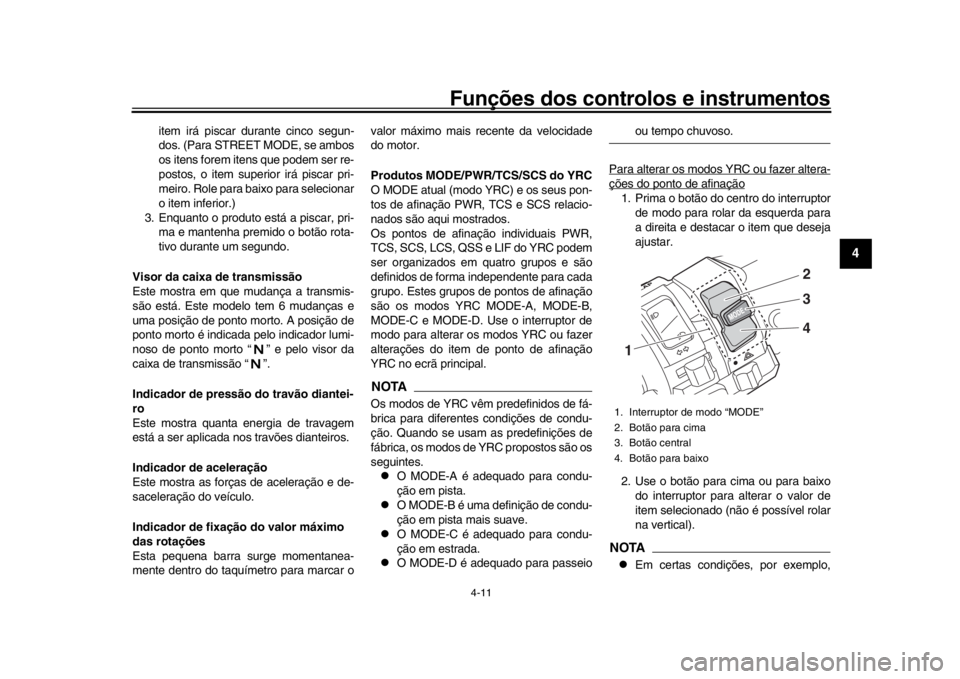

1. Interruptor de modo “MODE”
2. Botão para cima
3. Botão central
4. Botão para baixo1
2
4 3
BX4-9-P1.book 11 ページ 2018年6月7日 木曜日 午前11時24分
Page 34 of 134

Funções dos controlos e instrumentos
4-12
1
2
34
5
6
7
8
9
10
11
12
quando o veículo está em movimento,
o punho do acelerador é rodado, é de-
tetada derrapagem excessiva das ro-
das, etc., alguns dos itens YRC não
podem ser ajustados.
Quando um item YRC é destacado
mas não pode ser ajustado, a caixa doitem YRC fica novamente a preto.
Para desligar o sistema de controlo da tra-
ção selecione TCS com o botão central e,
em seguida, prima continuamente o botão
para cima até ser apresentado TCS OFF.
Para voltar a ligar o TCS, selecione TCS
OFF e, em seguida, prima o botão para bai-
xo (TCS volta ao seu ponto de afinação an-
terior).
NOTADesligar o sistema de controlo de tração irá
desligar os sistemas SCS, LCS e LIF para
todos os modos YRC.
Produtos LCS/QS/LIF do YRC
O estado on/off dos itens YRC LCS, QSS e
LIF é aqui mostrado. Quando qualquer um
destes sistemas for registado (não definido
para OFF) para o modo YRC atualmente
selecionado, o seu respetivo ícone irá sur-
gir.
Quando LCS é registado para o modo YRC
atualmente selecionado, o seu ícone será
cinzento. Para ativar o sistema de controlo
de lançamento, prima e mantenha premido
o botão central até o ícone LCS parar de
piscar e ficar branco.NOTAOs níveis de ponto de afinação de sistema
LCS, QSS e LIF só podem ser ajustados apartir do ecrã MENU.
Indicador ERS “ ” (YZF-R1M)
Este ícone mostra o modo ERS atual. (Ver
“YRC Setting” na página 4-16 e “ERS” na
página 4-19 para alterar o modo ERS regis-
tado ou ajustar os níveis de afinação de
ERS.) Se o modo ERS desaparecer do in-
dicador ERS (o ícone fica vazio), pare o ve-
ículo e aguarde alguns segundos até o
modo reaparecer.
NOTA
A suspensão permanece fixa na afina-
ção mais recente até a reposição auto-
mática estar concluída.
Se o indicador ERS não voltar ao nor-
mal, solicite a um concessionárioYamaha que inspecione o veículo.
Indicador GPS “ ”
(modelos equipados com CCU)
Este ícone surge quando uma unidade
GPS é sincronizada com o seu veículo.
Indicador de Registo “ ”
(modelos equipados com CCU)
Este ícone liga-se quando os dados do veí-
culo estão a ser registados através da fun-
ção de registo.
Relógio
O relógio usa um sistema de 12 horas.
Contador de tempos de voltas
Esta função de cronómetro mede e regista
até quarenta voltas. No ecrã principal, o
temporizador de volta mostra o tempo de
volta atual e o número de volta (indicado
pela marca LAP). Use o interruptor Pass/
LAP para marcar os tempos de volta. Quan-
do uma volta é concluída, o temporizador
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE -
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEARMODE -
A
MODE-
A
GPS
BX4-9-P1.book 12 ページ 2018年6月7日 木曜日 午前11時24分
Page 35 of 134

Funções dos controlos e instrumentos
4-13
1
2
345
6
7
8
9
10
11
12
de volta irá mostrar o último tempo de volta
(marcado pelo indicador LATEST) durante
cinco segundos.
Para usar o temporizador de volta1. Prima brevemente o botão rotativo. O item de apresentação de informação
irá piscar durante cinco segundos.
2. Enquanto o item de apresentação de
informação está a piscar, rode o botão
rotativo para cima. O temporizador de
volta pisca durante cinco segundos.
3. Enquanto o temporizador de volta es- tiver a piscar, prima longamente o bo-
tão rotativo para ativar o temporizador de volta ou parar o temporizador de
volta.
4. Se o temporizador de volta tiver sido ativado, prima o interruptor Pass/LAP
para iniciar o temporizador de volta.
NOTA
O motor tem de estar em funciona-
mento para se poder utilizar o tempo-
rizador de volta.
Mude a apresentação de informação
para FASTEST ou AVERAGE para in-
formação adicional de tempo de volta.
O acesso ao ecrã do MENU para au-
tomaticamente o temporizador de vol-
ta.
Sempre que o temporizador de volta
estiver parado, a volta em curso não é
registada.
O registo de tempo de volta pode servisualizado e reposto no ecrã MENU. Ícones de advertência
Se for detetado um erro, os seguintes íco-
nes de advertência relacionados com erros
ficam visíveis.
Advertência de problema na SCU “ ”
(YZF-R1M)
O ícone aparece se for detetado um proble-
ma na suspensão dianteira ou traseira.
Advertência do si
stema auxiliar “ ”
Este ícone aparece se for detetado um pro-
blema num sistema não relacionado com o
1. Tempo de voltas
2. Indicador do último tempo de voltas“LATEST” (ÚLTIMO)
3. Item de apresentação de informação
4. Número de volta
QS
LIF
N
12GPS
12 34
LAP 01
ODO
km
123456
MODE -
A
LCS
QS
LIF
LATEST
·1000 r/min
12
:
00
km/h
123
PWR
1
TCS
2
SCS
3
T -
1
km/h
123
GEAR
4
3
12
1. Advertência de problemas com a SCU “”
2. Advertência do sistema auxiliar “ ”
3. Advertência da temperatura do refrigerante “ ”
4. Advertência de pressão do óleo “ ”
5. Advertência de modo de erro “Err”
QS
LIF
GPS
LCS
QS
LIF
·1000 r/min
12 :
00
4
12
5
3
Err
BX4-9-P1.book 13 ページ 2018年6月7日 木曜日 午前11時24分
Page 36 of 134

Funções dos controlos e instrumentos
4-14
1
2
34
5
6
7
8
9
10
11
12
motor.
Advertência da temperatura do refrige-
rante “ ”
Este ícone aparece se a temperatura do lí-
quido refrigerante alcançar 117 C (242 F)
ou mais. Pare o veículo e desligue o motor.
Deixe o motor arrefecer.PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motorse este estiver a sobreaquecer.
Advertência de pressão do óleo “ ”
Este ícone aparece se a pressão do óleo do
motor estiver baixa. Quando o interruptor
principal for rodado para ON pela primeira
vez, a pressão do óleo do motor tem ainda
de aumentar, pelo que este ícone acen-
de-se e mantém-se aces o até o motor ser li-
gado. PRECAUÇÃO
PCA21210
Se a luz de advertência se acender quan-
do o motor está a funcionar, desligue
imediatamente o motor e verifique o ní-
vel de óleo. Caso o nível de óleo se situe
abaixo do nível mínimo, adicione óleo
suficiente do tipo recomendado para o
corrigir para o nível correto. Se a luz avi- sadora da pressão do óleo permanecer
acesa, mesmo que o nível de óleo esteja
correto, desligue imediatamente o motor
e solicite a um concessionário Yamaha
que verifique o veículo.
Advertência de modo de erro “Err”
Se ocorrer um erro interno (p. ex., a comu-
nicação com um controlador do sistema ter
sido cortada), a adv
ertência de modo de
erro é apresentada da seguinte forma.
“Err” e “ ” indicam um erro na ECU.
“Err” e “ ” indicam um erro na SCU.
“Err” só indica um erro de HCU (unidade de
controlo hidráulica).NOTAConsoante a natureza do erro, o ecrã pode
não funcionar adequadamente e pode ser
impossível alterar as configurações do
YRC. Além disso, o ABS e o UBS podem
não funcionar corretamente. Tenha cuida-
do especial ao travar e solicite a um con-
cessionário Yamaha que verifique o veículoimediatamente.
PAU79294
Ecrã MENU O ecrã MENU contém os seguintes módu-
los de pontos de afinação. Selecione um
módulo para efetuar alterações relaciona-
das com os pontos de afinação. Apesar de
ser possível alterar ou repor alguns pontos
de afinação através do ecrã principal, o
ecrã MENU oferece acesso a todos os
ecrãs e pontos de afinação de controlo.
Módulo Descrição
Muda a apresentação do
ecrã principal entre o
modo de rua e o modo de
pista.
Ajuste os pontos de
afinação do YRC (todos os
modelos) e do ERS
(YZF-R1M).
Visualize e reinicie os
tempos de voltas.
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
Display ModeYRC SettingL ap Time
BX4-9-P1.book 14 ページ 2018年6月7日 木曜日 午前11時24分
Page 37 of 134

Funções dos controlos e instrumentos
4-15
1
2
345
6
7
8
9
10
11
12
Acesso e funcionamento do MENU
As seguintes operações de botão rotativo
são operações comuns para aceder, sele-
cionar e se deslocar no ecrã MENU e nos
respetivos módulos.
Pressão longa - mantenha premido o bo-
tão rotativo durante um segundo para ace-
der ao ecrã MENU ou para sair do MENU.
Selecione - rode o botão rotativo para cima
ou para baixo para realçar o módulo ou a
opção de afinação desejada e, em seguida, prima brevemente o botão rotativo (prima
brevemente o botão rotativo para dentro)
para confirmar a seleção.
Marca triangular
- determinados ecrãs de
pontos de afinação possuem uma opção de
marca triangular a apontar para cima. Sele-
cione a marca triangular para sair desse
ecrã e retroceda um ecrã (ou prima longa-
mente o botão rotativo para sair do MENU).
NOTASe for detetado movimento do veículo, o
ecrã sairá automaticamente de MENU emudará para o ecrã principal.
“Display Mode”
Há dois modos de apresentação do ecrã
principal, STREET MODE e TRACK MO-
DE.
Para configurar o modo de apresentaçãodo ecrã principal1. Prima longamente o botão rotativo
para aceder ao ecrã MENU. 2. Selecione “Display Mode”.
3. Selecione STREET MODE ou TRACK
MODE (ou selecione a marca triangu-
lar para sair).
Ative/desative a função de
registo de informações do
veículo (modelos
equipados com CCU).
Visualize e reinicie três
intervalos de manutenção.
Configure as unidades de
consumo de combustível e
de distância.
Configure as cores de
fundo.
Ative/desative e ajuste os
pontos de afinação do
taquímetro.
Ajuste as opções da janela
do visor multifunções.
Ajuste a luminosidade do
ecrã.
Acerte o relógio.
Repõe todos os pontos de
afinação nos valores
predefinidos.
LoggingMaintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessCloc
k
All Reset
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
YRC Setting
Lap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
BX4-9-P1.book 15 ページ 2018年6月7日 木曜日 午前11時24分
Page 38 of 134

Funções dos controlos e instrumentos
4-16
1
2
34
5
6
7
8
9
10
11
12
4. Prima longamente o botão rotativo para sair do ecrã MENU ou utilize o
botão rotativo para selecionar outro
módulo.
“YRC Setting”
Este módulo permite-lhe personalizar os
quatro modos do YRC, MODE-A, MODE-B,
MODE-C, MODE-D, ajustando os níveis
dos pontos de afinação (ou o estado ligado/
desligado conforme aplic ável) ou os produ-
tos do YRC, como PWR, TCS, SCS, LCS,
QSS e LIF. Para a YZF-R1M, pode selecio-
nar o modo ERS para estar associado com
cada modo do YRC, além de ajustar os ní-
veis dos pontos de afinação dos modos do
ERS. NOTA
O TCS possui 9 pontos de afinação e
o ERS possui 6 modos.
Sempre que houver mais seleções
(modos ou pontos de afinação) dispo-
níveis que seja possível apresentar no
ecrã a dada altura, surgirá uma barra
de deslocamento para o notificar da
disponibilidade de seleções adicionaisatravés de deslocamento.
PWR
Selecione PWR-1 para obter a resposta de
aceleração mais ag ressiva, PWR-2 e
PWR-3 para uma resposta mais suave do
punho do acelerador/motor, e utilize PWR-4
para dias chuvosos ou sempre que preten-
der menos potência do motor.
TCS
Este modelo utiliza um sistema de controlo
de tração variável. Para cada nível do ponto
de afinação, quanto mais inclinado estiver o
veículo maior controlo de tração (interven-
ção do sistema) será aplicado. Há 9 níveis
de pontos de afinação disponíveis. O nível
do ponto de afinação 1 aplica a menor
quantidade de intervenção geral do siste-
ma, enquanto o nível do ponto de afinação
9 aplica a maior quantidade de controlo de
tração geral.
km/h
12:
00
TRACK MODE
STREET MODE
Display Mode
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Abertura da válvula do acelerador
6. Utilização do punho do acelerador
5
64
3 2
1
BX4-9-P1.book 16 ページ 2018年6月7日 木曜日 午前11時24分
Page 39 of 134

Funções dos controlos e instrumentos
4-17
1
2
345
6
7
8
9
10
11
12
NOTA
O TCS só pode ser ligado ou desliga-
do através do ecrã principal, utilizando
o interruptor de modo.
Quando o TCS for desligado, TCS,
SCS, LCS e LIF serão definidos para
OFF e não será possível ajustá-los.
Quando o TCS for novamente ligado,
essas funções de controlo relaciona-
das com a tração irão retornar aos ní-
veis dos pontos de afinaçãoanteriores.
SCS
É possível definir o QSS para OFF, 1, 2 e 3.
OFF desliga o sistema de controlo da pati-
nagem, o nível do ponto de afinação 1 for- nece a menor intervenção do sistema e o
nível do ponto de afinação 3 fornece a
maior intervenção do sistema.
LCS
LCS pode ser redefinido para 1, 2 ou OFF.
O nível do ponto de afinação 2 controla
mais firmemente a potência do motor, en-
quanto o nível do ponto de afinação 1 aplica
uma menor intervenção do sistema. OFF
desativa a função LCS do modo do YRC
selecionado (o ícone LCS não aparece e
não é possível ativar a função de controlo
de lançamento).
Quando o LCS tiver sido definido para o ní-
vel 1 ou 2 para o modo do YRC seleciona-
do, o indicador LCS no ecrã principal irá
surgir num tom cinzento para indicar se o
LCS está disponível. Quando o sistema de
controlo de lançamento tiver sido ativado
(pronto a utilizar através do botão de mo-
do), o indicador LCS torna-se branco.
NOTALCS funciona em conjunto com o sistema
LIF. Não é possível utilizar o LCS se o LIFestiver desligado.
QSS
O sistema de mudança rápida de velocida-
de está dividido nas secções QS (mudar
para a velocidade seguinte) e QS (redu-
zir para a velocidade anterior). As secções
QS e QS não estão associadas e
podem ser ligadas e desligadas de forma
independente.
É possível definir o QS para 1, 2 ou
OFF. O nível do ponto de afinação 1 foi con-
cebido para aceleração máxima, enquanto
o nível do ponto de afinação 2 foi concebido
para proporcionar mudanças de velocidade
suaves em aberturas do acelerador até
meio ou inferiores. O modo OFF desliga a
função de mudar para a velocidade seguin-
te ou de reduzir para a velocidade anterior
correspondente e a alavanca da embraia-
gem terá então de ser utilizada ao mudar de
velocidade nessa direção.
1. Intervenção do sistema
2. Ângulo de inclinação
1
TCS
2
1 5
4 3
2 6 9
8 7
1. Intervenção do sistema
2. Patinagem lateral
1 3
2
1
SCS
2
BX4-9-P1.book 17 ページ 2018年6月7日 木曜日 午前11時24分
Page 40 of 134

Funções dos controlos e instrumentos
4-18
1
2
34
5
6
7
8
9
10
11
12
NOTA
Defina o QS para 1 para condução
em pista ou desportiva.
Defina o QS para 2 para conduçãoem modo de turismo ou na cidade.
LIF
É possível definir LIF para 1, 2, 3 ou OFF. O
nível do ponto de afinação 3 é o que mais
reduz a elevação da roda e o nível do ponto
de afinação 1 fornece a menor quantidade
de intervenção do sistema. OFF desliga o
LIF e LCS fica desativado para o modo do
YRC selecionado. Para personalizar um modo do YRC ou
para ajustar uma opção do YRC1. No ecrã MENU, selecione “YRC Set-
ting”.
2. O ecrã “YRC Setting” é apresentado e a caixa do modo do YRC “YRC” é re-
alçada. Prima brevemente o botão ro-
tativo para aceder à caixa e, em
seguida, selecione o modo do YRC A,
B, C, D que pretende ajustar. 3. Selecione a opção do YRC PWR,
TCS, SCS, LCS, QSS, LIF ou ERS
(YZF-R1M) que pretende ajustar.
1. Intervenção do sistema
2. Elevação da roda
1 3
2
1
LIF
2
YRC SettingLap TimeLogging
Maintenance
Unit
Display ModeMENU
km/h
GPS
12
:
00
1. Marca triangular
2. Caixa do modo YRC
3. Item YRC
4. Modo ERS (YZF-R1M)
5. Para o menu ERS (YZF-R1M)
YRC
PWRTCS SCS LCS QS
LIF ERS
12:
00
YRC Setting
km/h
QS
A 1
5 2 1
111 1
ON
1
OFF
1
T-
1
4 33 22
OFF
2OFF
3 2OFF
OFF
3
2
4
C B
D 1
T-
2
R -
1
M -
1
M -
2
134 5
2
BX4-9-P1.book 18 ページ 2018年6月7日 木曜日 午前11時24分
