8-39
8
3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión 1. Sitúe el ATV sobre una superficie nivelada.
2. Afloje los remaches extraíbles del eje trasero.
3. Introduzca una varilla de 8 mm (0.3 in) de diá- metro y 10 cm (4 in) de longitud en uno de los
agujeros del tensor de la cadena de transmi-
sión como se ha indicado.
NOTAPara realizar este ajuste, se puede obtener una
varilla de estas características en un concesiona-
rio Yamaha. 4. Cambie la transmisión a la posición de puntomuerto.
5. Para apretar la cadena de transmisión, empu- je el ATV hacia atrás. Para aflojar la cadena de
transmisión, empuje el ATV hacia delante.

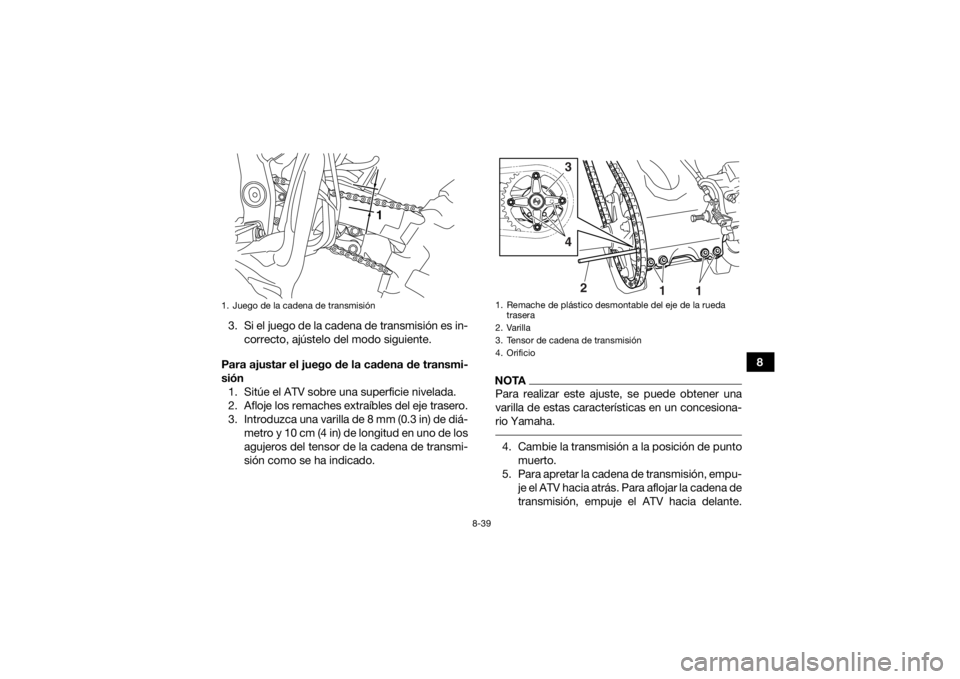

1. Juego de la cadena de transmisión
1
1. Remache de plástico desmontable del eje de la rueda trasera
2. Varilla
3. Tensor de cadena de transmisión
4. Orificio
3
4
2 11
UBW261S0.book Page 39 Friday, May 19, 2017 3:24 PM

8-40
8ATENCIÓN:
Un juego incorrecto de la ca-
dena de transmisión sobrecargará el mo-
tor y otros componentes vitales del ATV y
puede provocar que la cadena se salga o
se rompa. Para evitarlo, mantenga el juego
de la cadena de transmisión dentro de los
límites especificados.
[SCB00543]

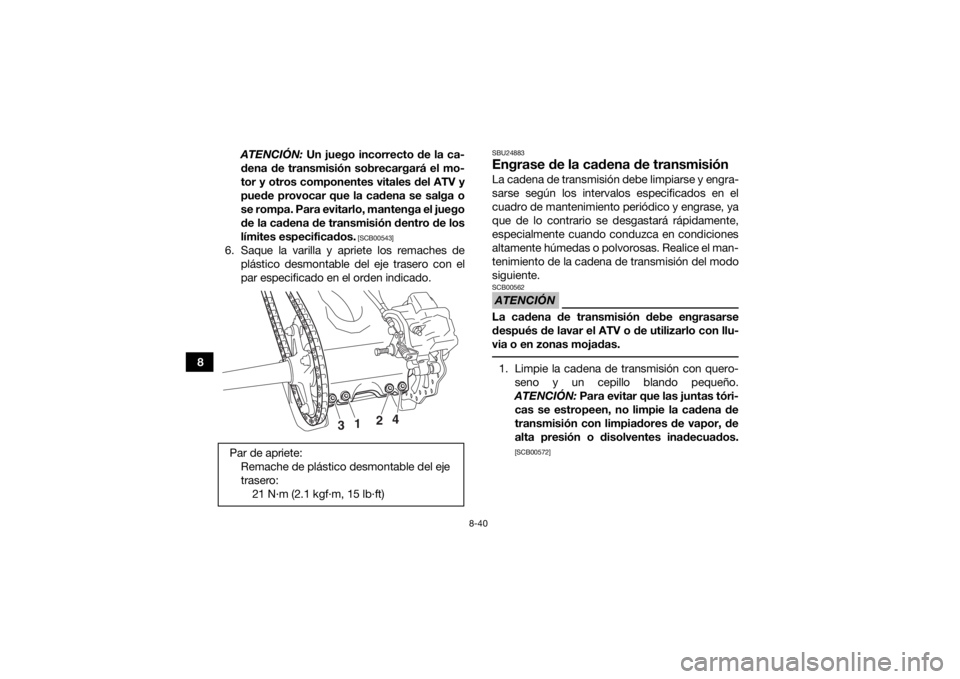

6. Saque la varilla y apriete los remaches de plástico desmontable del eje trasero con el
par especificado en el orden indicado.
SBU24883Engrase de la cadena de transmisiónLa cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el
cuadro de mantenimiento periódico y engrase, ya
que de lo contrario se desgastará rápidamente,
especialmente cuando conduzca en condiciones
altamente húmedas o polvorosas. Realice el man-
tenimiento de la cadena de transmisión del modo
siguiente.ATENCIÓNSCB00562La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via o en zonas mojadas. 1. Limpie la cadena de transmisión con quero-seno y un cepillo blando pequeño.
ATENCIÓN: Para evitar que las juntas tóri-
cas se estropeen, no limpie la cadena de
transmisión con limpiadores de vapor, de
alta presión o disolventes inadecuados.
[SCB00572]
Par de apriete: Remache de plástico desmontable del eje
trasero:21 N·m (2.1 kgf·m, 15 lb·ft)
3 1 2
4
UBW261S0.book Page 40 Friday, May 19, 2017 3:24 PM

8-41
8
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas. ATENCIÓN: No utilice para la cade-
na de transmisión aceite de motor ni nin-
gún otro lubricante, ya que pueden
contener substancias que podrían dañar
las juntas tóricas.
[SCB00582]
SBU24905
Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa- rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02582
Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co-
rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión.

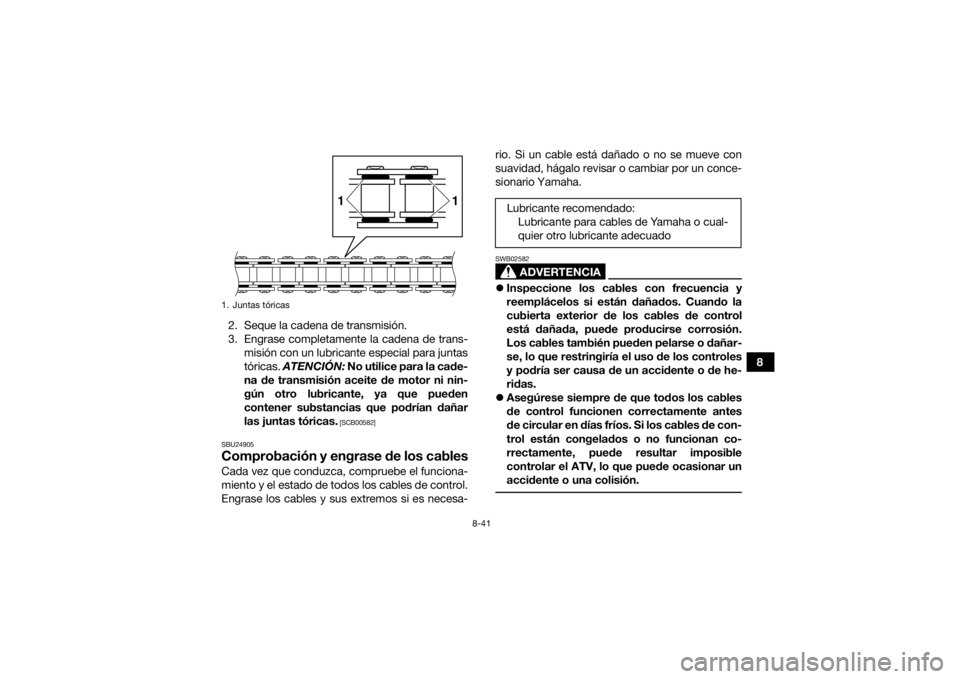

1. Juntas tóricas
1
1
Lubricante recomendado:
Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuado
UBW261S0.book Page 41 Friday, May 19, 2017 3:24 PM

8-42
8
SBU24923Comprobación y engrase de las mane-
tas de freno y embragueCada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es
necesario.
Maneta del frenoManeta de embrague

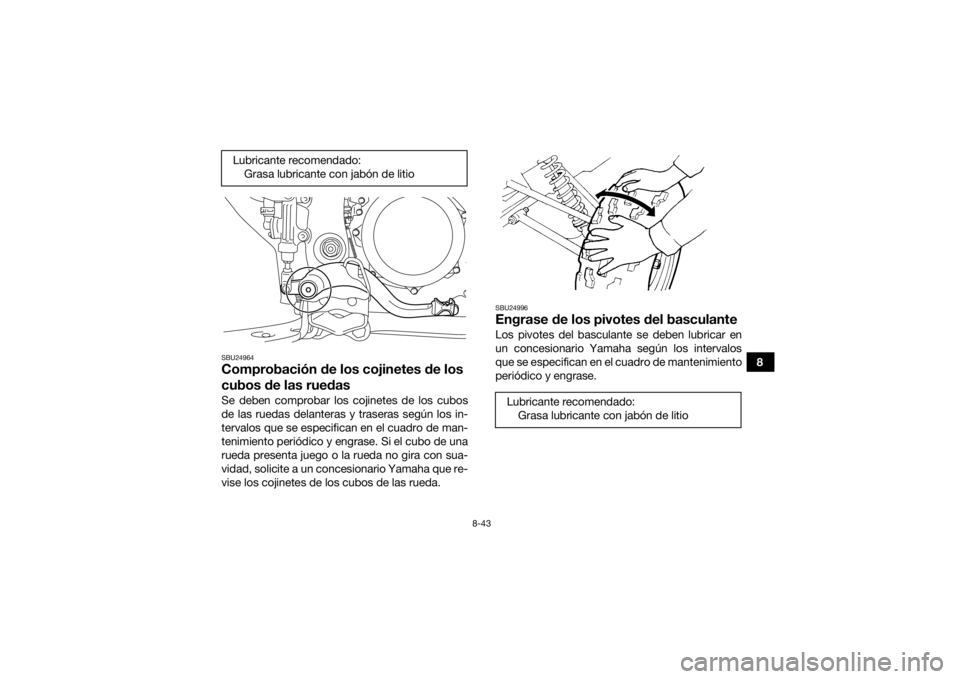

SBUM0171Comprobación del pedal de cambioAntes de cada utilización se debe comprobar el
funcionamiento del pedal de cambio. Si el funcio-
namiento no es suave, haga revisar el vehículo en
un concesionario Yamaha.SBU28872Comprobación y engrase del pedal de
frenoAntes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.
Lubricantes recomendados:
Maneta del freno:Grasa de silicona
Maneta del embrague: Grasa lubricante con jabón de litio
UBW261S0.book Page 42 Friday, May 19, 2017 3:24 PM

8-43
8
SBU24964Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con sua-
vidad, solicite a un concesionario Yamaha que re-
vise los cojinetes de los cubos de las rueda.
SBU24996Engrase de los pivotes del basculanteLos pivotes del basculante se deben lubricar en
un concesionario Yamaha según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litioLubricante recomendado:Grasa lubricante con jabón de litio
UBW261S0.book Page 43 Friday, May 19, 2017 3:24 PM

8-44
8
SBU25035Engrase de los pivotes del brazo supe-
rior y del brazo inferiorLos pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódi-
co y engrase.Izquierda
Lubricante recomendado: Grasa lubricante con jabón de litio

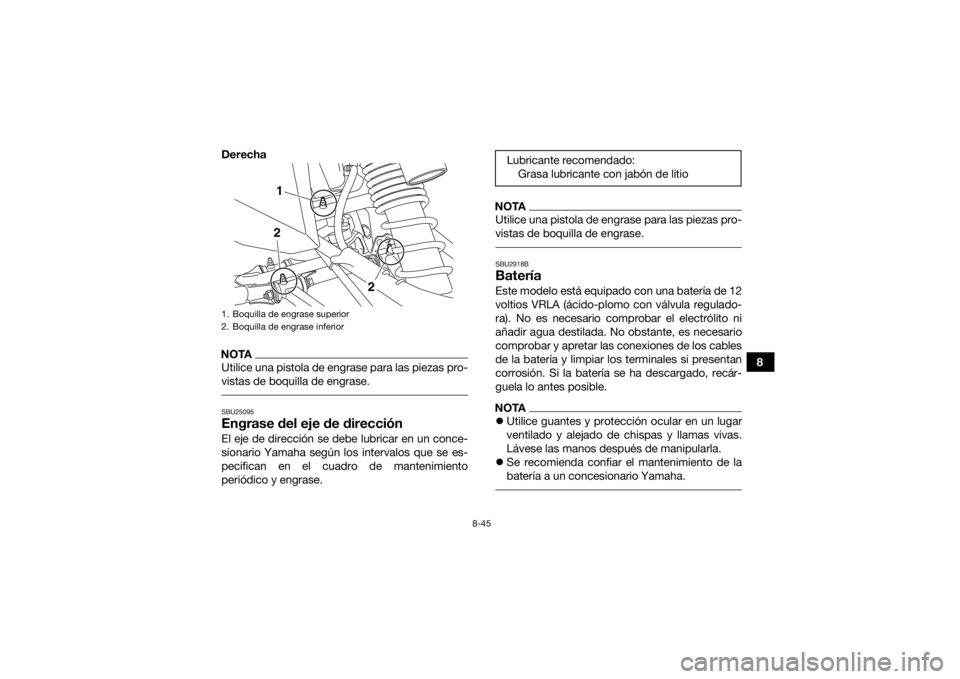

1. Boquilla de engrase superior
2. Boquilla de engrase inferior
21
2
UBW261S0.book Page 44 Friday, May 19, 2017 3:24 PM

8-45
8
Derecha
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU25095Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU2918BBateríaEste modelo está equipado con una batería de 12
voltios VRLA (ácido-plomo con válvula regulado-
ra). No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, es necesario
comprobar y apretar las conexiones de los cables
de la batería y limpiar los terminales si presentan
corrosión. Si la batería se ha descargado, recár-
guela lo antes posible.NOTA
Utilice guantes y protección ocular en un lugar
ventilado y alejado de chispas y llamas vivas.
Lávese las manos después de manipularla.
 Se recomienda confiar el mantenimiento de la
batería a un concesionario Yamaha.
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
1
2
2
Lubricante recomendado:Grasa lubricante con jabón de litio
UBW261S0.book Page 45 Friday, May 19, 2017 3:24 PM

8-46
8
ADVERTENCIA
SWB02161El electrólito de la batería es tóxico y peligroso:
contiene ácido sulfúrico, que provoca graves
quemaduras. Evite el contacto con la piel, los
ojos o la ropa. Proteja siempre sus ojos cuan-
do trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS. Para desmontar la batería1. Desmonte el asiento. (Véase la página 4-11). 2. Desmonte la placa de sujeción de la batería
extrayendo los pernos.
3. Desconecte primero el cable negativo de la batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contac-
to con el interruptor principal y desconec-
tar el cable negativo antes que el positivo.
[SCB01002]

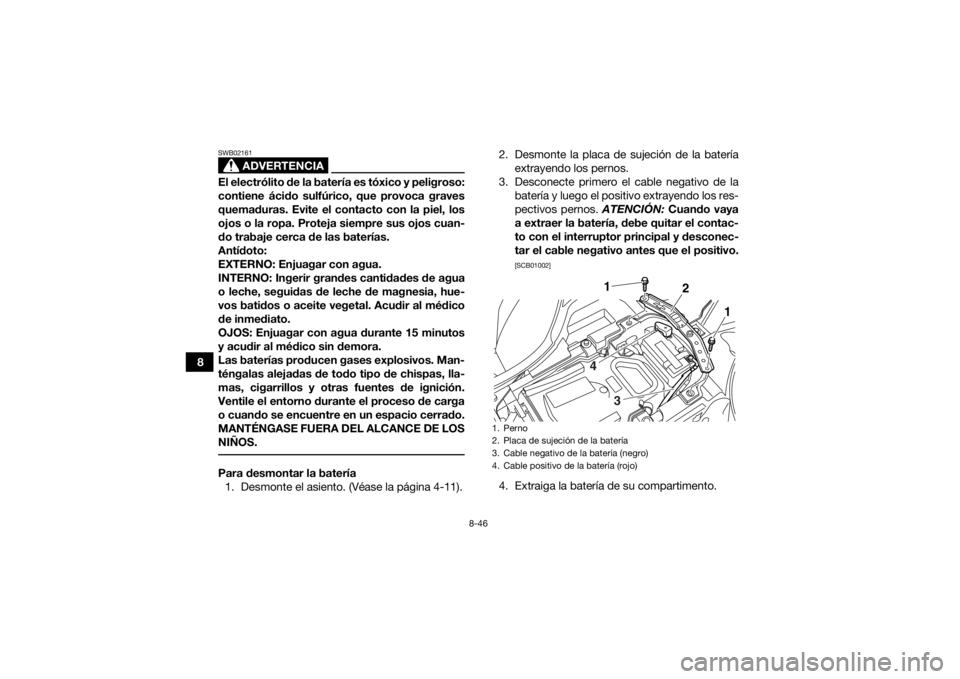

4. Extraiga la batería de su compartimento.1. Perno
2. Placa de sujeción de la batería
3. Cable negativo de la batería (negro)
4. Cable positivo de la batería (rojo)
1
1
2
3
4
