2018 YAMAHA XSR 700 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-18
6
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia cau-
sar um acidente.
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
UBU3P1P0.book Page 18 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-19
6
AVISO
PWA10601
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfíciesde estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
con
dições de utilização.
PAU21963
Rodas de ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu. Pneu dianteiro:
Ta m a n h o :
120/70 R 17M/C(58V)
Fabricante/modelo:
PIRELLI/PHANTOM
SPORTSCOMP
Pneu traseiro:
Ta m a n h o :
180/55 R 17M/C(73V)
Fabricante/modelo:
PIRELLI/PHANTOM
SPORTSCOMP
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (original)
UBU3P1P0.book Page 19 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-20
6
PAU33893
Ajuste da folga da alavanca da
embraiagemMeça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direção (a). Para reduzir a folga da alavanca
da embraiagem, rode a cavilha ajustadora
na direção (b).
NOTACaso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, faça
o seguinte.1. Rode a cavilha ajustadora na alavanca
da embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
2. Desaperte a contraporca situada no
cárter.
3. Para aumentar a folga da alavanca da
embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzira folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b).
4. Aperte a contraporca.
1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Folga da alavanca da embraiagemFolga da alavanca da embraiagem:
5.0–10.0 mm (0.20–0.39 in)2
1
(b)(a)
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
1
2
(a)(b)
UBU3P1P0.book Page 20 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-21
6
PAU37914
Verificação da folga da alavanca
do travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU36505
Interruptores das luzes dos tra-
võesA luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores
ligados à alavanca do travão ou ao pedal
do travão. Uma vez que os interruptores
das luzes dos travões são componentes do
sistema de travão antibloqueio, a sua ma-
nutenção deverá ser apenas realizada por
um concessionário Yamaha.
PAU22393
Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU36891
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que um indicador de desgaste
1. Sem folga da alavanca do travão
1
1. Indicador de desgaste da pastilha do travãoZAUM1349
1
1
UBU3P1P0.book Page 21 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-22
6
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pas-
tilhas do travão como um conjunto.
PAU46292
Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que a ranhura indicadora de des-
gaste tenha quase aparecido, solicite a um
concessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
PAU40262
Verificação do nível de líquido
dos travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiroTravão traseiro
AVISO
PWA16011
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de
ar no sistema de travagem, redu-
zindo o desempenho da travagem.
Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.
1. Ranhura indicadora de desgaste da pastilha
do travãoZAUM1375
1
1
1. Marca do nível mínimoZAUM1350
1
1. Marca do nível mínimo
Líquido dos travões especificado:
DOT 4ZAUM1376
1
UBU3P1P0.book Page 22 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-23
6
Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
dantes de borracha podem deterio-
rar-se, causando fugas.
Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reação quími-
ca nociva.
Durante o reabastecimento, tenha
cuidado para que não entre água ou
pó no reservatório de líquido dos
travões. A água reduzirá significati-
vamente o ponto de ebulição do lí-
quido e poderá causar bloqueio de
vapor, e a sujidade poderá obstruir
as válvulas da unidade hidráulica
do ABS.PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-
ramado.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
PAU22734
Mudança do líquido dos travõesSolicite a mudança do líquido dos travões
num concessionário Yamaha a cada 2
anos. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre e
das pinças dos travões, assim como os tu-
bos dos travões, nos intervalos especifica-
dos a seguir ou antes se apresentarem
danos ou fugas.
Vedantes dos travões: a cada 2 anos
Tubos dos travões: a cada 4 anos
UBU3P1P0.book Page 23 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-24
6
PAU22762

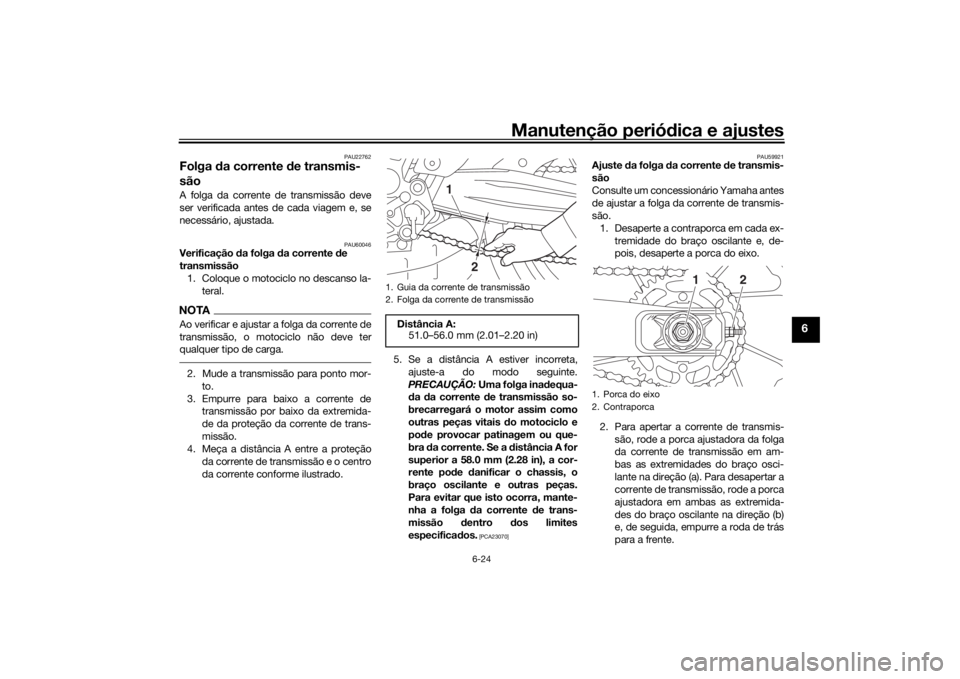

Folga da corrente de transmis-
sãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU60046
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.2. Mude a transmissão para ponto mor-
to.
3. Empurre para baixo a corrente de
transmissão por baixo da extremida-
de da proteção da corrente de trans-
missão.
4. Meça a distância A entre a proteção
da corrente de transmissão e o centro
da corrente conforme ilustrado.5. Se a distância A estiver incorreta,
ajuste-a do modo seguinte.
PRECAUÇÃO: Uma folga inadequa-
da da corrente de transmissão so-
brecarregará o motor assim como
outras peças vitais do motociclo e
pode provocar patinagem ou que-
bra da corrente. Se a distância A for
superior a 58.0 mm (2.28 in), a cor-
rente pode danificar o chassis, o
braço oscilante e outras peças.
Para evitar que isto ocorra, mante-
nha a folga da corrente de trans-
missão dentro dos limites
especificados.
[PCA23070]PAU59921
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a contraporca em cada ex-
tremidade do braço oscilante e, de-
pois, desaperte a porca do eixo.
2. Para apertar a corrente de transmis-
são, rode a porca ajustadora da folga
da corrente de transmissão em am-
bas as extremidades do braço osci-
lante na direção (a). Para desapertar a
corrente de transmissão, rode a porca
ajustadora em ambas as extremida-
des do braço oscilante na direção (b)
e, de seguida, empurre a roda de trás
para a frente.
1. Guia da corrente de transmissão
2. Folga da corrente de transmissão
Distância A:
51.0–56.0 mm (2.01–2.20 in)
2
1
1. Porca do eixo
2. Contraporca
2
1
UBU3P1P0.book Page 24 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-25
6
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as placas ajus-
tadoras da folga da corrente de transmis-
são estão na mesma posição para obter
um correto alinhamento das rodas.
3. Aperte a porca do eixo e, depois,
aperte as contraporcas em conformi-
dade com os binários especificados.
4. Certifique-se de que as placas ajusta-
doras da folga da corrente de trans-
missão estão na mesma posição, a
folga da corrente de transmissão está
correta, e a corrente de transmissão
se move suavemente.
PAU23026
Limpeza e lubrificação da cor-
rente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreas
húmidas.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em
O, não lave a corrente de transmis-
são a vapor, a alta pressão nem
com solventes inapropriados.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilize

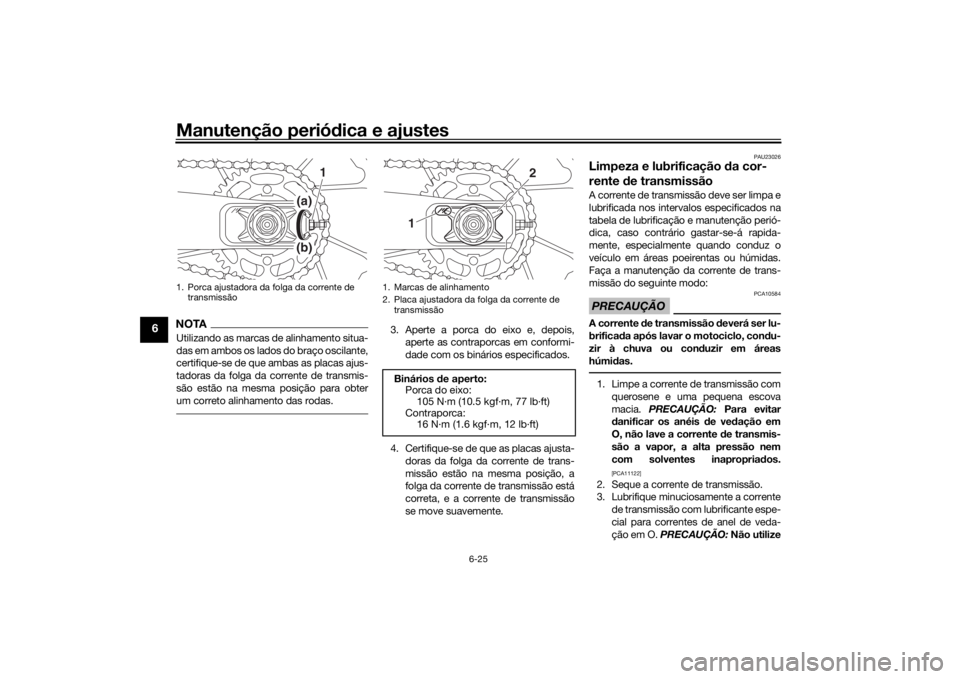

1. Porca ajustadora da folga da corrente de
transmissão
1
(a)(b)
1. Marcas de alinhamento
2. Placa ajustadora da folga da corrente de
transmissãoBinários de aperto:
Porca do eixo:
105 N·m (10.5 kgf·m, 77 lb·ft)
Contraporca:
16 N·m (1.6 kgf·m, 12 lb·ft)
2
1
UBU3P1P0.book Page 25 Thursday, June 7, 2018 3:59 PM
