2018 YAMAHA XSR 700 Manual de utilização (in Portuguese)

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi-
cado.
• Verifique se o sistema hidráulico apresenta fugas.6-21, 6-22
Embraiagem• Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.6-20
Punho do acelerador• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho.6-16, 6-26
Cabos de controlo• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a.6-26
Corrente de transmissão• Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.6-24, 6-25
Rodas e pneus• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.6-17, 6-19
Pedais do travão e de mu-
dança de velocidade• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.6-27
Alavancas do travão e da
embraiagem• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.6-27 ITEM VERIFICAÇÕES PÁGINA
UBU3P1P0.book Page 2 Thursday, June 7, 2018 3:59 PM

Para sua segurança – verificações prévias à utilização
4-3
4
Descanso lateral• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.6-28
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os.—
Instrumentos, luzes, sinais e
interruptores• Verifique o funcionamento.
• Se necessário, corrija.—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário
Yamaha que verifique o veículo.3-23 ITEM VERIFICAÇÕES PÁGINA
UBU3P1P0.book Page 3 Thursday, June 7, 2018 3:59 PM

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-
mentos.
PAUM3631
NOTAEste modelo está equipado com:
sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Nesse caso, a luz de advertência
de problema no motor irá acender,
mas não se trata de uma avaria. Rode
a chave para “OFF” e, depois, para
“ON” para apagar a luz de advertên-
cia. Se não o fizer, o motor não ligará,
apesar de este dar sinal quando é pre-
mido o interruptor de arranque.
um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
PAU83331
Colocação do motor em funcio-
namentoEm condições normais, mude a transmis-
são para ponto morto antes de ligar o mo-
tor. Para ligar o motor com a transmissão
engrenada, o descanso lateral tem de estar
para cima e a alavanca da embraiagem pu-
xada.
Colocar o motor em funcionamento1. Rode o interruptor principal para a po-
sição “ON” e coloque o interruptor de
paragem do motor em “ ”.
2. Confirme que as luzes seguintes efe-
tuam uma verificação do circuito.
Luz de advertência da tempera-
tura do refrigerante
Luz de advertência de problema
no motor
Luz avisadora da pressão do
óleo
Luz de advertência do ABS
Indicador luminoso do sistema
imobilizadorNOTAA luz avisadora da pressão do óleo
deve acender-se novamente e perma-
necer acesa até que o motor seja liga-
do.
UBU3P1P0.book Page 1 Thursday, June 7, 2018 3:59 PM

Utilização e questões importantes relativas à condução
5-2
5
A luz de advertência do ABS deve
apagar-se após atingir uma velocida-
de de 10 km/h (6 mi/h) ou superior.
O indicador de posição de ponto mor-
to deve estar aceso quando a trans-
missão está em ponto morto.PRECAUÇÃO
PCA24110
Se uma luz de advertência ou um indica-
dor luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Coloque a transmissão em ponto
morto.
4. Prima o interruptor de arranque “ ”
para pôr o motor a trabalhar com o
motor de arranque.
Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU16674
Mudança de velocidadesA mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.

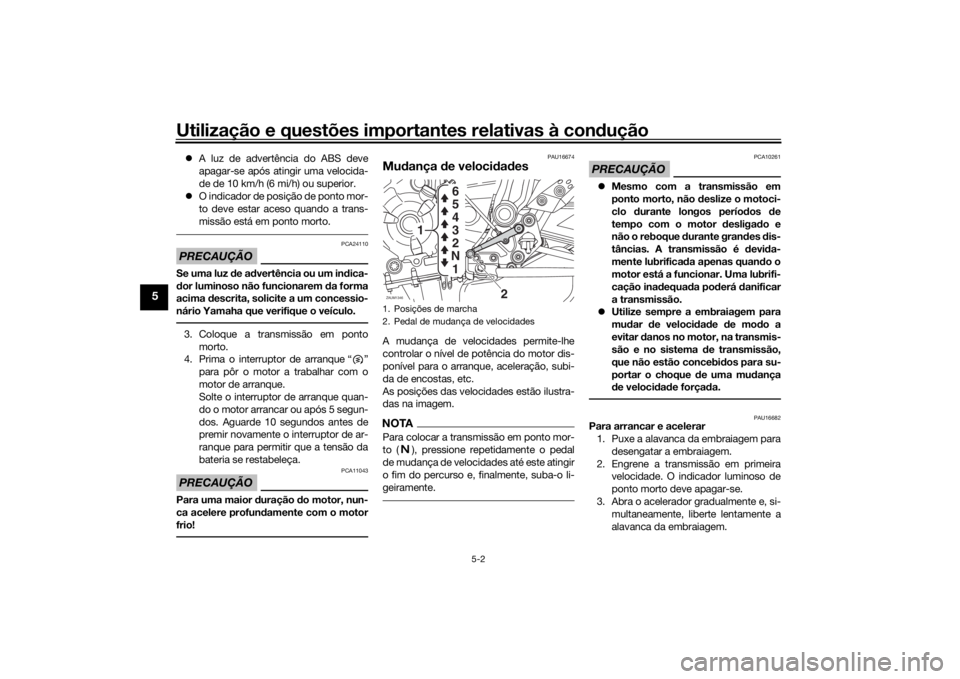

As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to ( ), pressione repetidamente o pedal
de mudança de velocidades até este atingir
o fim do percurso e, finalmente, suba-o li-
geiramente.
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em
ponto morto, não deslize o motoci-
clo durante longos períodos de
tempo com o motor desligado e
não o reboque durante grandes dis-
tâncias. A transmissão é devida-
mente lubrificada apenas quando o
motor está a funcionar. Uma lubrifi-
cação inadequada poderá danificar
a transmissão.
Utilize sempre a embraiagem para
mudar de velocidade de modo a
evitar danos no motor, na transmis-
são e no sistema de transmissão,
que não estão concebidos para su-
portar o choque de uma mudança
de velocidade forçada.
PAU16682
Para arrancar e acelerar
1. Puxe a alavanca da embraiagem para
desengatar a embraiagem.
2. Engrene a transmissão em primeira
velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si-
multaneamente, liberte lentamente a
alavanca da embraiagem.
1. Posições de marcha
2. Pedal de mudança de velocidadesZAUM1346
2
1
1 N2
3
4
5
6
UBU3P1P0.book Page 2 Thursday, June 7, 2018 3:59 PM

Utilização e questões importantes relativas à condução
5-3
5
4. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
feche o acelerador e, simultaneamen-
te, aperte rapidamente a alavanca da
embraiagem.
5. Engrene a transmissão em segunda
velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li-
berte gradualmente a alavanca da
embraiagem.
7. Execute o mesmo procedimento para
engrenar a transmissão na mudança
superior seguinte.NOTAPara mudança de velocidades em condi-
ções normais de operação, use os pontos
de mudança de velocidade recomenda-
dos.
PAU58270
Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
engrene uma velocidade inferior.
3. Quando o motociclo atinge , quando o
motor está prestes a parar ou se fun-
cionar irregularmente, aperte a ala-vanca da embraiagem, use os travões
para abrandar o motociclo e continue
a mudar para uma velocidade inferior
conforme necessário.
4. Assim que o motociclo estiver parado,
a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380
A travagem incorreta pode causar
perda de controlo ou de tração.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
Assegure-se de que o motociclo e o
motor abrandaram suficientemente
antes de engrenar uma velocidade
inferior. A engrenagem de uma ve-
locidade inferior quando a veloci-
dade do veículo ou do motor for
excessiva pode causar a perda de
tração da roda traseira ou uma ro-
tação excessiva do motor. Isto
pode causar perda de controlo, um
acidente e ferimentos. Também
pode causar danos no motor ou no
sistema de transmissão.
PAU64150
Pontos de mudança de velocidade reco-
mendados
Os pontos de mudança de velocidade re-
comendados durante a aceleração e a de-
saceleração estão ilustrados na seguinte
tabela.
Pontos de aumento de velocidade:
1.ª → 2.ª: 20 km/h (12 mph)
2.ª → 3.ª: 30 km/h (19 mph)
3.ª → 4.ª: 40 km/h (25 mph)
4.ª → 5.ª: 50 km/h (31 mph)
5.ª → 6.ª: 60 km/h (37 mph)
Pontos de diminuição de velocida-
de:
6.ª → 5.ª: 45 km/h (28 mph)
5.ª → 4.ª: 35 km/h (22 mph)
4.ª → 3.ª: 25 km/h (16 mph)
UBU3P1P0.book Page 3 Thursday, June 7, 2018 3:59 PM

Utilização e questões importantes relativas à condução
5-4
5
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma veloci-
dade superior e evite velocidades ele-
vadas do motor durante a aceleração.
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5000 rpm. PRECAUÇÃO: Após ter
percorrido 1000 km (600 mi), o óleo do
motor deverá ser mudado e o cartucho
ou elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 6000 rpm.1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
UBU3P1P0.book Page 4 Thursday, June 7, 2018 3:59 PM

Utilização e questões importantes relativas à condução
5-5
5
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
UBU3P1P0.book Page 5 Thursday, June 7, 2018 3:59 PM

Manutenção periódica e ajustes
6-1
6
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efetuada
incorretamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes elétricos
que podem provocar choques ou
incêndios.
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.
AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
UBU3P1P0.book Page 1 Thursday, June 7, 2018 3:59 PM
