2018 YAMAHA XSR 700 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-10
3
“AVE_ _._ km/L”: A distância média
que pode ser percorrida com 1.0 L de
combustível.
“AVE_ _._ L/100 km”: A quantidade
média de combustível necessário
para percorrer 100 km.
“AVE_ _._ MPG”: A distância média
que pode ser percorrida com
1.0 Imp.gal de combustível.
Para alternar entre as definições do visor
de média de consumo de combustível, pri-
ma a tecla de acerto inferior durante dois
segundos.
Para reiniciar a média de consumo de com-
bustível, prima a tecla de acerto superior
durante um segundo.NOTADepois de reiniciar a média de consumo de

culo ter percorrido 1 km (0.6 mi).
Temperatura do refrigerante
Este visor mostra a temperatura do refrige-
rante de 40 °C a 116 °C em incrementos de
1 °C.
Se a mensagem “HI” ficar intermitente,
pare o veículo e, depois, desligue o motor
e deixe-o arrefecer. (Consulte a página
6-40.)NOTAQuando a temperatura do refrigerante
ficar inferior a 40 °C, aparece a indica-
ção “Lo”.
A temperatura do refrigerante varia
com as alterações climáticas e com a
carga sobre o motor.
Temperatura do ar
Este visor mostra a temperatura do ar de
–9 °C a 99 °C em incrementos de 1 °C. A
temperatura exibida pode variar da tempe-
ratura ambiente real.NOTAQuando a temperatura do ar for infe-
rior a –9 °C, será exibido “Lo”.
A exatidão da leitura da temperatura
pode ser afetada quando conduzir
lentamente (abaixo dos 20 km/h
[12.5 mi/h]) ou quando estiver parado
nos sinais de trânsito, passagens de
nível, etc.

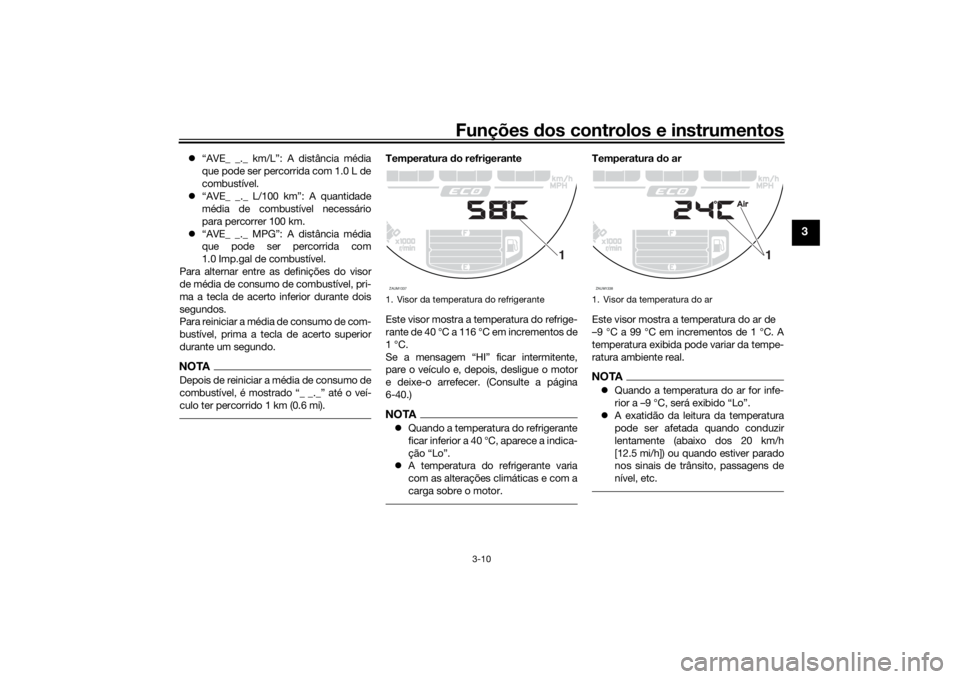

1. Visor da temperatura do refrigeranteZAUM1337
1
1. Visor da temperatura do arZAUM1338
1
UBU3P1P0.book Page 10 Thursday, June 7, 2018 3:59 PM

Funções dos controlos e instrumentos
3-11
3
Clock (Relógio)
O relógio mostra o tempo no formato de 12
horas. Mesmo quando a chave não estiver
na posição “ON”, o relógio pode ser visua-
lizado durante 10 segundos premindo a te-
cla de acerto inferior.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima as teclas de acerto inferior e su-
perior em simultâneo durante dois se-
gundos e os dígitos das horas ficarão
intermitentes.
3. Prima a tecla de acerto superior para
definir as horas.
4. Prima a tecla de acerto inferior e os dí-
gitos dos minutos ficarão intermiten-
tes.5. Prima a tecla de acerto superior para
acertar os minutos.
6. Prima a tecla de acerto inferior para
confirmar as definições e iniciar o re-
lógio.
NOTADurante o acerto das horas e dos mi-
nutos, prima brevemente a tecla de
acerto superior para aumentar o valor
de incremento um a um, ou mantenha
a tecla premida para aumentar o valor
de incremento continuamente.Controlo de luminosidade
O nível de luminosidade do painel do con-
tador multifuncional pode ser ajustado de
acordo com as preferências do condutor.Como ajustar a luminosidade
1. Rode a chave para “OFF”.
2. Mantenha premida a tecla de acerto
inferior.
3. Rode a chave para “ON” e continue a
premir a tecla de acerto inferior até o
visor alternar para o modo de controlo
da luminosidade.
4. Prima a tecla de acerto superior para
definir o nível de luminosidade.
5. Prima a tecla de acerto inferior para
confirmar o nível de luminosidade se-
lecionado e sair do modo de controlo
da luminosidade.NOTAEstão disponíveis 6 configurações de nível
de luminosidade.

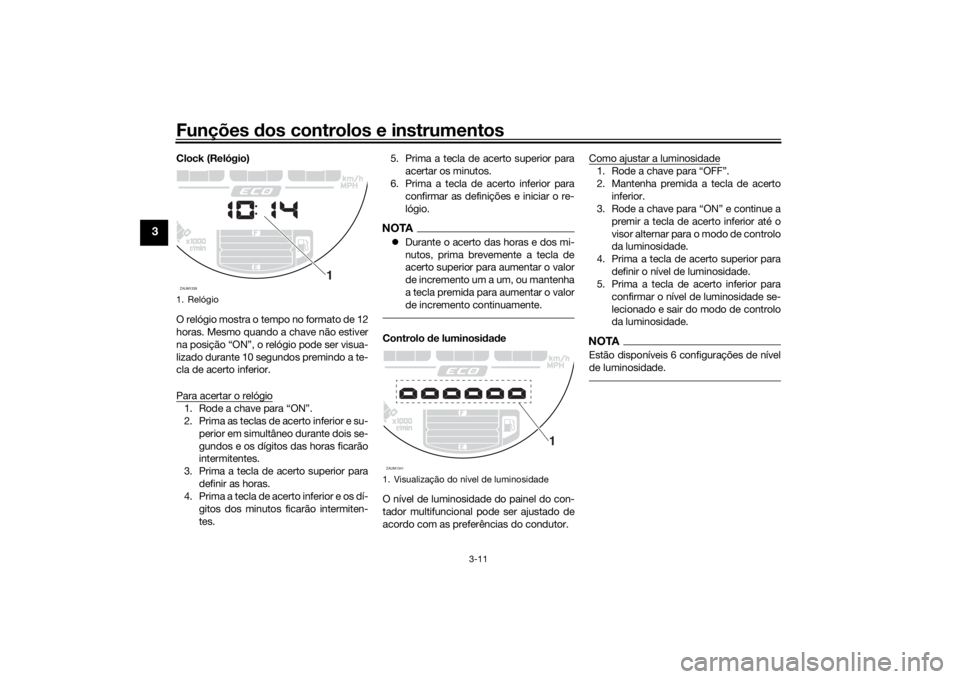

1. RelógioZAUM1339
1
1. Visualiza

Funções dos controlos e instrumentos
3-12
3
PAU1234M
Interruptores do guiador Esquerda Direita
PAU12352
Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.NOTAQuando o interruptor de farol alto/baixo
está regulado para Ž, o interruptor de
ultrapassagem não tem efeito.
PAU12401
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461
Interruptor do sinal de mudança de
direção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU68270
Interruptor de arranque/paragem do
motor “ / / ”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e
depois faça deslizar o interruptor em dire-
ção a “ ”. Consulte a página 5-1 para ob-
ter instruções relativas ao arranque, antes
de colocar o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.

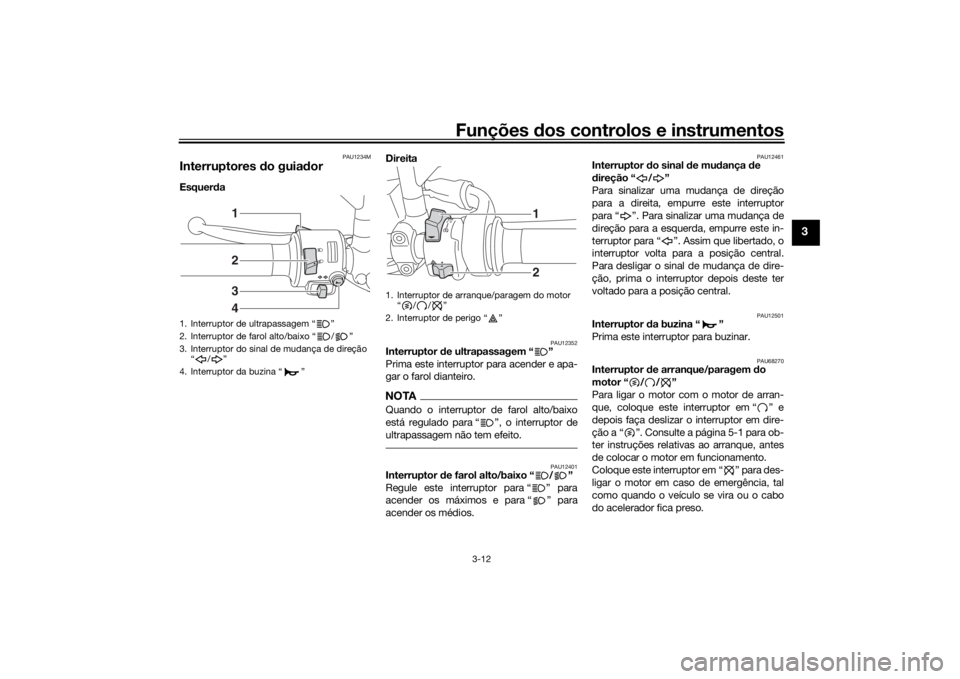

1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direção
“/”
4. Interruptor da buzina “ ”
2341
1. Interruptor de arranque/paragem do motor

2. Interruptor de perigo Ž
12
UBU3P1P0.book Page 12 Thursday, June 7, 2018 3:59 PM

Funções dos controlos e instrumentos
3-13
3
PAU12735
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo período de tempo com o mo-
tor desligado, caso contrário a bateria
pode descarregar.
PAU12822
Alavanca da embraiagemA alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-23.)
PAU12874
Pedal de mudança de velocida-
desO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo.
Para mudar a transmissão para uma veloci-
dade superior, desloque a alavanca das
mudanças para cima. Para mudar a trans-
missão para uma velocidade inferior, des-
loque o pedal de mudança de velocidades
para baixo. (Consulte a página 5-2.)

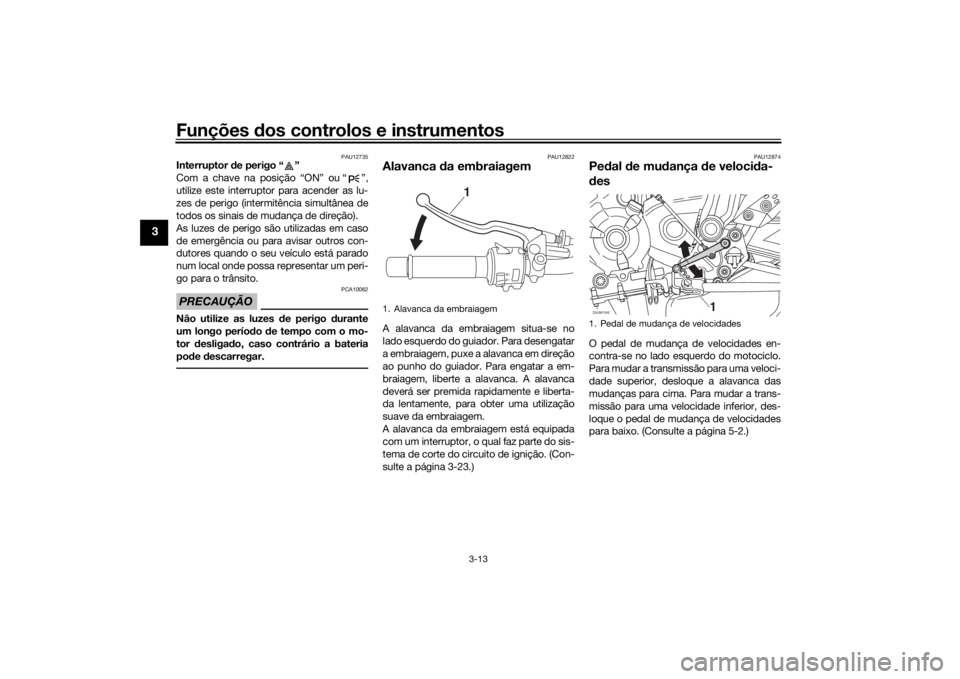

1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidadesZAUM1342
1
UBU3P1P0.book Page 13 Thursday, June 7, 2018 3:59 PM

Funções dos controlos e instrumentos
3-14
3
PAU26826
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste li-
geiramente a alavanca do travão do punho
do acelerador puxando-a e rode o disco
ajustador. Certifique-se de que o númerode afinação no disco ajustador está alinha-
do com a marca correspondente na ala-
vanca do travão.
PAU12944
Pedal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.

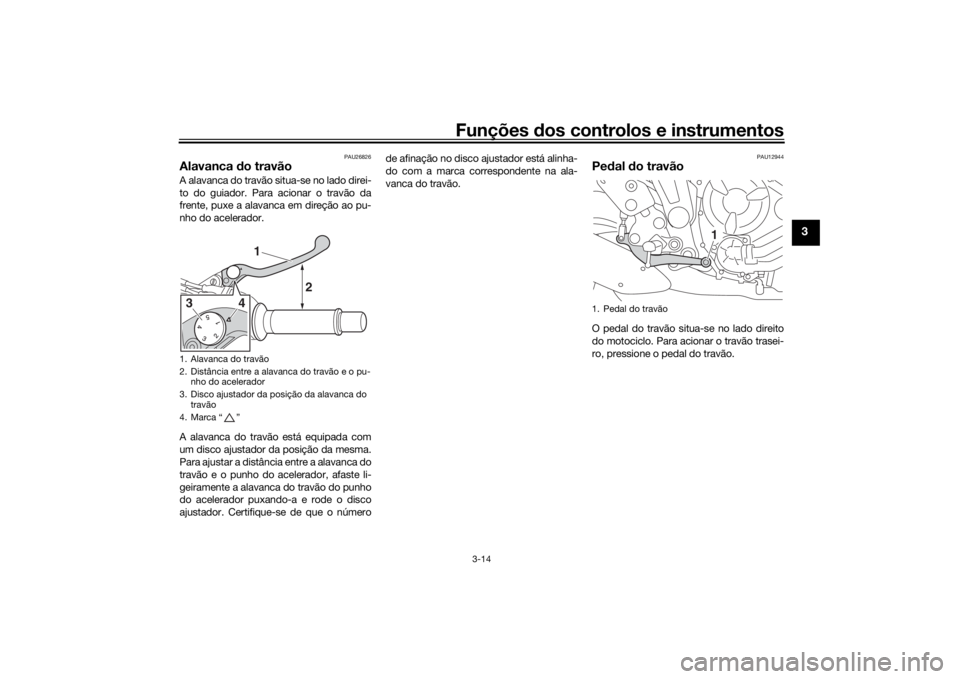

1. Alavanca do travão
2. Distância entre a alavanca do travão e o pu-
nho do acelerador
3. Disco ajustador da posição da alavanca do
travão
4. Marca “ ”
1
2
4 3
1. Pedal do travão
1
UBU3P1P0.book Page 14 Thursday, June 7, 2018 3:59 PM

Funções dos controlos e instrumentos
3-15
3
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
reto desempenho do sistema de ABS.

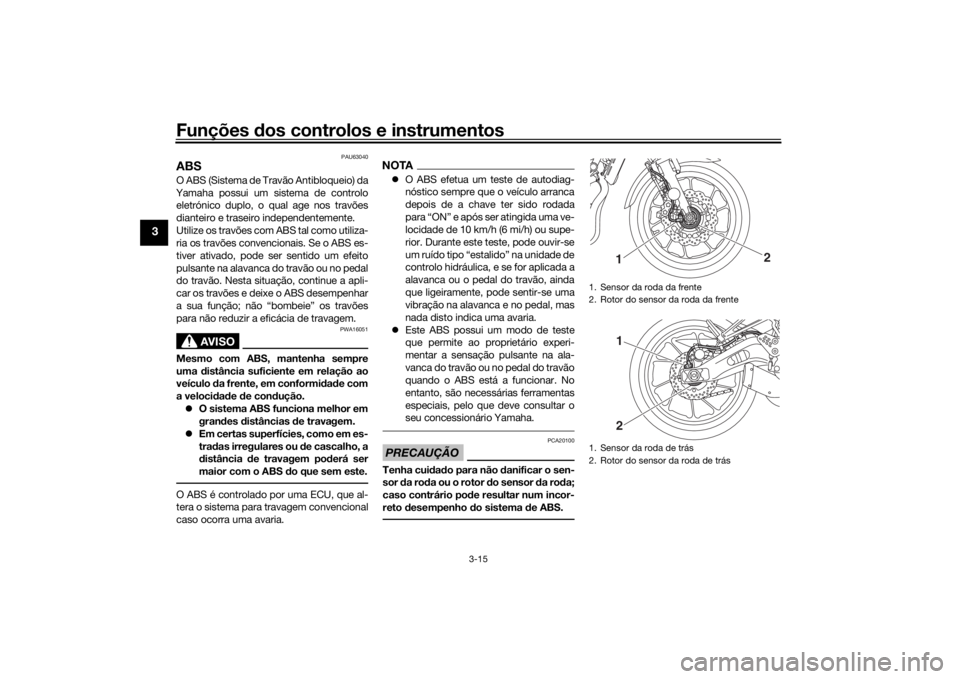

1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
1
2
12
UBU3P1P0.book Page 15 Thursday, June 7, 2018 3:59 PM

Funções dos controlos e instrumentos
3-16
3
PAU13076

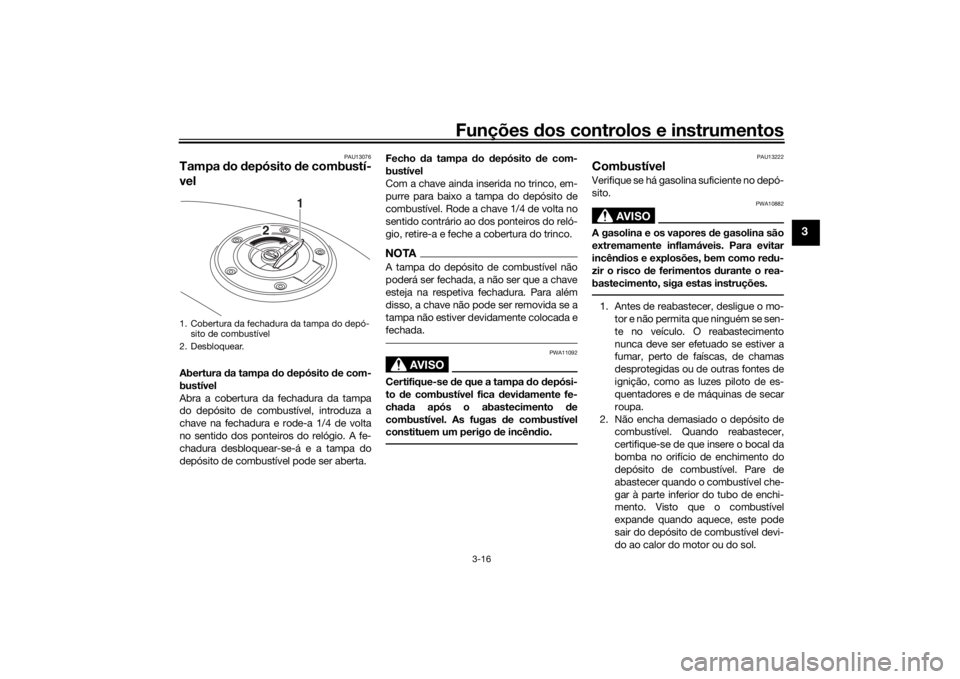

Tampa do depósito de combustí-
velAbertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de
combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1
2
UBU3P1P0.book Page 16 Thursday, June 7, 2018 3:59 PM

Funções dos controlos e instrumentos
3-17
3
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU75300
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.
NOTAEsta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
Verifique que o bico injetor de gasoli-
na tem o mesmo identificador quando
abastecer.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.

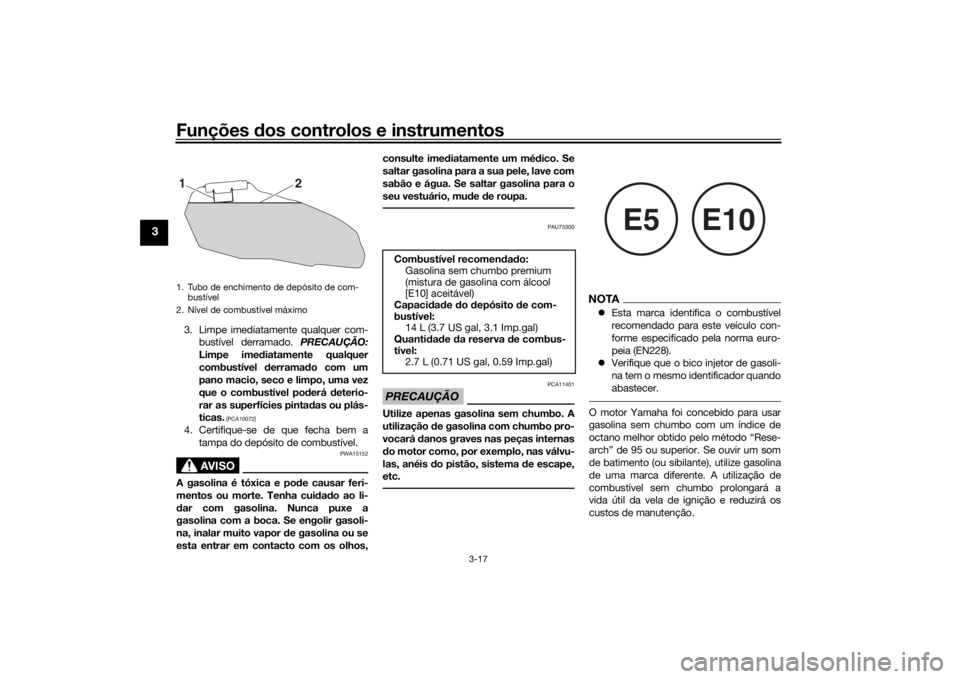

1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
2
1
Combustível recomendado:
Gasolina sem chumbo premium
(mistura de gasolina com álcool
[E10] aceitável)
Capacidade do depósito de com-
bustível:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantidade da reserva de combus-
tível:
2.7 L (0.71 US gal, 0.59 Imp.gal)
E5
E10
UBU3P1P0.book Page 17 Thursday, June 7, 2018 3:59 PM
