Funktionen der Instrumente und Bedienungselemente
4-6
4
Der Tageskilometerzähler zeigt die seit
dem letzten Zurückstellen gefahrenen Kilo-
meter an.
Zum Zurückstellen des Tageskilometerzäh-
lers die Auswahl mit dem Schalter “TRIP”
vornehmen und dann den Schalter “TRIP”
drei Sekunden lang drücken.
HINWEIS
Der Kilometerzähler stoppt bei
999999.
Der Tageskilometerzähler wird nach
Erreichen von 9999.9 zurückgestellt
und zählt dann weiter.
Gesamte Fahrzeit “Time”
Bei der gesamten Fahrzeit wird die Zeit an-
gezeigt, die verstrichen ist, seitdem sich
das Zündschloss seit dem letzten Zurück-
stellen in der Stellung “ON” befindet.
Die maximale Zeitspanne, die angezeigt
werden kann, ist 99:59.
HINWEIS
Zum Zurückstellen der gesamten Fahrzeit


Sekunden lang drücken.
Kraftstoffreserve-Kilometerzähler “F
Trip”
Bei einer verbleibenden Kraftstoffmenge
von etwa 2.4 L (0.63 US gal, 0.53 Imp.gal)
beginnt das letzte Segment des Kraftstoff-
messers zu blinken. Die Anzeige wechselt
automatisch zum Kraftstoffreserve-Kilome-
terzähler “F Trip”, und die gefahrenen Kilo-
meter werden dann ab diesem Punkt ge-
zählt. In diesem Fall den Schalter “TRIP”
drücken, um die Anzeige in folgender Rei-
henfolge umzuschalten:
F Trip → Oil Trip → V-Belt Trip → Odo →
Trip → Trip Time → F Trip
Zum Zurückstellen des Kraftstoffreserve-
Kilometerzählers die Auswahl mit dem
Schalter “TRIP” vornehmen und dann den
Schalter “TRIP” drei Sekunden lang drü-
cken.
Der Kraftstoffreserve-Kilometerzähler wird
automatisch zurückgestellt und verschwin-
det, nachdem getankt und 5 km (3 mi) ge-
fahren wurde.
1. Gesamte Fahrzeit
ZAUM1486
1
1. Kraftstoffreserve-Kilometerzähler
ZAUM1487
1
UBY3G0G0.book Page 6 Friday, August 25, 2017 5:17 PM

Funktionen der Instrumente und Bedienungselemente
4-7
4

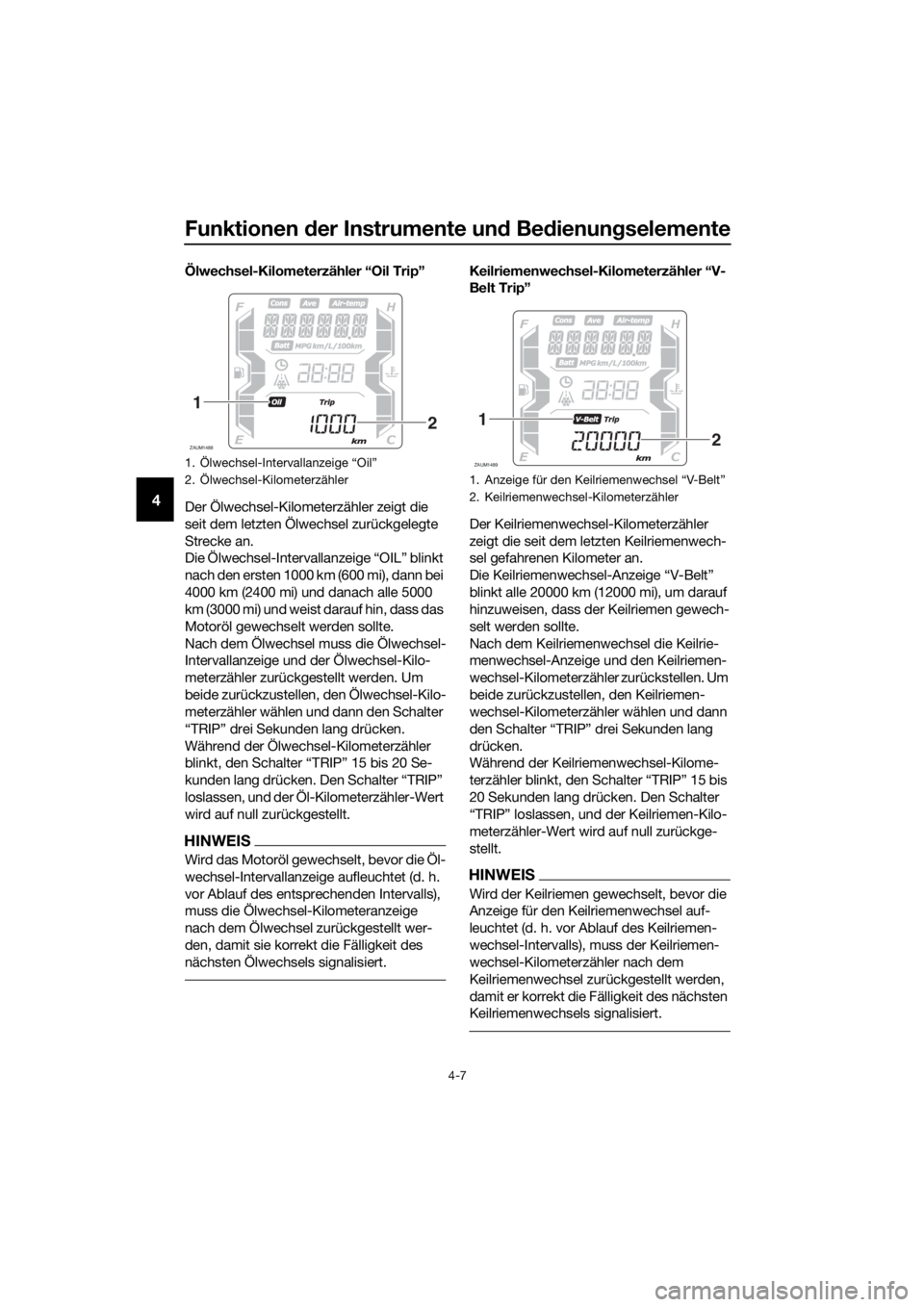

Ölwechsel-Kilometerzähler “Oil Trip”
Der Ölwechsel-Kilometerzähler zeigt die
seit dem letzten Ölwechsel zurückgelegte
Strecke an.
Die Ölwechsel-Intervallanzeige “OIL” blinkt
nach den ersten 1000 km (600 mi), dann bei
4000 km (2400 mi) und danach alle 5000
km (3000 mi) und weist darauf hin, dass das
Motoröl gewechselt werden sollte.
Nach dem Ölwechsel muss die Ölwechsel-
Intervallanzeige und der Ölwechsel-Kilo-
meterzähler zurückgestellt werden. Um
beide zurückzustellen, den Ölwechsel-Kilo-
meterzähler wählen und dann den Schalter
“TRIP” drei Sekunden lang drücken.
Während der Ölwechsel-Kilometerzähler
blinkt, den Schalter “TRIP” 15 bis 20 Se-
kunden lang drücken. Den Schalter “TRIP”
loslassen, und der Öl-Kilometerzähler-Wert
wird auf null zurückgestellt.
HINWEIS
Wird das Motoröl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet (d. h.
vor Ablauf des entsprechenden Intervalls),
muss die Ölwechsel-Kilometeranzeige
nach dem Ölwechsel zurückgestellt wer-
den, damit sie korrekt die Fälligkeit des
nächsten Ölwechsels signalisiert.
Keilriemenwechsel-Kilometerzähler “V-
Belt Trip”
Der Keilriemenwechsel-Kilometerzähler
zeigt die seit dem letzten Keilriemenwech-
sel gefahrenen Kilometer an.
Die Keilriemenwechsel-Anzeige “V-Belt”
blinkt alle 20000 km (12000 mi), um darauf
hinzuweisen, dass der Keilriemen gewech-
selt werden sollte.
Nach dem Keilriemenwechsel die Keilrie-
menwechsel-Anzeige und den Keilriemen-
wechsel-Kilometerzähler zurückstellen. Um
beide zurückzustellen, den Keilriemen-
wechsel-Kilometerzähler wählen und dann
den Schalter “TRIP” drei Sekunden lang
drücken.
Während der Keilriemenwechsel-Kilome-
terzähler blinkt, den Schalter “TRIP” 15 bis
20 Sekunden lang drücken. Den Schalter
“TRIP” loslassen, und der Keilriemen-Kilo-
meterzähler-Wert wird auf null zurückge-
stellt.
HINWEIS
Wird der Keilriemen gewechselt, bevor die
Anzeige für den Keilriemenwechsel auf-
leuchtet (d. h. vor Ablauf des Keilriemen-
wechsel-Intervalls), muss der Keilriemen-
wechsel-Kilometerzähler nach dem
Keilriemenwechsel zurückgestellt werden,
damit er korrekt die Fälligkeit des nächsten
Keilriemenwechsels signalisiert.
1.
2. Ölwechsel-Kilometerzähler
ZAUM1488
1
2
1.
2. Keilriemenwechsel-Kilometerzähler
ZAUM1489
1
2
UBY3G0G0.book Page 7 Friday, August 25, 2017 5:17 PM

Funktionen der Instrumente und Bedienungselemente
4-8
4
Informationsanzeige
Die Informationsanzeige umfasst Folgen-
des:
Lufttemperaturanzeige
Batteriespannungsanzeige
Traktionskontrollsystem-Anzeige
Durchschnittliche Kraftstoffver-
brauchsanzeige
Momentane Kraftstoffverbrauchsan-
zeige
Durchschnittsgeschwindigkeits-An-
zeige
Warnmeldungs-Funktion
Informationsanzeige navigieren
Den Schalter “INFO” drücken, um die An-
zeige zwischen Lufttemperaturanzeige
“Air-temp”, Batteriespannungsanzeige
“Battery”, Modus-Anzeige des Traktions-
kontrollsystems “TCS ON” oder
“TCSOFF”, durchschnittlicher Kraftstoff-
verbrauchsanzeige “Consumpti-
on/Average_ _._ km/L” oder “Consumpti-
on/Average_ _._ L/100 km”, momentanen
Kraftstoffverbrauch “Consumption_ _._
km/L” oder “Consumption_ _._ L/100 km”
und Durchschnittsgeschwindigkeits-Anzei-
ge “Average” in der folgenden Reihenfolge
umzuschalten:
Air-temp → Battery → TCS ON oder
TCSOFF → Consumption/Average_ _._
km/L → Consumption/Average_ _._ L/100 km → Consumption_ _._ km/L →
Consumption_ _._ L/100 km → Average →
Air-temp
Für UK:
Den Schalter “TRIP” drücken, um die An-
zeige zwischen Lufttemperaturanzeige
“Air-temp”, Batteriespannungsanzeige
“Battery”, Modus-Anzeige des Traktions-
kontrollsystems “TCS ON” oder
“TCSOFF”, durchschnittlicher Kraftstoff-
verbrauchsanzeige “Consumpti-
on/Average_ _._ km/L”, “Consumpti-
on/Average_ _._ L/100 km” oder
“Consumption/Average_ _ _._MPG”, mo-
mentanen Kraftstoffverbrauch
“Consumption_ _._ km/L”, “Consumption_
_._ L/100 km” oder “Consumption_ _
_._MPG” und Durchschnittsgeschwindig-
keits-Anzeige “Average” in der folgenden
Reihenfolge umzuschalten:
Air-temp → Battery → TCS ON oder
TCSOFF → Consumption/Average_ _._
km/L → Consumption/Average_ _._ L/100
km → Consumption/Average_ _ _._ MPG
→ Consumption_ _._ km/L →
Consumption_ _._ L/100 km →
Consumption_ _ _._ MPG → Average →
Air-temp
HINWEIS
Wenn Kilometer als Anzeigeeinheit
ausgewählt ist, werden “Consumpti-
on/Average_ _ _._MPG” und
“Consumption_ _ _._MPG” nicht an-
gezeigt.
Wenn Meilen als Anzeigeeinheit aus-
gewählt ist, werden “Consumpti-
on/Average_ _._ km/L”, “Consumpti-
on/Average_ _._ L/100 km”,
“Consumption_ _._ km/L” und
“Consumption_ _._ L/100 km” nicht
angezeigt.
1. Informationsanzeige
ZAUM1490
1
UBY3G0G0.book Page 8 Friday, August 25, 2017 5:17 PM

Funktionen der Instrumente und Bedienungselemente
4-9
4

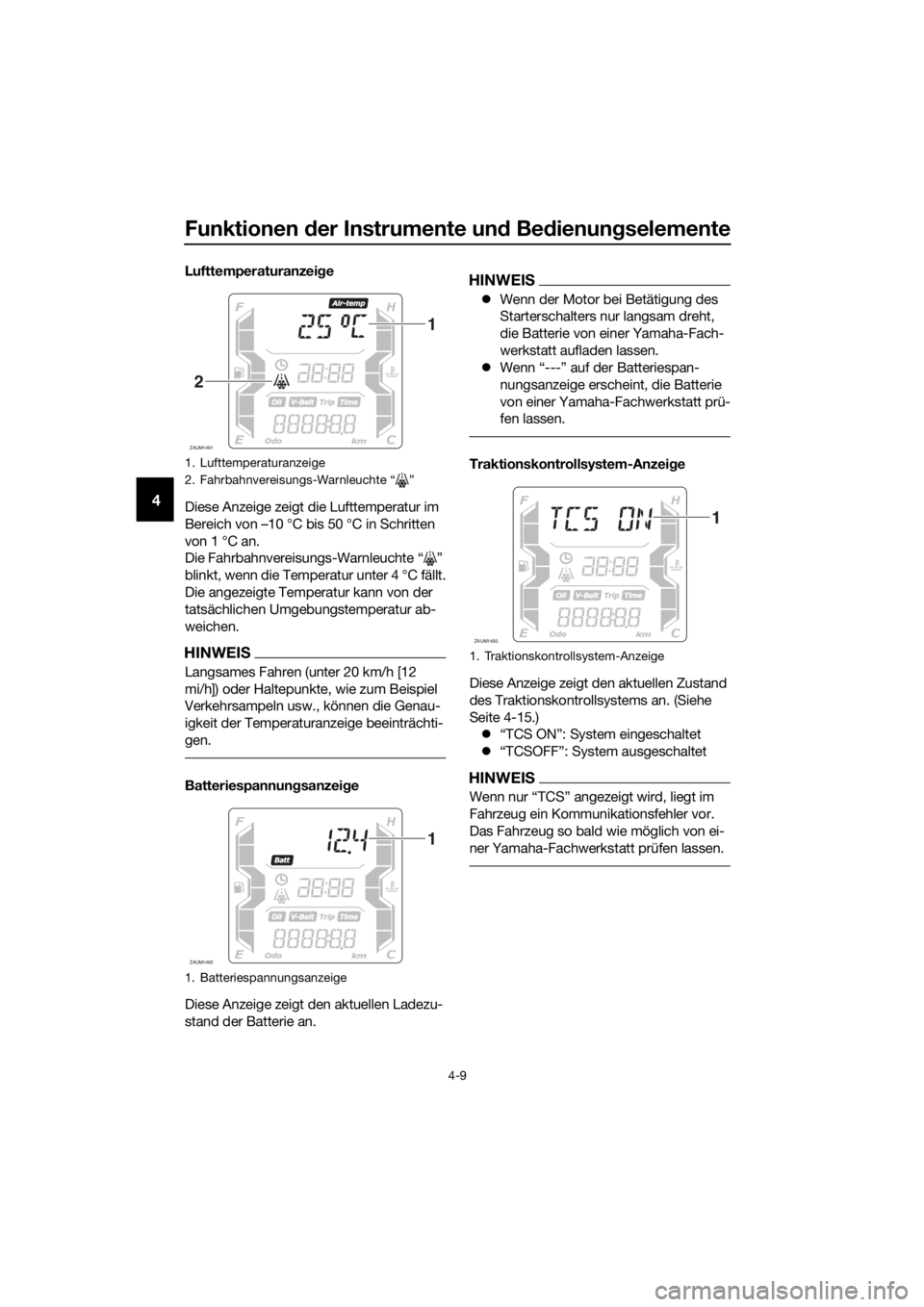

Lufttemperaturanzeige
Diese Anzeige zeigt die Lufttemperatur im
Bereich von –10 °C bis 50 °C in Schritten
von 1 °C an.
Die Fahrbahnvereisungs-Warnleuchte “ ”
blinkt, wenn die Temperatur unter 4 °C fällt.
Die angezeigte Temperatur kann von der
tatsächlichen Umgebungstemperatur ab-
weichen.
HINWEIS
Langsames Fahren (unter 20 km/h [12
mi/h]) oder Haltepunkte, wie zum Beispiel
Verkehrsampeln usw., können die Genau-
igkeit der Temperaturanzeige beeinträchti-
gen.
Batteriespannungsanzeige
Diese Anzeige zeigt den aktuellen Ladezu-
stand der Batterie an.
HINWEIS
Wenn der Motor bei Betätigung des
Starterschalters nur langsam dreht,
die Batterie von einer Yamaha-Fach-
werkstatt aufladen lassen.
Wenn “---” auf der Batteriespan-
nungsanzeige erscheint, die Batterie
von einer Yamaha-Fachwerkstatt prü-
fen lassen.
Traktionskontrollsystem-Anzeige
Diese Anzeige zeigt den aktuellen Zustand
des Traktionskontrollsystems an. (Siehe
Seite 4-15.)
“TCS ON”: System eingeschaltet
“TCSOFF”: System ausgeschaltet
HINWEIS

Fahrzeug ein Kommunikationsfehler vor.
Das Fahrzeug so bald wie möglich von ei-
ner Yamaha-Fachwerkstatt prüfen lassen.
1. Lufttemperaturanzeige
2. Fahrbahnvereisungs-Warnleuchte Ž
1. Batteriespannungsanzeige
ZAUM1491
1
2
ZAUM1492
1
1. Traktionskontrollsystem-Anzeige
ZAUM1493
1
UBY3G0G0.book Page 9 Friday, August 25, 2017 5:17 PM

Funktionen der Instrumente und Bedienungselemente
4-10
4

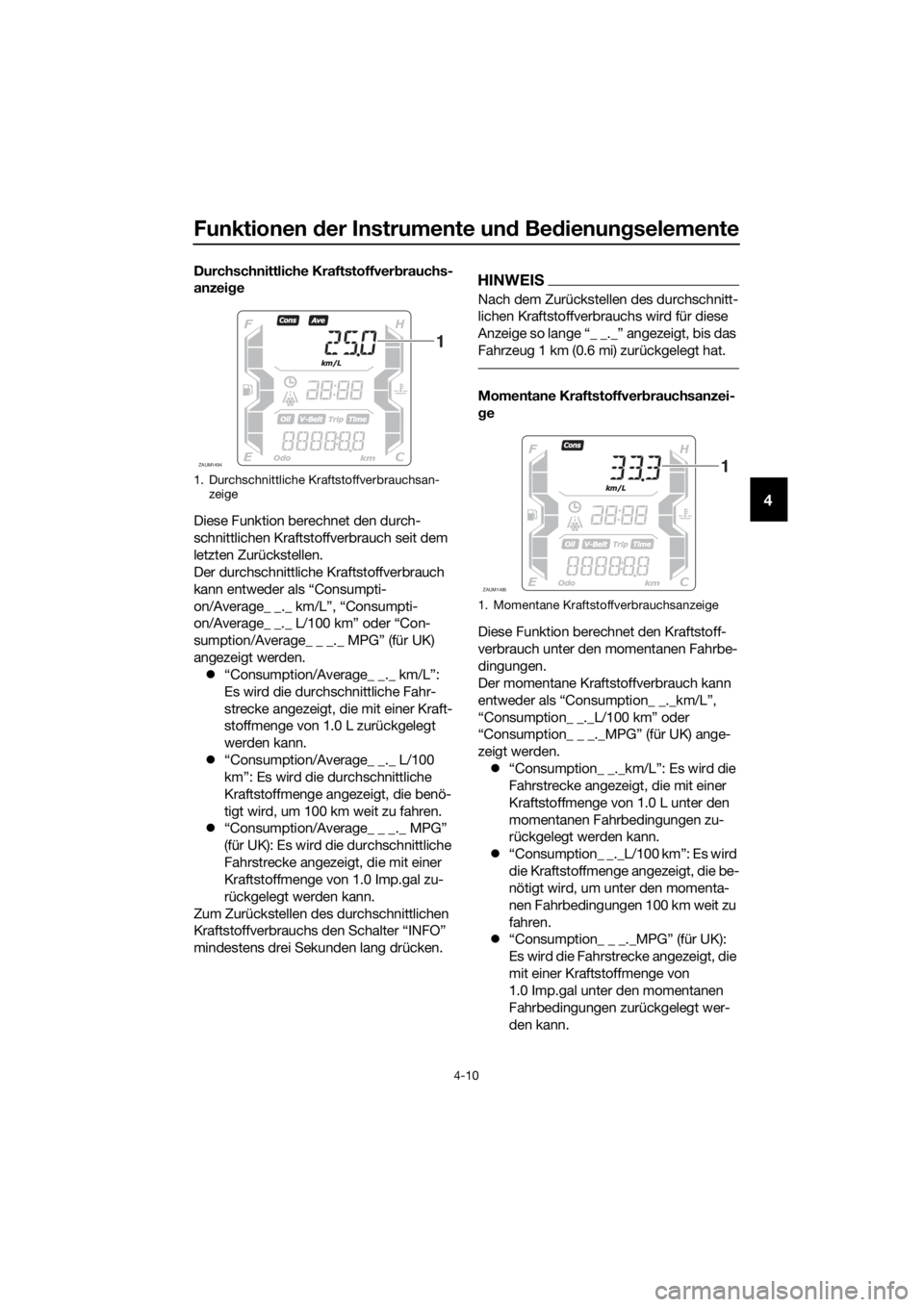

Durchschnittliche Kraftstoffverbrauchs-
anzeige
Diese Funktion berechnet den durch-
schnittlichen Kraftstoffverbrauch seit dem
letzten Zurückstellen.
Der durchschnittliche Kraftstoffverbrauch
kann entweder als “Consumpti-
on/Average_ _._ km/L”, “Consumpti-
on/Average_ _._ L/100 km” oder “Con-
sumption/Average_ _ _._ MPG” (für UK)
angezeigt werden.
“Consumption/Average_ _._ km/L”:
Es wird die durchschnittliche Fahr-
strecke angezeigt, die mit einer Kraft-
stoffmenge von 1.0 L zurückgelegt
werden kann.
“Consumption/Average_ _._ L/100
km”: Es wird die durchschnittliche
Kraftstoffmenge angezeigt, die benö-
tigt wird, um 100 km weit zu fahren.
“Consumption/Average_ _ _._ MPG”
(für UK): Es wird die durchschnittliche
Fahrstrecke angezeigt, die mit einer
Kraftstoffmenge von 1.0 Imp.gal zu-
rückgelegt werden kann.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs den Schalter “INFO”
mindestens drei Sekunden lang drücken.HINWEIS
Nach dem Zurückstellen des durchschnitt-
lichen Kraftstoffverbrauchs wird für diese

Fahrzeug 1 km (0.6 mi) zurückgelegt hat.
Momentane Kraftstoffverbrauchsanzei-
ge
Diese Funktion berechnet den Kraftstoff-
verbrauch unter den momentanen Fahrbe-
dingungen.
Der momentane Kraftstoffverbrauch kann
entweder als “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” oder
“Consumption_ _ _._MPG” (für UK) ange-
zeigt werden.
“Consumption_ _._km/L”: Es wird die
Fahrstrecke angezeigt, die mit einer
Kraftstoffmenge von 1.0 L unter den
momentanen Fahrbedingungen zu-
rückgelegt werden kann.
“Consumption_ _._L/100 km”: Es wird
die Kraftstoffmenge angezeigt, die be-
nötigt wird, um unter den momenta-
nen Fahrbedingungen 100 km weit zu
fahren.
“Consumption_ _ _._MPG” (für UK):
Es wird die Fahrstrecke angezeigt, die
mit einer Kraftstoffmenge von
1.0 Imp.gal unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.
1. Durchschnittliche Kraftstoffverbrauchsan-
zeige
ZAUM1494
1
1. Momentane Kraftstoffverbrauchsanzeige
ZAUM1495
1
UBY3G0G0.book Page 10 Friday, August 25, 2017 5:17 PM

Funktionen der Instrumente und Bedienungselemente
4-11
4
HINWEIS
Bei einer Geschwindigkeit von weniger als
10 km/h (6 mi/h) wird “_ _._” angezeigt.

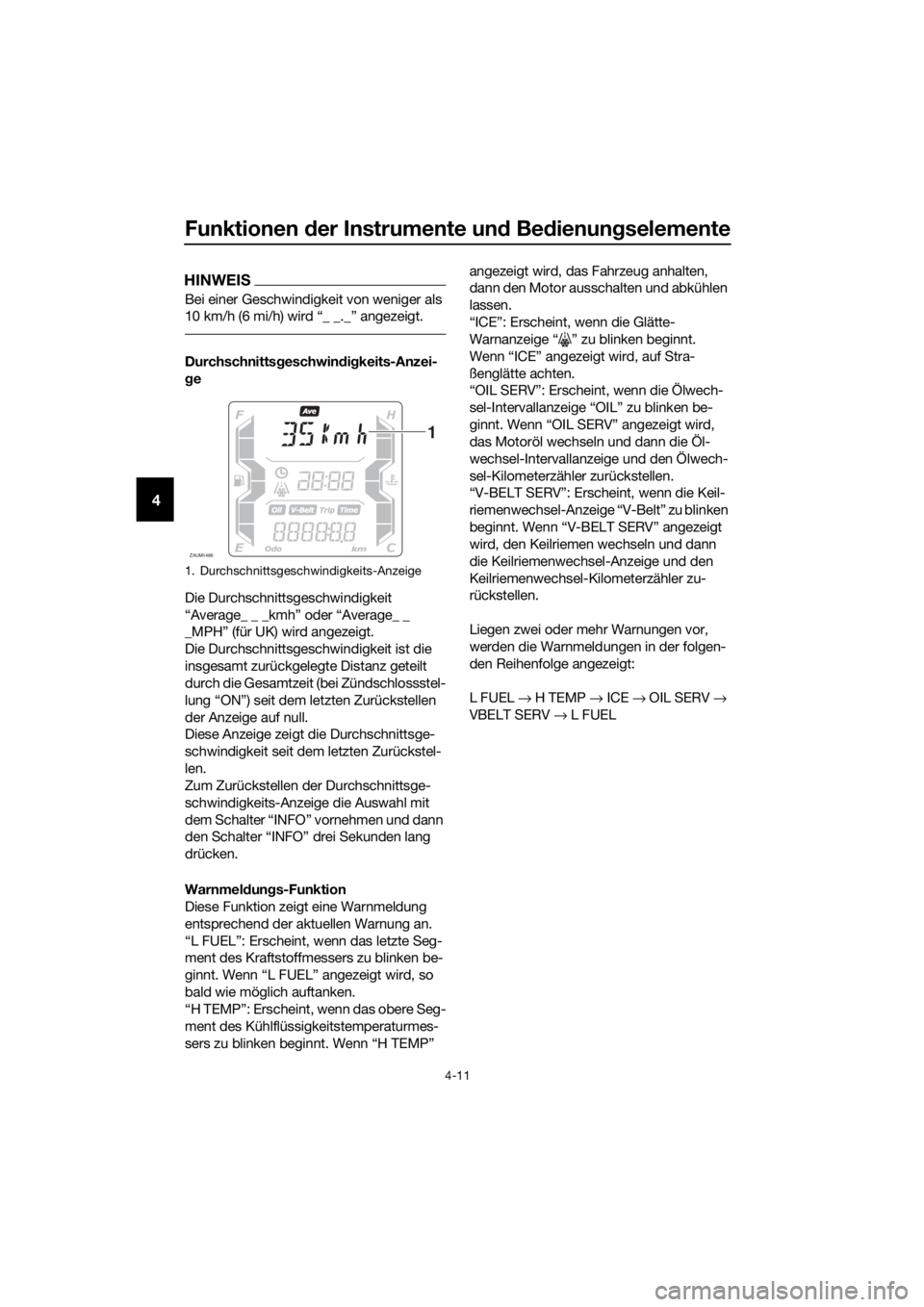

Durchschnittsgeschwindigkeits-Anzei-
ge
Die Durchschnittsgeschwindigkeit
“Average_ _ _kmh” oder “Average_ _
_MPH” (für UK) wird angezeigt.
Die Durchschnittsgeschwindigkeit ist die
insgesamt zurückgelegte Distanz geteilt
durch die Gesamtzeit (bei Zündschlossstel-
lung “ON”) seit dem letzten Zurückstellen
der Anzeige auf null.
Diese Anzeige zeigt die Durchschnittsge-
schwindigkeit seit dem letzten Zurückstel-
len.
Zum Zurückstellen der Durchschnittsge-
schwindigkeits-Anzeige die Auswahl mit
dem Schalter “INFO” vornehmen und dann
den Schalter “INFO” drei Sekunden lang
drücken.
Warnmeldungs-Funktion
Diese Funktion zeigt eine Warnmeldung
entsprechend der aktuellen Warnung an.
“L FUEL”: Erscheint, wenn das letzte Seg-
ment des Kraftstoffmessers zu blinken be-
ginnt. Wenn “L FUEL” angezeigt wird, so
bald wie möglich auftanken.
“H TEMP”: Erscheint, wenn das obere Seg-
ment des Kühlflüssigkeitstemperaturmes-
sers zu blinken beginnt. Wenn “H TEMP” angezeigt wird, das Fahrzeug anhalten,
dann den Motor ausschalten und abkühlen
lassen.
“ICE”: Erscheint, wenn die Glätte-
Warnanzeige “ ” zu blinken beginnt.
Wenn “ICE” angezeigt wird, auf Stra-
ßenglätte achten.
“OIL SERV”: Erscheint, wenn die Ölwech-
sel-Intervallanzeige “OIL” zu blinken be-
ginnt. Wenn “OIL SERV” angezeigt wird,
das Motoröl wechseln und dann die Öl-
wechsel-Intervallanzeige und den Ölwech-
sel-Kilometerzähler zurückstellen.
“V-BELT SERV”: Erscheint, wenn die Keil-
riemenwechsel-Anzeige “V-Belt” zu blinken
beginnt. Wenn “V-BELT SERV” angezeigt
wird, den Keilriemen wechseln und dann
die Keilriemenwechsel-Anzeige und den
Keilriemenwechsel-Kilometerzähler zu-
rückstellen.
Liegen zwei oder mehr Warnungen vor,
werden die Warnmeldungen in der folgen-
den Reihenfolge angezeigt:
L FUEL → H TEMP → ICE → OIL SERV →
VBELT SERV → L FUEL
1. Durchschnittsgeschwindigkeits-Anzeige
ZAUM1496
1
UBY3G0G0.book Page 11 Friday, August 25, 2017 5:17 PM

Funktionen der Instrumente und Bedienungselemente
4-12
4
GAU1234M

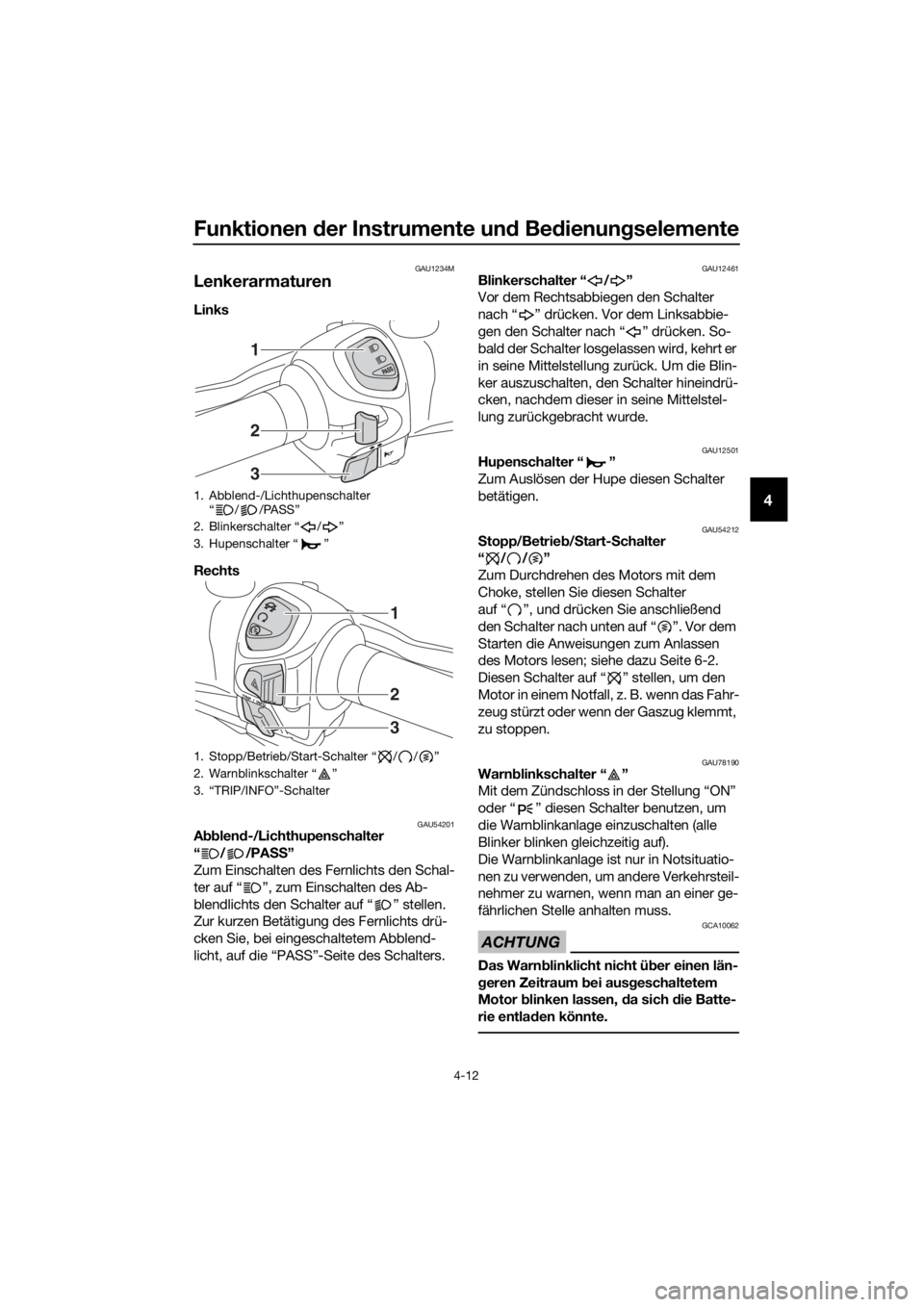

Lenkerarmaturen
Links
Rechts
GAU54201Abblend-/Lichthupenschalter
“//PASS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54212Stopp/Betrieb/Start-Schalter
“//”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 6-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU78190Warnblinkschalter “ ”
Mit dem Zündschloss in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
1. Abblend-/Lichthupenschalter
“ / /PASS”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Warnblinkschalter “ ”
3. “TRIP/INFO”-Schalter
1
2
3
1
2
3
UBY3G0G0.book Page 12 Friday, August 25, 2017 5:17 PM

Funktionen der Instrumente und Bedienungselemente
4-13
4

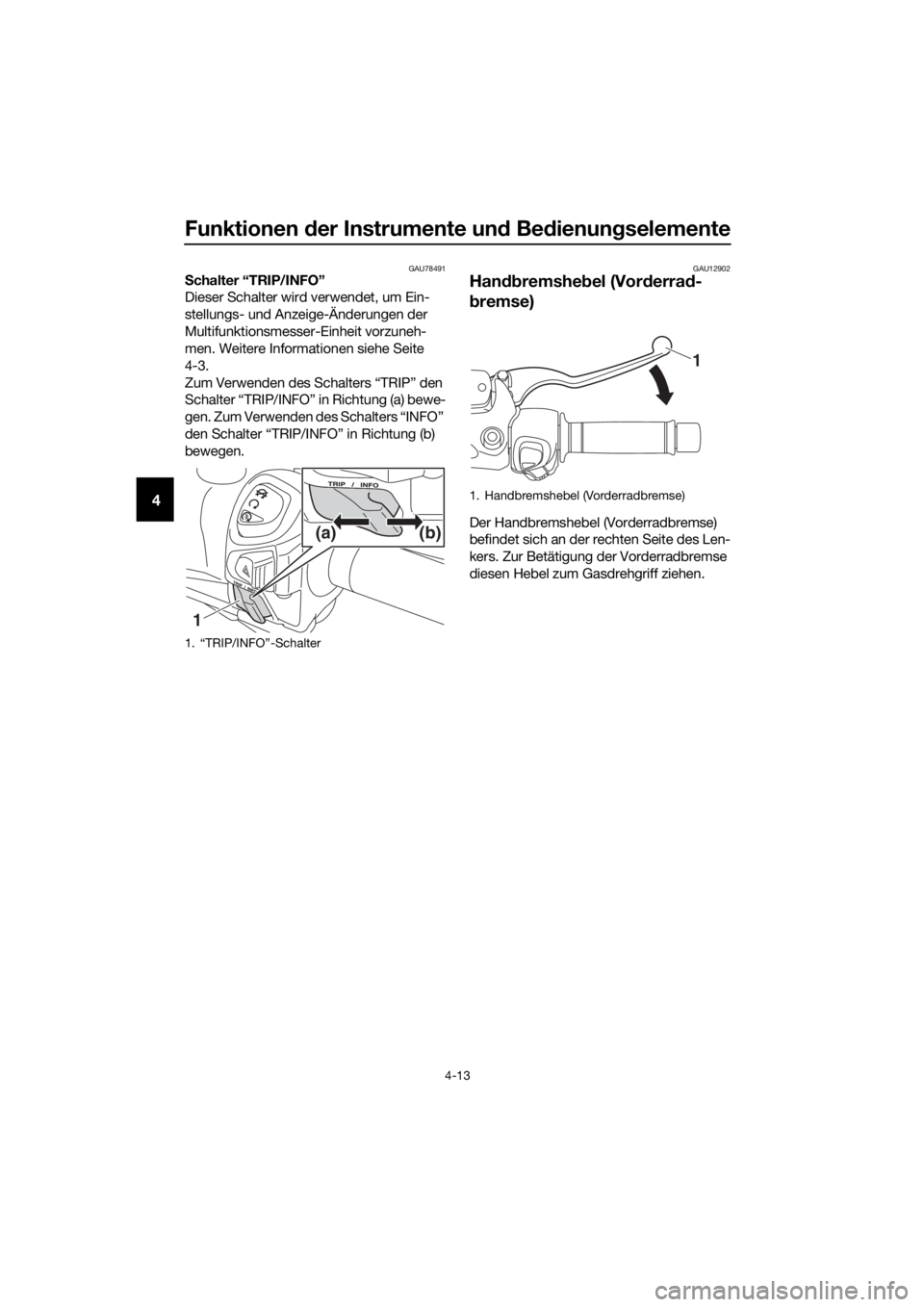

GAU78491Schalter “TRIP/INFO”
Dieser Schalter wird verwendet, um Ein-
stellungs- und Anzeige-Änderungen der
Multifunktionsmesser-Einheit vorzuneh-
men. Weitere Informationen siehe Seite
4-3.
Zum Verwenden des Schalters “TRIP” den
Schalter “TRIP/INFO” in Richtung (a) bewe-
gen. Zum Verwenden des Schalters “INFO”
den Schalter “TRIP/INFO” in Richtung (b)
bewegen.GAU12902
Handbremshebel (Vorderrad-
bremse)
Der Handbremshebel (Vorderradbremse)
befindet sich an der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Gasdrehgriff ziehen.
1. “TRIP/INFO”-Schalter
1(b) (a)
1. Handbremshebel (Vorderradbremse)
1
UBY3G0G0.book Page 13 Friday, August 25, 2017 5:17 PM
