2018 YAMAHA NIKEN Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-27
3
MAU14465
FörvaringsfackFörvaringsfacket är placerat under passa-
gerarsadeln. (Se sidan 3-25.)
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i förvarings-
facket när du tvättar fordonet.
VARNING
MWA10962
Överskrid inte lastgränsen på 1.5 kg
(3 lb) för förvaringsfacket.
 Överskrid inte lastgränsen på 195
kg (430 lb) för fordonet.
MAU39672
BackspeglarMotorcykelns backspeglar kan vikas fram-
åt eller bakåt vid parkering i trånga utrym-
men. Återställ speglarna till ursprungsläget
innan du kör iväg.
VARNING
MWA14372
Se till att backspeglarna återställs till ur-
sprungsläget innan du kör iväg.
MAU84600
Justering av framgaffeln
VARNING
MWA10181
Justera alltid båda framgafflarna lika. I
annat fall kan du få dålig stabilitet på
motorcykeln vilket kan leda till att du för-
lorar kontrollen på motorcykeln.På båda sidorna av framgaffeln finns en
justerskruv för återfjädringens dämpning
och en justerskruv för kompressionsdämp-
ningen.
 När dämpningen justeras ska justera-
ren vridas i riktning (a) så långt det går.
Räkna sedan klicken i riktning (b).
 När en dämpningsjusterare vrids i rikt-
ning (a) kan stoppläget och läget för
klick 1 vara samma.
 Trots att dämpningsjusteraren kan
klickas utöver de angivna minimiin-
ställningarna har sådana justeringar
ingen effekt och de kan skada fjäd-
ringen.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.
1. Förvaringsfack
1
1. Läge vid körning
2. Läge vid parkering
2
1
2
1
2
UBD5M0M0.book Page 27 Thursday, April 5, 2018 5:31 PM

Instrument och kontrollfunktioner
3-28
3
Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven på vardera sidan av
framgaffeln vridas i riktning (a). För att
minska återfjädringens dämpning och där-
med göra återfjädringsdämpningen mjuka-
re, ska justerskruven på vardera sidan av
framgaffeln vridas i riktning (b).Kompressionsdämpning
För att öka kompressionsdämpningen och
därmed göra kompressionsdämpningen
hårdare, ska justerskruven på vardera si-
dan av framgaffeln vridas i riktning (a). För
att minska kompressionsdämpningen och
därmed göra kompressionsdämpningen
mjukare, ska justerskruven på vardera si-
dan av framgaffeln vridas i riktning (b).
MAU84610
Justering av stötdämpareStötdämparen är utrustad med en justerare
för fjäderförspänningen samt en justerskruv
för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
terratten i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justerratten i
riktning (b).
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:
Minimum (mjuk):17 klick i riktning (b)
Standard: 13 klick i riktning (b)
Maximum (hård):
1 klick i riktning (b)
1(a)
(b)
1. Justerskruv för kompressionsdämpningenKompressionsdämpningsinställ-
ning:Minimum (mjuk):13 klick i riktning (b)
Standard: 8 klick i riktning (b)
Maximum (hård):
1 klick i riktning (b)
(b)
(a)
1
1. Justeringsratt
(a)
(b)
1
UBD5M0M0.book Page 28 Thursday, April 5, 2018 5:31 PM

Instrument och kontrollfunktioner
3-29
3
TIPSNär fjäderförspänningen justeras ska juste-
raren vridas i riktning (b) så långt det går.
Räkna sedan klicken i riktning (a).Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
TIPSNär dämpningen justeras ska justera-
ren vridas i riktning (a) så långt det går.
Räkna sedan antalet varv i riktning (b).
 Trots att dämpningsjusteraren kan vri-
das utöver de angivna minimiinställ-
ningarna har sådana justeringar ingen
effekt och de kan skada fjädringen.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
 Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
Fjäderförspänning:
Minimum (mjuk):
0 klick i riktning (a)
Standard: 1 klick i riktning (a)
Maximum (hård): 24 klick i riktning (a)
1. Justerskruv för återfjädringens dämpning
Återfjädringens dämpningsinställ-
ning: Minimum (mjuk):2 4/5 varv i riktning (b)
Standard: 1 1/4 varv i riktning (b)
Maximum (hård):
0 varv i riktning (b)
(a)
(b)
1
UBD5M0M0.book Page 29 Thursday, April 5, 2018 5:31 PM

Instrument och kontrollfunktioner
3-30
3
MAU49454
Likströmsuttag Ett 12 V-tillbehör anslutet till likströmsutta-
get kan användas när huvudströmbrytaren
är på.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 12 W (1.0 A) eftersom säkring-
en då kan gå eller batteriet laddas ur.För att använda strömuttaget1. Stäng av huvudströmbrytaren.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta- get. 5. Slå på huvudströmbrytaren och starta
motorn. (Se sidan 5-1.)
6. Slå på tillbehöret.
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.
MAU70641

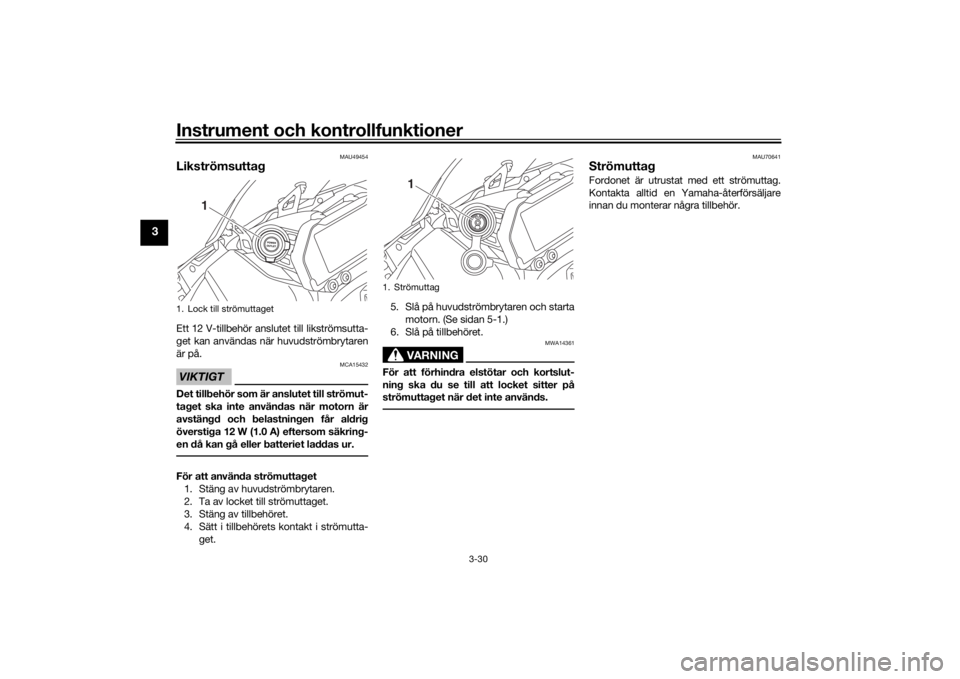

StrömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
1. Lock till strömuttaget
1
1. Strömuttag
1
UBD5M0M0.book Page 30 Thursday, April 5, 2018 5:31 PM

Instrument och kontrollfunktioner
3-31
3
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU57952
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS Denna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-3 för information
om strömställarens användning.
UBD5M0M0.book Page 31 Thursday, April 5, 2018 5:31 PM

Instrument och kontrollfunktioner
3-32
3
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UBD5M0M0.book Page 32 Thursday, April 5, 2018 5:31 PM

För din egen säkerhet – kontroller före körning
4-1
4
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 3-22, 3-24
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 6-11
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 6-13
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-20, 6-21
UBD5M0M0.book Page 1 Thursday, April 5, 2018 5:31 PM

För din egen säkerhet – kontroller före körning
4-2
4
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-20, 6-21
Koppling • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.
6-19
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 6-15, 6-24
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 6-24
Kedja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs.
6-22, 6-24
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.
6-16, 6-18
Bromspedal och växelpedal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 6-25
Broms- och kopplingshand-
tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-25
Sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
6-26
ARTIKEL KONTROLLER SIDAN
UBD5M0M0.book Page 2 Thursday, April 5, 2018 5:31 PM
