2018 YAMAHA NIKEN Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-28
6
MAU84970
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
av en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel.
MAU50212
BatteriBatteriet sitter placerat under förarsadeln.
(Se sidan 3-25.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
1. Batteri
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)2 1
3
UBD5M0M0.book Page 28 Thursday, April 5, 2018 5:31 PM

Periodiskt underhåll och justering
6-29
6
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU84650
Byta säkringarSäkringsboxarna och de enskilda säkring-
arna sitter under förarsadeln (se sidan 3-25)
och bakom panelen A (se sidan 6-9).
Du når säkringsdosa 1, huvudsäkringen
och säkringen för ABS-motorn genom att
ta bort förarsadeln. (Se sidan 3-25.)1. Reservsäkring för ABS-motor
2. Säkring för ABS-motor
3. Säkringsbox 1
4. Huvudsäkring
1 2
34
UBD5M0M0.book Page 29 Thursday, April 5, 2018 5:31 PM

Periodiskt underhåll och justering
6-30
6
TIPSFör att komma åt säkringen för ABS-motor
måste du ta bort startreläets skydd genom
att dra det uppåt.
Du når säkringsdosa 2, säkringsdosa 3,
bromslysets säkring och farthållarens säk-
ring genom att ta bort panel A. (Se sidan
6-9.)
1. Säkring för bränsleinsprutningssystemet
2. ABS-solenoidsäkring
3. Säkring för ETV (elektriskt gasspjäll)
4. Backupsäkring (säkring för klocka och start-spärrsystem)
5. Värmarsäkring
6. Reservsäkring
1234
65
1. Startreläets skydd
2. Reservsäkring för ABS-motor
3. Säkring för ABS-motor
2 3
1
1. Säkringsbox 2
2. Säkringsbox 3
3. Säkring för farthållare
4. Bromsljussäkring
2
3
41
UBD5M0M0.book Page 30 Thursday, April 5, 2018 5:31 PM

Periodiskt underhåll och justering
6-31
6
Om en säkring är sönder, byt ut den enligt
följande.1. Stäng av huvudströmbrytaren och stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Slå på huvudströmbrytaren och slå på
den elkrets det gäller för att kontrollera
att enheten fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
1. Säkring för signalsystem
2. Säkring för ABS styrenhet
3. Säkring (tillbehör)
4. Säkring för tändning
5. Säkring för varningsblinkers
6. Säkring för uttag 1
7. Säkring för uttag 2
8. Säkring för strålkastare
9. Säkring för höger kylfläktmotor
10.Säkring för vänster kylfläktmotor
11.Reservsäkring
11 1
2
3
11
10 9876 5 4
Säkringar:
Huvudsäkring:
50.0 A
Säkring för ABS-motor: 30.0 A
Säkring för farthållare: 1.0 A
Säkring för bromsljus:
1.0 A
Specificerade säkringar (säkrings-
box 1): Säkring för bränsleinsprutningssys-
temet:25.0 A
ABS-solenoidsäkring: 20.0 A
Säkring för ETV (elektriskt gas-
spjäll): 7.5 A
Backupsäkring:
7.5 A
Heater fuse: 10.0 A
Specificerade säkringar (säkrings-
box 2):
Säkring för signalsystem:7.5 A
Säkring för ABS styrenhet:
5.0 A
Säkring (tillbehör): 5.0 A
Säkring för tändning: 15.0 A
Specificerade säkringar (säkrings-
box 3): Säkring för varningsblinkers:7.5 A
Säkring för uttag 1: 2.0 A
Säkring för uttag 2:
2.0 A
Motorsäkring för kylfläkt: 10.0 A × 2
Säkring för strålkastare: 10.0 A
UBD5M0M0.book Page 31 Thursday, April 5, 2018 5:31 PM

Periodiskt underhåll och justering
6-32
6
MAU72980
Fordonets lamporDenna modell är helt utrustad med LED-be-
lysning. Det finns inga lampor som använ-
daren kan byta.
Om en lampa inte tänds ska du kontrollera
säkringarna och sedan låta en Yamaha-
återförsäljare kontrollera fordonet.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU84980
StabilisatorstagDen här modellen är utrustad med ett sta-
bilisatorstag.VIKTIGT
MCA26440
Stabilisatorstaget är inte konstruerat att
bära upp fordonets vikt. Använd inte sta-
bilisatorstaget som domkraftspunkt.
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
1. Stabilisatorstag
1
UBD5M0M0.book Page 32 Thursday, April 5, 2018 5:31 PM

Periodiskt underhåll och justering
6-33
6
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.UBD5M0M0.book Page 33 Thursday, April 5, 2018 5:31 PM

Periodiskt underhåll och justering
6-34
6

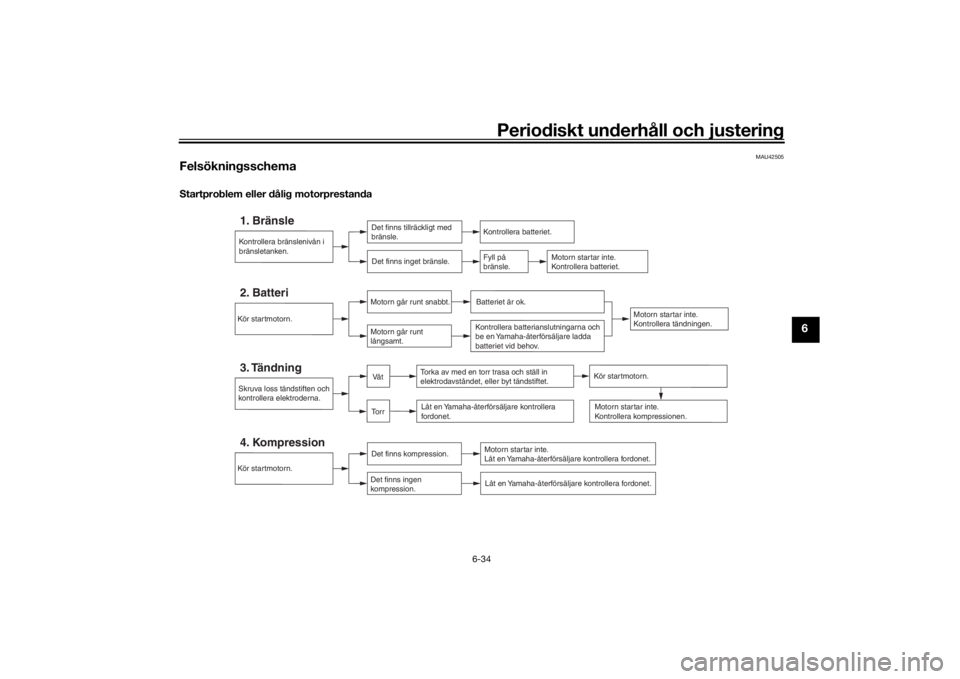

MAU42505
FelsökningsschemaStartproblem eller dålig motorprestanda
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet, eller byt tändstiftet.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Kör startmotorn.4. Kompression
Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Motorn startar inte.
Kontrollera tändningen.
Batteriet är ok.Kontrollera batterianslutningarna och
be en Yamaha-återförsäljare ladda
batteriet vid behov.
To r rVå t
Kör startmotorn.
UBD5M0M0.book Page 34 Thursday, April 5, 2018 5:31 PM

Periodiskt underhåll och justering
6-35
6
Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
 Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att släppa ut even-
tuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UBD5M0M0.book Page 35 Thursday, April 5, 2018 5:31 PM
