terruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU66030
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU73961
Interruptor del sistema de control de
tracción “TCS”
Consulte en la página 3-4 una explicación
del sistema de control de tracción.
SAU66060
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor en
“ ” y, a continuación, pulse el interruptor
hacia “ ”. Véanse las instrucciones de
arranque en la página 6-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU66010
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU73951
Interruptores del regul ador de velocidad
de crucero
Véase en la página 3-1 una explicación del
sistema regulador de velocidad.
SAU73943
Interruptor “SELECT”
Este interruptor se utiliza para seleccionar
las indicaciones de cuentakilómetros, cuen-
takilómetros parciales, temperatura del re-
frigerante y temperatura del aire en el
indicador multif unción. (Vease la página 4-8.)
SAU73931
Selector de modo de conducción “MO-
DE”
Consulte en la página 3-3 una explicación
del modo de conducción.
B67-9-S2S0.book 4 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-5
1
2
34
5
6
7
8
9
10
11
12
SAU4939D
Luces indicadores y luces de
aviso
SAU11032
Luces indicadoras de intermitencia “ ”
y “ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activado.
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Luz indicadora de la luz de carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU59962
Luz de aviso de la presión del aceite
“”
Esta luz de aviso se enciende si la presión
del aceite de motor está baja.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso se debe volver a
encender después de apagarse brevemen-
te y, a continuación, permanecer encendida
hasta que arranca el motor.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON”, haga
revisar el circuito eléctrico en un concesio- nario Yamaha.
ATENCIÓN
SCA21210
Si la luz de aviso se enciende cuando el
motor está en marcha, pare el motor in-
mediatamente y compruebe el nivel de
aceite. Si el nivel de aceite se encuentra
por debajo del nivel mínimo, añada una
cantidad suficiente de aceite del tipo re-
comendado hasta el nivel correcto. Si la
luz de aviso de la presión del aceite per-
manece encendida aunque el nivel de
aceite sea correcto, pare inmediatamen-
te el motor y haga revisar el vehículo enun concesionario Yamaha.NOTASi la luz de aviso no se apaga después de
arrancar el motor, compruebe el nivel de
aceite de motor y añada aceite según sea
necesario. (Vease la página 7-10.)
Si la luz de aviso permanece encendida
después de añadir aceite, haga revisar elvehículo en un concesionario Yamaha.
SAU74073
Luces indicadoras del sistema regula-
dor de velocidad “ ”/“SET”
Estas luces indicadoras se encienden
cuando el sistema regulador de velocidad
1. Luz de aviso de avería del motor “ ”
2. Luz de aviso de la temperatura del líquido
refrigerante “ ”
3. Luz indicadora de punto muerto “ ”
4. Luz indicadora de la luz de carretera “ ”5. Luz indicadora de intermitencia izquierda “ ”6. Luz de aviso del amortiguador de la dirección “ ”7. Luz de aviso de la presión del aceite “ ”
8. Luz indicadora del si stema inmovilizador “ ”
9. Luz indicadora del sistema de control de tracción “ ”
10.Luz indicadora de ajuste de la velocidad de crucero “SET”
11.Luz indicadora de cambio de marcha
12. Luz indicadora de intermitencia derecha “ ”
13. Luz indicadora del regulador de velocidad “ ”
14.Luz de aviso del sistema ABS “ ”
567 9 810
11
12
13
14
4
3
2
1
ABS
B67-9-S2S0.book 5 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-6
1
2
345
6
7
8
9
10
11
12
está activado. (Consulte la página 3-1).NOTACuando se da el contacto del vehículo, es-
tas luces se encienden durante unos se-
gundos y, a continuación, se apagan. Si no
es así, haga revisar el vehículo en un con-cesionario Yamaha.
SAU11447
Luz de aviso de la temperatura del líqui-
do refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor inme-
diatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.ATENCIÓN
SCA10022
No mantenga el motor en marcha si seestá recalentando.NOTA
En los vehículos equipados con venti-
lador del radiador, este se activa o desactiva automática
mente en función
de la temperatura del líquido refrige-
rante en el radiador.

Si el motor se recalienta, consulte las
instrucciones adicionales de la página7-37.
SAU73171
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida, haga revisar el
vehículo en un concesionario Yamaha.
SAU69891
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, esta luz
de aviso se enciende cuando se gira la llave
a “ON” y se apaga después de circular a
una velocidad de 10 km/h (6 mi/h) o supe-
rior.
Si la luz de aviso del sistema ABS:

no se enciende cuando se gira la llave
a “ON”

se enciende o parpadea durante la
marcha

no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el AB S no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 4-17
una explicación del ABS).ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se enciende
o parpadea durante la marcha, el siste-
ma de frenos pasa a funcionar del modo
convencional. En cualquiera de estos
casos, o si la luz de aviso no se enciende
en absoluto, extreme las precauciones
para evitar el posible bloqueo de las rue-
das en las frenadas de emergencia.
Haga revisar el sistema de frenos y los
circuitos eléctricos en un concesionarioYamaha lo antes posible.
ABS
B67-9-S2S0.book 6 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-7
1
2
34
5
6
7
8
9
10
11
12
SAU74082
Luz indicadora del sistema de control de
tracción “ ”
Esta luz indicadora parpadea cuando se ha
activado el control de tracción.
Si el sistema de control de tracción se des-
activa, esta luz indicadora se enciende.NOTACuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionarioYamaha.
SAU74100
Luz de aviso del amortiguador de la di-
rección “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el amortiguador de
la dirección. En ese caso, haga revisar el
vehículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU74091
Luz indicadora de cambio de marcha
Esta luz indicadora se puede ajustar para
que se encienda y se apague a las revolu-
ciones del motor seleccionadas. (Consulte
la página 4-14).NOTACuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionarioYamaha.
SAU73120
Luz indicadora del sistema inmoviliza-
dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmoviliza-
dor está activado. Después de 24 horas, la
luz indicadora deja de parpadear; no obs-
tante, el sistema inmovilizador sigue activa-
do.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse. Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del sis-
tema inmovilizador parpadea siguiendo una
pauta), haga revisar el vehículo en un con-
cesionario Yamaha.
NOTASi la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-te lo siguiente.
1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del siste-
ma inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
B67-9-S2S0.book 7 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-8
1
2
345
6
7
8
9
10
11
12
SAU79183
Indicador multifunción
ADVERTENCIA
SWA12423
Antes de modificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha puede dis-
traer al conductor, con el consiguienteriesgo de accidente. El indicador multifunción está provisto de
los elementos siguientes:

un velocímetro

un tacómetro

un reloj

un indicador de gasolina

un indicador de temperatura del líqui-
do refrigerante/aire

un indicador Eco

un indicador de la marcha selecciona-
da

un indicador de modo de conducción

un indicador del TCS

un indicador de QS

un visor multifunción
NOTAPara cambiar la indicación del indicador
multifunción entre kiló
metros y millas, pulse
el botón “CLOCK” y el botón “RESET” si-multáneamente.
1. Botón “CLOCK”
2. Botón “RESET”
12
1. Indicador de la marcha seleccionada
2. Reloj
3. Tacómetro
4. Indicación de temperatura del líquido refrigerante/temperatura del aire
5. Velocímetro
6. Indicador de gasolina
7. Indicador Eco “ECO”
8. Indicador de modo de conducción
9. Pantalla TCS
10.Indicador QS
11.Visor multifunción12 3 5 46
9
10 7 8
11
B67-9-S2S0.book 8 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-9
1
2
34
5
6
7
8
9
10
11
12
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro permite al conductor vigilar el régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.
Al girar la llave a la posición “ON”, el tacó-
metro recorre toda la escala de r/min y lue-
go vuelve a cero r/min a fin de probar el
circuito eléctrico.
ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 11800 r/min
Reloj
El reloj indica la hora en el sistema de 12
horas.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse el botón “CLOCK” durante dos
segundos.
3. Cuando los dígitos de las horas em- piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
4. Pulse el botón “CLOCK” para que los dígitos de los minutos comiencen a
parpadear.
5. Pulse el botón “RESET” para ajustar los minutos.
6. Pulse el botón “CLOCK” y luego suél-
telo para poner en funcionamiento el
reloj.
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A me-
dida que disminuye el nivel de gasolina, los
segmentos del indicador se van apagando
1. Velocímetro
1. Tacómetro
2. Zona roja del tacómetro
1
12
1. Reloj
1
1. Indicador de gasolina
1
B67-9-S2S0.book 9 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-10
1
2
345
6
7
8
9
10
11
12
desde “F” (lleno) hasta “E” (vacío). Cuando
el último segmento empiece a parpadear,
ponga gasolina lo antes posible.NOTASi se detecta un problema en el circuito
eléctrico, los segmentos del nivel de gasoli-
na y “ ” parpadearán repetidamente. En
ese caso, haga revisar el vehículo en unconcesionario Yamaha.
Indicación de la temperatura del líquido
refrigerante/aire
Pulse el interruptor “SELECT” durante dos
segundos para cambiar la indicación entre
temperatura del líquido refrigerante “ C” y
temperatura del aire. Temperatura del líquido refrigerante
Este modo indica la temperatura del líquido
refrigerante entre 40
C y 124  C en incre-
mentos de 1 C.
Si el mensaje “Hi” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Vease la página 7-37.)NOTA
Cuando la temperatura del líquido re-
frigerante es inferior a 40 C, se mues-
tra la indicación “Lo”.

La temperatura del líquido refrigerante
varía con los cambios de tiempo y conla carga del motor. Temperatura del aire
Este modo indica la temperatura del aire
entre –9
C y 50 C en incrementos de 1 C.NOTA
Se mostrará –9  C aunque la tempera-
tura del aire sea inferior a –9  C.

La temperatura indicada puede variar
con respecto a la temperatura ambien-te real.
1. Interruptor de selección “SELECT”
RESSE T
PAS
S
TC S
SELECT
1
1. Visor de la temperatura del refrigerante
1
1. Indicación de la temperatura del aire
1
B67-9-S2S0.book 10 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-11
1
2
34
5
6
7
8
9
10
11
12
Indicador Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico y
de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.

Circule a una velocidad constante.

Seleccione la marcha adecuada parala velocidad del vehículo. Indicador de la marcha seleccionada
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “N” y mediante la luz indicadora
de punto muerto.
Indicador de modo de conducción
Este indicador muestra el modo de conduc-
ción que se ha seleccionado: “1”, “2” o “3”.
Para saber más detalles acerca de los mo-
dos y la manera de seleccionarlos, consulte
la página 3-3.

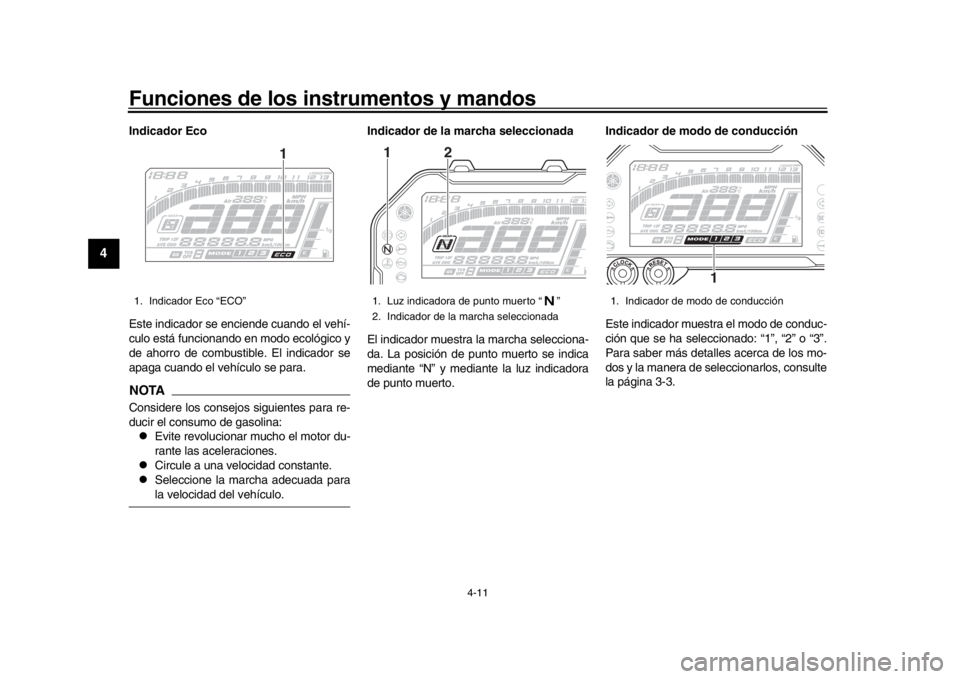

1. Indicador Eco “ECO”
1
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada12
1. Indicador de modo de conducción
1
B67-9-S2S0.book 11 ページ ２０１８年６月５日　火曜日　午前９時３７分
