Mantenimiento y ajustes periódicos7-32
1
2
3
4
5
678
9
10
11
12
izquierdo B.
3. Sitúe los paneles en su posición origi-nal.
4. Coloque las arandelas, los pernos y
las fijaciones rápidas.
NOTALas fijaciones rápida s se colocan empujan-
do el pasador central hacia fuera, introdu-
ciendo la fijación en el panel y, a
continuación, empujando el pasador central

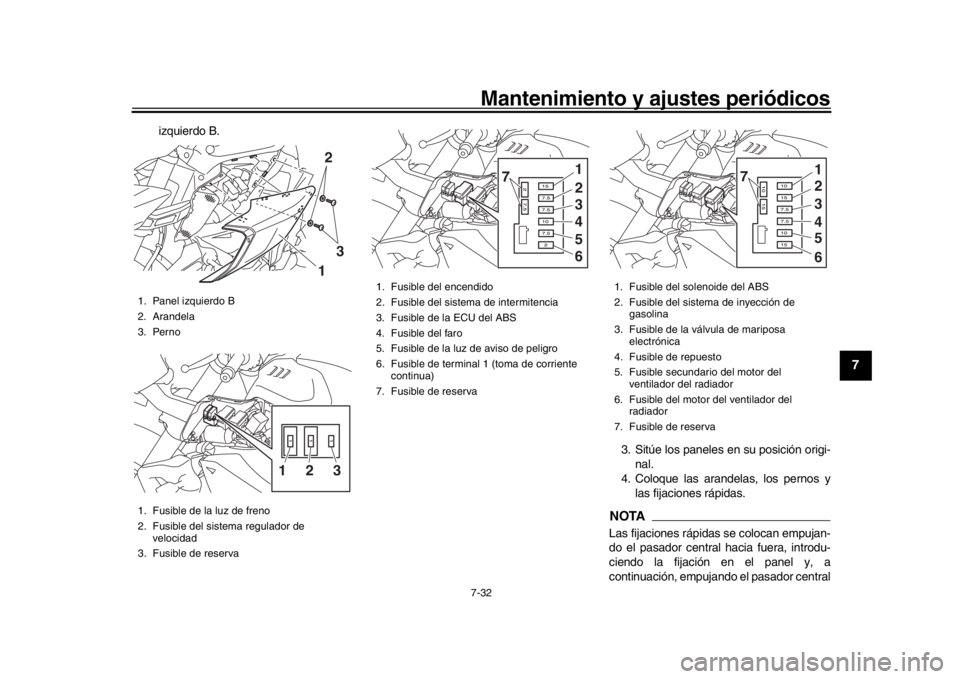

1. Panel izquierdo B
2. Arandela
3. Perno
1. Fusible de la luz de freno
2. Fusible del sistema regulador de velocidad
3. Fusible de reserva
1 3232
1
1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible de la ECU del ABS
4. Fusible del faro
5. Fusible de la luz de aviso de peligro
6. Fusible de terminal 1 (toma de corriente
continua)
7. Fusible de reserva
7 1
2
3
4
5
6
1. Fusible del solenoide del ABS
2. Fusible del sistema de inyección de
gasolina
3. Fusible de la válvula de mariposa electrónica
4. Fusible de repuesto
5. Fusible secundario del motor del ventilador del radiador
6. Fusible del motor del ventilador del radiador
7. Fusible de reserva
7 1
2
3
4
5
6
B67-9-S2S0.book 32 ページ ２０１８年６月５日　火曜日　午前９時３７分

Mantenimiento y ajustes periódicos
7-33
1
2
3
4
5
67
8
9
10
11
12
hasta que quede nivelado con la cabeza dela fijación.
Si un fusible está fundido, cámbielo del
modo siguiente. 1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
3. Gire la llave a la posición “ON” y activeel circuito eléctr ico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
Fusibles especificados:Fusible principal:50.0 A
Fusible terminal 1:
2.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido:
15.0 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del ventilador del
radiador auxiliar: 10.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible de la luz de aviso de peligro: 7.5 A
Fusible ABS ECU:
7.5 A
Fusible del solenoide del ABS: 10.0 A
Fusible del sistema de inyección de
gasolina: 15.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
Fusible de la luz de freno: 1.0 A
Fusible del regulador de velocidad: 1.0 A
B67-9-S2S0.book 33 ページ ２０１８年６月５日　火曜日　午前９時３７分

Mantenimiento y ajustes periódicos7-34
1
2
3
4
5
678
9
10
11
12
SAU72980
Luces del vehículoEste modelo está equipado con alumbrado
LED completo. No hay ninguna bombilla
que pueda cambiar el usuario.
Si una luz no se enciende, compruebe los
fusibles y, a continuación, haga revisar el
vehículo en un concesionario Yamaha.ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-ro.
SAU67131
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.
SAU25872
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,

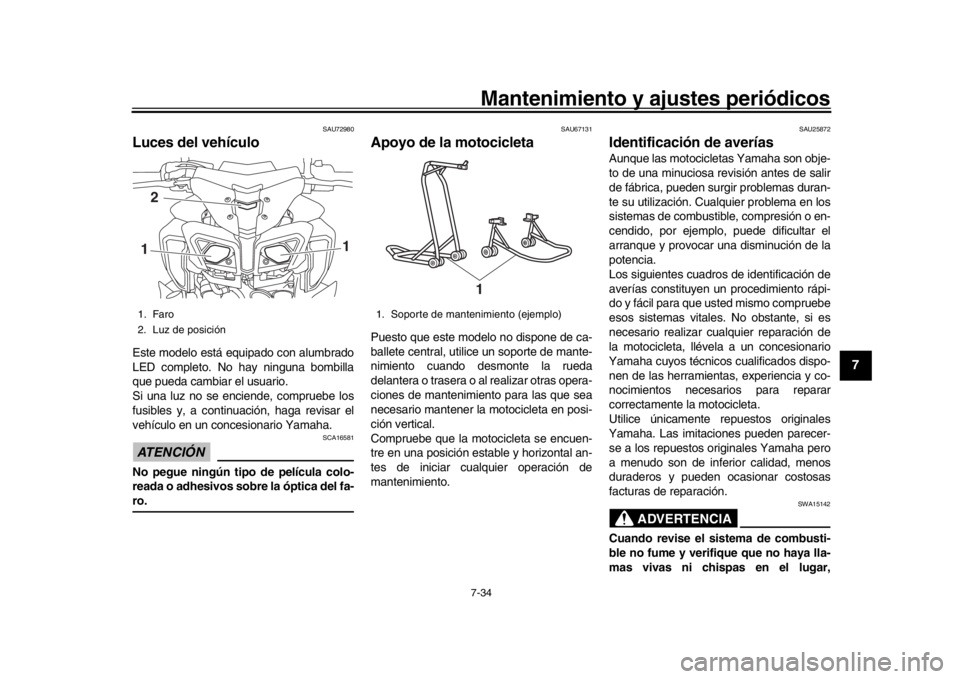

1. Faro
2. Luz de posición1 12
1. Soporte de mantenimiento (ejemplo)
1
B67-9-S2S0.book 34 ページ ２０１８年６月５日　火曜日　午前９時３７分

Mantenimiento y ajustes periódicos
7-35
1
2
3
4
5
67
8
9
10
11
12
incluidos pilotos lu minosos de calenta-
dores de agua u hor nos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-ños personales o materiales.B67-9-S2S0.book 35 ページ ２０１８年６月５日　火曜日　午前９時３７分

Mantenimiento y ajustes periódicos7-36
1
2
3
4
5
678
9
10
11
12
SAU42505

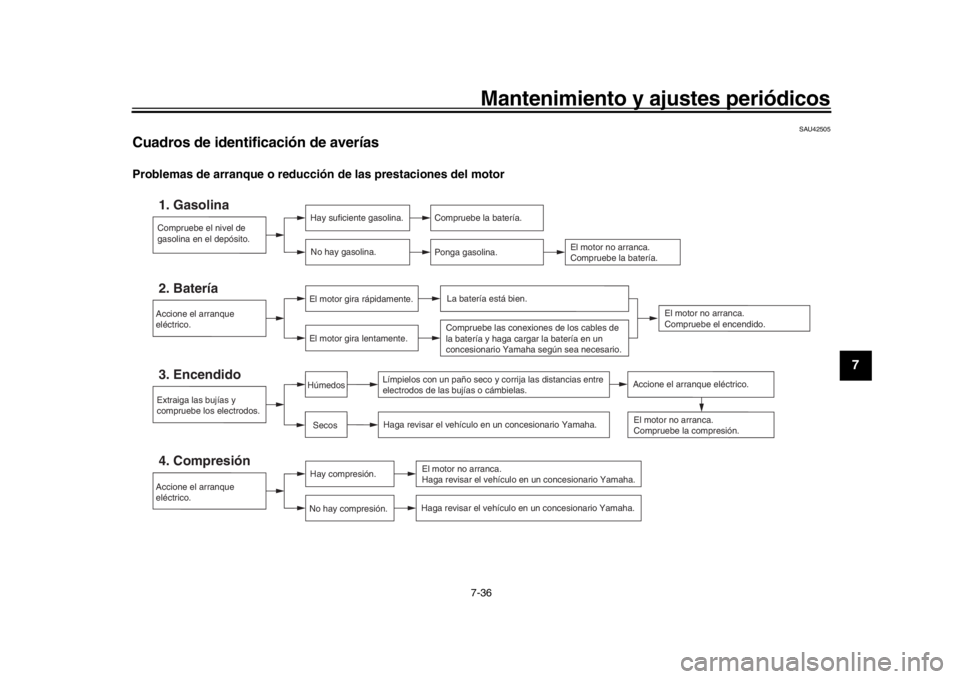

Cuadros de identificación de averíasProblemas de arranque o reducció n de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Compresión
Hay compresión.
No hay compresión.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
B67-9-S2S0.book 36 ページ ２０１８年６月５日　火曜日　午前９時３７分

Mantenimiento y ajustes periódicos
7-37
1
2
3
4
5
67
8
9
10
11
12
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1041

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.

Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-sione el tapón hacia abajo mientras lo gira en el sentido contrario al de l as agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de form a provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
B67-9-S2S0.book 37 ページ ２０１８年６月５日　火曜日　午前９時３７分

8-1
1
2
3
4
5
6
789
10
11
12
Cuidados y almacenamiento de la motocicleta
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado encolor mate.
SAU79030
CuidadosSi bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo 1. Cubra la salida del silenciador con una bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier- tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-
dena de transmisión y los ejes de las ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA24070

No utilice desengrasadores de mo-
tor ni limpiadores de ruedas con
alto contenido de ácido. Si utiliza ta-
les productos para la suciedad difí-
cil de eliminar, no deje el limpiador
sobre la zona afectada durante más
tiempo del que figure en las instruc-
ciones. Asimismo, enjuague com-
pletamente la zona con agua,
séquela inmediatamente y a conti-
nuación aplique un protector en ae-
rosol contra la corrosión.

Una limpieza inadecuada puede da-
ñar los carenados y los paneles, el
cuadro de instrumentos y la panta-
lla, las ruedas, la óptica de los fa-
ros, las piezas de plástico o de fibra
de carbono, etc., y los silenciado-
res. Utilice únicamente un trapo
suave y limpio o una esponja para
limpiar dichas piezas. No obstante,
si dichas piezas no quedan bien
limpias, se puede utilizar agua y un
detergente suave diluido. Se debe
eliminar con agua abundante todo
B67-9-S2S0.book 1 ページ ２０１８年６月５日　火曜日　午前９時３７分

Cuidados y almacenamiento de la motocicleta
8-2
1
2
3
4
5
6
78
9
10
11
12
residuo de detergente, pues este re-
sulta perjudicial para las piezas de
plástico.

No utilice productos químicos fuer-
tes para las piezas de plástico o el
silenciador. Evite utilizar trapos o
esponjas que hayan estado en con-
tacto con productos de limpieza
fuertes o abrasivos, disolventes o
diluyentes, combustible (gasolina),
desoxidantes o antioxidantes, líqui-
do de frenos, anticongelante o elec-
trólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
los elementos siguientes: juntas
(de cojinetes de ruedas y basculan-
te, horquilla y frenos), comparti-
mentos portaobjetos, componentes
eléctricos (acopladores, conecto-
res, instrumentos, interruptores y
luces), tubos respiraderos y de ven-tilación.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al mar
o en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Después de secar la motocicleta, apli- que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, (salvo el
silenciador de titanio) para prevenir la
corrosión. Limpieza del silenciador de titanio
Este modelo está equipado con un silencia-
dor de titanio que requiere los cuidados es-
peciales siguientes.
Para limpiar el silenciador de titanio
utilice únicamente un trapo suave y
limpio o una esponja con un detergen-
te suave y agua. No obstante, si no
consigue limpiar completamente el si-
lenciador con un detergente suave,
puede utilizar productos alcalinos y un
cepillo blando.

No utilice nunca compuestos u otros
tratamientos especia
les para limpiar el
silenciador de titanio, ya que pueden
eliminar el acabado de la superficie
exterior del silenciador.

Incluso una cantidad mínima de grasa,
por ejemplo de toallas grasas o mar-
cas de los dedos, dejará manchas so-
bre el silenciador de titanio que
pueden eliminarse con un detergente
suave.

La decoloración térm ica de la parte del
tubo de escape que lleva al silenciador
de titanio es normal y no puede elimi-
narse.
Después de la limpieza 1. Seque la motocicleta con una gamuza o un trapo absorbente.
B67-9-S2S0.book 2 ページ ２０１８年６月５日　火曜日　午前９時３７分
