2018 YAMAHA FJR1300AE Notices Demploi (in French)

Pour la sécurité – contrôles avant utilisation
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-27,
6-28
Embrayage • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-26,
6-28
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz
et lubrifier le câble et le boîtier de la poignée des gaz
par un concessionnaire Yamaha. 6-22,
6-31
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 6-30
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculp-
tures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. 6-23,
6-25
Pé dale de frein et sé-
lecteur • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-31
Levier de frein et d ’em-
brayage • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-32
Béquille centrale, bé-
quille latérale • S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
6-32
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement
serrés.
• Serrer si nécessaire. —
Instruments, éclai-
rage, signalisation et
contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille
latérale • Contrôler le fonctionnement du coupe-circuit d’allu-
mage.
• En cas de mauvais fonctionnement, faire contrôler le véhicule par un concessionnaire Yamaha. 3-45
ÉLÉMENTS CONTRÔLES PAGES
UB96F1F0.book Page 2 Thursday, July 6, 2017 9:41 AM

Utilisation et conseils importants concernant le pilotage
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte de
contrôle, qui pourrait se trad uire par un
acci dent et des blessures.
FAU73460
N.B.
Ce modèle est équipé de :
 une centrale inertielle de mesure (IMU)
qui permet d’arrêter le moteur en cas
de retournement. Dans ce cas, tour-
ner la clé sur “OFF”, puis sur “ON”
avant d’essayer de redémarrer le mo-
teur. Si le contact n’est pas coupé au
préalable, le moteur se lance mais ne
se met pas en marche lors de l’action-
nement du contacteur du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Le cas échéant, il
suffit d’appuyer sur le contacteur du
démarreur pour remettre le moteur en
marche.
UB96F1F0.book Page 1 Thursday, July 6, 2017 9:41 AM

Utilisation et conseils importants concernant le pilotage
5-2
5
FAU58242
Mise en marche du moteur
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
 La boîte de vitesses doit être au point
mort.
 Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille
latérale relevée.
Se référer à la page 3-46 pour plus de
détails.
1. Tourner la clé de contact sur “ON” et s’assurer que le coupe-circuit du mo-
teur/démarreur est en position “ ”.
Les témoins et les témoins d’alerte
suivants doivent s’allumer pendant
quelques secondes, puis s’éteindre.
 Témoin d’alerte du niveau d’huile
 Témoin d’alerte de panne du mo-
teur
 Témoin du système de régulation
antipatinage
 Témoins du régulateur de vitesse
 Témoin d’alerte du système de
suspension
 Témoin de l’immobilisateur anti-
vol
ATTENTION
FCA11834
Si un témoin ne s’allume pas lorsque la
clé de contact est tournée sur “ON” ou si
un témoin ne s’éteint pas par la suite, se
reporter à la page 3-4 et effectuer le con-
trôle de son circuit.
Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné en position “ON” et
s’éteindre lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h).
ATTENTION
FCA17682
Si le témoin d ’alerte du système ABS ne
s’allume pas et s’éteint comme expliqué
ci- dessus, se reporter à la page 3-4 et ef-
fectuer le contrôle du circuit du témoin
d ’alerte.
2. Engager le point mort. Le témoin de
point mort devrait s’allumer. Dans le
cas contraire, faire contrôler le circuit
électrique par un concessionnaire
Yamaha.
3. Mettre le moteur en marche en ap- puyant sur le côté “ ” du coupe-cir-
cuit du moteur/démarreur.
Si le m oteur ne se met pas en m arche,
relâcher le coupe-circuit du mo-
teur/démarreur, puis attendre quel-
ques secondes avant de faire un nou-
vel essai. Chaque essai de mise en
marche doit être aussi court que pos-
sible afin d’économiser l’énergie de la
batterie. Ne pas actionner le démar-
reur pendant plus de 10 secondes
d’affilée.
ATTENTION
FCA11043
En vue d e prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
UB96F1F0.book Page 2 Thursday, July 6, 2017 9:41 AM

Utilisation et conseils importants concernant le pilotage
5-3
5
FAU16673
Passage des vitesses
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course , puis le relever légè-
rement.
ATTENTION
FCA10261
 Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues d istances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’en dom-
mager la boîte de vitesses.
 Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
d ommager le moteur, la boîte de vi-
tesses et la transmission, qui ne sont pas conçus pour résister au
choc infligé par un passage en
force
des vitesses.
FAU16682Démarrage et accélération
1. Actionner le levier d’embrayage pour débrayer.
2. Engager la première vitesse. Le té-
moin de point mort doit s’éteindre.
3. Donner progressivement des gaz tout en relâchant lentement le levier d’em-
brayage.
4. Aux points de changement de vitesse recommandés au tableau ci-après,
couper les gaz tout en actionnant rapi-
dement le levier d’embrayage.
5. Engager la deuxième vitesse. (Bien
veiller à ne pas engager le point mort.)
6. Accélérer un peu tout en relâchant progressivement le levier d’em-
brayage.
7. Procéder de la même façon pour pas- ser les vitesses suivantes.
N.B.
Passer les vitesses aux points de change-
ment recommandés lors de la conduite
dans des conditions normales.
FAU58270Décélération1. Lâcher les gaz et actionner à la fois le frein avant et le frein arrière sans à-
coups afin de ralentir.
2. Aux points de changement de vitesse indiqués dans le tableau suivant, ré-
trograder.
3. Lorsque la moto atteint 25 km/h (16 mph), le moteur est sur le point de
caler ou tourne irrégulièrement, serrer
le levier d’embrayage pour ralentir la
moto et continuer à rétrograder si né-
cessaire.
1. Sélecteur au pied
2. Point mort
UB96F1F0.book Page 3 Thursday, July 6, 2017 9:41 AM

Utilisation et conseils importants concernant le pilotage
5-4
5
4. Dès que la moto est à l’arrêt, la boîtede vitesses peut être mise au point
mort. Le témoin de point mort doit
s’allumer ; le levier d’embrayage peut
alors être relâché.
AVERTISSEMENT
FWA17380
Un freinage incorrect peut être la
cause d’une perte de contrôle ou de
traction. Toujours utiliser les deux
freins et les serrer sans à-coups.
 S’assurer que la moto et le moteur
ont suffisamment ralenti avant de
rétrogra der. Le fait de rétrogra der
lorsque la vitesse d u véhicule ou le
régime du moteur sont trop élevés
pourrait provoquer une perte de
traction de la roue arrière ou un sur-
régime du moteur, ce qui pourrait
provoquer une perte de contrôle, un
acci dent et d es blessures. Cela
pourrait également en dommager le
moteur ou la transmission.
FAU64150Points de changement de vitesse re-
comman dés
Les points de changement de vitesse re-
commandés lors des accélérations et dé-
célérations sont indiqués dans le tableau
suivant.
FAU16811
Comment ré duire sa consomma-
tion de carburant
La consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
 Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
 Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
 Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
Points de montée d es vitesses :
1
re → 2e: 20 km/h (12 mph)
2e → 3e: 30 km/h (19 mph)
3e → 4e: 40 km/h (25 mph)
4e → 5e: 50 km/h (31 mph)
5e → 6e: 60 km/h (37 mph)
Points de descente de vitesse :
6
e → 5e: 45 km/h (28 mph)
5e → 4e: 35 km/h (22 mph)
4e → 3e: 25 km/h (16 mph)
UB96F1F0.book Page 4 Thursday, July 6, 2017 9:41 AM

Utilisation et conseils importants concernant le pilotage
5-5
5
FAU16842
Rodage du moteur
Les premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la vie
du moteur. C’est pourquoi il est indispen-
sable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mo-
biles du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17124
0–1000 km (0–600 mi)
Éviter un fonctionnement prolongé au-delà
de 4500 tr/mn. ATTENTION : Changer
l’huile moteur et l’huile de couple co-
nique et remplacer l’élément ou la car-
touche du filtre à huile après 1000 km
(600 mi) d’utilisation.
[FCA10333]
1000–1600 km (600–1000 mi)
Éviter un fonctionnement prolongé au-delà
de 5400 tr/mn.
1600 km (1000 mi) et au- delà
Le véhicule peut être conduit normalement.
ATTENTION
FCA10311
 Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
 Si un problème quelconque surve-
nait au moteur d urant la période de
ro dage, consulter immé diatement
un concessionnaire Yamaha.
FAU17214
Stationnement
Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10312
 Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient d e se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
 Ne pas garer le véhicule dans une
d escente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incen die.
 Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d ’incen die.
UB96F1F0.book Page 5 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-1
6
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.  Les pièces mobiles d’un moteur en
marche risquent d e happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo- quer la mort. Se reporter à la page
1-2 pour plus
d’informations con-
cernant le monoxy de de carbone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors de leur utilisation. Pour évi-
ter tout risque d e brûlures, laisser refroi-
d ir les éléments d e frein avant de les tou-
cher.
UB96F1F0.book Page 1 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-2
6
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
FAU17362

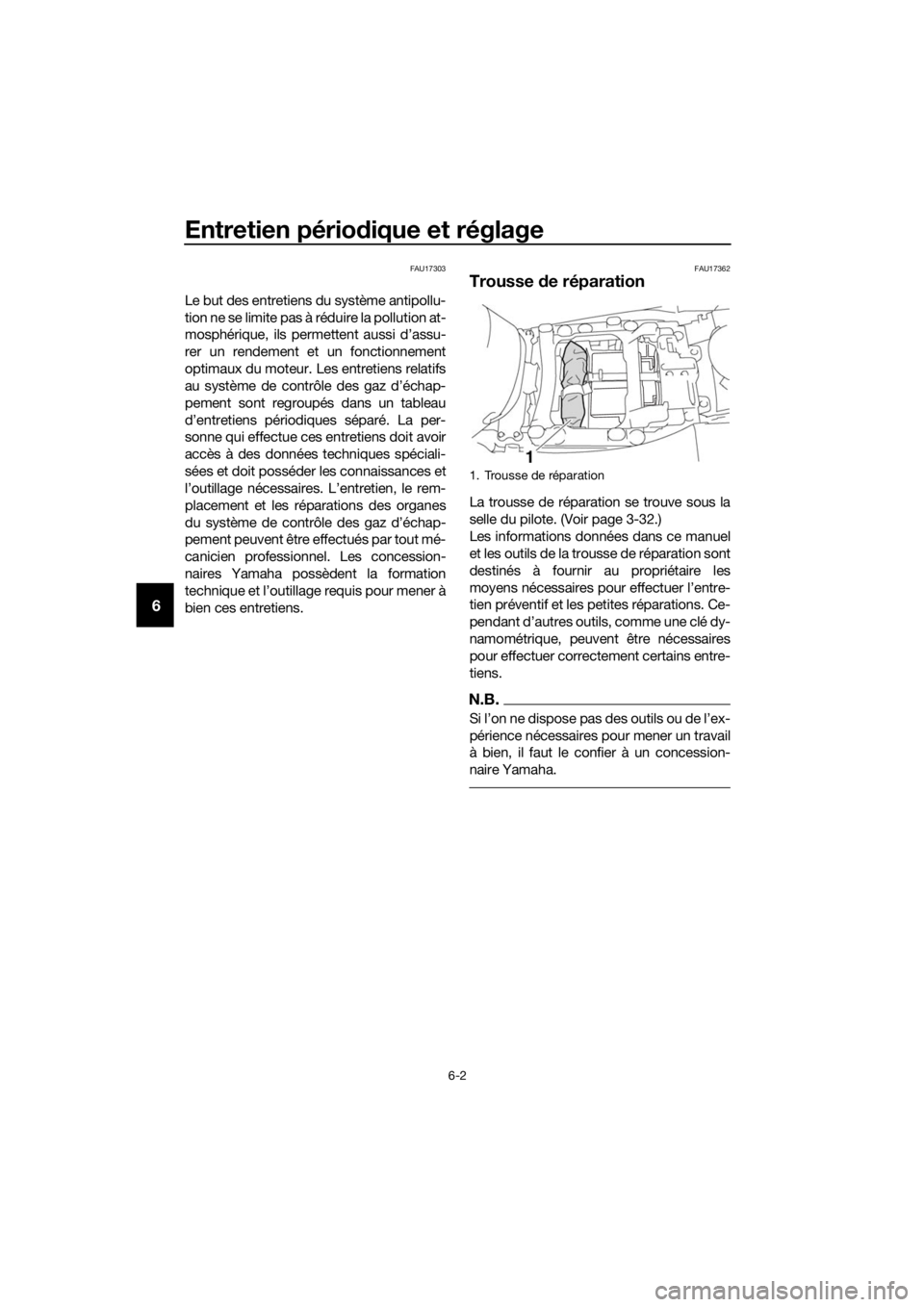

Trousse de réparation
La trousse de réparation se trouve sous la
selle du pilote. (Voir page 3-32.)
Les informations données dans ce manuel
et les outils de la tr ousse de réparatio n sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.
Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.
1. Trousse de réparation
UB96F1F0.book Page 2 Thursday, July 6, 2017 9:41 AM
