2018 YAMAHA FJR1300AE suspension

Table des matières
Consignes de sécurité .....................1-1
Description ........................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments ............2-3
Comman des et instruments ............3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ............3-4
Régulateur de vitesse......................3-6
Bloc de compteurs multifonctions ..............................3-9
D-mode (mode de conduite) .........3-22
Contacteurs à la poignée ..............3-22
Levier d’embrayage.......................3-24
Sélecteur au pied ..........................3-24
Levier de frein................................3-25
Pédale de frein ..............................3-25
Système ABS ................................3-26
Système de régulation antipatinage ...............................3-27
Bouchon du réservoir de carburant ...................................3-28
Carburant ......................................3-29
Durite de trop-plein du réservoir
de carburant ..............................3-31
Pots catalytiques ..........................3-31
Selles .............................................3-32
Réglage de la hauteur de la selle du pilote .....................................3-33
Compartiments de rangement ......3-36
Boîte à accessoires .......................3-37
Réglage du faisceau des phares ...3-38
Position du guidon ........................3-38
Ouverture et fermeture des aérations de carénage ...............3-39
Rétroviseurs ..................................3-40
Réglage de la suspension avant et arrière.....................................3-41
Béquille latérale .............................3-45
Coupe-circuit d’allumage ..............3-46
Prise pour accessoire CC ............3-48
Phares de virage ...........................3-49 Pour la sécurité – contrôles avant
utilisation
........................................... 4-1
Utilisation et conseils importants
concernant le pilotage ..................... 5-1
Mise en marche du moteur ............. 5-2
Passage des vitesses ..................... 5-3
Comment réduire sa consommation de carburant ....... 5-4
Rodage du moteur .......................... 5-5
Stationnement................................. 5-5
Entretien pério dique et réglage ...... 6-1
Trousse de réparation ..................... 6-2
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-3
Tableau des entretiens et graissages périodiques ............... 6-5
Dépose et repose des caches ........ 6-9
Contrôle des bougies.................... 6-12
Absorbeur de vapeurs d’essence .................................. 6-13
Huile moteur et cartouche du filtre à huile ................................ 6-13
Huile de couple conique arrière .... 6-16
Liquide de refroidissement ........... 6-18
Nettoyage de l’élément du filtre à air............................................... 6-20
Contrôle du régime de ralenti du
moteur ....................................... 6-21
Contrôle de la garde de la
poignée des gaz ........................ 6-22
Jeu de soupape ............................ 6-22
Pneus ............................................ 6-23
Roues coulées .............................. 6-25
Levier d’embrayage ...................... 6-26
Contrôle de la garde du levier de frein............................................ 6-26
Contacteurs de feu stop ............... 6-27
Contrôle des plaquettes de frein avant et arrière........................... 6-27
Contrôle du niveau du liquide de frein et d’embrayage ................. 6-28
Changement du liquide de frein et
d’embrayage ............................. 6-30
UB96F1F0.book Page 1 Thursday, July 6, 2017 9:41 AM

Consignes de sécurité
1-3
1
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persis-
ter pendant des heures, voire des jours
dans des endroits peu ou pas ventilés. Si
l’on ressent tout symptôme d’empoisonne-
ment au monoxyde de carbone, il convient
de quitter immédiatement l’endroit, de
prendre l’air et de CONSULTER UN MÉDE-
CIN.
 Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en ou-
vrant portes et fenêtres, le monoxyde
de carbone peut atteindre rapidement
des concentrations dangereuses.
 Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les
granges, garages ou abris d’auto.
 Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouver-
tures comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la
conduite d’une moto chargée d’accessoi-
res ou de bagages. Voici quelques direc-
tives à suivre concernant les accessoires et
le chargement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent. Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :
 Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. Attacher soigneu-
sement les bagages les plus lourds
près du centre de la moto et répartir le
poids également de chaque côté afin
de ne pas la déséquilibrer.
 Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les ba-
gages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
• Régler correctement la suspension (pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de
gonflage des pneus.
• Ne jamais placer des objets lourds
ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage,
sac à dos ou tente) peuvent désta-
biliser la direction et rendre le ma-
niement plus difficile.
 Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un si de-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule. De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de tester les produits disponibles sur le mar-
Charge maximale:
212 kg (467 lb)
UB96F1F0.book Page 3 Thursday, July 6, 2017 9:41 AM

Consignes de sécurité
1-4
1
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
 Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent
également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Voir page 6-23
pour les caractéristiques des pneus et pour
plus d’informations sur leur réparation et
leur remplacement.
UB96F1F0.book Page 4 Thursday, July 6, 2017 9:41 AM

Consignes de sécurité
1-5
1
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position fer-
mée et qu’il n’y a pas de fuites de car-
burant.
 Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
UB96F1F0.book Page 5 Thursday, July 6, 2017 9:41 AM

Description
2-2
2
FAU63391
Vue droite
78 5,6
4
32
1
3
1. Compartiment de rangement (page 3-36)
2. Bouchon du réservoir de carburant (page 3-28)
3. Système de suspension réglable électroniquement (page 3-41)
4. Pare-brise (page 3-11)
5. Fusibles (page 6-36)
6. Batterie (page 6-34)
7. Pédale de frein (page 3-25)
8. Réservoir du liquide de frein arrière (page 6-28)
UB96F1F0.book Page 2 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-4
3
FAU4939D
Témoins et témoins d’alerte
FAU11032Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11124Témoin d’alerte d u niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas. Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte
ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.
Dans une côte ou lors d’une accélération
ou décélération brusques, le témoin
d’alerte pourrait se mettre à trembloter,
même si le niveau d’huile est correct. Ceci
n’indique donc pas une panne.
FAU58402Témoins du régulateur de vitesse “ ”
et “SET”
Ces témoins s’allument lorsque le système
de régulation de vitesse est activé. (Voir
page 3-6.)
N.B.
Lorsque le contacteur à clé du véhicule est
activé, ces témoins doivent s’allumer pen-
dant quelques secondes, puis s’éteindre.
Si les témoins ne s’allument pas, faire
contrôler le véhicule par un concession-
naire Yamaha.
FAU73171Témoin d’alerte de panne d u moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
1. Témoin de l’immobilisateur antivol “ ”
2. Témoin des clignotants gauches “ ”
3. Témoin d’alerte de panne du moteur “ ”
4. Témoin d’alerte du niveau d’huile “ ”
5. Témoin du point mort “ ”
6. Témoin de feu de route “ ”
7. Témoin du système antiblocage des freins (ABS) “ ”
8. Témoin des clignotants droits “ ”
9. Témoin d’alerte du système de suspension “ ”
10.Témoin du système de régulation antipatinage “ ”
11.Témoins du régulateur de vitesse “ ” “SET”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
128374
1011
65
9
ABS
UB96F1F0.book Page 4 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-5
3
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU69891Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, ce té-
moin d’alerte s’allume lorsque la clé de
contact est tournée vers “ON” et s’éteint
lorsque la vitesse atteint ou dépasse 10
km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-26.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de freinage et les circuits électriques par un
concessionnaire Yamaha
dès que possi-
ble.
FAU74082Témoin du système de régulation
antipatinage “ ”
Ce témoin clignote lorsque le système de
régulation antipatinage a été activé.
Si le système de régulation antipatinage est
désactivé, ce témoin s’allume.
N.B.
Lorsque le véhicule est démarré, le témoin
devrait s’allumer pendant quelques secon-
des puis s’éteindre. Si le témoin ne s’allume
pas ou s’il reste allumé, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU55393Témoin d’alerte du système de
suspension “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du système de
suspension réglable électroniquement.
N.B.
Lorsque le véhicule est démarré, le témoin
devrait s’allumer pendant quelques secon-
des puis s’éteindre. Si le témoin ne s’allume
pas ou s’il reste allumé, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU73120Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
ABS
UB96F1F0.book Page 5 Thursday, July 6, 2017 9:41 AM

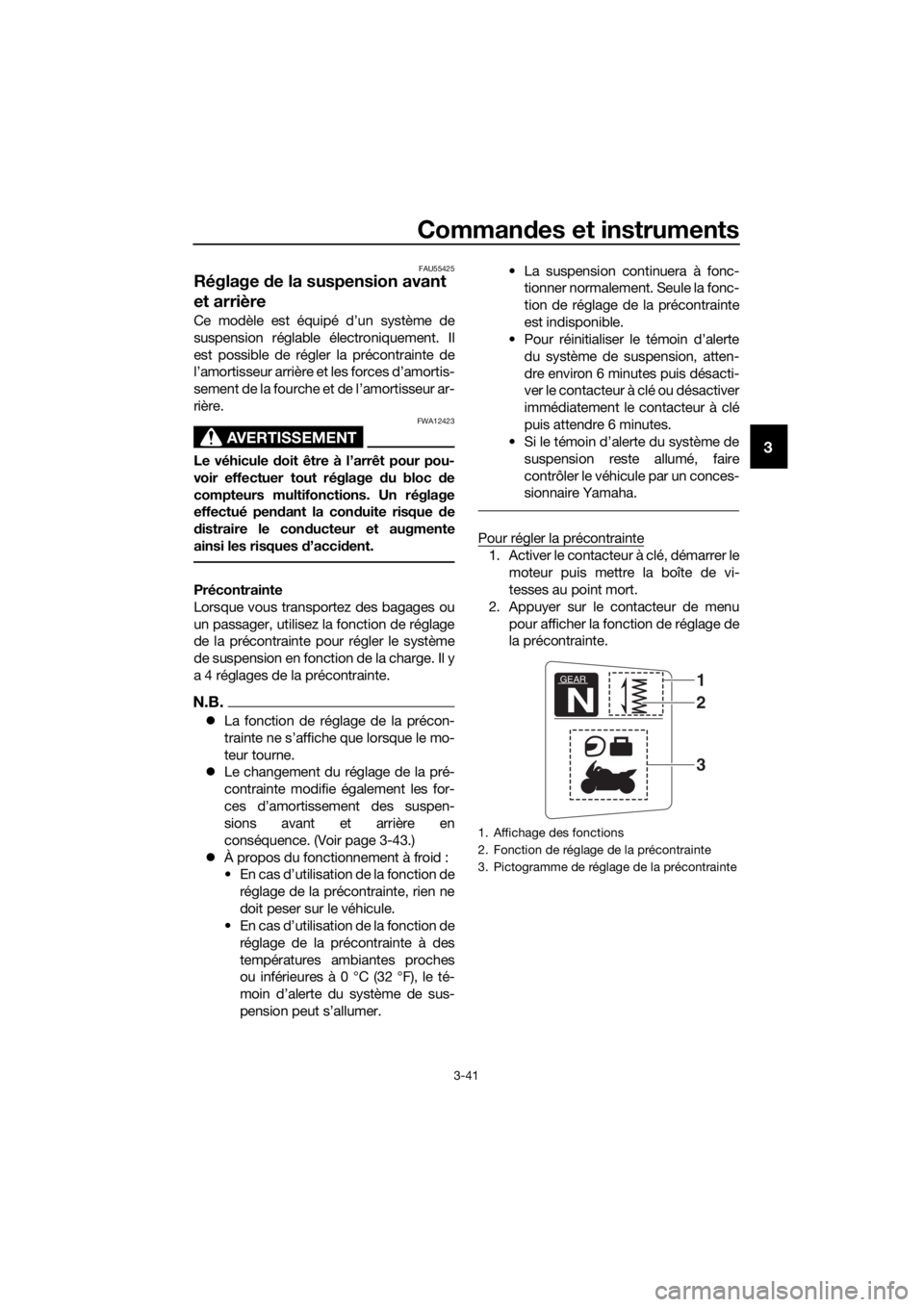

Commandes et instruments
3-41
3
FAU55425
Réglage de la suspension avant
et arrière
Ce modèle est équipé d’un système de
suspension réglable électroniquement. Il
est possible de régler la précontrainte de
l’amortisseur arrière et les forces d’amortis-
sement de la fourche et de l’amortisseur ar-
rière.
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le con ducteur et augmente
ainsi les risques d ’accident.
Précontrainte
Lorsque vous transportez des bagages ou
un passager, utilisez la fonction de réglage
de la précontrainte pour régler le système
de suspension en fonction de la charge. Il y
a 4 réglages de la précontrainte.
N.B.
 La fonction de réglage de la précon-
trainte ne s’affiche que lorsque le mo-
teur tourne.
 Le changement du réglage de la pré-
contrainte modifie également les for-
ces d’amortissement des suspen-
sions avant et arrière en
conséquence. (Voir page 3-43.)
 À propos du fonctionnement à froid :
• En cas d’utilisation de la fonction de
réglage de la précontrainte, rien ne
doit peser sur le véhicule.
• En cas d’utilisation de la fonction de
réglage de la précontrainte à des
températures ambiantes proches
ou inférieures à 0 °C (32 °F), le té-
moin d’alerte du système de sus-
pension peut s’allumer. • La suspension continuera à fonc-
tionner normalement. Seule la fonc-
tion de réglage de la précontrainte
est indisponible.
• Pour réinitialiser le témoin d’alerte
du système de suspension, atten-
dre environ 6 minutes puis désacti-
ver le contacteur à clé ou désactiver
immédiatement le contacteur à clé
puis attendre 6 minutes.
• Si le témoin d’alerte du système de
suspension reste allumé, faire
contrôler le véhicule par un conces-
sionnaire Yamaha.
Pour régler la précontrainte
1. Activer le contacteur à clé, démarrer le moteur puis mettre la boîte de vi-
tesses au point mort.
2. Appuyer sur le contacteur de menu pour afficher la fonction de réglage de
la précontrainte.
1. Affichage des fonctions
2. Fonction de réglage de la précontrainte
3. Pictogramme de réglage de la précontrainte
GEAR
N
1
3
2
UB96F1F0.book Page 41 Thursday, July 6, 2017 9:41 AM
