Entretien périodique et réglage
6-3
6
FAU71031
N.B.
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’un contrôle pério-
d ique a été effectué dans l’année à échéance d e la distance parcourue.
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences
depuis 10000 km (6000 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les
données techniques, les connaissances et l’outillage adéquats, et doit être confié à
un concessionnaire Yamaha.
FAU71071Entretiens pério diques du système d e contrôle des gaz d’échappe-
ment
N° ÉLÉMENTS
1 *Canalisation
de
carburant • S’assurer que les durites d’ali-
mentation ne sont ni craque-
lées ni autrement endomma-
gées.
• Remplacer si nécessaire. √√√√√
2 *Bougies • Contrôler l’état.
• Régler l’écartement et nettoyer.
√√
• Remplacer. √√
3 *Jeu des soupapes • Vérifier et régler. Tous les 40000 km (24000 mi)
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti
du moteur. √√√√√√
• Vérifier et régler la synchronisa- tion. √√√√√
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de
fuites.
• Serrer si nécessaire.
• Remplacer les joints si néces- saire. √√√√√
6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du dispo-
sitif de recyclage.
• Remplacer si nécessaire. √√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB96F1F0.book Page 3 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-4
6
7 *Système
d’a dmis-
sion d’air • S’assurer du bon état du clapet
de coupure d’air, du clapet
flexible et de la durite.
• Remplacer toute pièce endom- magée. √√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UB96F1F0.book Page 4 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-5
6
FAU71372
Tableau des entretiens et graissages pério diques
N° ÉLÉMENTS
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. √√√√√√
2 *Élément
du filtre à
air • Nettoyer.
√√
• Remplacer. √√
3 *Embrayage • Contrôler le fonctionnement, le
niveau de liquide et s’assurer
de l’absence de fuite. √√√√√
4 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
5 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer
de l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
6 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. √√√√√
• Remplacer. Tous les 4 ans
7 *Liqui de de frein • Changer. Tous les 2 ans
8 *Roues • Contrôler le voile et l’état.
• Remplacer si nécessaire.
√√√√
9 *Pneus • Contrôler la profondeur de
sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gon- flage.
• Corriger si nécessaire. √√√√√
10 *Roulements
de
roue • S’assurer qu’ils n’ont pas de
jeu et ne sont pas endomma-
gés. √√√√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB96F1F0.book Page 5 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-6
6
11 *Roulements
d’arti-
culation de bras
oscillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
12 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.
√√ √
• Regarnir modérément de graisse à base de savon au li-
thium. √√
13 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. √√√√√
14 Axe
de pivot d e le-
vier de frein • Lubrifier à la graisse silicone.
√√√√√
15 Axe
de pivot d e
pé dale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
16 Axe
de pivot d e le-
vier d’embrayage • Lubrifier à la graisse silicone.
√√√√√
17 Axe
de pivot d e sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
19 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. √√√√√√
20 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites d’huile.
•

Remplacer si nécessaire. √√√√
21 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
22 *Points pivots d
e
bras relais et bras
d e raccor dement
d e suspension ar-
rière • Contrôler le fonctionnement.
√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UB96F1F0.book Page 6 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-7
6
FAU72820
N.B.
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des
zones particulièrement poussiéreuses ou humides.
23 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. √√√√√√
24 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
25 *Circuit
de refroi-
d issement • Contrôler le niveau de liquide
de refroidissement et s’assurer
de l’absence de fuites de li-
quide. √√√√√
• Changer. Tous les 3 ans
26 *Huile
de couple
conique arrière • Changer.
• S’assurer de l’absence de
fuites d’huile. √√√√√
27 *Contacteur
de feu
stop sur frein
avant et arrière • Contrôler le fonctionnement.
√√√√√√
28 *Pièces mobiles et
câbles • Lubrifier.
√√√√√
29 *Logement
de la
poignée des gaz et
câble • Contrôler le fonctionnement et
la garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz, le câble des gaz
et le câble des poignées chauf-
fantes. √√√√√
30 *Éclairage, signali-
sation et contac-
teurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 mi
DISTANCE AU COMPTEUR
CONTRÔLE ANNUEL
110203040
0.66121824
UB96F1F0.book Page 7 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-8
6
 Entretien des freins hydrauliques et de l’embrayage
• Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si néces-
saire, faire l’appoint de liquide.
• Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du récepteur hydraulique d’embrayage, ainsi
que le liquide de frein et d’embrayage.
• Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
UB96F1F0.book Page 8 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-9
6
FAU18773
Dépose et repose des caches
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU54133

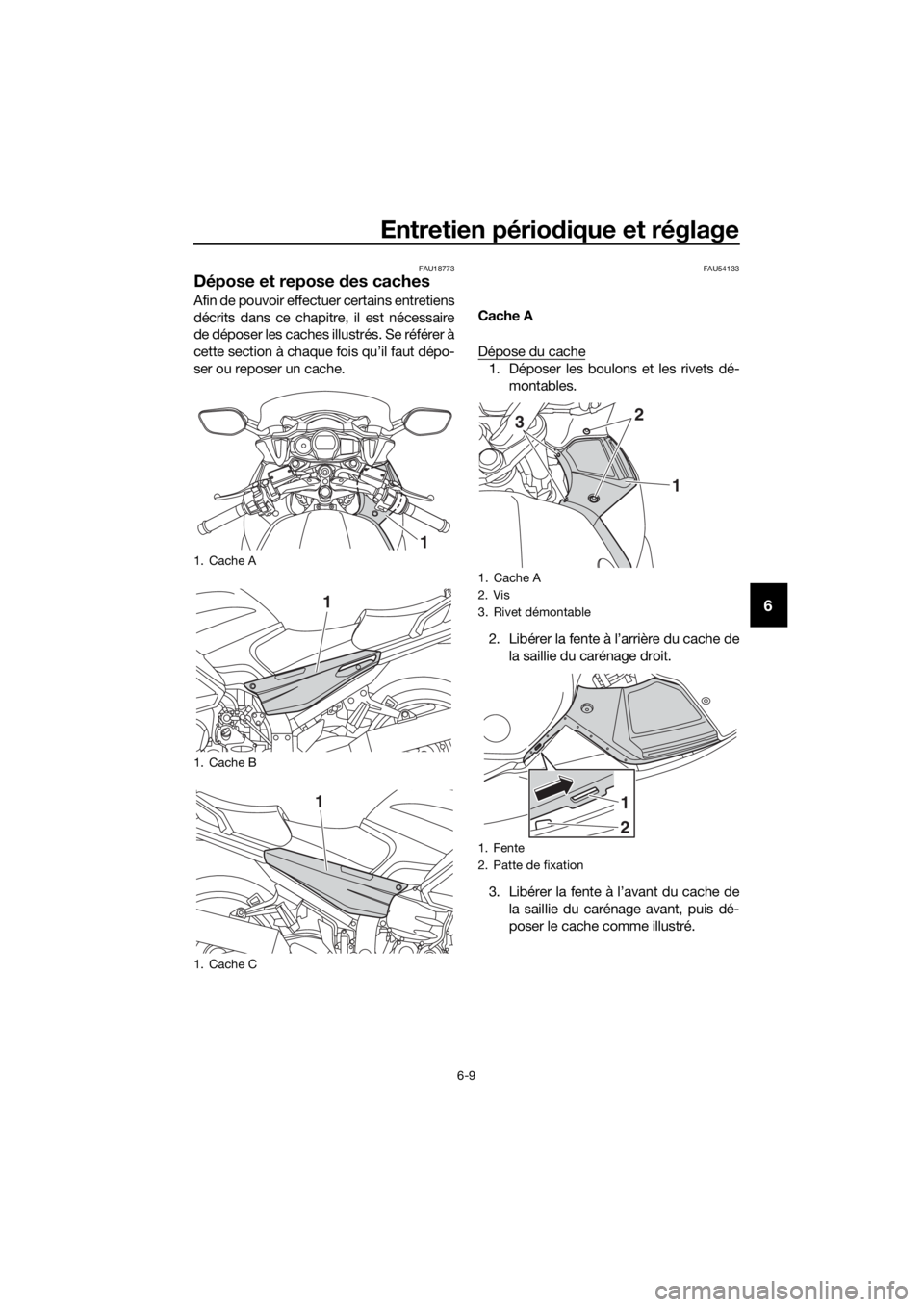

Cache A
Dépose du cache
1. Déposer les boulons et les rivets dé-
montables.
2. Libérer la fente à l’arrière du cache de la saillie du carénage droit.
3. Libérer la fente à l’avant du cache de la saillie du carénage avant, puis dé-
poser le cache comme illustré.
1. Cache A
1. Cache B
1. Cache C
1
1
1
1. Cache A
2. Vis
3. Rivet démontable
1. Fente
2. Patte de fixation
1
23
1
2
UB96F1F0.book Page 9 Thursday, July 6, 2017 9:41 AM

Entretien périodique et réglage
6-10
6
Mise en place du cache
1. Placer la fente à l’avant du cache sous
la saillie du carénage avant, puis pla-
cer la fente à l’arrière du cache sur la
saillie du carénage droit comme illus-
tré.
N.B.
S’assurer que les fusibles sont recouverts
et situés à l’intérieur de la lèvre du cache.
2. Remettre les vis et les rivets démon-tables en place.
Caches B et C
Dépose d’un cache
1. Déposer les selles. (Voir page 3-32.)
2. Retirer les vis et les vis à serrage ra- pide.
1. Fente
2. Patte de fixation
1. Fente
2. Patte de fixation
1. Fente
2. Patte de fixation
2
1
2
1
12
1. Fusible
1. Cache B
2. Vis à serrage rapide
3. Vis
1
12
2
3
3
2
3
