Commandes et instruments
3-27
3
FAU54273
Système de régulation antipati-
nage
Le système de régulation antipatinage per-
met de contrôler le patinage de roue lors
d’accélérations sur des chaussées glis-
santes, telles les routes non-goudronnées
ou mouillées. Si les capteurs détectent que
la roue arrière commence à patiner (rotation
incontrôlée), le système de régulation anti-
patinage entre en action et contrôle la puis-
sance du moteur jusqu’à la normalisation
de la motricité. Le témoin “TCS” clignote
pour avertir le pilote de l’activation du sys-
tème de régulation antipatinage.
N.B.
Le pilote peut également remarquer une lé-
gère modification du bruit du moteur et de
l’échappement lors de l’activation du sys-
tème.
AVERTISSEMENT
FWA15433
Le système d e régulation antipatinage
ne supprime pas la nécessité d’a dapter
sa con duite aux con ditions de la route.
Le système n’empêche pas la perte de
motricité lors de la con duite à des vi-
tesses excessives à l’abor d d e virages,
lors d’accélérations brutales à un angle
d ’inclinaison important, ou lors de frei-
nages, et il n’empêche pas le patinage
d e la roue avant. Comme avec tout autre
véhicule, faire preuve de pru dence à
l’approche de surfaces potentiellement
glissantes et éviter les surfaces particu-
lièrement glissantes.
Lorsque la clé de contact est tournée sur
“ON”, le système de régulation antipati-
nage s’allume automatiquement.
Le système de régulation antipatinage ne
peut être allumé ou éteint manuellement
que lorsque la clé de contact est en posi-
tion “ON” et que la moto est à l’arrêt.
N.B.
Désactiver le système de régulation antipa-
tinage en cas d’embourbement, d’enlise-
ment, etc., afin de faciliter le dégagement
de la roue arrière.
ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 6-23.) Le montage d e
pneus de taille différente empêcherait le
contrôle a déquat du patinage.
Activation/ désactivation du système de
régulation antipatinage
AVERTISSEMENT
FWA15441
Veiller à arrêter le véhicule afin d ’effec-
tuer tout réglage d u système de régula-
tion antipatinage. Un réglage effectué
pen dant la con duite risque d e distraire le
con ducteur et augmente ainsi les ris-
ques d’acci dent.
Pour le désactiver, appuyer sur le bouton
“TCS” du bloc de compteurs multifonc-
tions pendant au moins 2 secondes. Le té-
moin “TCS” s’allume.
Pour l’activer, appuyer de nouveau sur le
bouton “TCS”. Le témoin “TCS” s’éteint.

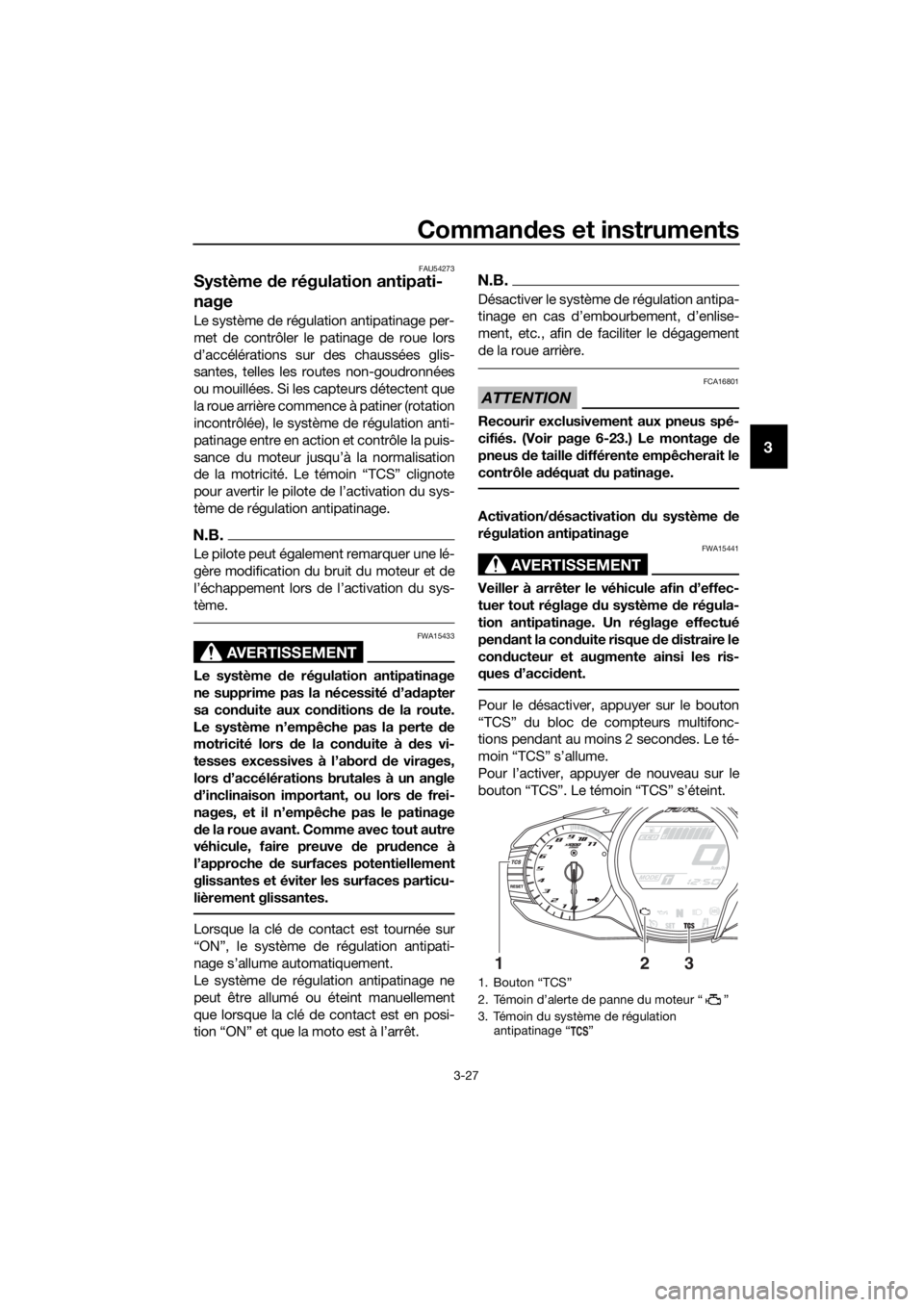

1. Bouton “TCS”
2. Témoin d’alerte de panne du moteur “ ”
3. Témoin du système de régulation
antipatinage “ ”
132
UB96F1F0.book Page 27 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-28
3
Réactivation
Le système de régulation antipatinage se
désactive dans les cas suivants :
 La roue arrière est tournée alors que la
béquille centrale est déployée et que
la clé de contact se trouve sur “ON”.
 La roue avant ou la roue arrière se
soulèvent pendant la conduite.
 Patinage de roue arrière excessif.
Si le système de régulation antipatinage est
désactivé, le témoin “TCS” et le témoin
d’alerte de panne du moteur s’allument.
Pour remettre à zéro le système de régula-
tion antipatinage
Tourner la clé de contact sur “OFF”. Atten-
dre au moins 1 seconde, puis tourner la clé
de contact sur “ON”. Le témoin “TCS” de-
vrait s’éteindre et la régulation antipatinage
s’activer. Le témoin d’alerte de panne du
moteur devrait s’éteindre dès que la moto
atteint 20 km/h (12 mi/h). Si le témoin
“TCS” et/ou le témoin d’alerte de panne du
moteur restent allumé s après la remise à
zéro, il reste possible d’utiliser la moto,
mais il faut la faire contrôler par un conces-
sionnaire Yamaha dès que possible.
FAU13075
Bouchon du réservoir de carbu-
rant
Ouverture du bouchon du réservoir d e
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans
le sens des aiguilles d’une montre. La ser-
rure est alors déverrouillée et le bouchon du
réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé étant insérée dans la serrure.
2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure.
N.B.
Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.

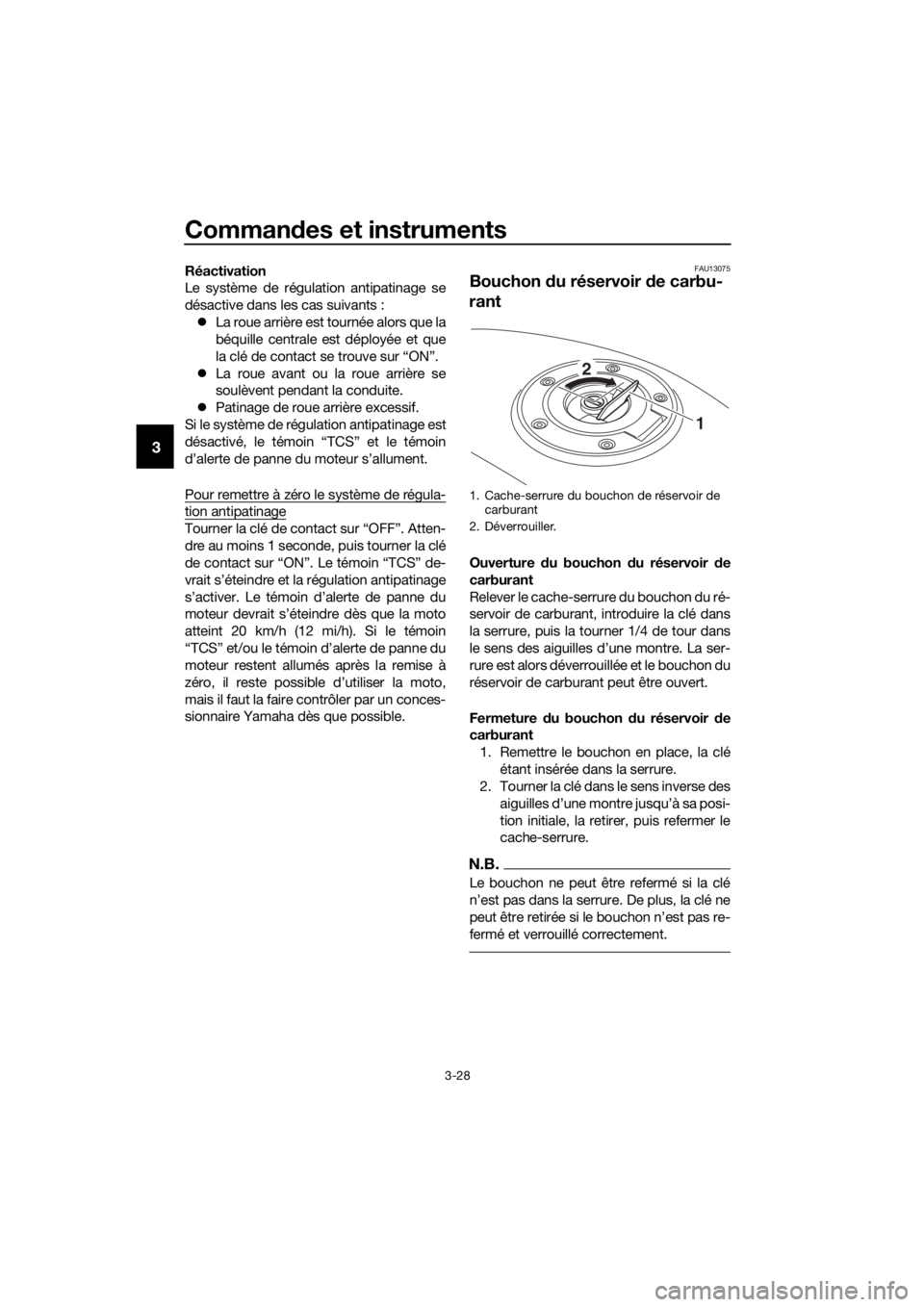

1. Cache-serrure du bouchon de réservoir de carburant
2. Déverrouiller.
1
2
UB96F1F0.book Page 28 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-29
3
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d ’incen-
d ie.
FAU13222
Carburant
S’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incen dies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient d e suivre ces instruc-
tions.
1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil.

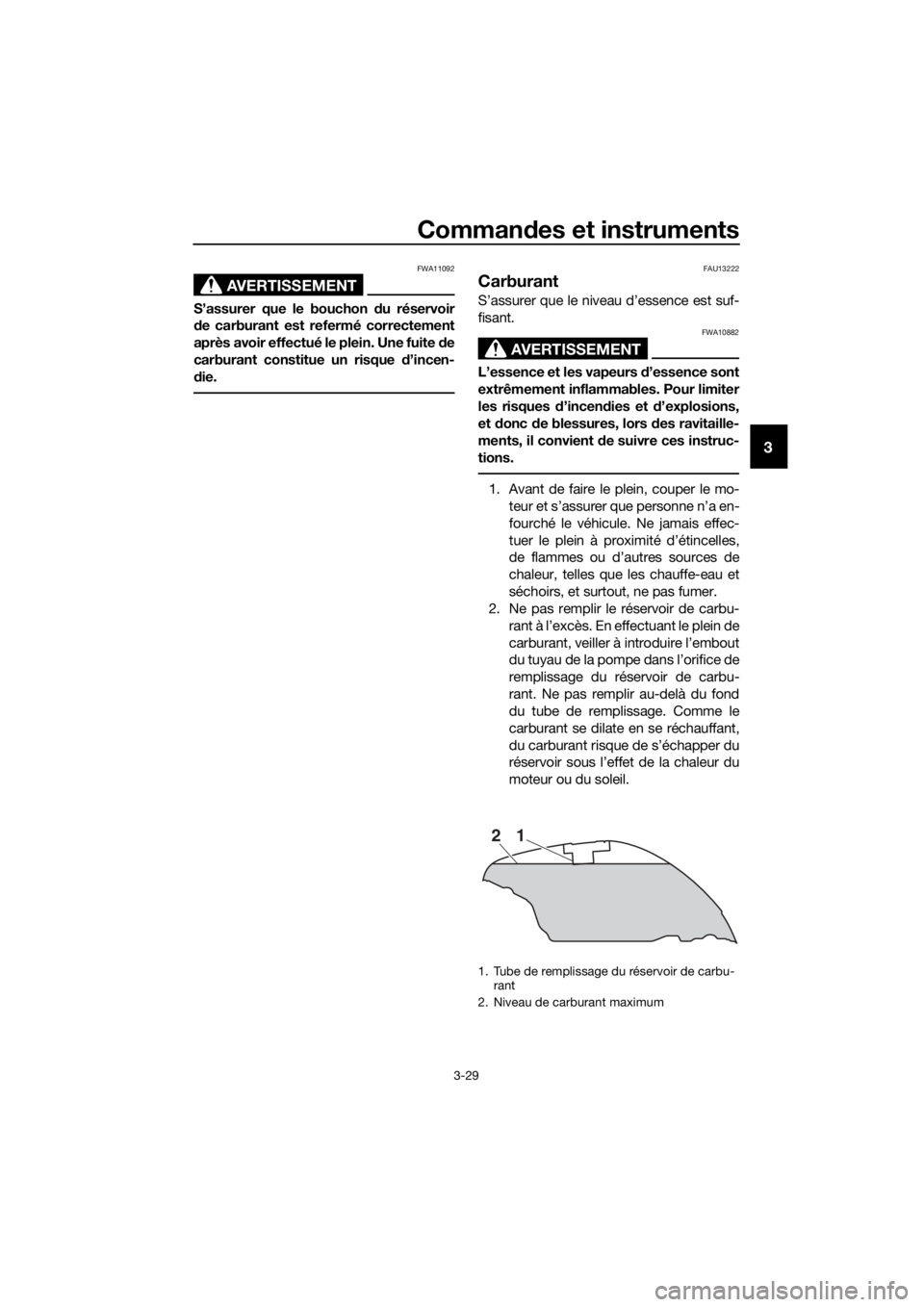

1. Tube de remplissage du réservoir de carbu-rant
2. Niveau de carburant maximum
21
UB96F1F0.book Page 29 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-30
3
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon pro-
pre, sec et d oux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou
d ’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU76860
ATTENTION
FCA11401
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
N.B.
 Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
 Vérifier que la buse d’essence est
identifiée de la même manière lors du
réapprovisionnement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimu m 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es-
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
Carburant recomman
dé:
Essence ordinaire sans plomb (es-
sence-alcool [E10] acceptable)
Capacité du réservoir d e carburant :
25 L (6.6 US gal, 5.5 Imp.gal)
Quantité de la réserve :
5.5 L (1.45 US gal, 1.21 Imp.gal)
E10
UB96F1F0.book Page 30 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-31
3
FAU72971
Durite de trop-plein du réservoir
d e carburant
Avant d’utiliser le véhicule :
 vérifier le raccordement du flexible de
trop-plein.
 vérifier le bon état du flexible de trop-
plein.
 vérifier que le flexible de trop-plein
n’est pas obstrué.
 vérifier que le flexible de trop-plein est
acheminé à travers le collier à pince.
N.B.
Se référer à la page 6-13 pour des informa-
tions sur l’absorbeur de vapeurs d’es-
sence.
FAU13447
Pots catalytiques
Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d ’incendie et d e brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d ’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation d e
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.

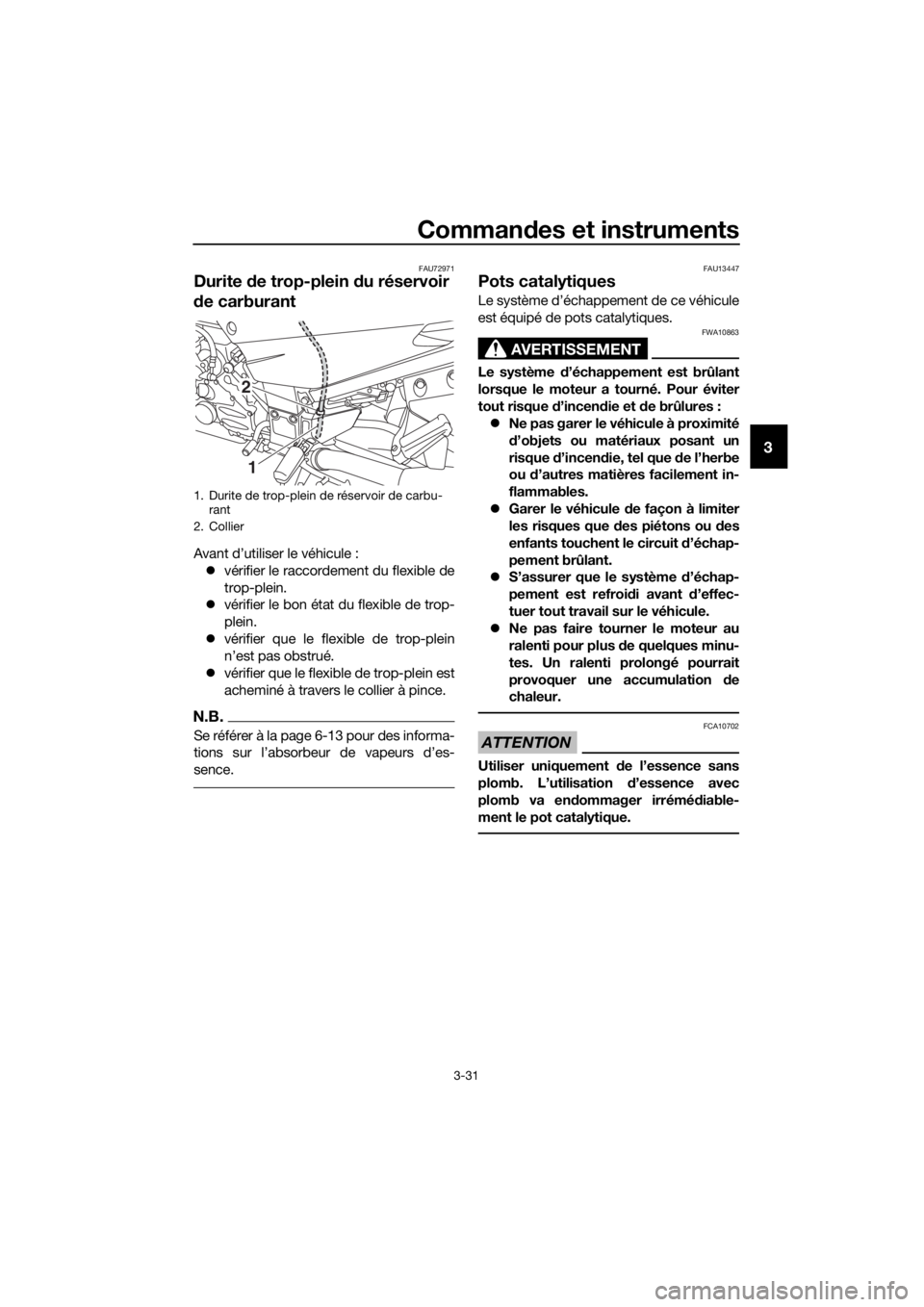

1. Durite de trop-plein de réservoir de carbu- rant
2. Collier
2
1
UB96F1F0.book Page 31 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-32
3

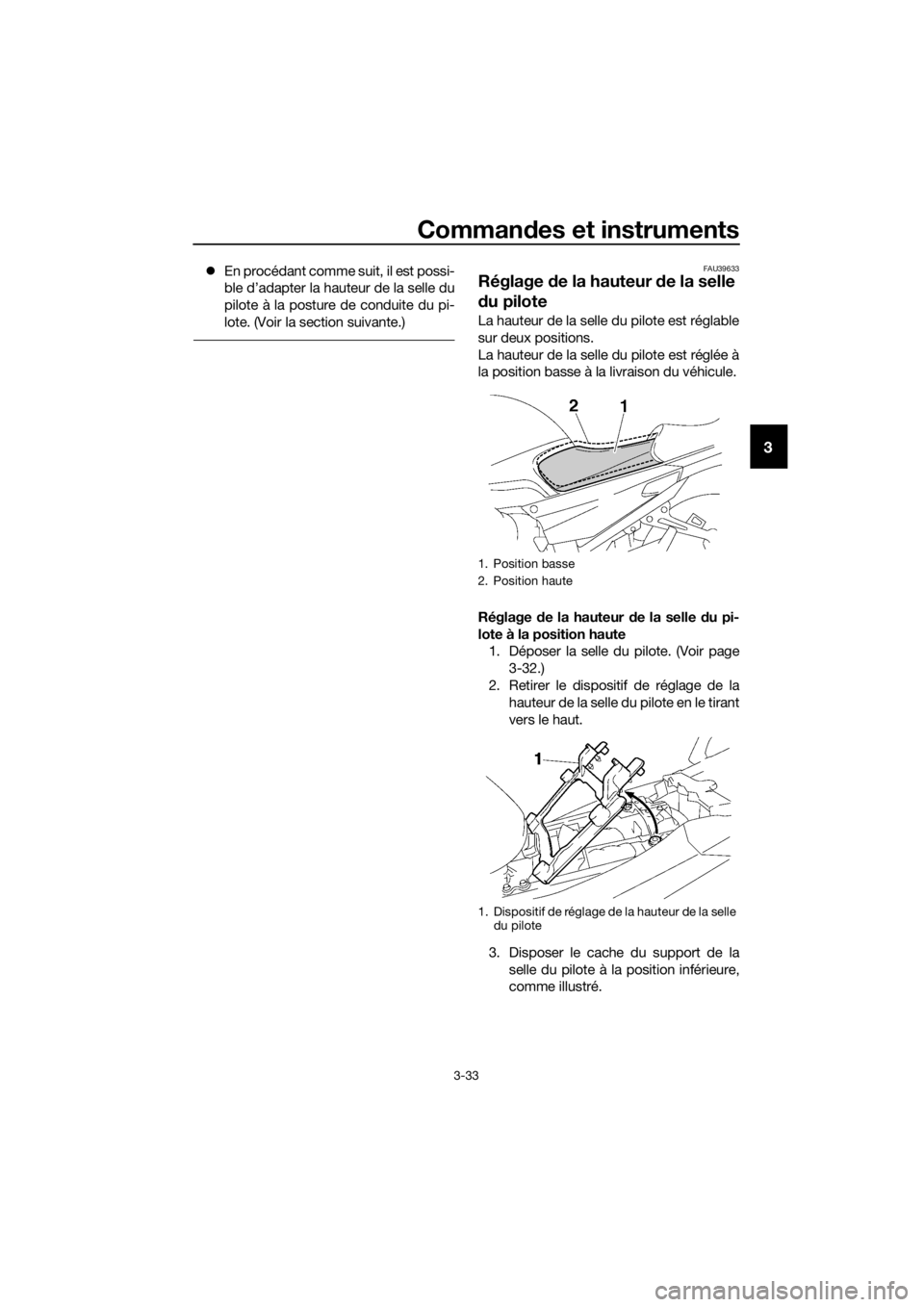

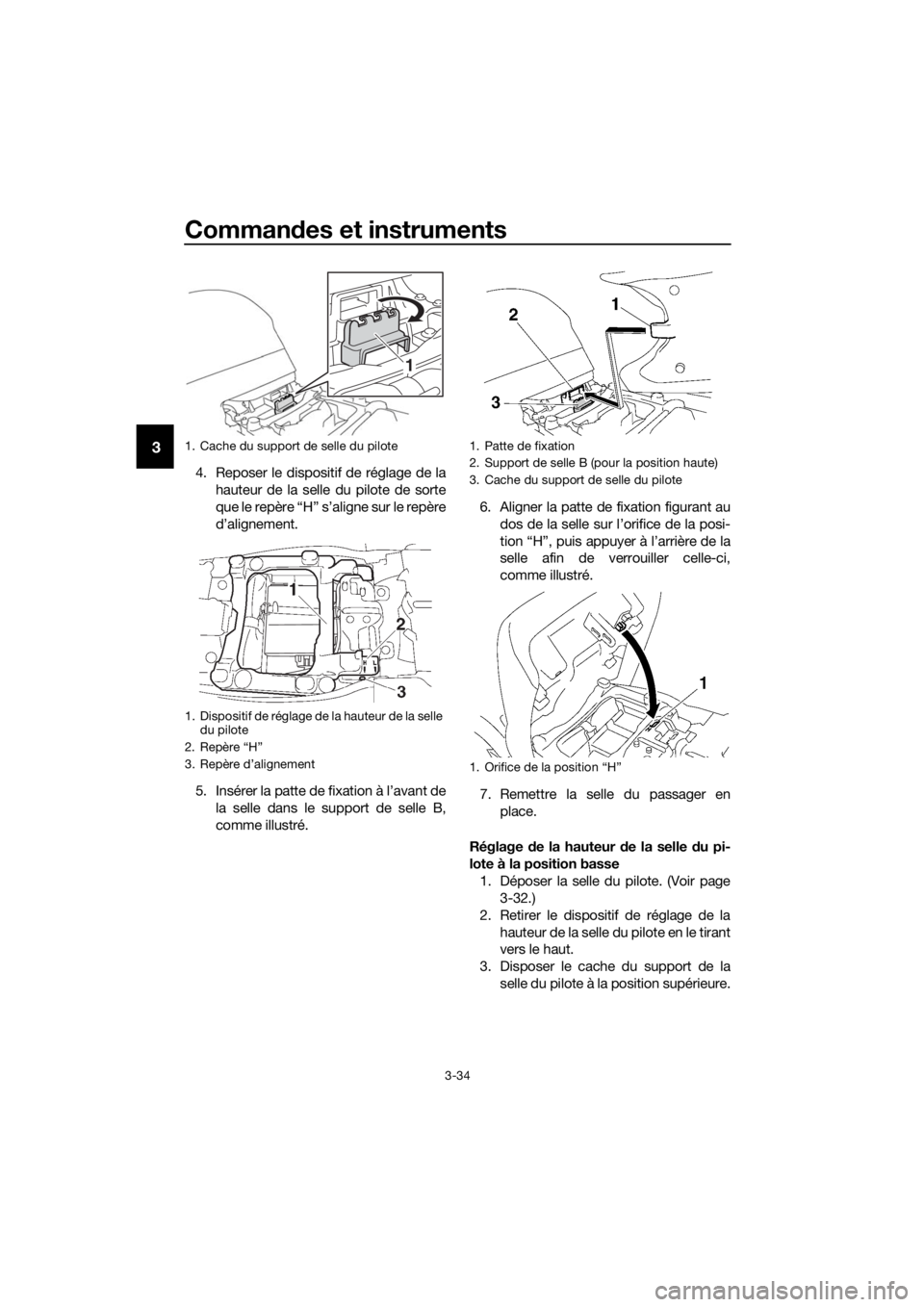

FAU39496

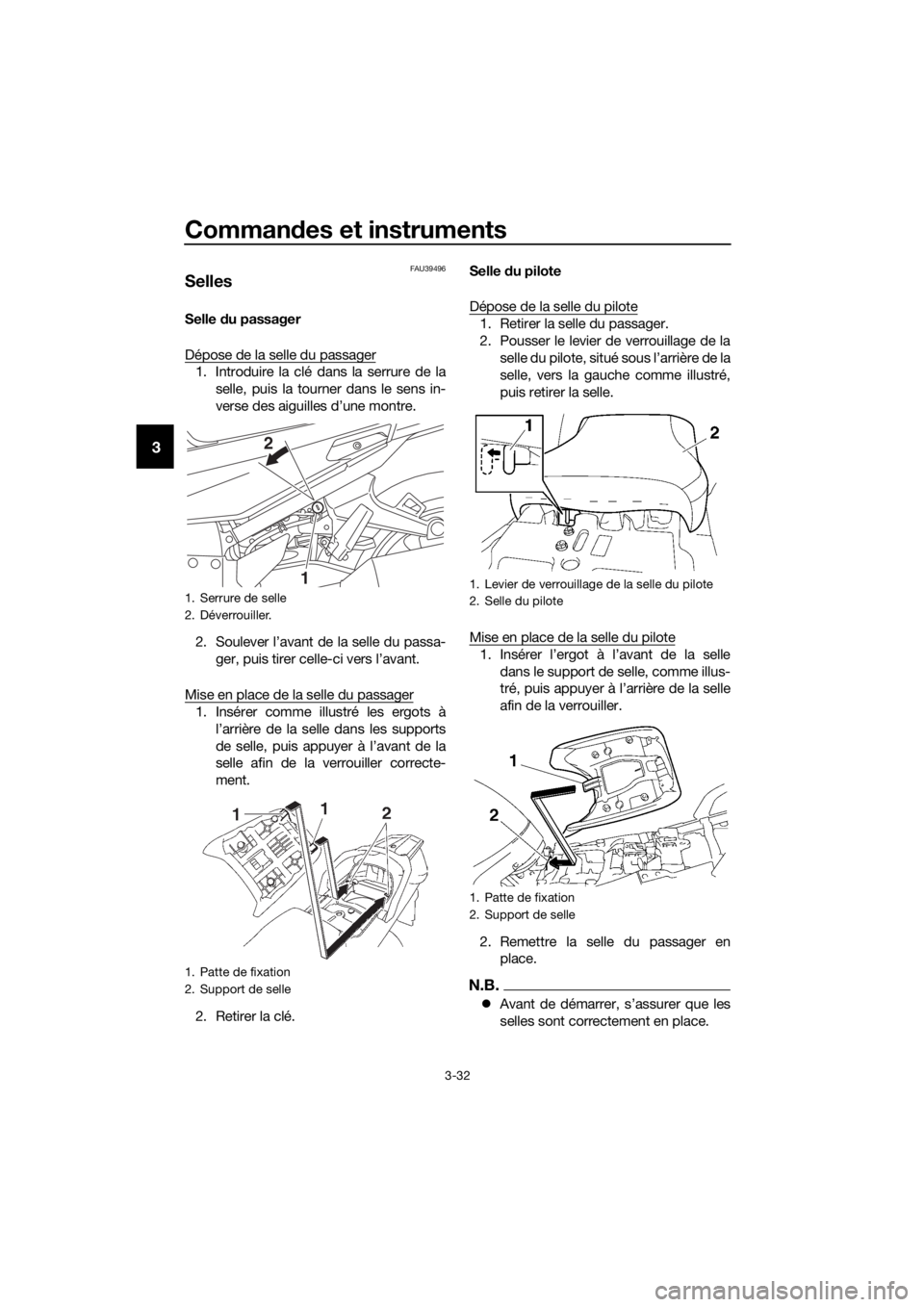

Selles
Selle du passager
Dépose de la selle du passager
1. Introduire la clé dans la serrure de la selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle du passa- ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager
1. Insérer comme illustré les ergots à l’arrière de la selle dans les supports
de selle, puis appuyer à l’avant de la
selle afin de la verrouiller correcte-
ment.
2. Retirer la clé. Selle
du pilote
Dépose de la selle du pilote
1. Retirer la selle du passager.
2. Pousser le levier de verrouillage de la selle du pilote, situé sous l’arrière de la
selle, vers la gauche comme illustré,
puis retirer la selle.
Mise en place de la selle du pilote
1. Insérer l’ergot à l’avant de la selle dans le support de selle, comme illus-
tré, puis appuyer à l’arrière de la selle
afin de la verrouiller.
2. Remettre la selle du passager en place.
N.B.
Avant de démarrer, s’assurer que les
selles sont correctement en place.
1. Serrure de selle
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
1
21. Levier de verrouillage de la selle du pilote
2. Selle du pilote
1. Patte de fixation
2. Support de selle
UB96F1F0.book Page 32 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-33
3
 En procédant comme suit, il est possi-
ble d’adapter la hauteur de la selle du
pilote à la posture de conduite du pi-
lote. (Voir la section suivante.)FAU39633
Réglage de la hauteur d e la selle
d u pilote
La hauteur de la selle du pilote est réglable
sur deux positions.
La hauteur de la selle du pilote est réglée à
la position basse à la livraison du véhicule.
Réglage de la hauteur de la selle du pi-
lote à la position haute 1. Déposer la selle du pilote. (Voir page
3-32.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant
vers le haut.
3. Disposer le cache du support de la selle du pilote à la position inférieure,
comme illustré.
1. Position basse
2. Position haute
1. Dispositif de réglage de la hauteur de la selle du pilote
UB96F1F0.book Page 33 Thursday, July 6, 2017 9:41 AM

Commandes et instruments
3-34
3
4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “H” s’aligne sur le repère
d’alignement.
5. Insérer la patte de fixation à l’avant de la selle dans le support de selle B,
comme illustré. 6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.
7. Remettre la selle du passager en place.
Réglage de la hauteur de la selle d u pi-
lote à la position basse 1. Déposer la selle du pilote. (Voir page 3-32.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant
vers le haut.
3. Disposer le cache du support de la selle du pilote à la position supérieure.
1. Cache du support de selle du pilote
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Repère “H”
3. Repère d’alignement
1
1. Patte de fixation
2. Support de selle B (pour la position haute)
3. Cache du support de selle du pilote
1. Orifice de la position “H”
UB96F1F0.book Page 34 Thursday, July 6, 2017 9:41 AM
