2018 YAMAHA FJR1300A Manuale duso (in Italian)

Manutenzione e regolazione perio diche
6-6
6
HAU72820
NOTA
 Il filtro aria richiede una manutenzione più frequente se si percorrono zone molto umi-
de o polverose.
 Manutenzione del freno e della frizione idraulici
• Controllare regolarmente e, se necessario, rabboccare il liquido freni ed il liquido della frizione per portarli al livello corretto.
• Ogni due anni sostituire i componenti interni della pompa freno e della pinza non-
ché della pompa frizione e della pompa disinnesto frizione, e cambiare il liquido fre-
ni ed il liquido della frizione.
• Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o dan-
neggiati.
25 *Sistema
di raffre d-
d amento • Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
26 *Olio car dano • Cambiare.
• Controllare l’assenza di perdite
di olio nel veicolo. √√√√√
27 *Interruttori d
el fre-
no anteriore e d el
freno posteriore • Controllare il funzionamento.
√√√√√√
28 *Parti in movimen-
to e cavi
• Lubrificare.
√√√√√
29 *Corpo manopola
acceleratore e
cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola acceleratore, il cavo e il cavo ri-
scaldatore manopola. √√√√√
30 *Luci, se
gnali e in-
terruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UB88H1H0.book Page 6 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-7
6
HAU18773

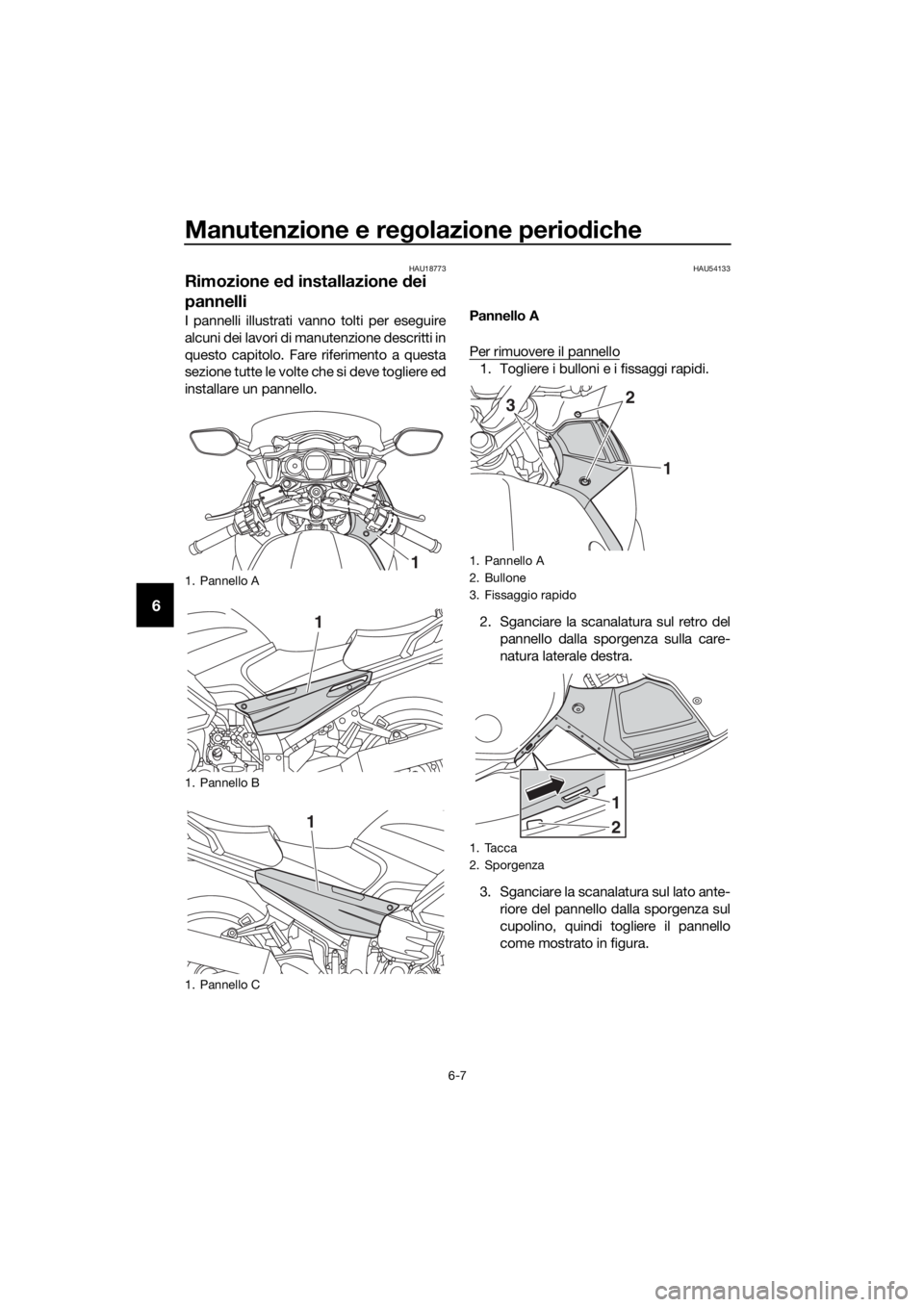

Rimozione e d installazione d ei
pannelli
I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU54133
Pannello A
Per rimuovere il pannello
1. Togliere i bulloni e i fissaggi rapidi.
2. Sganciare la scanalatura sul retro del
pannello dalla sporgenza sulla care-
natura laterale destra.
3. Sganciare la scanalatura sul lato ante- riore del pannello dalla sporgenza sul
cupolino, quindi togliere il pannello
come mostrato in figura.
1. Pannello A
1. Pannello B
1. Pannello C
1
1
1
1. Pannello A
2. Bullone
3. Fissaggio rapido
1. Tacca
2. Sporgenza
1
23
1
2
UB88H1H0.book Page 7 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-8
6
Per installare il pannello
1. Inserire la scanalatura sul lato anterio-
re del pannello sotto la sporgenza sul
cupolino, quindi inserire la scanalatura
sul retro del pannello sopra la spor-
genza sulla carenatura laterale destra
come mostrato in figura.
NOTA
Accertarsi che i fusibili siano coperti e posi-
zionati all’interno del bordo del pannello.
2. Installare i bulloni e i fissaggi rapidi.
Pannelli B e C
Per togliere il pannello
1. Togliere le selle. (Vedere pagina 3-31.)
2. Togliere i bulloni e le viti fissaggio rapi- do.
1. Tacca
2. Sporgenza
1. Tacca
2. Sporgenza
1. Tacca
2. Sporgenza
2
1
2
1
12
1. Fusibile
1. Pannello B
2. Vite fissaggio rapido
3. Bullone
1
12
2
3
3
2
3
UB88H1H0.book Page 8 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-9
6
3. Tirare il fondo del pannello verso
l’esterno, tirare la parte anteriore del
pannello verso il basso, e poi fare
scorrere il pannello in avanti per sgan-
ciarlo sul retro come illustrato nella fi-
gura.
Per installare un pannello
1. Posizionare il pannello nella sua posi- zione originaria e poi installare i bulloni
e le viti fissaggio rapido. 2. Installare le selle.
1. Pannello C
2. Vite fissaggio rapido
3. Bullone
1. Pannello B
12
2
2 3
3
1
1. Pannello B
1
UB88H1H0.book Page 9 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-10
6
HAU19653
Controllo delle can dele
Le candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica. Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
ATTENZIONE
HCA10841
Non utilizzare attrezzi per to
gliere o per
installare il cappuccio della can dela, il
connettore della bobina di accensione
potrebbe danne ggiarsi. È possibile che
sia difficile to gliere il cappuccio della
can dela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per to gliere il cappuccio
d ella can dela, basta pieg arlo all’indietro
e d in avanti mentre lo si tira; per instal-
larlo, pieg arlo all’indietro e d in avanti
mentre lo si spin ge.
Can dela secon do specifica:
NGK/CPR8EA-9
1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB88H1H0.book Page 10 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-11
6
HAU36112
Filtro a carboni attivi
Questo modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
 Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAU19889
Olio motore e cartuccia filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4. Se l’olio motore è al di sotto al riferi-mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
1
2
1. Oblò ispezione livello olio motore
2. Tappo bocchettone riempimento olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
31
4
2
UB88H1H0.book Page 11 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-12
6
NOTA
Verificare che l’O-ring non sia danneggiato
e sostituirlo, se necessario.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTA
Saltare i passi 5–7 se non si sostituisce la
cartuccia filtro olio.
5. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
6. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Verificare che l’O-ring sia assestato corret-
tamente.
1. Tappo bocchettone riempimento olio motore
2. O-ring
1. Bullone drenaggio olio
2. Guarnizione
2
1
1
2
1. Chiave filtri olio
2. Cartuccia filtro olio
1. O-ring
1
2
UB88H1H0.book Page 12 Wednesday, July 12, 2017 11:26 AM

Manutenzione e regolazione perio diche
6-13
6
7. Installare la nuova cartuccia filtro olio
e poi stringerla alla coppia di serraggio
secondo specifica con una chiave di-
namometrica.
8. Installare il bullone drenaggio olio e la guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità secondo specifica dell’olio motore consigliato.
NOTA
Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
10. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
11. Installare e serrare il tappo bocchetto-
ne riempimento olio motore.
12. Accendere il motore e lasciarlo girare al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
NOTA
Dopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.
1. Chiave dinamometrica
Coppia di serra ggio:
Cartuccia filtro olio:
17 N·m (1.7 kgf·m, 13 lb·ft)
Coppia di serra ggio:
Bullone di drenaggio olio motore: 43 N·m (4.3 kgf·m, 32 lb·ft)
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 3.80 L (4.02 US qt, 3.34 Imp.qt)
Con rimozione dell'elemento filtro
olio: 4.00 L (4.23 US qt, 3.52 Imp.qt)
1
1. Tappo bocchettone riempimento olio motore
2. O-ring
2
1
UB88H1H0.book Page 13 Wednesday, July 12, 2017 11:26 AM
