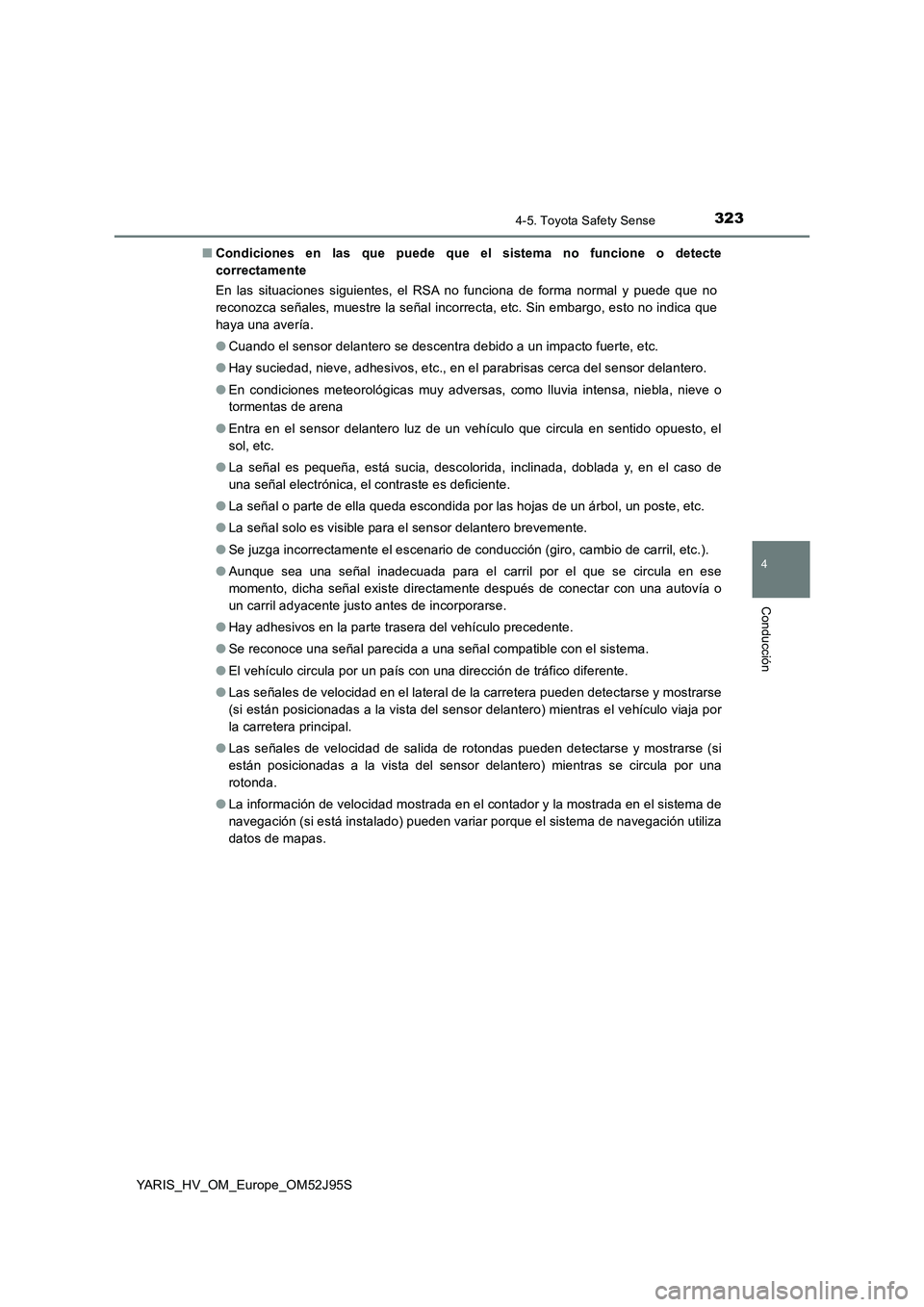

3234-5. Toyota Safety Sense
4
Conducción
YARIS_HV_OM_Europe_OM52J95S
■ Condiciones en las que puede que el sistema no funcione o detecte
correctamente
En las situaciones siguientes, el RSA no funciona de forma normal y puede que no
reconozca señales, muestre la señal incorrecta, etc. Sin embargo, esto no indica que
haya una avería.
● Cuando el sensor delantero se descentra debido a un impacto fuerte, etc.
● Hay suciedad, nieve, adhesivos, etc., en el parabrisas cerca del sensor delantero.
● En condiciones meteorológicas muy adversas, como lluvia intensa, niebla, nieve o
tormentas de arena
● Entra en el sensor delantero luz de un vehículo que circula en sentido opuesto, el
sol, etc.
● La señal es pequeña, está sucia, descolorida, inclinada, doblada y, en el caso de
una señal electrónica, el contraste es deficiente.
● La señal o parte de ella queda escondida por las hojas de un árbol, un poste, etc.
● La señal solo es visible para el sensor delantero brevemente.
● Se juzga incorrectamente el escenario de conducción (giro, cambio de carril, etc.).
● Aunque sea una señal inadecuada para el carril por el que se circula en ese
momento, dicha señal existe directamente después de conectar con una autovía o
un carril adyacente justo antes de incorporarse.
● Hay adhesivos en la parte trasera del vehículo precedente.
● Se reconoce una señal parecida a una señal compatible con el sistema.
● El vehículo circula por un país con una dirección de tráfico diferente.
● Las señales de velocidad en el lateral de la carretera pueden detectarse y mostrarse
(si están posicionadas a la vista del sensor delantero) mientras el vehículo viaja por
la carretera principal.
● Las señales de velocidad de salida de rotondas pueden detectarse y mostrarse (si
están posicionadas a la vista del sensor delantero) mientras se circula por una
rotonda.
● La información de velocidad mostrada en el contador y la mostrada en el sistema de
navegación (si está instalado) pueden variar porque el sistema de navegación utiliza
datos de mapas.

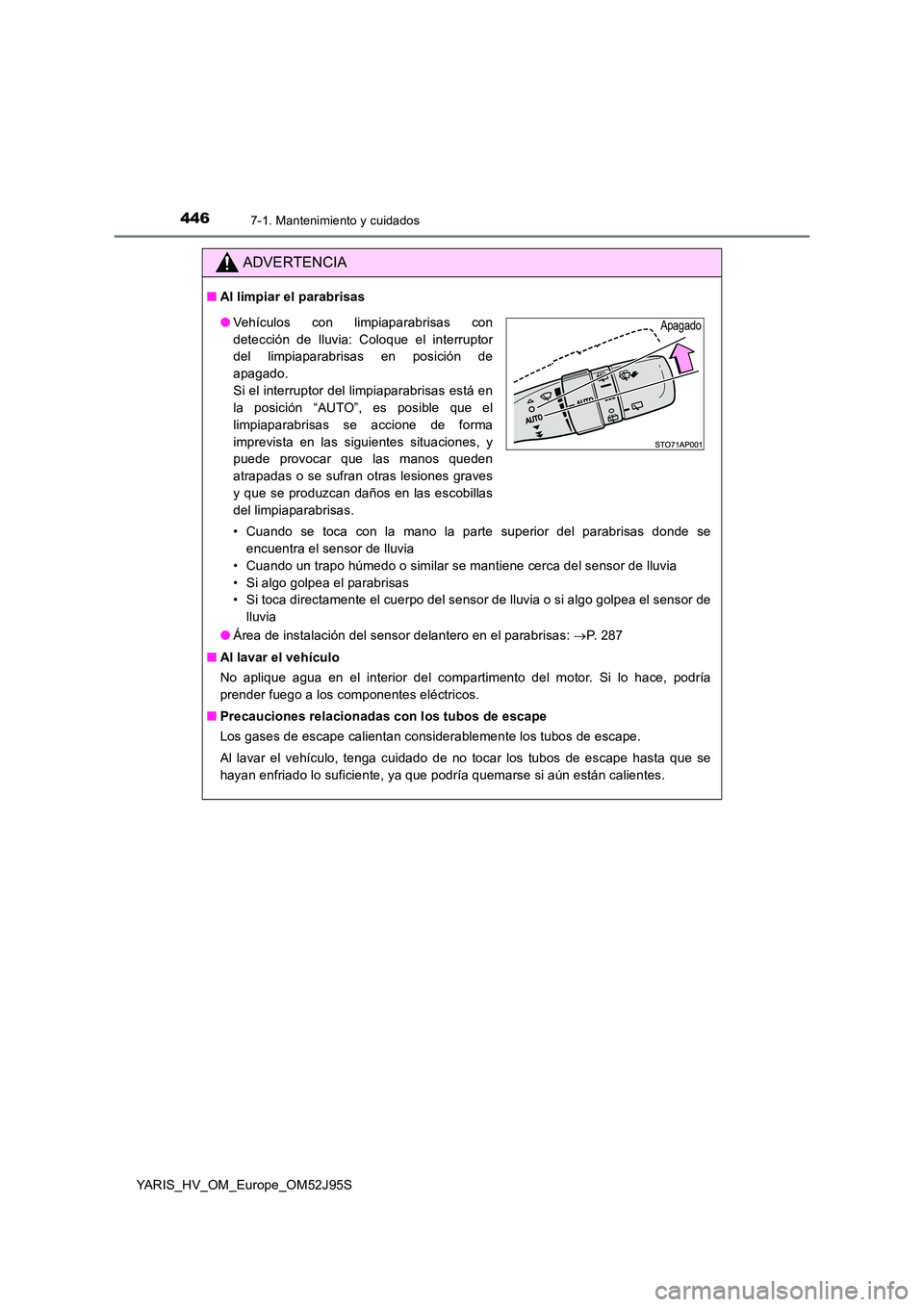

4467-1. Mantenimiento y cuidados
YARIS_HV_OM_Europe_OM52J95S
ADVERTENCIA
■Al limpiar el parabrisas
• Cuando se toca con la mano la parte superior del parabrisas donde se
encuentra el sensor de lluvia
• Cuando un trapo húmedo o similar se mantiene cerca del sensor de lluvia
• Si algo golpea el parabrisas
• Si toca directamente el cuerpo del sensor de lluvia o si algo golpea el sensor de
lluvia
● Área de instalación del sensor delantero en el parabrisas: P. 287
■ Al lavar el vehículo
No aplique agua en el interior del compartimento del motor. Si lo hace, podría
prender fuego a los componentes eléctricos.
■ Precauciones relacionadas con los tubos de escape
Los gases de escape calientan considerablemente los tubos de escape.
Al lavar el vehículo, tenga cuidado de no tocar los tubos de escape hasta que se
hayan enfriado lo suficiente, ya que podría quemarse si aún están calientes.
● Vehículos con limpiaparabrisas con
detección de lluvia: Coloque el interruptor
del limpiaparabrisas en posición de
apagado.
Si el interruptor del limpiaparabrisas está en
la posición “AUTO”, es posible que el
limpiaparabrisas se accione de forma
imprevista en las siguientes situaciones, y
puede provocar que las manos queden
atrapadas o se sufran otras lesiones graves
y que se produzcan daños en las escobillas
del limpiaparabrisas.
Apagado

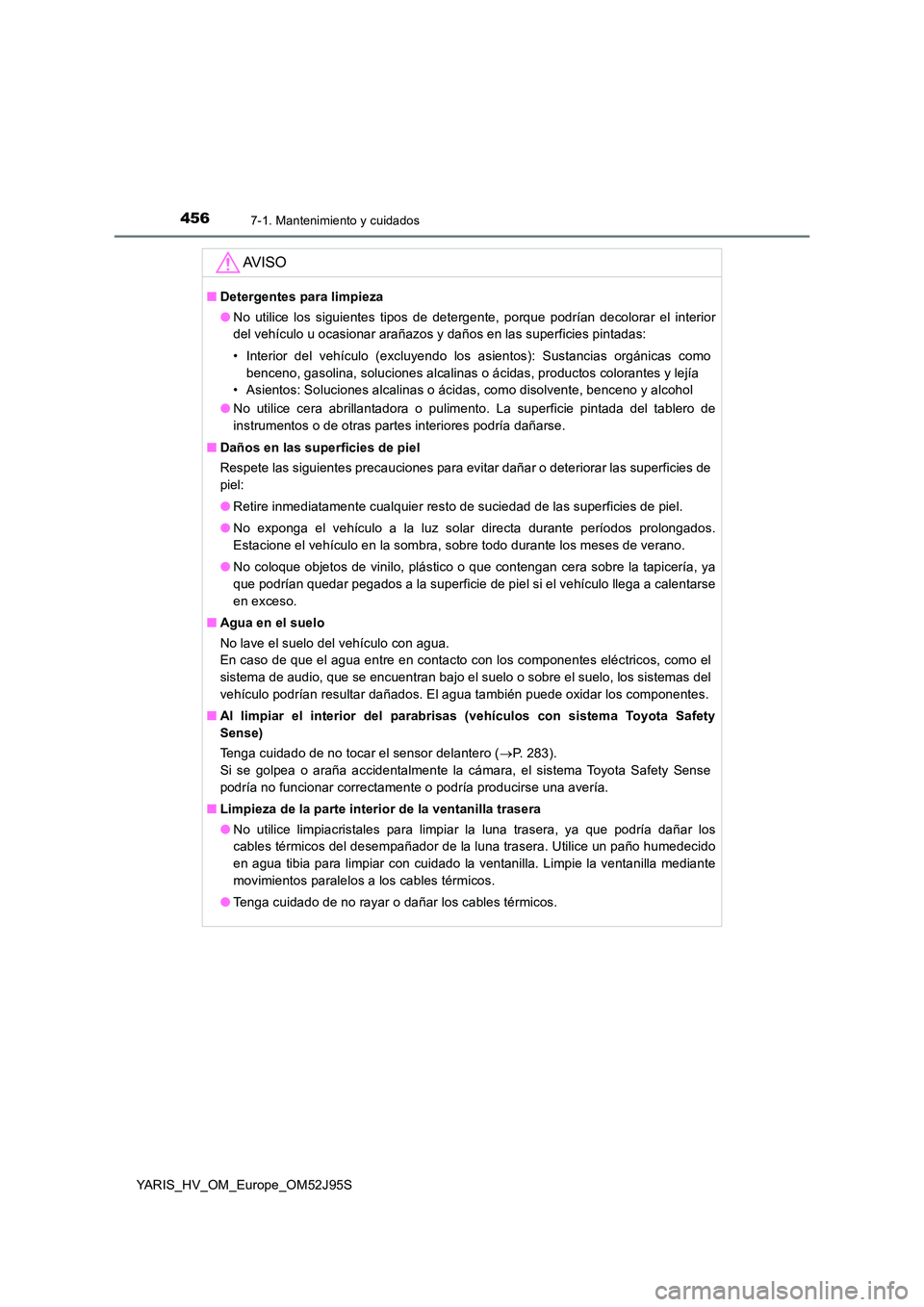

4567-1. Mantenimiento y cuidados
YARIS_HV_OM_Europe_OM52J95S
AV I S O
■Detergentes para limpieza
● No utilice los siguientes tipos de detergente, porque podrían decolorar el interior
del vehículo u ocasionar arañazos y daños en las superficies pintadas:
• Interior del vehículo (excluyendo los asientos): Sustancias orgánicas como
benceno, gasolina, soluciones alcalinas o ácidas, productos colorantes y lejía
• Asientos: Soluciones alcalinas o ácidas, como disolvente, benceno y alcohol
● No utilice cera abrillantadora o pulimento. La superficie pintada del tablero de
instrumentos o de otras partes interiores podría dañarse.
■ Daños en las superficies de piel
Respete las siguientes precauciones para evitar dañar o deteriorar las superficies de
piel:
● Retire inmediatamente cualquier resto de suciedad de las superficies de piel.
● No exponga el vehículo a la luz solar directa durante períodos prolongados.
Estacione el vehículo en la sombra, sobre todo durante los meses de verano.
● No coloque objetos de vinilo, plástico o que contengan cera sobre la tapicería, ya
que podrían quedar pegados a la superficie de piel si el vehículo llega a calentarse
en exceso.
■ Agua en el suelo
No lave el suelo del vehículo con agua.
En caso de que el agua entre en contacto con los componentes eléctricos, como el
sistema de audio, que se encuentran bajo el suelo o sobre el suelo, los sistemas del
vehículo podrían resultar dañados. El agua también puede oxidar los componentes.
■ Al limpiar el interior del parabrisas (vehículos con sistema Toyota Safety
Sense)
Tenga cuidado de no tocar el sensor delantero ( P. 283).
Si se golpea o araña accidentalmente la cámara, el sistema Toyota Safety Sense
podría no funcionar correctamente o podría producirse una avería.
■ Limpieza de la parte interior de la ventanilla trasera
● No utilice limpiacristales para limpiar la luna trasera, ya que podría dañar los
cables térmicos del desempañador de la luna trasera. Utilice un paño humedecido
en agua tibia para limpiar con cuidado la ventanilla. Limpie la ventanilla mediante
movimientos paralelos a los cables térmicos.
● Tenga cuidado de no rayar o dañar los cables térmicos.

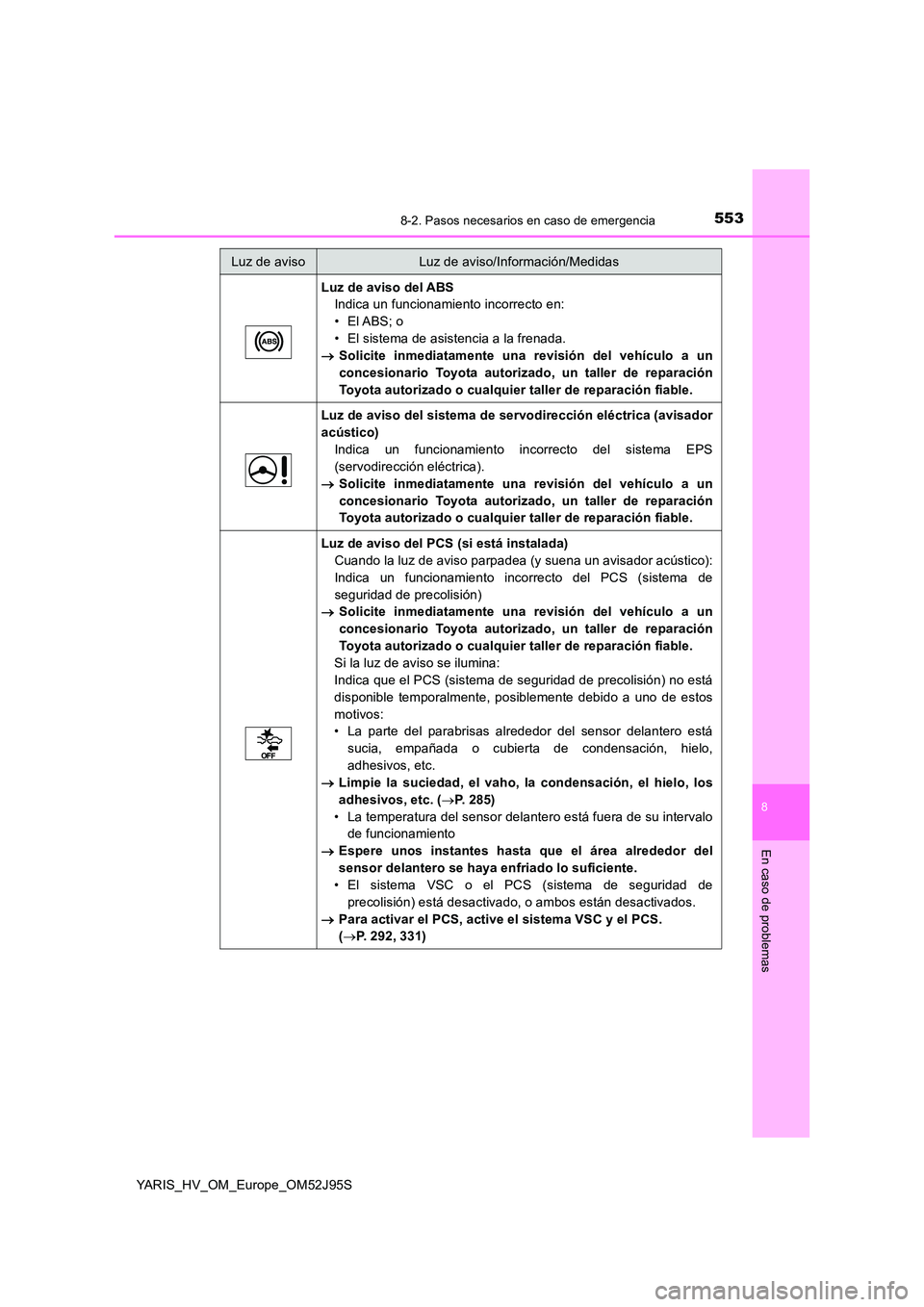

5538-2. Pasos necesarios en caso de emergencia
8
En caso de problemas
YARIS_HV_OM_Europe_OM52J95S
Luz de aviso del ABS
Indica un funcionamiento incorrecto en:
• El ABS; o
• El sistema de asistencia a la frenada.
 Solicite inmediatamente una revisión del vehículo a un
concesionario Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller de reparación fiable.
Luz de aviso del sistema de servodirección eléctrica (avisador
acústico)
Indica un funcionamiento incorrecto del sistema EPS
(servodirección eléctrica).
 Solicite inmediatamente una revisión del vehículo a un
concesionario Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller de reparación fiable.
Luz de aviso del PCS (si está instalada)
Cuando la luz de aviso parpadea (y suena un avisador acústico):
Indica un funcionamiento incorrecto del PCS (sistema de
seguridad de precolisión)
 Solicite inmediatamente una revisión del vehículo a un
concesionario Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller de reparación fiable.
Si la luz de aviso se ilumina:
Indica que el PCS (sistema de seguridad de precolisión) no está
disponible temporalmente, posiblemente debido a uno de estos
motivos:
• La parte del parabrisas alrededor del sensor delantero está
sucia, empañada o cubierta de condensación, hielo,
adhesivos, etc.
 Limpie la suciedad, el vaho, la condensación, el hielo, los
adhesivos, etc. ( P. 2 8 5 )
• La temperatura del sensor delantero está fuera de su intervalo
de funcionamiento
 Espere unos instantes hasta que el área alrededor del
sensor delantero se haya enfriado lo suficiente.
• El sistema VSC o el PCS (sistema de seguridad de
precolisión) está desactivado, o ambos están desactivados.
 Para activar el PCS, active el sistema VSC y el PCS.
( P. 292, 331)
Luz de avisoLuz de aviso/Información/Medidas

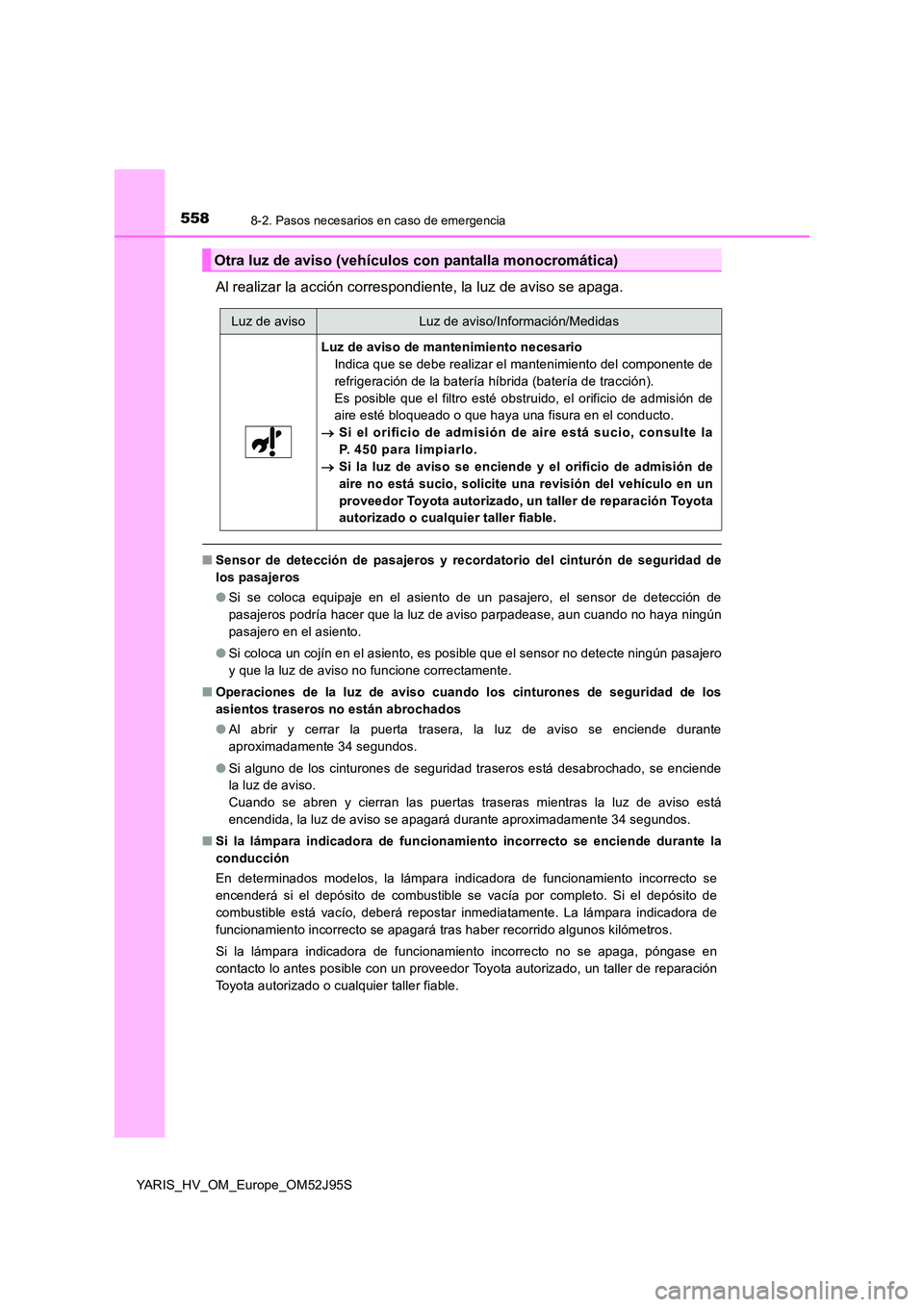

5588-2. Pasos necesarios en caso de emergencia
YARIS_HV_OM_Europe_OM52J95S
Al realizar la acción correspondiente, la luz de aviso se apaga.
■Sensor de detección de pasajeros y recordatorio del cinturón de seguridad de
los pasajeros
● Si se coloca equipaje en el asiento de un pasajero, el sensor de detección de
pasajeros podría hacer que la luz de aviso parpadease, aun cuando no haya ningún
pasajero en el asiento.
● Si coloca un cojín en el asiento, es posible que el sensor no detecte ningún pasajero
y que la luz de aviso no funcione correctamente.
■ Operaciones de la luz de aviso cuando los cinturones de seguridad de los
asientos traseros no están abrochados
● Al abrir y cerrar la puerta trasera, la luz de aviso se enciende durante
aproximadamente 34 segundos.
● Si alguno de los cinturones de seguridad traseros está desabrochado, se enciende
la luz de aviso.
Cuando se abren y cierran las puertas traseras mientras la luz de aviso está
encendida, la luz de aviso se apagará durante aproximadamente 34 segundos.
■ Si la lámpara indicadora de funcionamiento incorrecto se enciende durante la
conducción
En determinados modelos, la lámpara indicadora de funcionamiento incorrecto se
encenderá si el depósito de combustible se vacía por completo. Si el depósito de
combustible está vacío, deberá repostar inmediatamente. La lámpara indicadora de
funcionamiento incorrecto se apagará tras haber recorrido algunos kilómetros.
Si la lámpara indicadora de funcionamiento incorrecto no se apaga, póngase en
contacto lo antes posible con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Otra luz de aviso (vehículos con pantalla monocromática)
Luz de avisoLuz de aviso/Información/Medidas
Luz de aviso de mantenimiento necesario
Indica que se debe realizar el mantenimiento del componente de
refrigeración de la batería híbrida (batería de tracción).
Es posible que el filtro esté obstruido, el orificio de admisión de
aire esté bloqueado o que haya una fisura en el conducto.
 Si el orificio de admisión de aire está sucio, consulte la
P. 450 para limpiarlo.
 Si la luz de aviso se enciende y el orificio de admisión de
aire no está sucio, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.

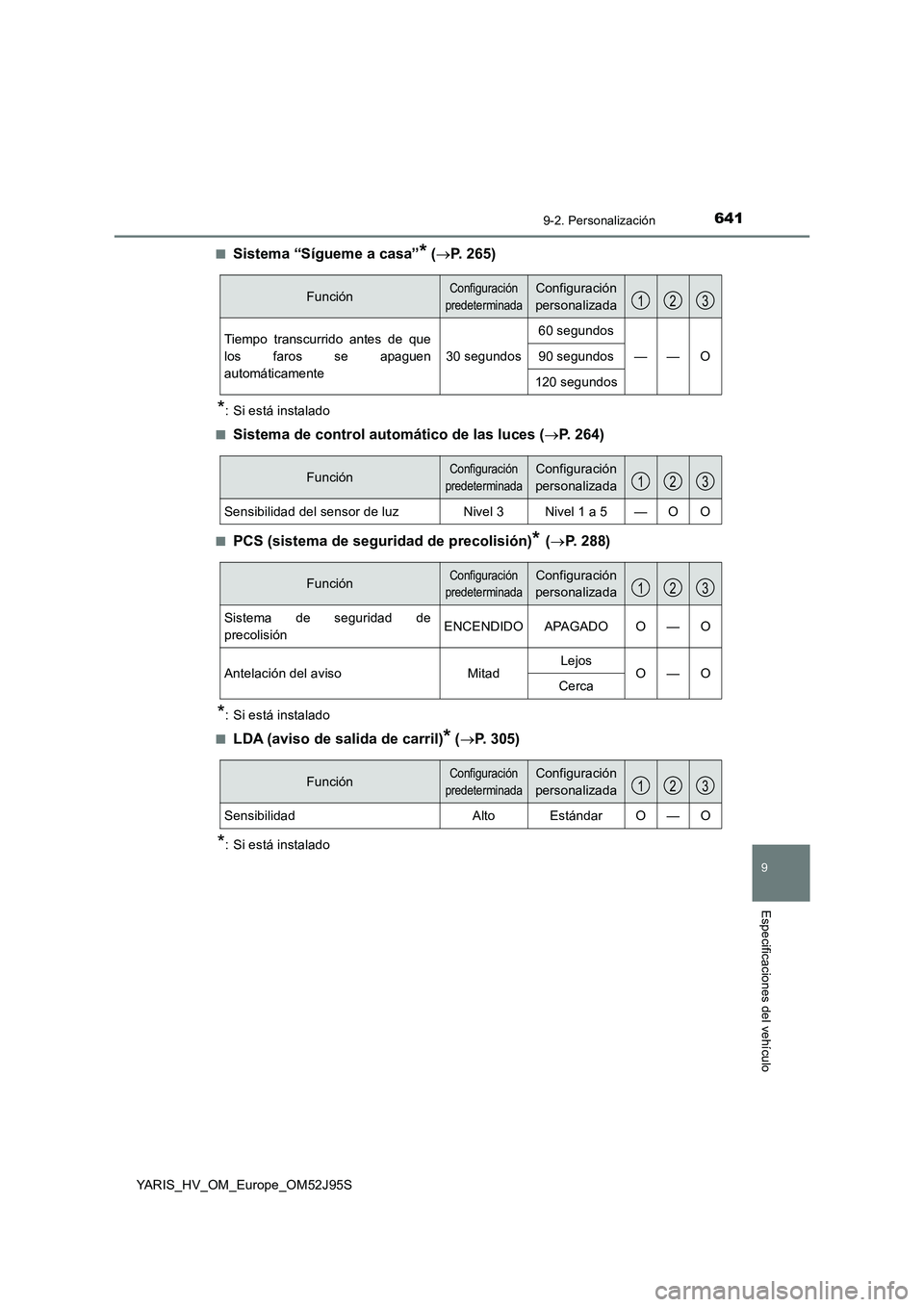

6419-2. Personalización
9
Especificaciones del vehículo
YARIS_HV_OM_Europe_OM52J95S
■Sistema “Sígueme a casa”* ( P. 265)
*: Si está instalado
■Sistema de control automático de las luces ( P. 264)
■PCS (sistema de seguridad de precolisión)* (P. 288)
*: Si está instalado
■LDA (aviso de salida de carril)* ( P. 305)
*: Si está instalado
FunciónConfiguración
predeterminada
Configuración
personalizada
Tiempo transcurrido antes de que
los faros se apaguen
automáticamente
30 segundos
60 segundos
—— O90 segundos
120 segundos
123
FunciónConfiguración
predeterminada
Configuración
personalizada
Sensibilidad del sensor de luz Nivel 3 Nivel 1 a 5 — O O
123
FunciónConfiguración
predeterminada
Configuración
personalizada
Sistema de seguridad de
precolisiónENCENDIDOAPAGADOO—O
Antelación del avisoMitadLejosO—OCerca
123
FunciónConfiguración
predeterminada
Configuración
personalizada
SensibilidadAltoEstándarO—O
123

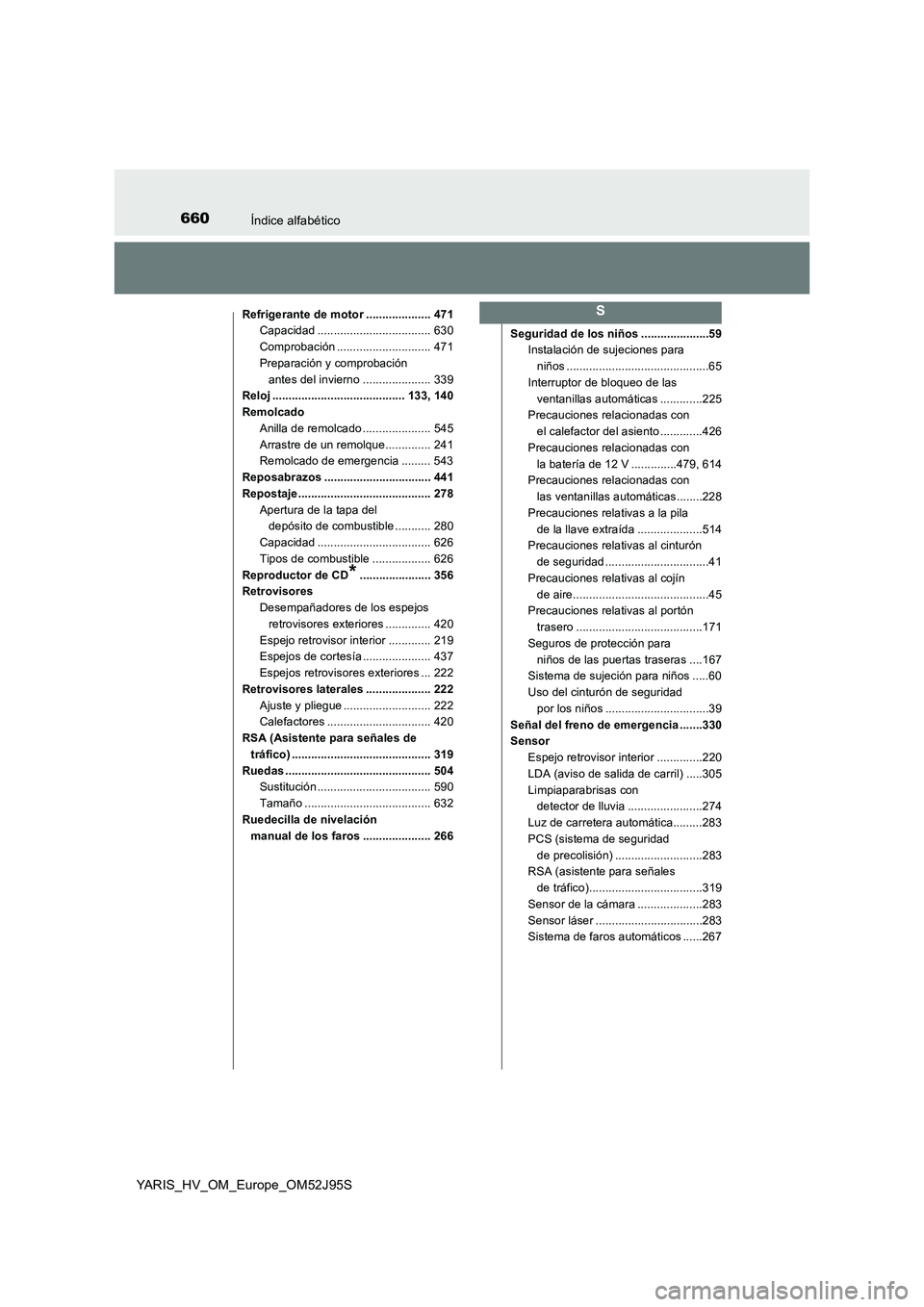

660Índice alfabético
YARIS_HV_OM_Europe_OM52J95S
Refrigerante de motor .................... 471
Capacidad ................................... 630
Comprobación ............................. 471
Preparación y comprobación
antes del invierno ..................... 339
Reloj ......................................... 133, 140
Remolcado
Anilla de remolcado ..................... 545
Arrastre de un remolque.............. 241
Remolcado de emergencia ......... 543
Reposabrazos ................................. 441
Repostaje ......................................... 278
Apertura de la tapa del
depósito de combustible ........... 280
Capacidad ................................... 626
Tipos de combustible .................. 626
Reproductor de CD*...................... 356
Retrovisores
Desempañadores de los espejos
retrovisores exteriores .............. 420
Espejo retrovisor interior ............. 219
Espejos de cortesía ..................... 437
Espejos retrovisores exteriores ... 222
Retrovisores laterales .................... 222
Ajuste y pliegue ........................... 222
Calefactores ................................ 420
RSA (Asistente para señales de
tráfico) ........................................... 319
Ruedas ............................................. 504
Sustitución ................................... 590
Tamaño ....................................... 632
Ruedecilla de nivelación
manual de los faros ..................... 266
Seguridad de los niños .....................59
Instalación de sujeciones para
niños ............................................65
Interruptor de bloqueo de las
ventanillas automáticas .............225
Precauciones relacionadas con
el calefactor del asiento .............426
Precauciones relacionadas con
la batería de 12 V ..............479, 614
Precauciones relacionadas con
las ventanillas automáticas........228
Precauciones relativas a la pila
de la llave extraída ....................514
Precauciones relativas al cinturón
de seguridad ................................41
Precauciones relativas al cojín
de aire..........................................45
Precauciones relativas al portón
trasero .......................................171
Seguros de protección para
niños de las puertas traseras ....167
Sistema de sujeción para niños .....60
Uso del cinturón de seguridad
por los niños ................................39
Señal del freno de emergencia .......330
Sensor
Espejo retrovisor interior ..............220
LDA (aviso de salida de carril) .....305
Limpiaparabrisas con
detector de lluvia .......................274
Luz de carretera automática.........283
PCS (sistema de seguridad
de precolisión) ...........................283
RSA (asistente para señales
de tráfico)...................................319
Sensor de la cámara ....................283
Sensor láser .................................283
Sistema de faros automáticos ......267
S
