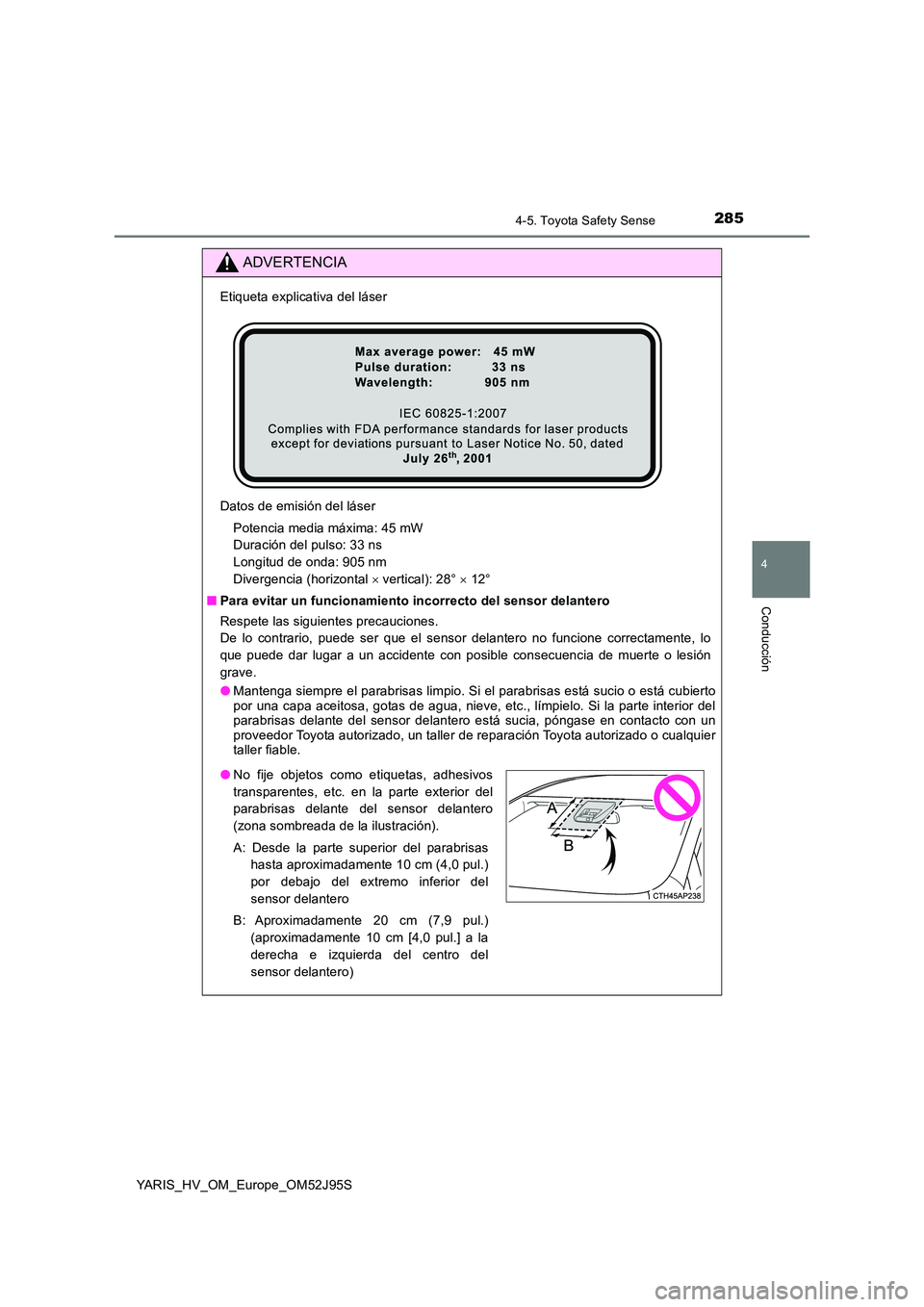

Page 285 of 664

2854-5. Toyota Safety Sense
4
Conducción
YARIS_HV_OM_Europe_OM52J95S
ADVERTENCIA
Etiqueta explicativa del láser
Datos de emisión del láser
Potencia media máxima: 45 mW
Duración del pulso: 33 ns
Longitud de onda: 905 nm
Divergencia (horizontal vertical): 28° 12°
■ Para evitar un funcionamiento incorrecto del sensor delantero
Respete las siguientes precauciones.
De lo contrario, puede ser que el sensor delantero no funcione correctamente, lo
que puede dar lugar a un accidente con posible consecuencia de muerte o lesión
grave.
● Mantenga siempre el parabrisas limpio. Si el parabrisas está sucio o está cubierto por una capa aceitosa, gotas de agua, nieve, etc., límpielo. Si la parte interior delparabrisas delante del sensor delantero está sucia, póngase en contacto con unproveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquiertaller fiable.
● No fije objetos como etiquetas, adhesivos
transparentes, etc. en la parte exterior del
parabrisas delante del sensor delantero
(zona sombreada de la ilustración).
A: Desde la parte superior del parabrisas
hasta aproximadamente 10 cm (4,0 pul.)
por debajo del extremo inferior del
sensor delantero
B: Aproximadamente 20 cm (7,9 pul.)
(aproximadamente 10 cm [4,0 pul.] a la
derecha e izquierda del centro del
sensor delantero)

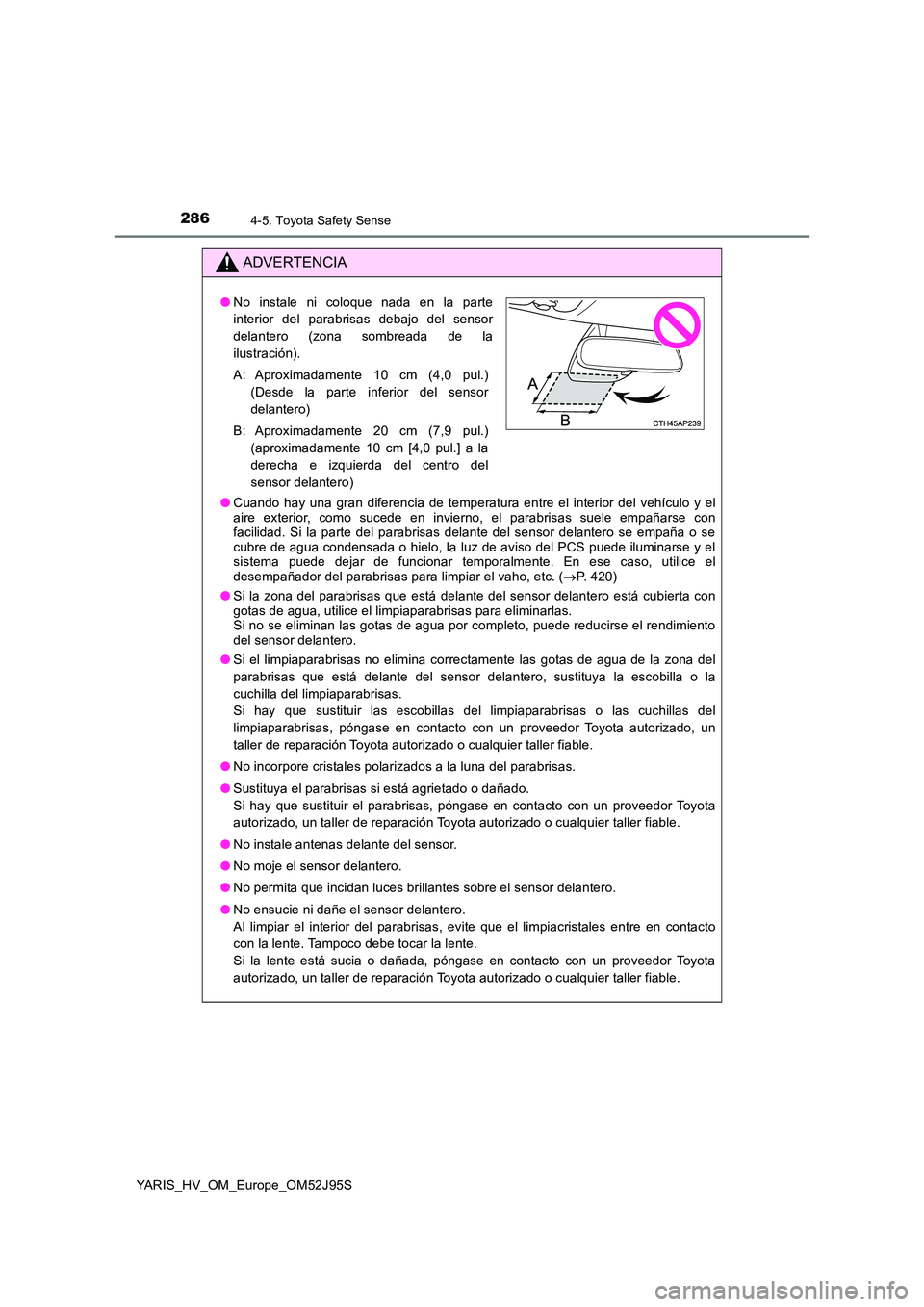

Page 286 of 664

2864-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J95S
ADVERTENCIA
●Cuando hay una gran diferencia de temperatura entre el interior del vehículo y el aire exterior, como sucede en invierno, el parabrisas suele empañarse confacilidad. Si la parte del parabrisas delante del sensor delantero se empaña o secubre de agua condensada o hielo, la luz de aviso del PCS puede iluminarse y elsistema puede dejar de funcionar temporalmente. En ese caso, utilice el desempañador del parabrisas para limpiar el vaho, etc. ( P. 420)
● Si la zona del parabrisas que está delante del sensor delantero está cubierta con gotas de agua, utilice el limpiaparabrisas para eliminarlas.Si no se eliminan las gotas de agua por completo, puede reducirse el rendimientodel sensor delantero.
● Si el limpiaparabrisas no elimina correctamente las gotas de agua de la zona del
parabrisas que está delante del sensor delantero, sustituya la escobilla o la
cuchilla del limpiaparabrisas.
Si hay que sustituir las escobillas del limpiaparabrisas o las cuchillas del
limpiaparabrisas, póngase en contacto con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
● No incorpore cristales polarizados a la luna del parabrisas.
● Sustituya el parabrisas si está agrietado o dañado.
Si hay que sustituir el parabrisas, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
● No instale antenas delante del sensor.
● No moje el sensor delantero.
● No permita que incidan luces brillantes sobre el sensor delantero.
● No ensucie ni dañe el sensor delantero.
Al limpiar el interior del parabrisas, evite que el limpiacristales entre en contacto
con la lente. Tampoco debe tocar la lente.
Si la lente está sucia o dañada, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
● No instale ni coloque nada en la parte
interior del parabrisas debajo del sensor
delantero (zona sombreada de la
ilustración).
A: Aproximadamente 10 cm (4,0 pul.)
(Desde la parte inferior del sensor
delantero)
B: Aproximadamente 20 cm (7,9 pul.)
(aproximadamente 10 cm [4,0 pul.] a la
derecha e izquierda del centro del
sensor delantero)

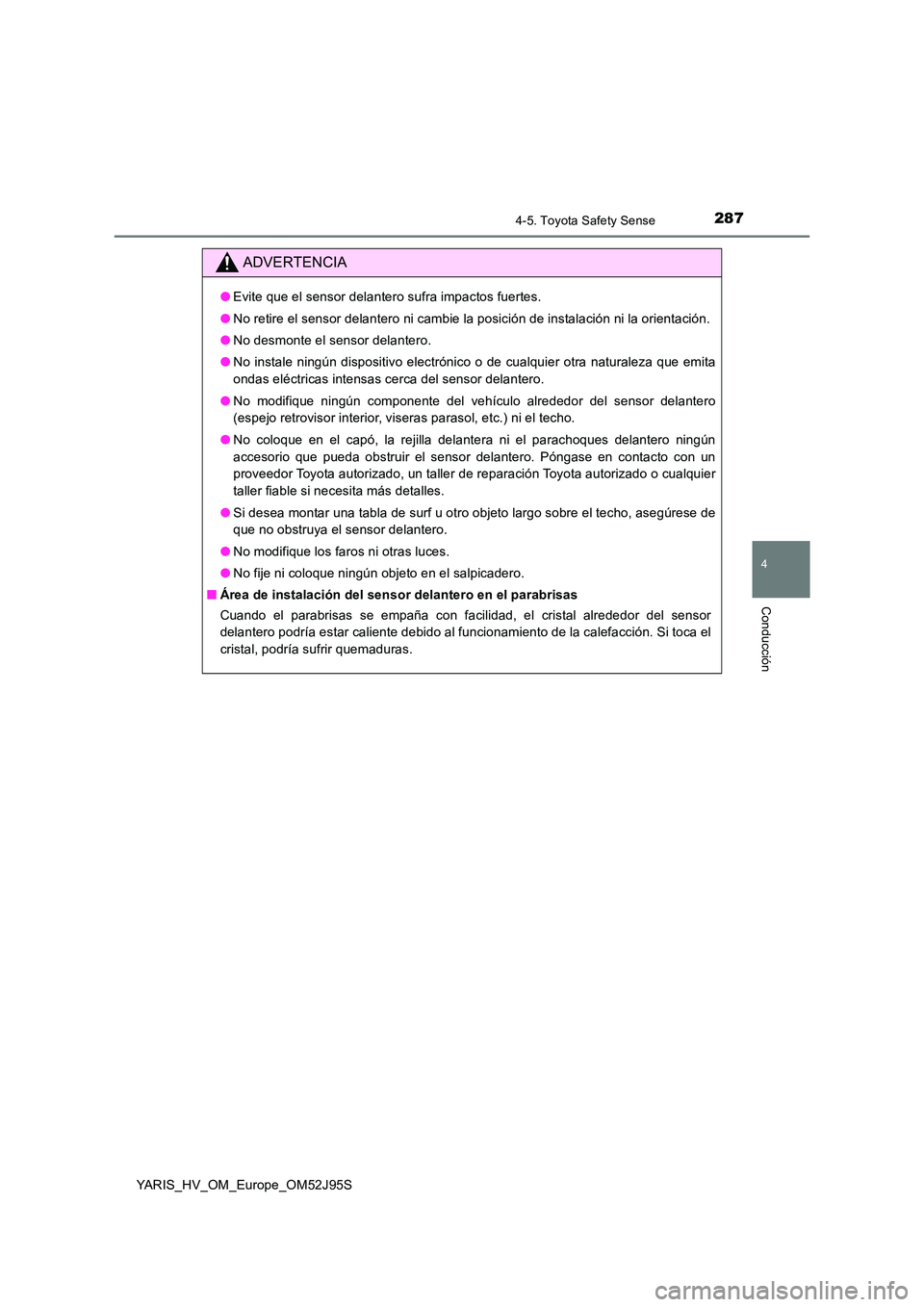

Page 287 of 664

2874-5. Toyota Safety Sense
4
Conducción
YARIS_HV_OM_Europe_OM52J95S
ADVERTENCIA
●Evite que el sensor delantero sufra impactos fuertes.
● No retire el sensor delantero ni cambie la posición de instalación ni la orientación.
● No desmonte el sensor delantero.
● No instale ningún dispositivo electrónico o de cualquier otra naturaleza que emita
ondas eléctricas intensas cerca del sensor delantero.
● No modifique ningún componente del vehículo alrededor del sensor delantero
(espejo retrovisor interior, viseras parasol, etc.) ni el techo.
● No coloque en el capó, la rejilla delantera ni el parachoques delantero ningún
accesorio que pueda obstruir el sensor delantero. Póngase en contacto con un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable si necesita más detalles.
● Si desea montar una tabla de surf u otro objeto largo sobre el techo, asegúrese de
que no obstruya el sensor delantero.
● No modifique los faros ni otras luces.
● No fije ni coloque ningún objeto en el salpicadero.
■ Área de instalación del sensor delantero en el parabrisas
Cuando el parabrisas se empaña con facilidad, el cristal alrededor del sensor
delantero podría estar caliente debido al funcionamiento de la calefacción. Si toca el
cristal, podría sufrir quemaduras.

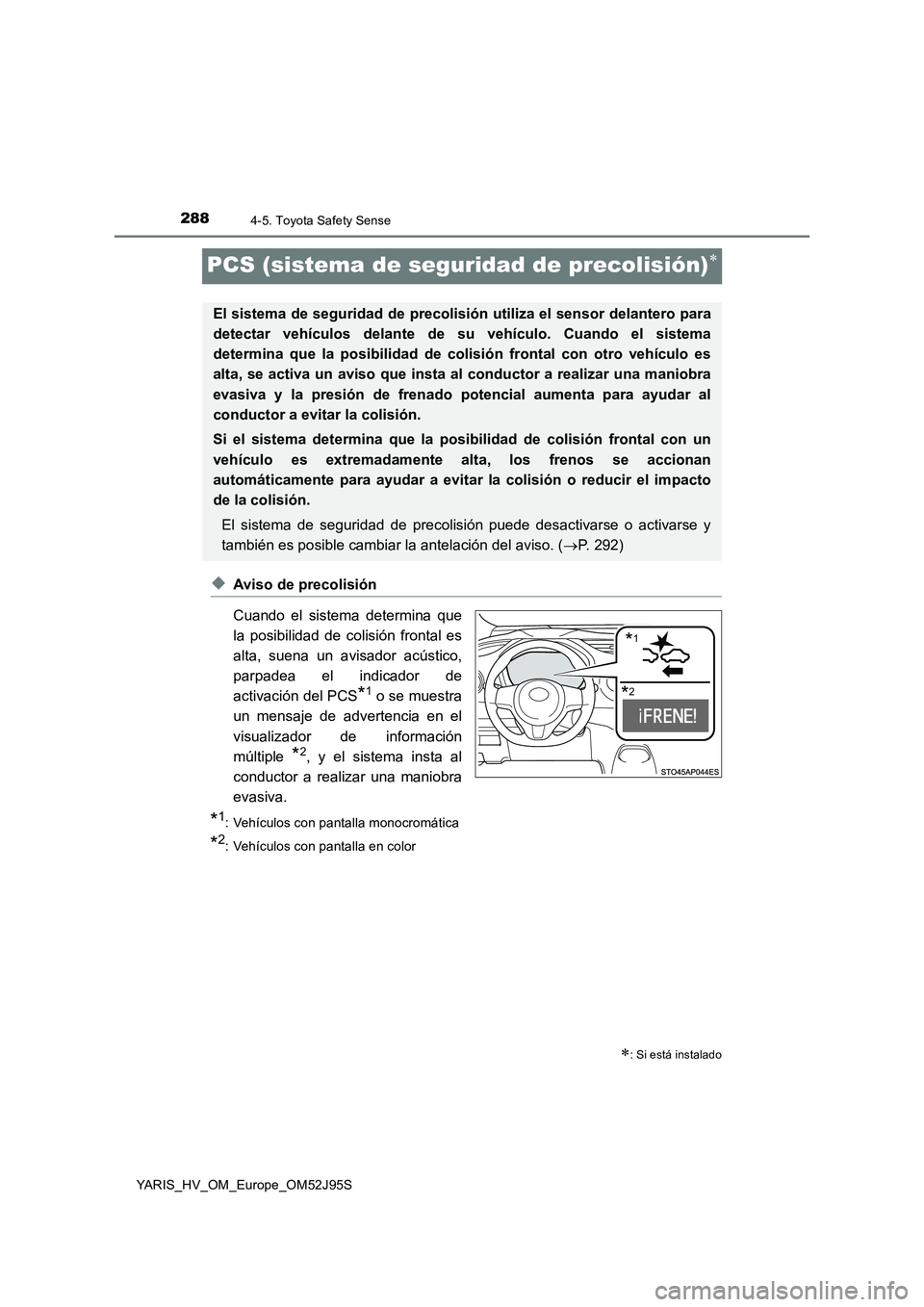

Page 288 of 664

2884-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J95S
PCS (sistema de seguridad de precolisión)
◆Aviso de precolisión
Cuando el sistema determina que
la posibilidad de colisión frontal es
alta, suena un avisador acústico,
parpadea el indicador de
activación del PCS*1 o se muestra
un mensaje de advertencia en el
visualizador de información
múltiple *2, y el sistema insta al
conductor a realizar una maniobra
evasiva.
*1 : Vehículos con pantalla monocromática
*2: Vehículos con pantalla en color
: Si está instalado
El sistema de seguridad de precolisión utiliza el sensor delantero para
detectar vehículos delante de su vehículo. Cuando el sistema
determina que la posibilidad de colisión frontal con otro vehículo es
alta, se activa un aviso que insta al conductor a realizar una maniobra
evasiva y la presión de frenado potencial aumenta para ayudar al
conductor a evitar la colisión.
Si el sistema determina que la posibilidad de colisión frontal con un
vehículo es extremadamente alta, los frenos se accionan
automáticamente para ayudar a evitar la colisión o reducir el impacto
de la colisión.
El sistema de seguridad de precolis ión puede desactivarse o activarse y
también es posible cambiar la antelación del aviso. ( P. 292)
*1
*2

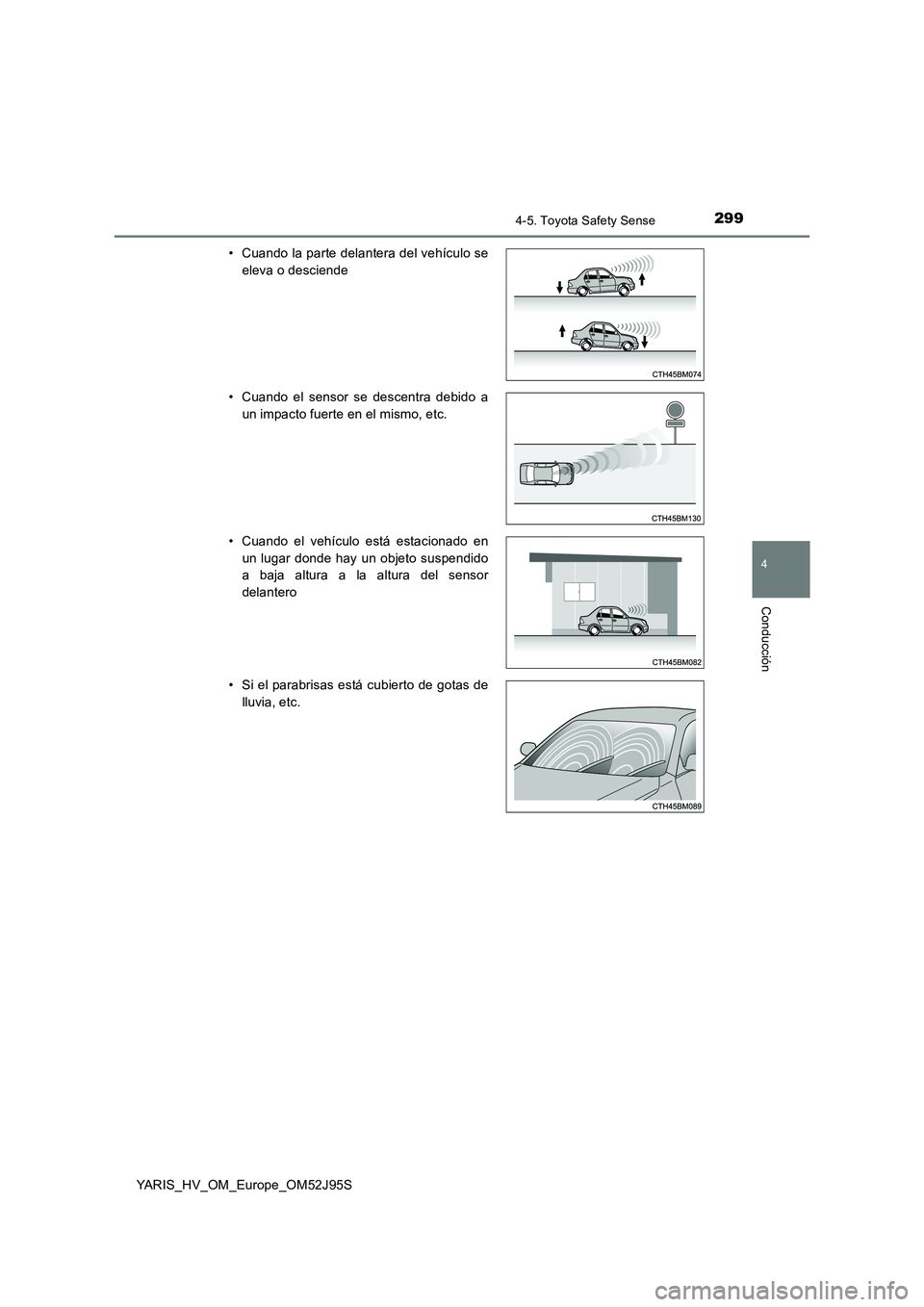

Page 299 of 664
2994-5. Toyota Safety Sense
4
Conducción
YARIS_HV_OM_Europe_OM52J95S
• Cuando la parte delantera del vehículo se
eleva o desciende
• Cuando el sensor se descentra debido a
un impacto fuerte en el mismo, etc.
• Cuando el vehículo está estacionado en
un lugar donde hay un objeto suspendido
a baja altura a la altura del sensor
delantero
• Si el parabrisas está cubierto de gotas de
lluvia, etc.

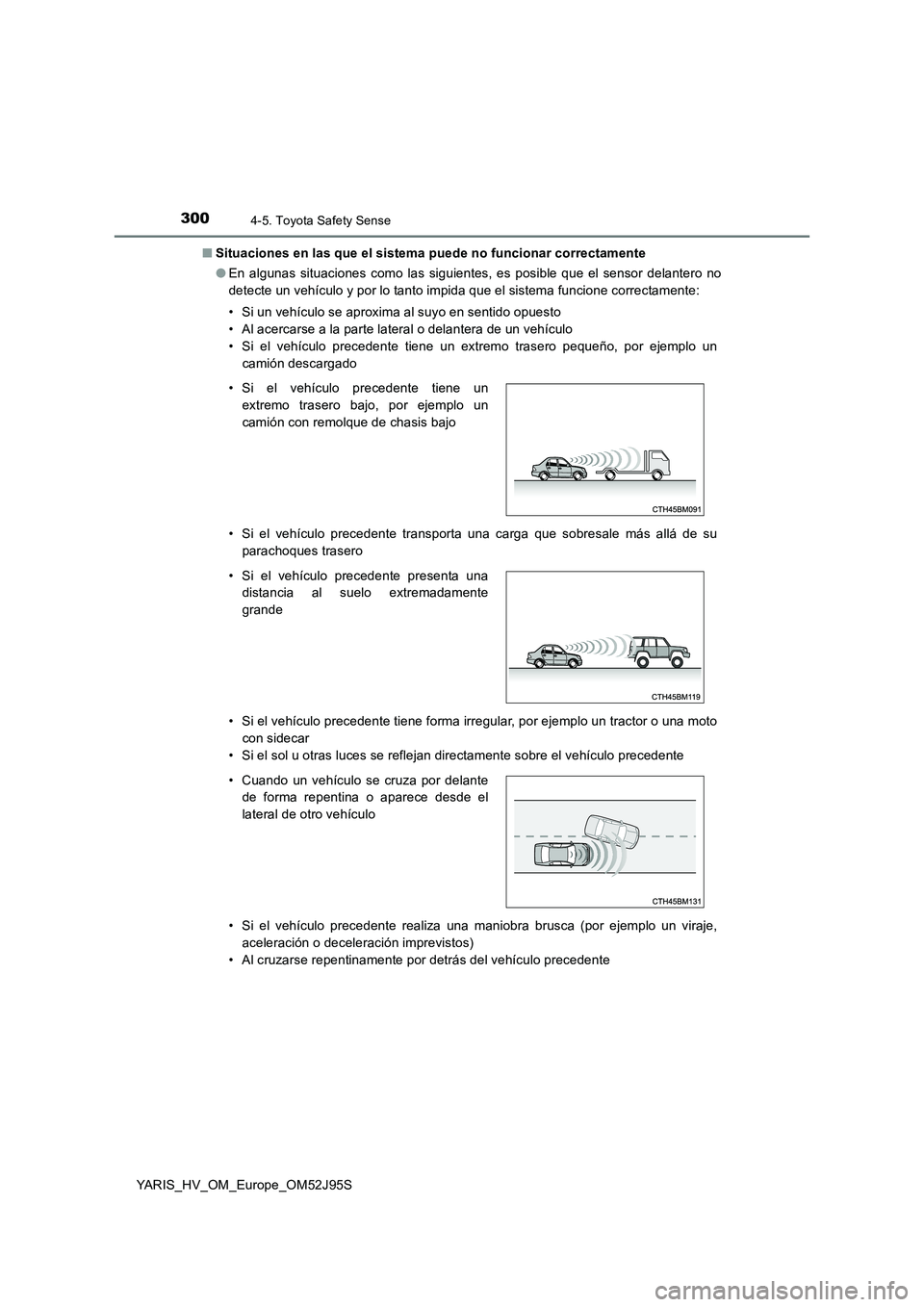

Page 300 of 664

3004-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J95S
■ Situaciones en las que el sistema puede no funcionar correctamente
● En algunas situaciones como las siguientes, es posible que el sensor delantero no
detecte un vehículo y por lo tanto impida que el sistema funcione correctamente:
• Si un vehículo se aproxima al suyo en sentido opuesto
• Al acercarse a la parte lateral o delantera de un vehículo
• Si el vehículo precedente tiene un extremo trasero pequeño, por ejemplo un
camión descargado
• Si el vehículo precedente transporta una carga que sobresale más allá de su
parachoques trasero
• Si el vehículo precedente tiene forma irregular, por ejemplo un tractor o una moto
con sidecar
• Si el sol u otras luces se reflejan directamente sobre el vehículo precedente
• Si el vehículo precedente realiza una maniobra brusca (por ejemplo un viraje,
aceleración o deceleración imprevistos)
• Al cruzarse repentinamente por detrás del vehículo precedente
• Si el vehículo precedente tiene un
extremo trasero bajo, por ejemplo un
camión con remolque de chasis bajo
• Si el vehículo precedente presenta una
distancia al suelo extremadamente
grande
• Cuando un vehículo se cruza por delante
de forma repentina o aparece desde el
lateral de otro vehículo

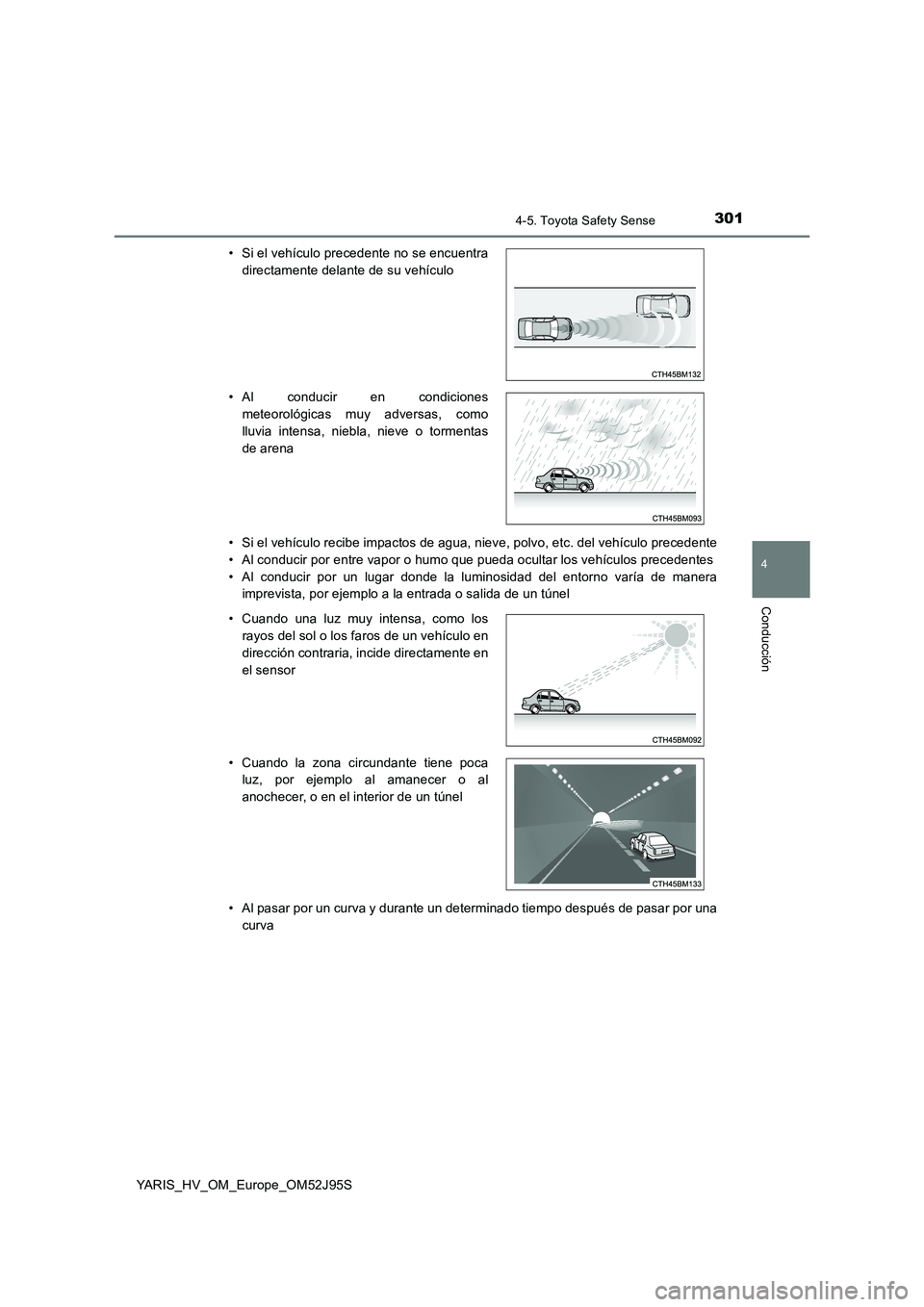

Page 301 of 664
3014-5. Toyota Safety Sense
4
Conducción
YARIS_HV_OM_Europe_OM52J95S
• Si el vehículo recibe impactos de agua, nieve, polvo, etc. del vehículo precedente
• Al conducir por entre vapor o humo que pueda ocultar los vehículos precedentes
• Al conducir por un lugar donde la luminosidad del entorno varía de manera
imprevista, por ejemplo a la entrada o salida de un túnel
• Al pasar por un curva y durante un determinado tiempo después de pasar por una
curva
• Si el vehículo precedente no se encuentra
directamente delante de su vehículo
• Al conducir en condiciones
meteorológicas muy adversas, como
lluvia intensa, niebla, nieve o tormentas
de arena
• Cuando una luz muy intensa, como los
rayos del sol o los faros de un vehículo en
dirección contraria, incide directamente en
el sensor
• Cuando la zona circundante tiene poca
luz, por ejemplo al amanecer o al
anochecer, o en el interior de un túnel

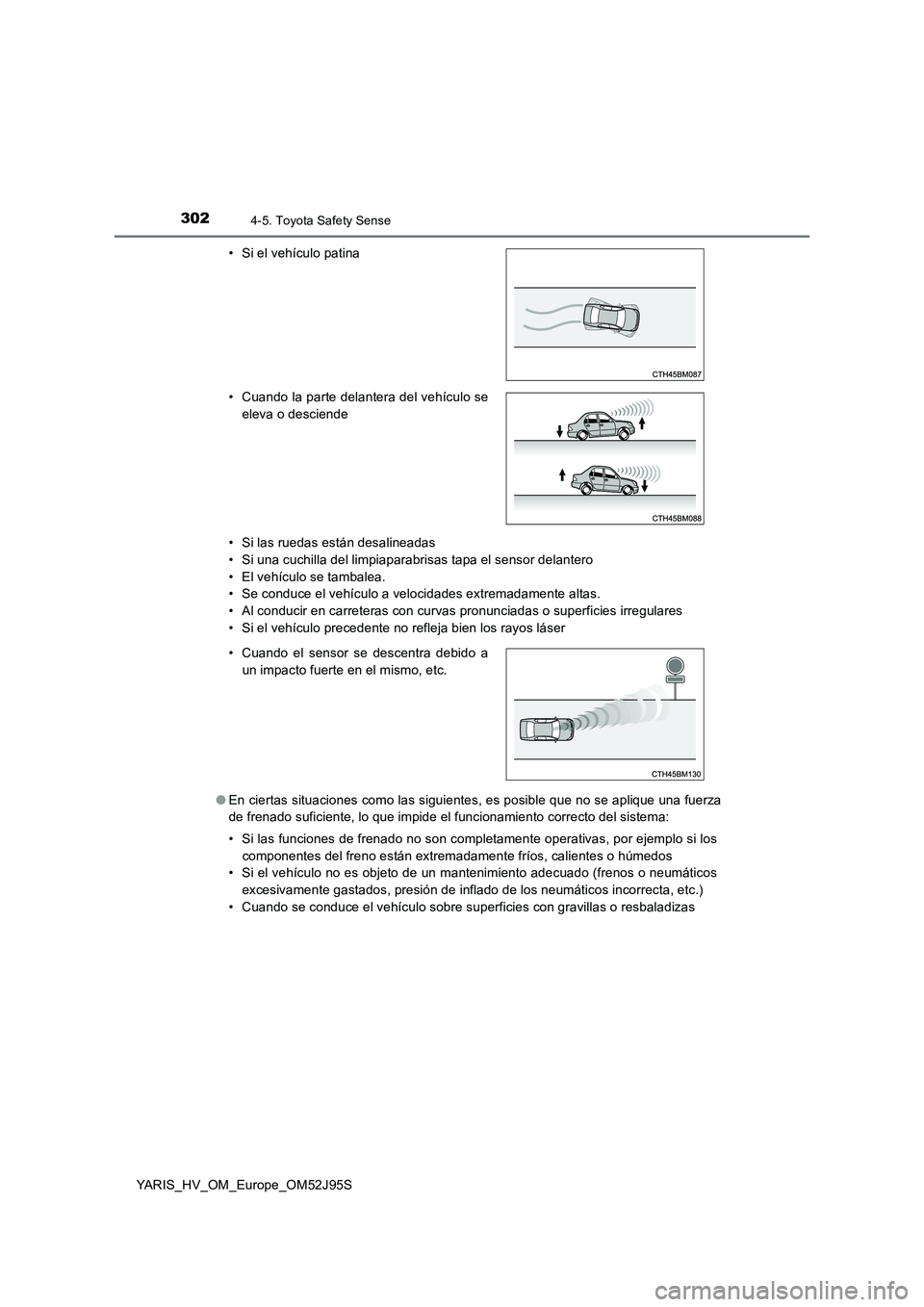

Page 302 of 664

3024-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52J95S
• Si las ruedas están desalineadas
• Si una cuchilla del limpiaparabrisas tapa el sensor delantero
• El vehículo se tambalea.
• Se conduce el vehículo a velocidades extremadamente altas.
• Al conducir en carreteras con curvas pronunciadas o superficies irregulares
• Si el vehículo precedente no refleja bien los rayos láser
● En ciertas situaciones como las siguientes, es posible que no se aplique una fuerza
de frenado suficiente, lo que impide el funcionamiento correcto del sistema:
• Si las funciones de frenado no son completamente operativas, por ejemplo si los
componentes del freno están extremadamente fríos, calientes o húmedos
• Si el vehículo no es objeto de un mantenimiento adecuado (frenos o neumáticos
excesivamente gastados, presión de inflado de los neumáticos incorrecta, etc.)
• Cuando se conduce el vehículo sobre superficies con gravillas o resbaladizas
• Si el vehículo patina
• Cuando la parte delantera del vehículo se
eleva o desciende
• Cuando el sensor se descentra debido a
un impacto fuerte en el mismo, etc.
