2018 TOYOTA PROACE Instruksjoner for bruk (in Norwegian)

297
Proace_no_Chap08_En-cas-de-panne_ed01-2016
F Du får tilgang til reservehjulet bakfra.F Lukk opp de sidehengslede bakdørene med glassvinduer eller bakluken, alt etter
hva slags konfigurasjon ditt kjøretøy har.F
Finn frem til skruen til holderen, i terskelen
i bakre dør.
F
Skru løs bolten ved hjelp av sveiven for demontering av hjul (ca. 14 omdreininger)
helt til reservehjulsholderen har kommet
langt nok ned til at kroken kan firgjøres.
Tilgang til reservehjulet
F Dersom bilen er utstyrt med tilhenger, løft bilens bakre del (dette skal gjøres i
punkt B ) ved hjelp av jekken helt til du
har tilstrekkelig med plass for å ta ut
reservehjulet.
Demontere
For å unngå utilsiktet åpning av (den)
elektrisk(e) sidedøren/dører, deaktiver
funksjonen " Adgang med pakker i
hendene " i menyen for konfigurasjon
av bilen.
For mer informasjon om Sparkaktivert
åpning og lukking av sidedører, se
relevant seksjon.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29730/06/2016 17:00
8
Hvis en feil oppstår

298
Proace_no_Chap08_En-cas-de-panne_ed01-2016
F Fjern holderen fra kroken og plasser reservehjulet i nærheten av det hjulet som
skal skiftes ut.
Tilbakemontere
F Anbring hjulet foran holderen.F Hjulet monteres progressivt på holderen ved vekslende bevegelser (fra venstre til
høyre) helt til sonen for feste av kroken er
frigjort.
F
Fest holderen med kroken, og skru tilbake skruen med sveiven for demontering, helt
til bolten er blokkert.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29830/06/2016 17:00
Hvis en feil oppstår

299
Proace_no_Chap08_En-cas-de-panne_ed01-2016
F Dersom bilen har stålfelger, fjern
hjulkapselen ved hjelp av verktøyet 3.
F Dersom bilen har aluminiumsfelger, fjern navkoppen over hver bolt ved hjelp av
verktøyet 3.
F
Dersom bilen er utstyrt med overgang 4 ,
monter denne på hjulnøkkelen 1 for å løsne
på hjulbolten.
F
Deblokker (uten å fjerne dem) de andre
boltene, kun med hjulnøkkelen 1 .F
Plasser sålen til jekken på bakken, og
forsikre deg om at den er loddrett i forhold
til festet A eller
B i understellet, nærmest
hjulet som skal skiftes ut.
Demontering av hjulet
Parkering av bilen
Stopp bilen på et sted der den ikke forstyrrer trafikken.
I den grad det lar seg gjøre, skal bilen settes på et
vannrett, stabilt underlag der den ikke glir.
Bruk ikke:- jekken til annet enn løft av bilen,- en annen jekk enn den som leveres av fabrikanten.
Dersom bilen er utstyrt men manuell
girkasse, sett bilen i førstegir, og skur
av tenningen for å blokkere hjulene.
Dersom bilen er utstyrt med automatisk
girkasse, sett givelgeren i posisjon P
,
og skru av tenningen for å blokkere
hjulene.
Dersom bilen er utstyrt med elektronisk
styrt girkasse, plasser givelgeren i
posisjon A og skur av tenningen for å
blokkere hjulene.
Trekk til parkeringsbremsen, og
sjekk at lampen for dette lyser i
instrumentpanelet.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk en
støttebukk.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29930/06/2016 17:00
8
Hvis en feil oppstår

300
Proace_no_Chap08_En-cas-de-panne_ed01-2016
Påse at jekken er stabil. Dersom underlaget er glatt eller ustabilt, er det en risiko for at jekken glir og faller sammen - Risiko for skader!
Påse at jekken kun plasserer på festene A eller B under bilen, og at bilens kontaktsone
er forsvarlig sentrert under jekken. Hvis ikke, er det en risiko for at bilen skades eller/og at
jekken faller sammen - Risisko for skade! F
Fjern hjulboltene og oppbevar dem på et rent sted.
F Fjern hjulet.
F Fold ut jekken 2 ved hjelp av skiftenøkkelen slik at jekkens hode kommer i kontakt med det
festet A eller B som brukes: kontaktsonen A eller B på bilen, skal befinne seg i den midtre
delen av jekkens hode.
F
Løft opp bilen ved hjelp av hjulnøkkelen 1 til det er tilstrekkelig plass mellom hjulet og bakken
for montering av reservehjulet (ikke punktert).
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 30030/06/2016 17:00
Hvis en feil oppstår

301
Proace_no_Chap08_En-cas-de-panne_ed01-2016
Montering av hjulet
F Plasser hjulet på navet.F Stram til boltene for hånd.F Dersom bilen er utstyrt med låsbar hjulbolt, foreta en første tiltrekking av denne ved
hjelp av hjulnøkkelen 1 med overgangen 4.
F
Foreta en første tiltrekking av de andre boltene ved hjelp av hjulnøkkelen 1 uten
overgangen. F
Før bilen ned.F Fold sammen jekken 2 og fjern den.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 30130/06/2016 17:00
8
Hvis en feil oppstår

302
Proace_no_Chap08_En-cas-de-panne_ed01-2016
F Dersom bilen er utstyrt med låsbar hjulbolt,
trekk den til ved hjelp av hjulnøkkelen 1
med overgangen 4 .
F
Tiltrekk de andre boltene ved hjelp av hjulnøkkelen 1 uten overgangen.
F Plasser verktøyet i verktøykassen.
Dekktrykket står oppført på denne etiketten.
Etter skifte av hjul
Plas ser det punkterte hjulet korrekt i
holderen.
Få skruene strammet til og trykket i
reservehjulet kontrollert av autorisert
Toyota-forhandler/verksted eller
en annen behørig kvalifisert og
profesjonelt utstyrt faginstans.
Få det defekte hjulet reparert og
tilbakemonter det på bilen så snart
som mulig.
Hvis ditt kjøretøy har et varselsystem
for dekktrykk, kontroller lufttrykket i
dekkene og tilbakestill systemet.
Tyre Pressure Warning
System (TPWS)
Reservehjul i stål er ikke utstyrt med
sensor.
Hjul med hjulkapsel
Ved tilbakemontering av hjulet:
Tilbakemonter hjulkapselen. begynn
med å plassere innsnittet over for
ventilen, og trykk deretter rundt hele
med hånden.
For ytterligere informasjon om
Dekktrykkvarsler
, se tilsvarende
avsnitt.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 30230/06/2016 17:00
Hvis en feil oppstår

303
Proace_no_Chap08_En-cas-de-panne_ed01-2016

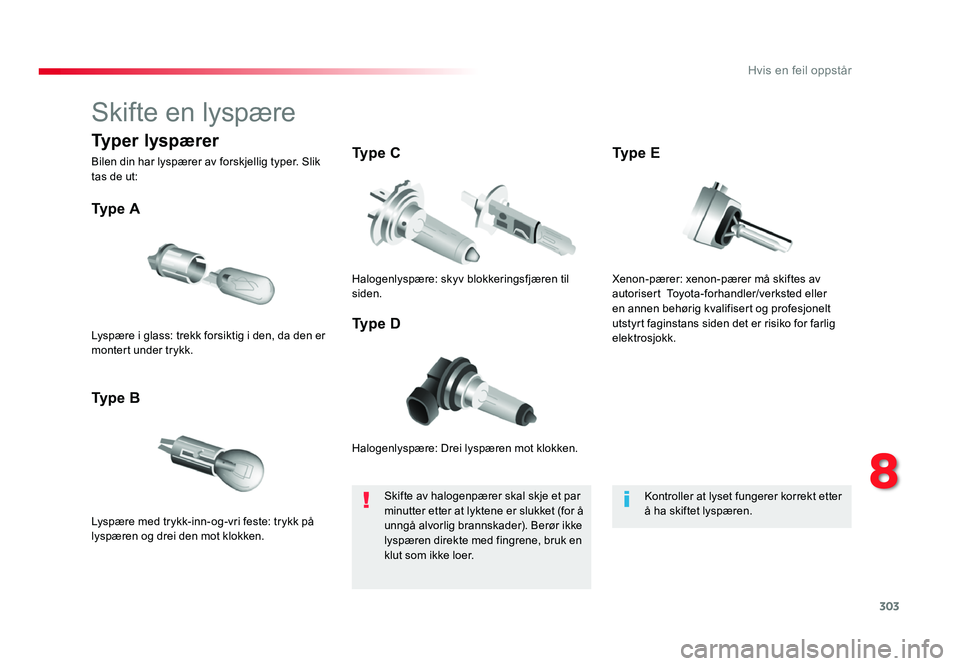

Skifte en lyspære
Halogenlyspære: Drei lyspæren mot klokken.
Ty p e A
Lyspære med trykk-inn-og-vri feste: trykk på
lyspæren og drei den mot klokken.
Ty p e BTy p e C
Ty p e D
Lyspære i glass: trekk forsiktig i den, da den er
montert under trykk.
Halogenlyspære: skyv blokkeringsfjæren til
siden.
Skifte av halogenpærer skal skje et par
minutter etter at lyktene er slukket (for å
unngå alvorlig brannskader). Berør ikke
lyspæren direkte med fingrene, bruk en
klut som ikke loer. Kontroller at lyset fungerer korrekt etter
å ha skiftet lyspæren.
Typer lyspærer
Bilen din har lyspærer av forskjellig typer. Slik
tas de ut:
Xenon-pærer: xenon-pærer må skiftes av
autorisert Toyota-forhandler/verksted eller
en annen behørig kvalifisert og profesjonelt
utstyrt faginstans siden det er risiko for farlig
elektrosjokk.Ty p e E
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 30330/06/2016 17:00
8
Hvis en feil oppstår

304
Proace_no_Chap08_En-cas-de-panne_ed01-2016
Frontlykter
Xenon-lyspærer
For ytterligere informasjon om Skifte av
lyspære , og spesielt om typene lyspære, se
tilsvarende avsnitt.
Halogenlyspærer
For ytterligere informasjon om Skifte av
lyspære, og spesielt om typene lyspærer, se
tilsvarende avsnitt.
Med pærene med bajonettsokkel av
typen H7... overhold plasseringen for å
være garantert god lyskvalitet.
Tå ke l ys
Ty p e D , H11 - 5 5 W
Under visse klimatiske forhold (lave
temperaturer, fuktighet), er det normalt
at det dannes dugg på innsiden av
lykteglassene; duggen forsvinner noen
minutter etter tenning av lyktene.
1.
Kjørelys / sidelamper (LED).2. Fjernlys Ty p e
C, H1- 5 5 W.
3. Nærlys Ty p e E, D8S 25W
4. Blinklys Ty p e B, PY21W-21W (ravgul).
1.
Kjørelys / sidelamper. Ty p e
A, P21- 5W
2. Fjernlys Ty p e C , H1- 55W
3. Nærlys. Ty p e C , H7- 5 5 W
4 . Blinklys, Ty p e B , PY21W-21W (ravgul)
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 30430/06/2016 17:00
