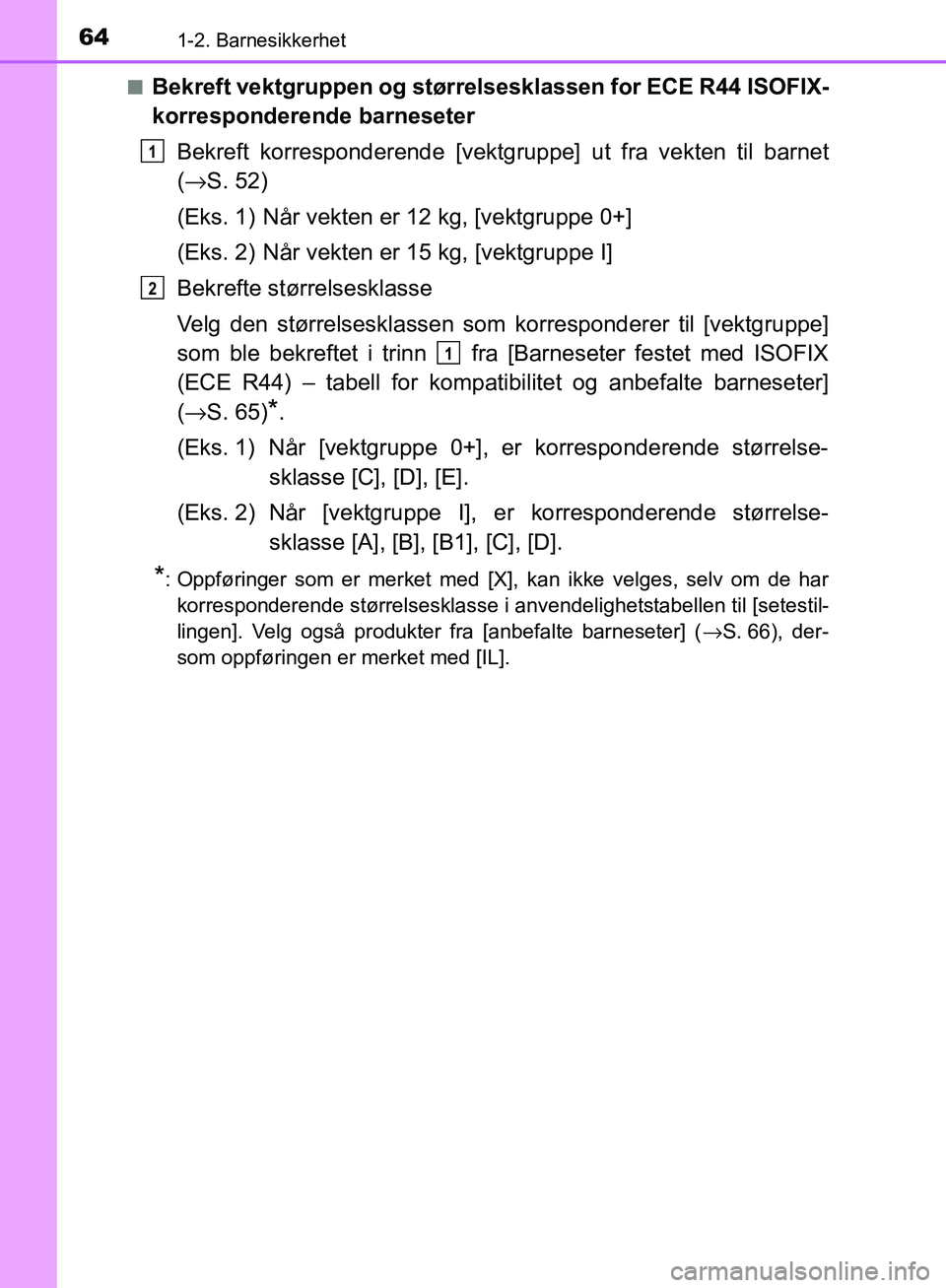

641-2. Barnesikkerhet
AVENSIS_OM20C79NOn
Bekreft vektgruppen og størrelsesklassen for ECE R44 ISOFIX-
korresponderende barneseter
Bekreft korresponderende [vektgru ppe] ut fra vekten til barnet
( → S. 52)
(Eks. 1) Når vekten er 12 kg, [vektgruppe 0+]
(Eks. 2) Når vekten er 15 kg, [vektgruppe I]
Bekrefte størrelsesklasse
Velg den størrelseskl assen som korresponderer til [vektgruppe]
som ble bekreftet i trinn fra [Barneseter festet med ISOFIX
(ECE R44) – tabell for kompatibilitet og anbefalte barneseter]
( → S. 65)
*.
(Eks. 1) Når [vektgruppe 0+], er korresponderende størrelse- sklasse [C], [D], [E].
(Eks. 2) Når [vektgruppe I], er korresponderende størrelse- sklasse [A], [B], [B1], [C], [D].
*: Oppføringer som er merket med [X], kan ikke velges, selv om de harkorresponderende størrelsesklasse i anvendelighetstabellen til [setestil-
lingen]. Velg også produkter fra [anbefalte barneseter] ( →S. 66), der-
som oppføringen er merket med [IL].
1
2
1
OM20C79NO.book Page 64 Tuesday, October 31, 2017 1:13 PM

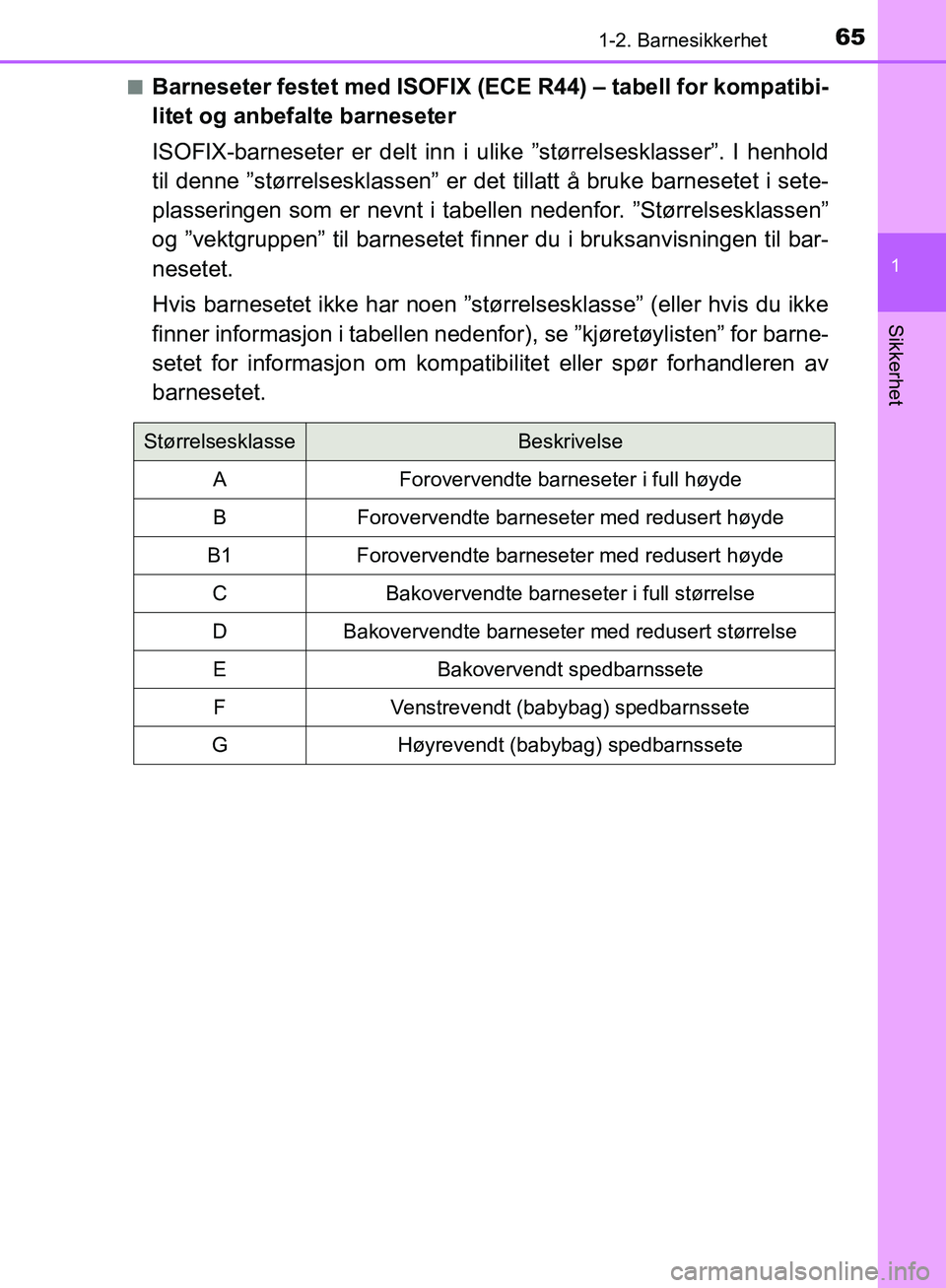

651-2. Barnesikkerhet
1
AVENSIS_OM20C79NO
Sikkerhet
nBarneseter festet med ISOFIX (ECE R44) – tabell for kompatibi-
litet og anbefalte barneseter
ISOFIX-barneseter er delt inn i ulike ”størrelsesklasser”. I henhold
til denne ”størrelsesklassen” er det tillatt å bruke barnesetet i sete-
plasseringen som er nevnt i tabe llen nedenfor. ”Størrelsesklassen”
og ”vektgruppen” til barnesetet finner du i bruksanvisningen til bar-
nesetet.
Hvis barnesetet ikke har noen ”størrelsesklasse” (eller hvis du ikke
finner informasjon i tabellen nedenfor), se ”kjøretøylisten” for barne-
setet for informasjon om kompatib ilitet eller spør forhandleren av
barnesetet.
StørrelsesklasseBeskrivelse
A Forovervendte barneseter i full høyde
B Forovervendte barneseter med redusert høyde
B1 Forovervendte barneseter med redusert høyde
C Bakovervendte barneseter i full størrelse
D Bakovervendte barneseter med redusert størrelse
E Bakovervendt spedbarnssete
F Venstrevendt (babybag) spedbarnssete
G Høyrevendt (babybag) spedbarnssete
OM20C79NO.book Page 65 Tuesday, October 31, 2017 1:13 PM

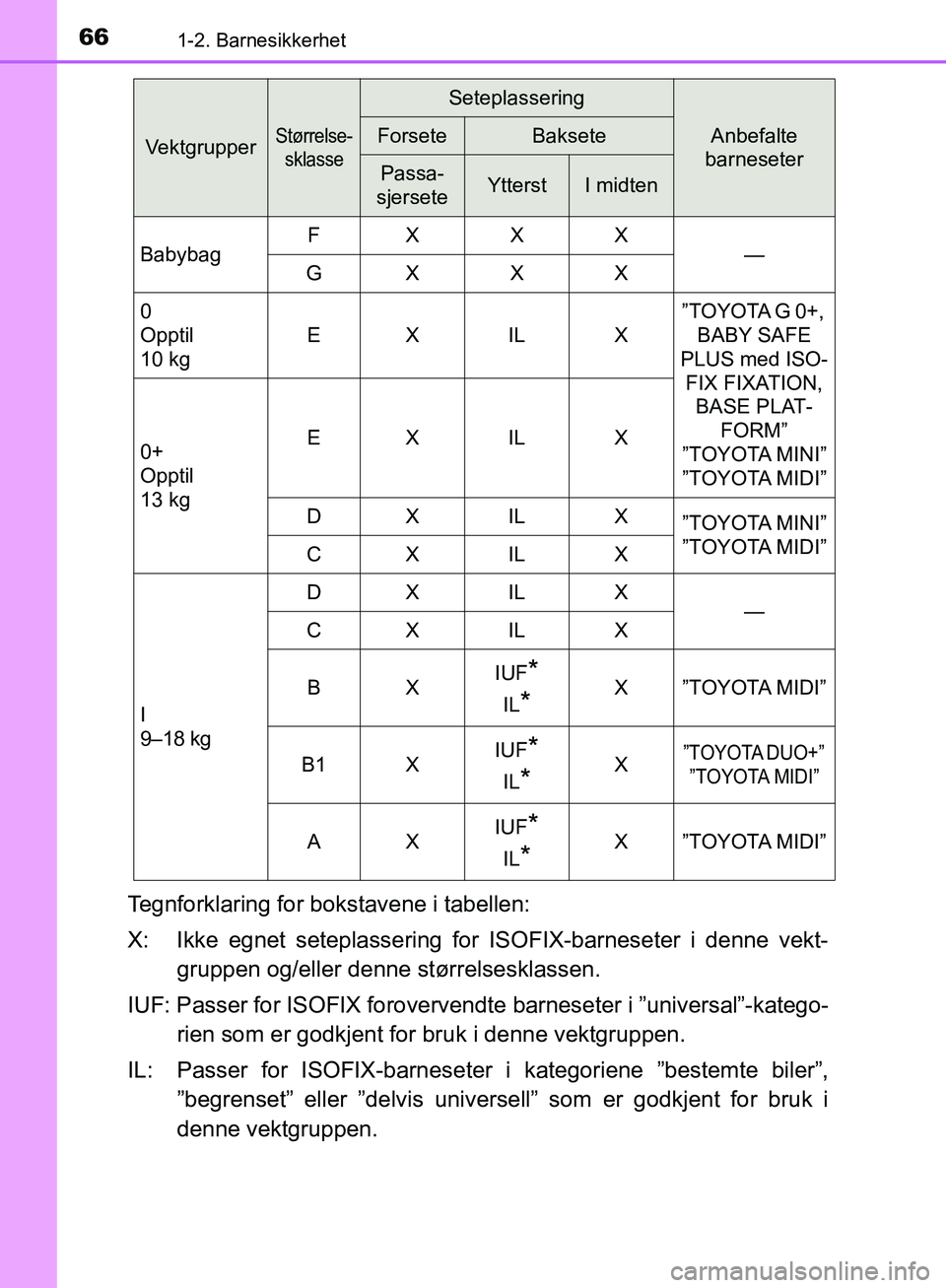

661-2. Barnesikkerhet
AVENSIS_OM20C79NO
Tegnforklaring for bokstavene i tabellen:
X: Ikke egnet seteplassering for ISOFIX-barneseter i denne vekt-gruppen og/eller denne størrelsesklassen.
IUF: Passer for ISOFIX forovervendte barneseter i ”universal”-katego- rien som er godkjent for bruk i denne vektgruppen.
IL: Passer for ISOFIX-barneseter i kategoriene ”bestemte biler”, ”begrenset” eller ”delvis universell” som er godkjent for bruk i
denne vektgruppen.
VektgrupperStørrelse-sklasse
Seteplassering
Anbefalte
barneseterForseteBaksete
Passa-
sjerseteYtterstI midten
Babybag FXXX
—
GXXX
0
Opptil
10 kg E X IL X
”TOYOTA G 0+,
BABY SAFE
PLUS med ISO- FIX FIXATION, BASE PLAT-
FORM”
”TOYOTA MINI”
”TOYOTA MIDI”
0+
Opptil
13 kg E X IL X
D X IL X ”TOYOTA MINI”
”TOYOTA MIDI”
C X IL X
I
9–18 kg D X IL X
—
C X IL X
BX IUF
*
IL*X ”TOYOTA MIDI”
B1 X IUF
*
IL*X”TOYOTA DUO+”
”TOYOTA MIDI”
AX IUF*
IL*X ”TOYOTA MIDI”
OM20C79NO.book Page 66 Tuesday, October 31, 2017 1:13 PM

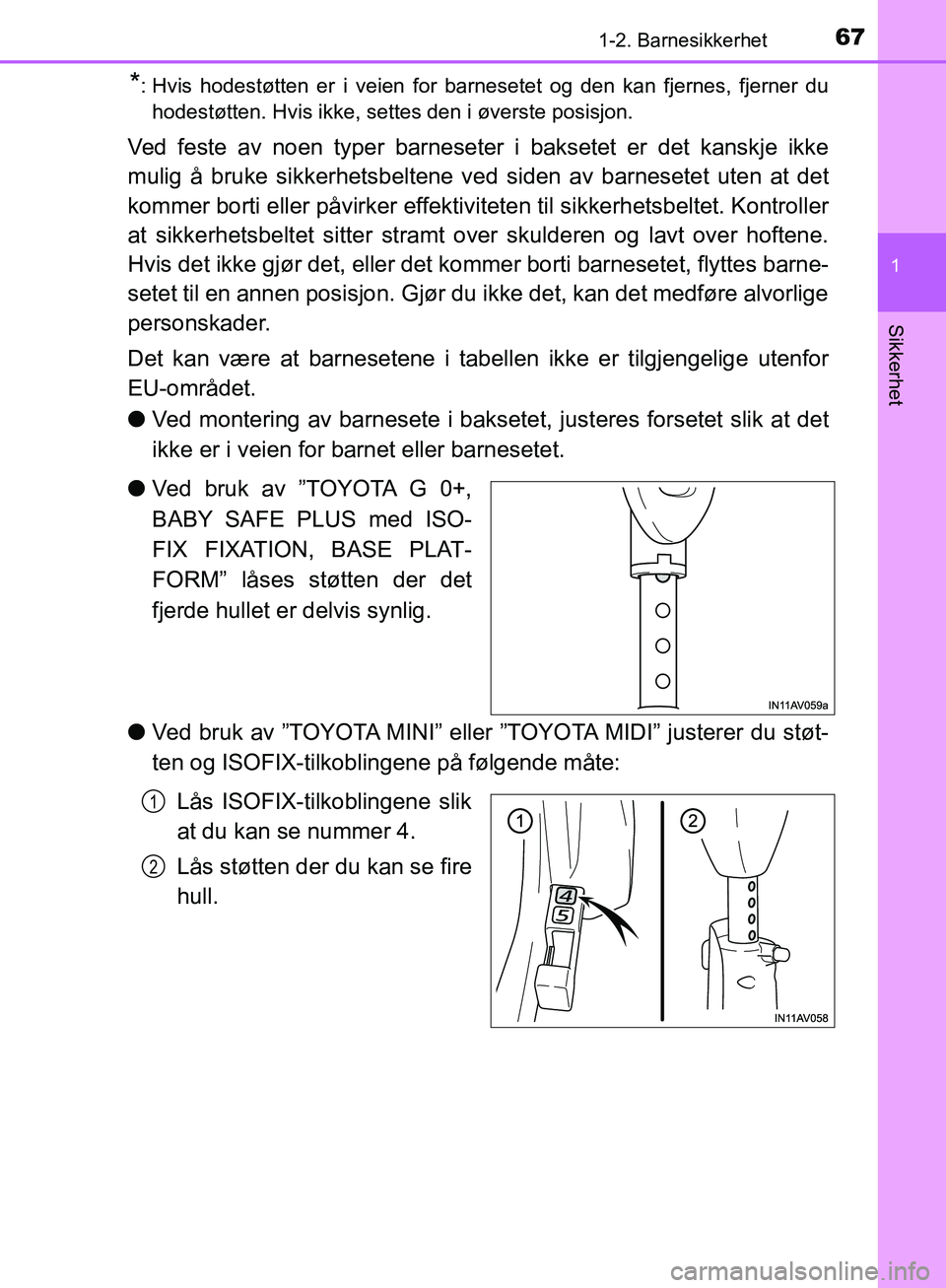

671-2. Barnesikkerhet
1
AVENSIS_OM20C79NO
Sikkerhet
*: Hvis hodestøtten er i veien for barnesetet og den kan fjernes, fjerner du
hodestøtten. Hvis ikke, settes den i øverste posisjon.
Ved feste av noen typer barneseter i baksetet er det kanskje ikke
mulig å bruke sikkerhetsbeltene ved siden av barnesetet uten at det
kommer borti eller påvirker effektiviteten til sikkerhetsbeltet. Kontroller
at sikkerhetsbeltet sitter stramt ov er skulderen og lavt over hoftene.
Hvis det ikke gjør det, eller det kommer borti barnesetet, flyttes barne-
setet til en annen posisjon. Gjør du ikke det, kan det medføre alvorlige
personskader.
Det kan være at barnesetene i tabellen ikke er tilgjengelige utenfor
EU-området.
l Ved montering av barnesete i baksetet , justeres forsetet slik at det
ikke er i veien for ba rnet eller barnesetet.
l Ved bruk av ”TOYOTA G 0+,
BABY SAFE PLUS med ISO-
FIX FIXATION, BASE PLAT-
FORM” låses støtten der det
fjerde hullet er delvis synlig.
l Ved bruk av ”TOYOTA MINI” eller ”TOYOTA MIDI” justerer du støt-
ten og ISOFIX-tilkoblingene på følgende måte:
Lås ISOFIX-tilkoblingene slik
at du kan se nummer 4.
Lås støtten der du kan se fire
hull.
1
2
OM20C79NO.book Page 67 Tuesday, October 31, 2017 1:13 PM

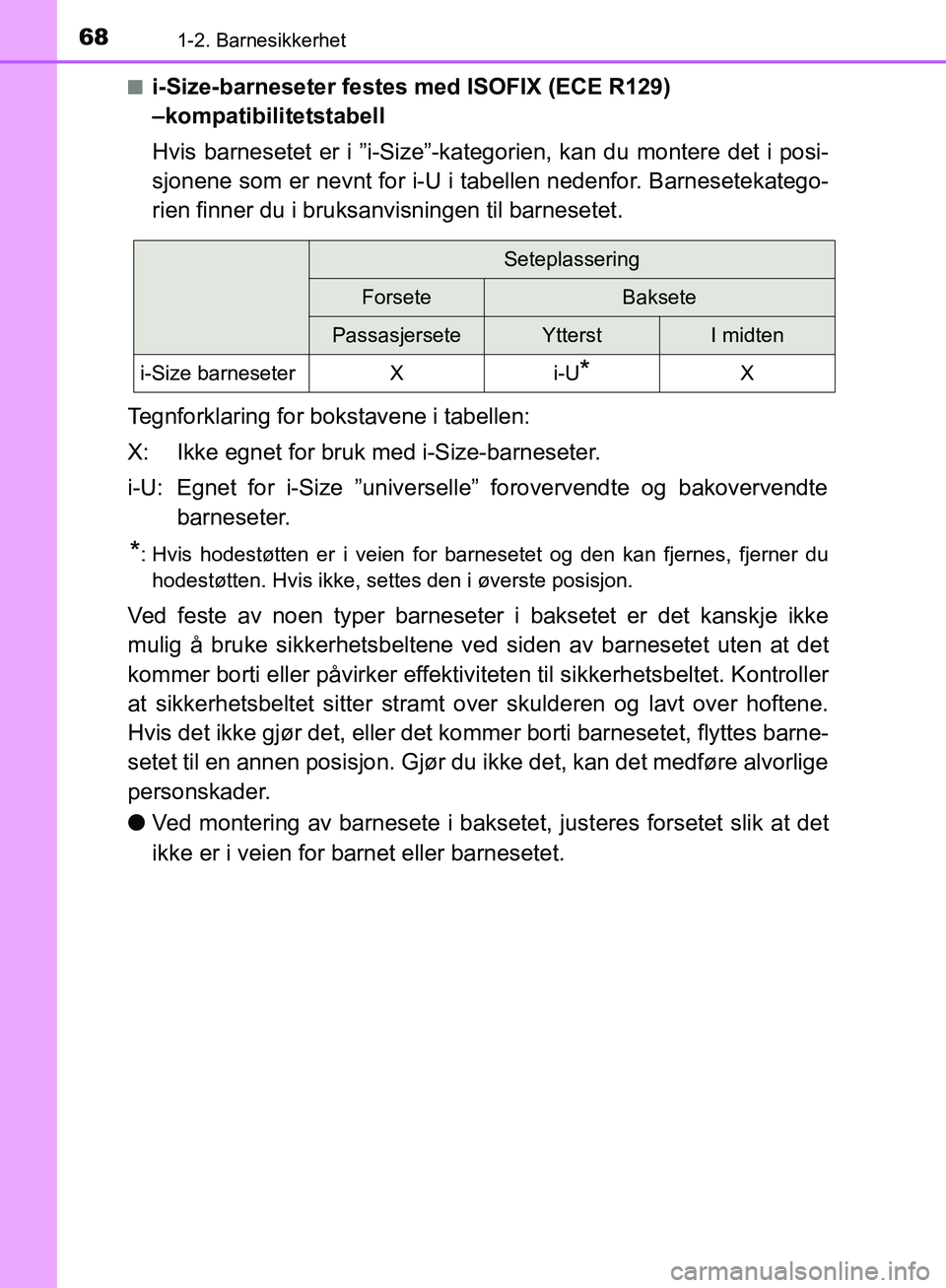

681-2. Barnesikkerhet
AVENSIS_OM20C79NOn
i-Size-barneseter festes med ISOFIX (ECE R129)
–kompatibilitetstabell
Hvis barnesetet er i ”i-Size”-kate
gorien, kan du montere det i posi-
sjonene som er nevnt for i-U i tabellen nedenfor. Barnesetekatego-
rien finner du i bruksanvisningen til barnesetet.
Tegnforklaring for bokstavene i tabellen:
X: Ikke egnet for bruk med i-Size-barneseter.
i-U: Egnet for i-Size ”universelle” forovervendte og bakovervendte barneseter.
*: Hvis hodestøtten er i veien for bar nesetet og den kan fjernes, fjerner du
hodestøtten. Hvis ikke, settes den i øverste posisjon.
Ved feste av noen typer barneseter i baksetet er det kanskje ikke
mulig å bruke sikkerhetsbeltene ved siden av barnesetet uten at det
kommer borti eller påvirker effektiviteten til sikkerhetsbeltet. Kontroller
at sikkerhetsbeltet sitter stramt ov er skulderen og lavt over hoftene.
Hvis det ikke gjør det, eller det kommer borti barnesetet, flyttes barne-
setet til en annen posisjon. Gjør du ikke det, kan det medføre alvorlige
personskader.
l Ved montering av barnesete i baksetet , justeres forsetet slik at det
ikke er i veien for ba rnet eller barnesetet.
Seteplassering
ForseteBaksete
PassasjerseteYtterstI midten
i-Size barneseterXi-U*X
OM20C79NO.book Page 68 Tuesday, October 31, 2017 1:13 PM

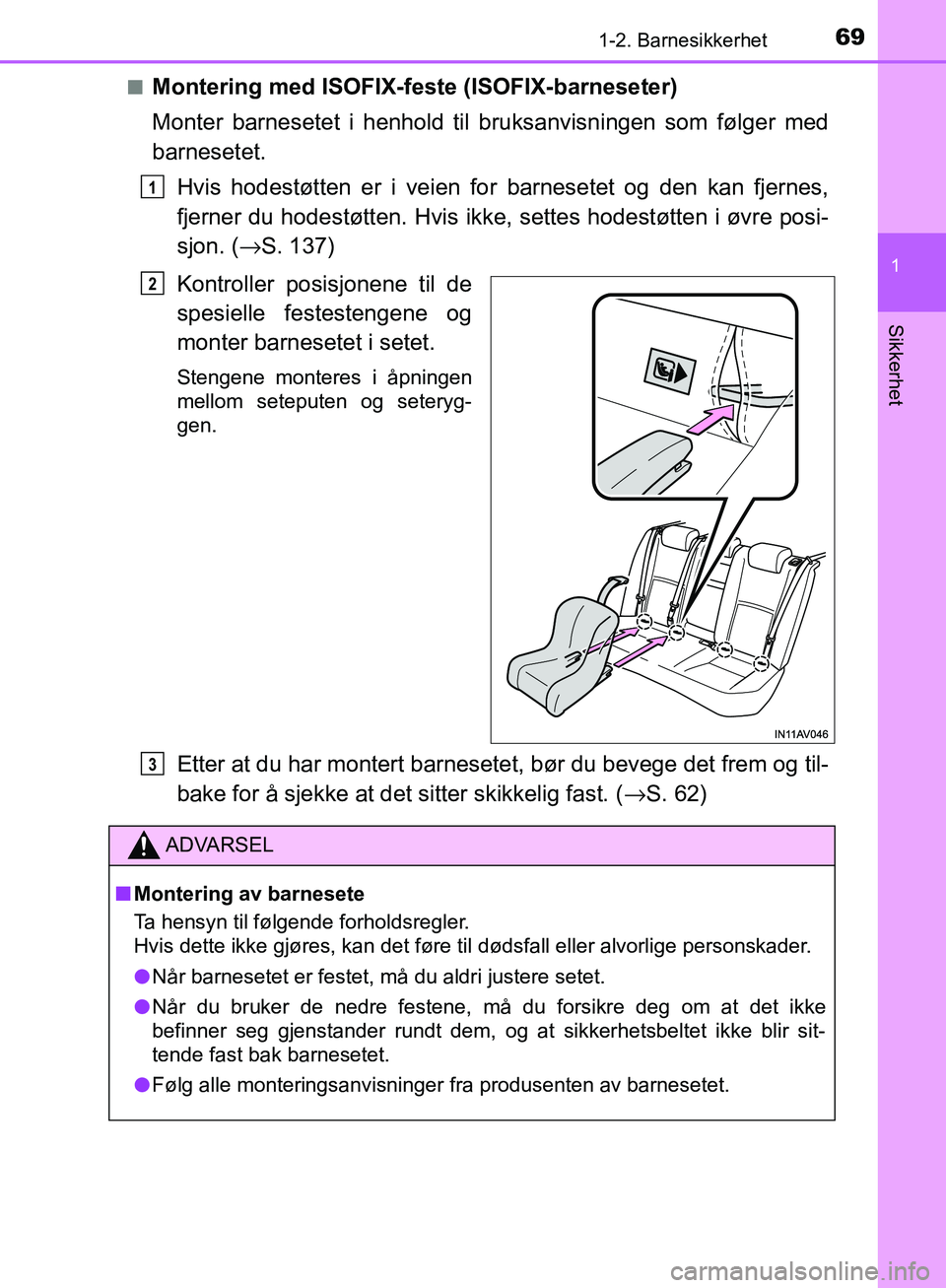

691-2. Barnesikkerhet
1
AVENSIS_OM20C79NO
Sikkerhet
nMontering med ISOFIX-feste (ISOFIX-barneseter)
Monter barnesetet i henhold til bruksanvisningen som følger med
barnesetet.Hvis hodestøtten er i veien for barnesetet og den kan fjernes,
fjerner du hodestøtten. Hvis ikke, settes hodestøtten i øvre posi-
sjon. ( →S. 137)
Kontroller posisjonene til de
spesielle festestengene og
monter barnesetet i setet.
Stengene monteres i åpningen
mellom seteputen og seteryg-
gen.
Etter at du har montert barnesetet, bør du bevege det frem og til-
bake for å sjekke at det sitter skikkelig fast. ( →S. 62)
1
2
ADVARSEL
n Montering av barnesete
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
l Når barnesetet er festet, må du aldri justere setet.
l Når du bruker de nedre festene, må du forsikre deg om at det ikke
befinner seg gjenstander rundt dem, og at sikkerhetsbeltet ikke blir sit-
tende fast bak barnesetet.
l Følg alle monteringsanvisninger fra produsenten av barnesetet.
3
OM20C79NO.book Page 69 Tuesday, October 31, 2017 1:13 PM

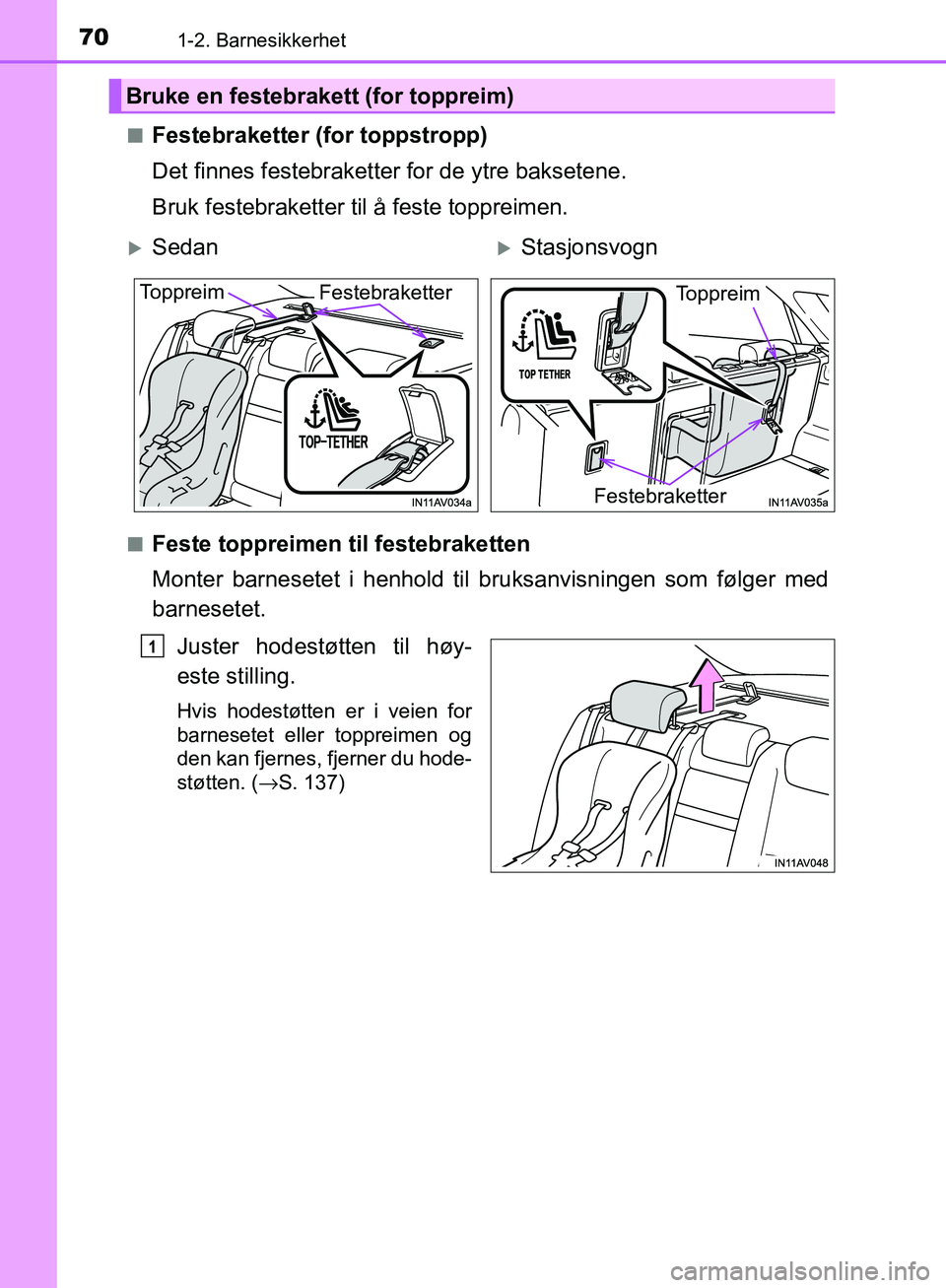

701-2. Barnesikkerhet
AVENSIS_OM20C79NOn
Festebraketter (for toppstropp)
Det finnes festebraketter for de ytre baksetene.
Bruk festebraketter til å feste toppreimen.
nFeste toppreimen til festebraketten
Monter barnesetet i henhold til bruksanvisningen som følger med
barnesetet.
Juster hodestøtten til høy-
este stilling.
Hvis hodestøtten er i veien for
barnesetet eller toppreimen og
den kan fjernes, fjerner du hode-
støtten. ( →S. 137)
Bruke en festebrakett (for toppreim)
SedanStasjonsvogn
FestebraketterToppreim
Festebraketter
Toppreim
1
OM20C79NO.book Page 70 Tuesday, October 31, 2017 1:13 PM

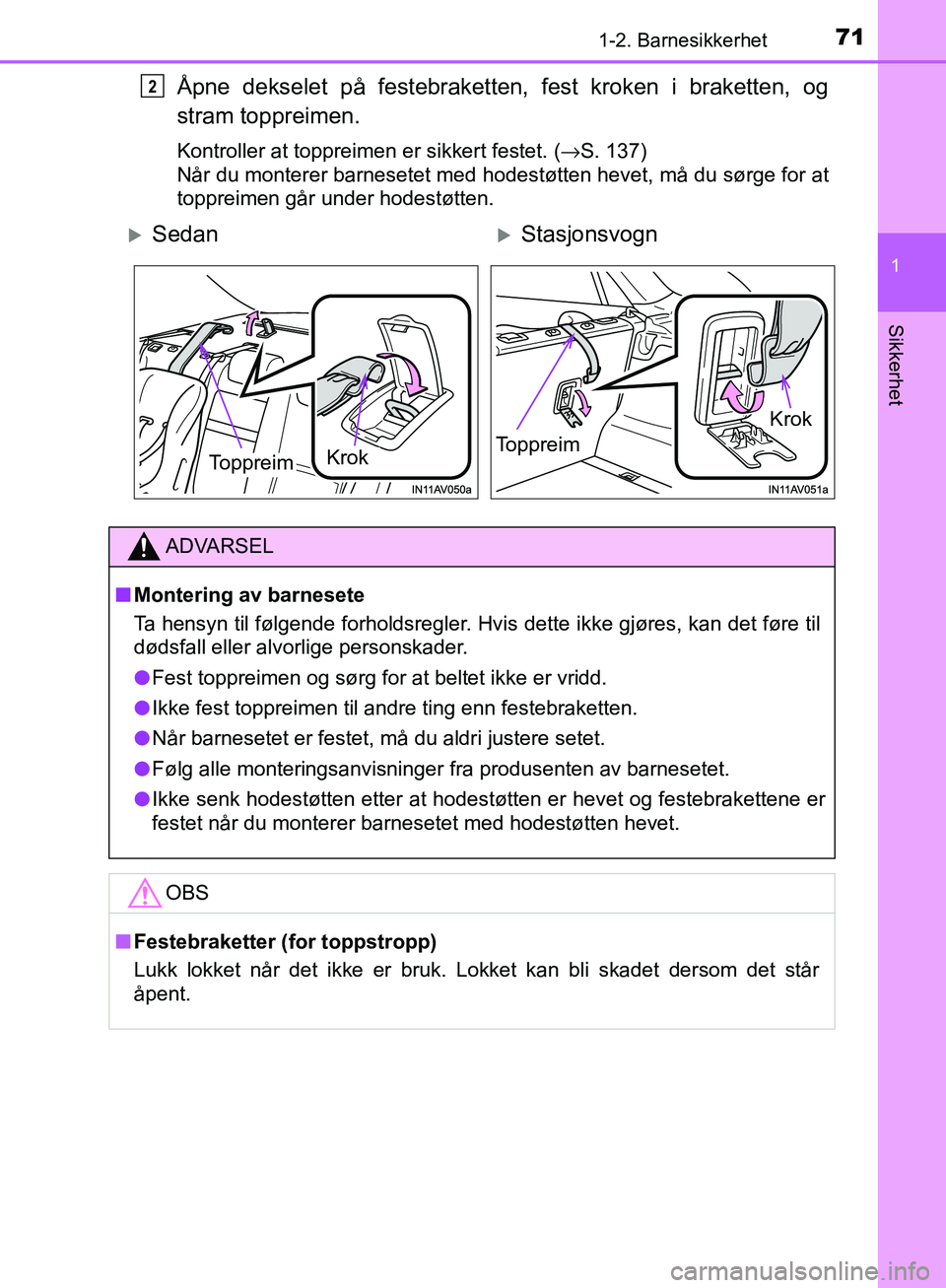

711-2. Barnesikkerhet
1
AVENSIS_OM20C79NO
Sikkerhet
Åpne dekselet på festebraketten, fest kroken i braketten, og
stram toppreimen.
Kontroller at toppreimen er sikkert festet. (→S. 137)
Når du monterer barnesetet med hodestøtten hevet, må du sørge for at
toppreimen går under hodestøtten.
2
SedanStasjonsvogn
Krok
Toppreim
Krok
Toppreim
ADVARSEL
n Montering av barnesete
Ta hensyn til følgende forholdsregler. Hvis dette ikke gjøres, kan det føre til
dødsfall eller alvorlige personskader.
l Fest toppreimen og sørg for at beltet ikke er vridd.
l Ikke fest toppreimen til andre ting enn festebraketten.
l Når barnesetet er festet, må du aldri justere setet.
l Følg alle monteringsanvisninger fra produsenten av barnesetet.
l Ikke senk hodestøtten etter at hodestøtten er hevet og festebrakettene er
festet når du monterer barnesetet med hodestøtten hevet.
OBS
n Festebraketter (for toppstropp)
Lukk lokket når det ikke er bruk. Lokket kan bli skadet dersom det står
åpent.
