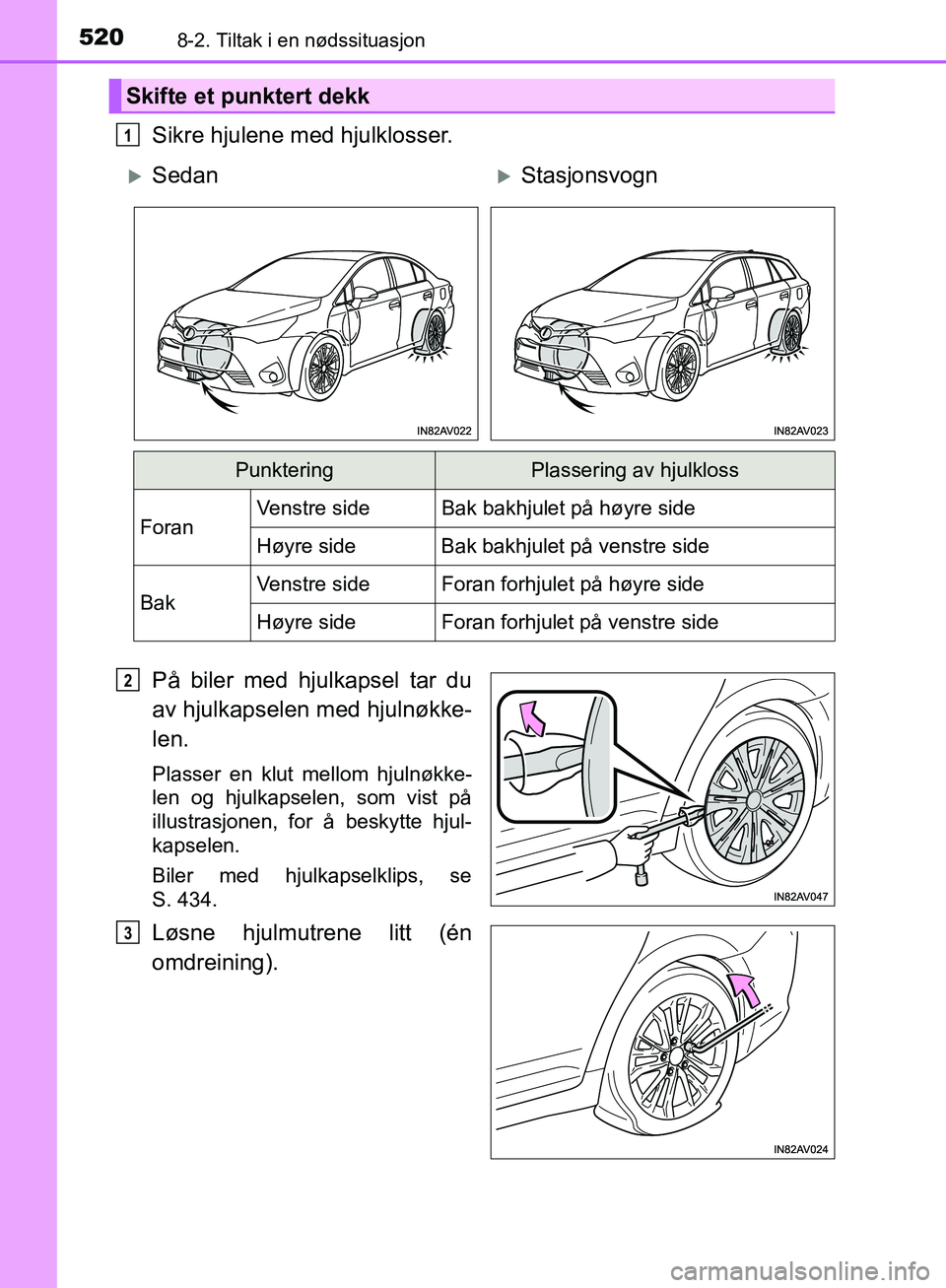

2018 TOYOTA AVENSIS Instruksjoner for bruk (in Norwegian)

5208-2. Tiltak i en nødssituasjon
AVENSIS_OM20C79NO
Sikre hjulene med hjulklosser.
På biler med hjulkapsel tar du
av hjulkapselen med hjulnøkke-
len.
Plasser en klut mellom hjulnøkke-
len og hjulkapselen, som vist på
illustrasjonen, for å beskytte hjul-
kapselen.
Biler med hjulkapselklips, se
S. 434.
Løsne hjulmutrene litt (én
omdreining).
Skifte et punktert dekk
1
SedanStasjonsvogn
PunkteringPlassering av hjulkloss
Foran Venstre side Bak bakhjulet på høyre side
Høyre side Bak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
3
OM20C79NO.book Page 520 Tuesday, October 31, 2017 1:13 PM

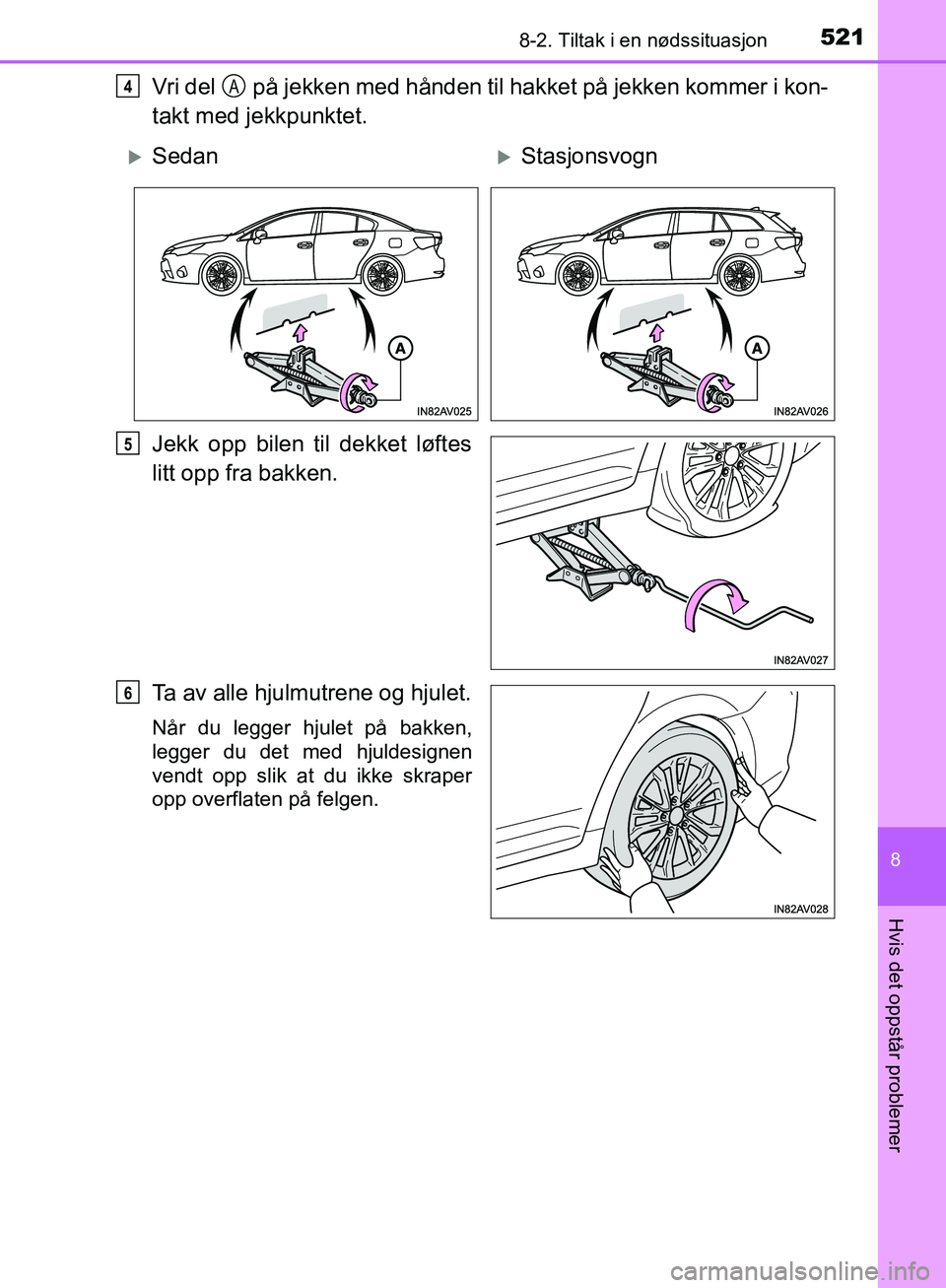

5218-2. Tiltak i en nødssituasjon
AVENSIS_OM20C79NO
8
Hvis det oppstår problemer
Vri del på jekken med hånden til hakket på jekken kommer i kon-
takt med jekkpunktet.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
4A
SedanStasjonsvogn
5
6
OM20C79NO.book Page 521 Tuesday, October 31, 2017 1:13 PM

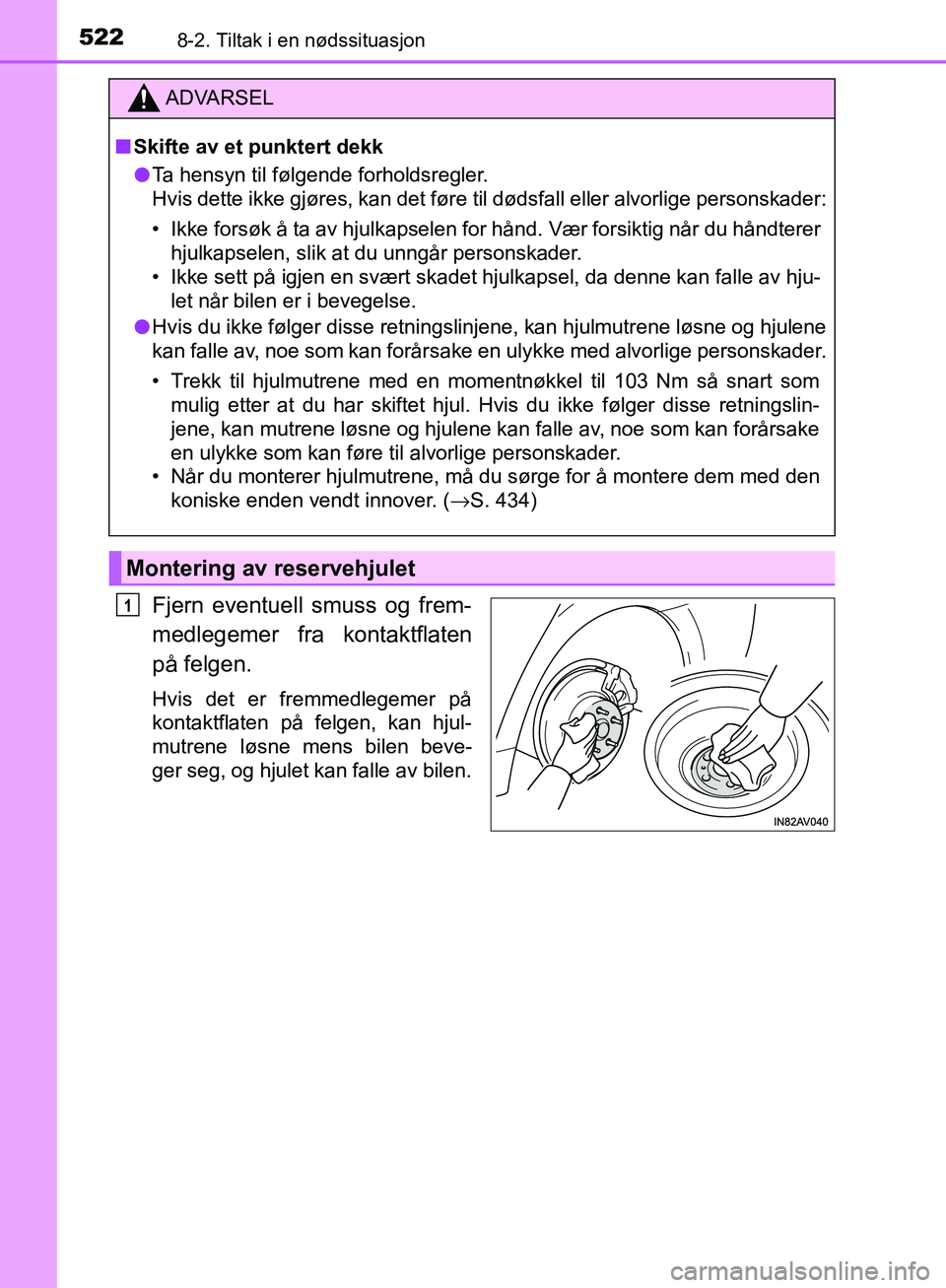

5228-2. Tiltak i en nødssituasjon
AVENSIS_OM20C79NO
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av bilen.
ADVARSEL
n Skifte av et punktert dekk
l Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader:
• Ikke forsøk å ta av hjulkapselen for hånd. Vær forsiktig når du håndterer
hjulkapselen, slik at du unngår personskader.
• Ikke sett på igjen en svært skadet hjulkapsel, da denne kan falle av hju- let når bilen er i bevegelse.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Trekk til hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har skiftet hjul. Hvis du ikke følger disse retningslin-
jene, kan mutrene løsne og hjulene kan falle av, noe som kan forårsake
en ulykke som kan føre til alvorlige personskader.
• Når du monterer hjulmutrene, må du sørge for å montere dem med den
koniske enden vendt innover. ( →S. 434)
Montering av reservehjulet
1
OM20C79NO.book Page 522 Tuesday, October 31, 2017 1:13 PM

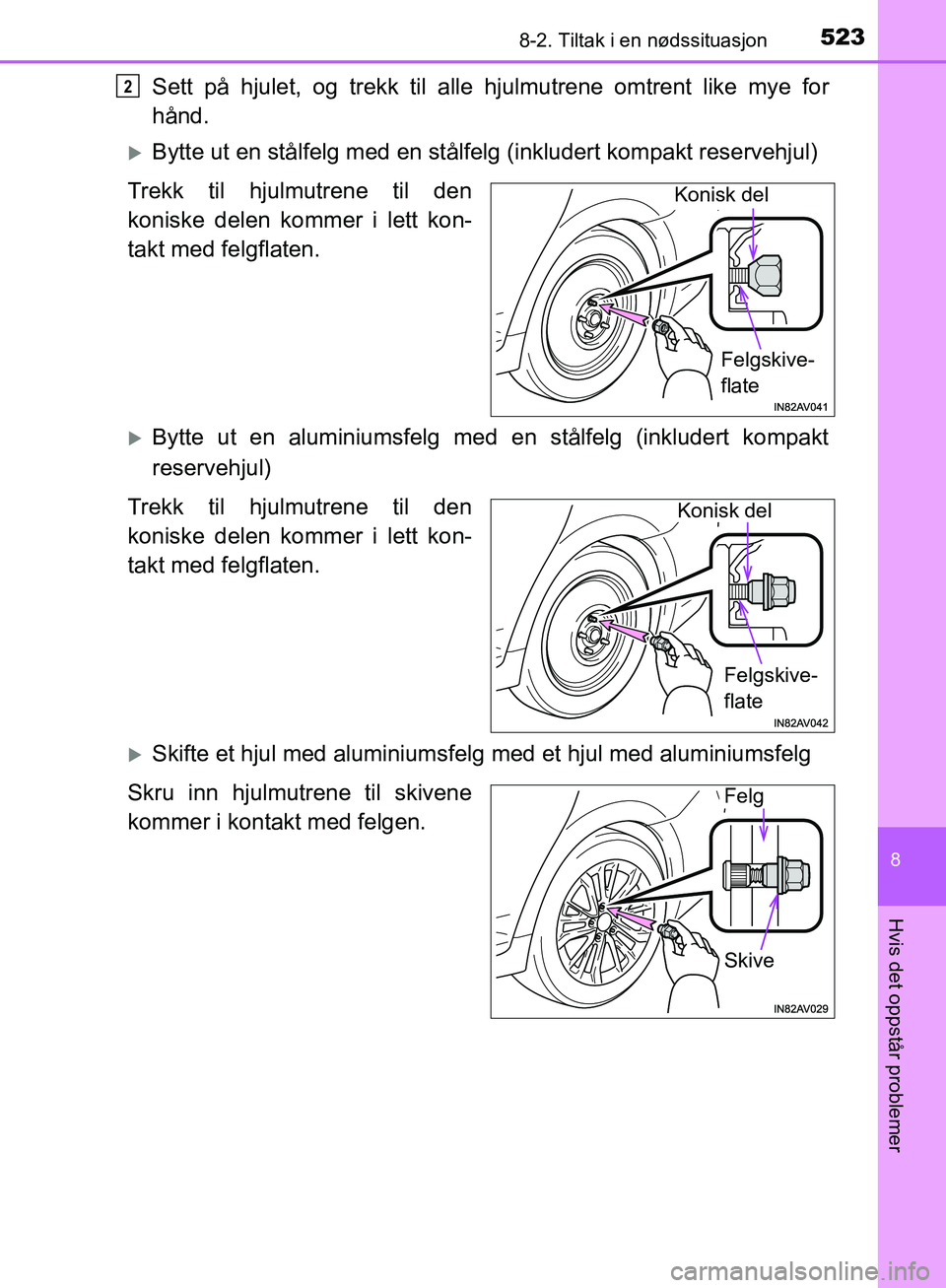

5238-2. Tiltak i en nødssituasjon
AVENSIS_OM20C79NO
8
Hvis det oppstår problemer
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for
hånd.
Bytte ut en stålfelg med en stålfelg (inkludert kompakt reservehjul)
Trekk til hjulmutrene til den
koniske delen kommer i lett kon-
takt med felgflaten.
Bytte ut en aluminiumsfelg me d en stålfelg (inkludert kompakt
reservehjul)
Trekk til hjulmutrene til den
koniske delen kommer i lett kon-
takt med felgflaten.
Skifte et hjul med aluminiumsfelg med et hjul med aluminiumsfelg
Skru inn hjulmutrene til skivene
kommer i kontakt med felgen.
2
Felgskive-
flate
Konisk del
Konisk del
Felgskive-
flate
Skive
Felg
OM20C79NO.book Page 523 Tuesday, October 31, 2017 1:13 PM

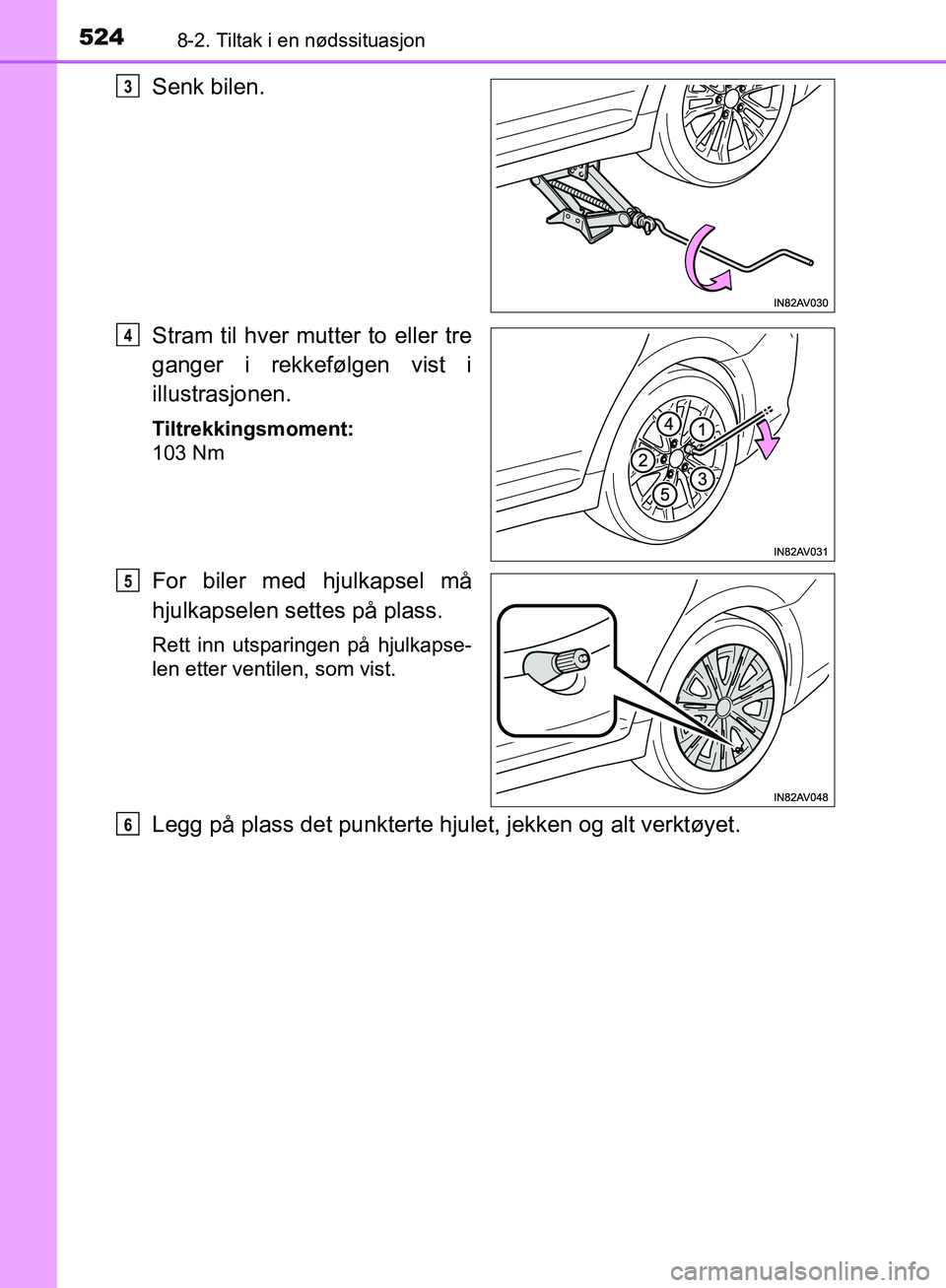

5248-2. Tiltak i en nødssituasjon
AVENSIS_OM20C79NO
Senk bilen.
Stram til hver mutter to eller tre
ganger i rekkefølgen vist i
illustrasjonen.
Tiltrekkingsmoment:
103 Nm
For biler med hjulkapsel må
hjulkapselen settes på plass.
Rett inn utsparingen på hjulkapse-
len etter ventilen, som vist.
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
3
4
5
6
OM20C79NO.book Page 524 Tuesday, October 31, 2017 1:13 PM

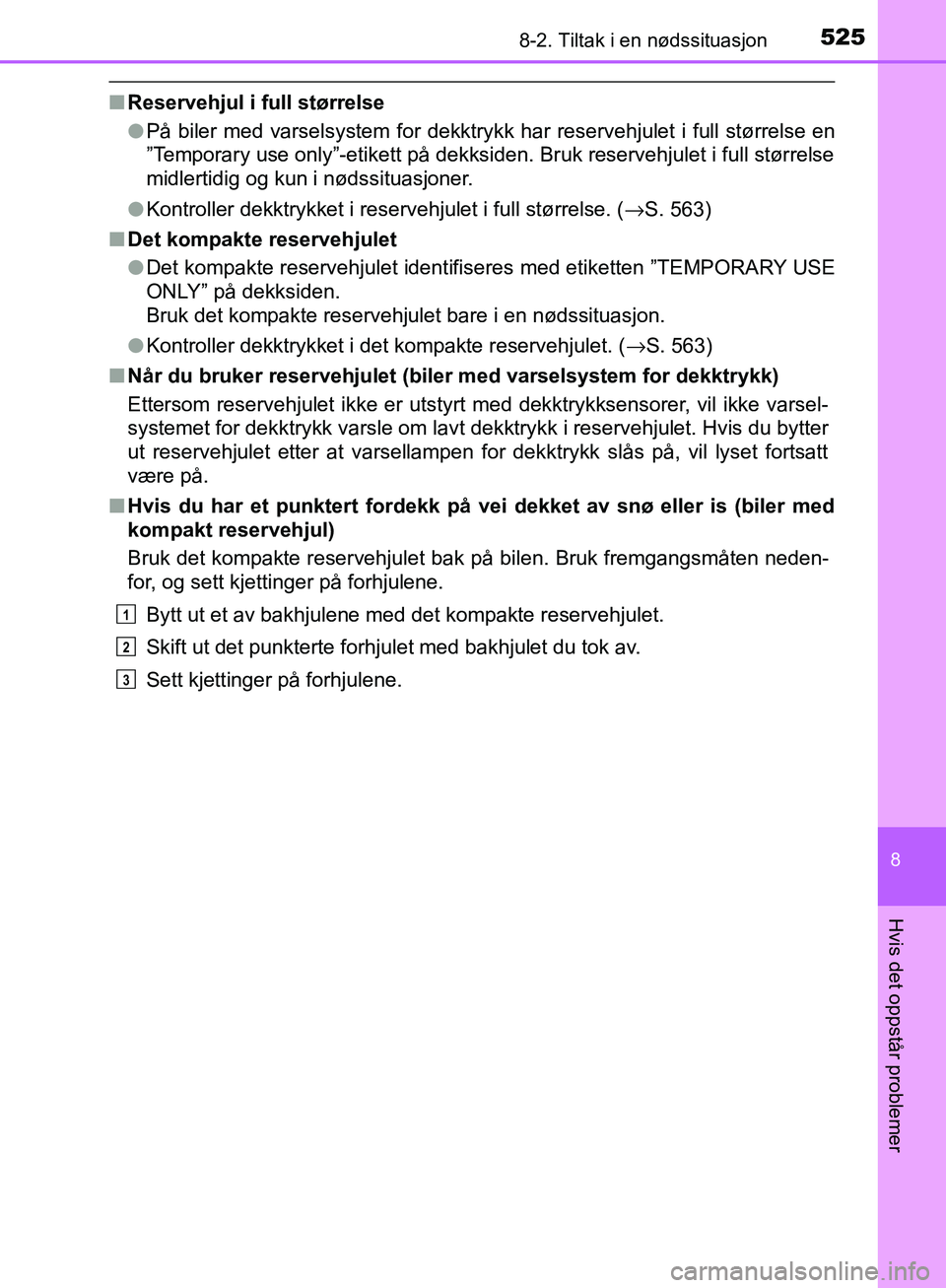

5258-2. Tiltak i en nødssituasjon
AVENSIS_OM20C79NO
8
Hvis det oppstår problemer
nReservehjul i full størrelse
lPå biler med varselsystem for dekktrykk har reservehjulet i full størrelse en
”Temporary use only”-etikett på dekksiden. Bruk reservehjulet i full størrelse
midlertidig og kun i nødssituasjoner.
l Kontroller dekktrykket i reservehjulet i full størrelse. ( →S. 563)
n Det kompakte reservehjulet
lDet kompakte reservehjulet identifiseres med etiketten ”TEMPORARY USE
ONLY” på dekksiden.
Bruk det kompakte reservehjulet bare i en nødssituasjon.
l Kontroller dekktrykket i det kompakte reservehjulet. ( →S. 563)
n Når du bruker reserveh julet (biler med varselsystem for dekktrykk)
Ettersom reservehjulet ikke er utstyrt med dekktrykksensorer, vil ikke varsel-
systemet for dekktrykk varsle om lavt dekktrykk i reservehjulet. Hvis du bytter
ut reservehjulet etter at varsellampen for dekktrykk slås på, vil lyset fortsatt
være på.
n Hvis du har et punktert fordekk på vei dekket av snø eller is (biler med
kompakt reservehjul)
Bruk det kompakte reservehjulet bak på bilen. Bruk fremgangsmåten neden-
for, og sett kjettinger på forhjulene.
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
1
2
3
OM20C79NO.book Page 525 Tuesday, October 31, 2017 1:13 PM

5268-2. Tiltak i en nødssituasjon
AVENSIS_OM20C79NO
ADVARSEL
n Bruke det kompakte reservehjulet
l Husk at det kompakte reservehjulet er spesielt laget for bruk på denne
bilen. Ikke bruk det kompakte reservehjulet på et annet kjøretøy.
l Ikke bruk mer enn ett kompakt reservehjul om gangen.
l Bytt ut det kompakte reservehjulet med et standarddekk så snart som
mulig.
l Unngå brå akselerasjon, brå rattbevegelser, kraftig nedbremsing eller brått
girskifte som kan forårsake kraftig motorbremsing.
n Hastighetsgrense når det komp akte reservehjulet er i bruk
Ikke kjør i hastigheter over 80 km/t når et kompakt reservehjul er satt på
bilen.
Det kompakte reservehjulet er ikke konstruert for kjøring i høye hastigheter.
Hvis du ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige per-
sonskader.
n Når det kompakte reservehjulet brukes
Det kan være at bilens hastighet ikke registreres riktig, og at følgende
systemer ikke fungerer som de skal:
l ABS og bremseassistanse
l VSC
l TRC
l Navigasjonssystem (utstyrsavhengig)
l Cruisekontroll (utstyrsavhengig)
l PCS (Pre-Crash Safety-system) (utstyrsavhengig)
l LDA (Lane Departure Alert) (utstyrsavhengig)
l AFS (adaptivt frontlyssystem) (utstyrsavhengig)
l EPS (elektrisk servostyring)
OM20C79NO.book Page 526 Tuesday, October 31, 2017 1:13 PM

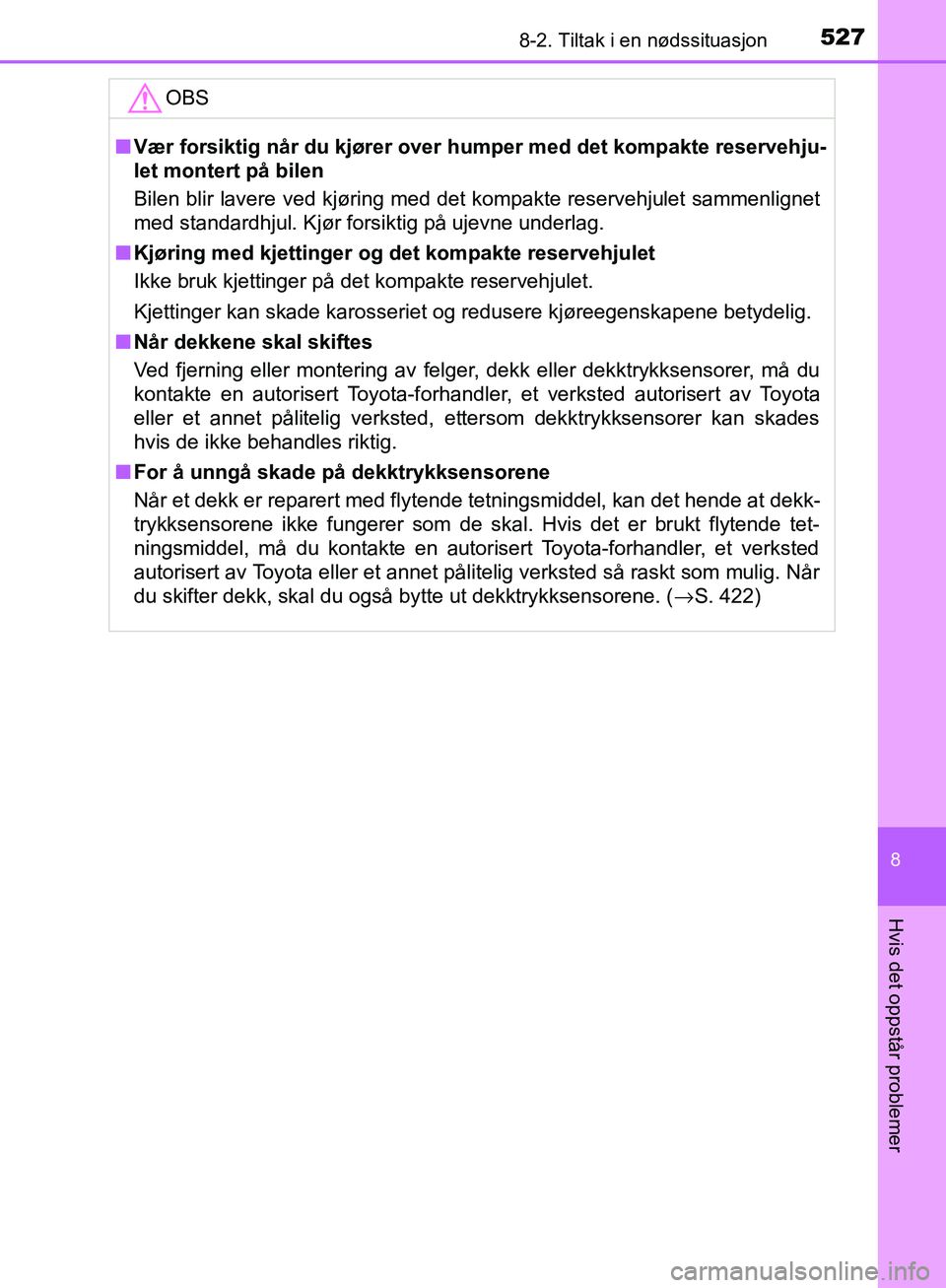

5278-2. Tiltak i en nødssituasjon
AVENSIS_OM20C79NO
8
Hvis det oppstår problemer
OBS
nVær forsiktig når du kjører over humper med det kompakte reservehju-
let montert på bilen
Bilen blir lavere ved kjøring med det kompakte reservehjulet sammenlignet
med standardhjul. Kjør forsiktig på ujevne underlag.
n Kjøring med kjettinger og det kompakte reservehjulet
Ikke bruk kjettinger på det kompakte reservehjulet.
Kjettinger kan skade karosseriet og redusere kjøreegenskapene betydelig.
n Når dekkene skal skiftes
Ved fjerning eller montering av felger, dekk eller dekktrykksensorer, må du
kontakte en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted, ettersom dekktrykksensorer kan skades
hvis de ikke behandles riktig.
n For å unngå skade på dekktrykksensorene
Når et dekk er reparert med flytende tetningsmiddel, kan det hende at dekk-
trykksensorene ikke fungerer som de skal. Hvis det er brukt flytende tet-
ningsmiddel, må du kontakte en autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet pålitelig verksted så raskt som mulig. Når
du skifter dekk, skal du også bytte ut dekktrykksensorene. ( →S. 422)
OM20C79NO.book Page 527 Tuesday, October 31, 2017 1:13 PM
