2018 Seat Ateca USB

Zekeringen en lampjes
Vervang de zekeringen alleen door zekerin-
g en
v
oor dezelfde stroomsterkte (zelfde kleur
en opschrift) en grootte.
Overzicht zekeringen in het interieur
Nr.Stroomverbruiker/Ampère
1Adblue (SCR)30
5Gateway5
6Keuzehendel automaat5
7Bedieningspaneel airco/verwar-
ming, achterruitverwarming, inte-
rieurvoorverwarming10
8
Diagnose, handremschakelaar,
verlichtingsschakelaar, achteruit-
rijlicht, interieurverlichting, rijmo-
dus, instapverlichting
10
9Stuurkolom5
10Radiodisplay7,5
11Lichten links40
12Radio20
14Ventilator airco40
15Ontgrendeling stuurkolom10
16Connectivity Box7,5
17Instrumentenpaneel7,5
18Camera achteraan7,5
19Kessy7,5
Nr.Stroomverbruiker/Ampère
21Regeleenheid 4x4 Haldex15
22Aanhangwagen15
23Elektrisch bedienbaar dak30
24Lichten rechts40
25Linkerportier30
26Stoelverwarming30
27Binnenverlichting30
28Aanhangwagen25
32Parkeerhulpcentrale, frontcamera
en radar7,5/10
33Airbag5
34
Schakelaar achteruitrijlicht, kli-
maatsensor, elektrochromatische
spiegel, stopcontacten achterin
(USB)
7,5
35Diagnose, regeleenheid lichten,
lichtbundelverstelling10
36Rechter led-koplamp7,5
37Linker led-koplamp7,5
38Aanhangwagen25
39Rechterportier30
4012 V-stopcontact20
42Centrale vergrendeling40
Nr.Stroomverbruiker/Ampère
43SEAT Sound, beats sound can en
most.30
44Aanhangwagen15
45Elektrische bestuurdersstoel15
47Ruitenwisser achter15
49Startmotor, koppelingssensor5
50Elektrisch bedienbare achterklep40
52Rijmodus15
53Achterruitverwarming30
Zekeringenoverzicht in de motorruimte
Nr.Stroomverbruiker/Ampère
1ESP-regelapparaat25
2ESP-regelapparaat40
3Motorregelapparaat (diesel/ben-
zine)30/15
4Motorsensoren5/10
5Motorsensoren7,5
6Remlichtsensor5
7Motorvoeding10
8Lambdasonde10/15
9Motor5/10/20» 109
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid

Bestuurdersgedeelte
Bedienen
B e
s
tuurdersgedeelte
Algemeen schema Portiergreep
Sch
ak

elaar centrale vergrende-
ling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Bedieningselement voor elektrische
buiten
spiegelverstelling . . . . . . . . . .164
Luchtroosters . . . . . . . . . . . . . . . . . . . . 184
Bedieningshendel voor: – Knipperlic ht

en grootlicht . . . . . . .154
– Rijs tr

ookassistent (Lane Assist) .243
– Grootlicht
assistent . . . . . . . . . . . . . 155
– Snelheidsre
gelsysteem (SRS) . . .224
Afhankelijk van de uitrusting:
– Hendel v

oor cruise control . . . . . .224
Stuurwiel met claxon en
– Bes

tuurdersairbag . . . . . . . . . . . . . . 21
– Bedienin g

voor boordcomputer .37
– Bediening
stoetsen voor radio, te-
lefoon, navigatiesysteem en
spraakbedieningssysteem ›››
bro-
chure Radio
– Hendels voor tiptronic-bediening
(automatische transmissie) . . . . .207
1 2
3
4
5
6
7 Instrumentenpaneel
. . . . . . . . . . . . . .121
Bedieningshendel voor:
– Ruit
en

wissers/-sproeiers . . . . . . . .161
– Ruiten
wissers/-sproeier . . . . . . . . .161
– Boordcomp
uter . . . . . . . . . . . . . . . . . 37
Afhankelijk van de uitrusting: radio
of dis
play van Easy Connect-sys-
teem (navigatie, radio, tv/video) . .127
Afhankelijk van de wagenuitrusting
zijn de v
olgende toetsen beschik-
baar:
– Start/stop-systeem . . . . . . . . . . . . .219
– Inpark eer

systeem . . . . . . . . . . . . . . 276
– Alarm
lichten . . . . . . . . . . . . . . . . . . . . 158
– Bandens
panningscontrolescha-
kelaar . . . . . . . . . . . . . . . . . . . . . . . . . . 329
– Contro
lelampje airbag gedeacti-
veerd . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Afhankelijk van de wagenuitrus-
ting, d a

shboardkastje met: . . . . . . .170
– Cd- s

peler* en/of SD-kaart*
››› brochure Radio
Bijrijdersairbag . . . . . . . . . . . . . . . . . . . 21
Schakelaar bijrijdersairbag . . . . . . .91
Bediening stoelverwarming aan bij-
rijders z

ijde . . . . . . . . . . . . . . . . . . . . . . . 167
Afhankelijk van de wagenuitrusting
bediening sel

ementen voor:
8 9
10
11
12
13
14
15
16 –
Ver
w

armings- en ventilatiesys-
teem resp. handbediende aircon-
ditioning . . . . . . . . . . . . . . . . . . . . . . . 56, 54
– Automati
sche airconditioning . . .52
Afhankelijk van de wagenuitrus-
ting:
– USB/AUX

-IN-ingang . . . . . . . . . . . . . 130
– Sigarett
enaansteker/stopcon-
tact . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
– Connectivity
Box / Wireless Char-
ger* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
– Opberg v

ak
Versnellingshendel voor:
– Schakelbak . . . . . . . . . . . . . . . . . . . . . 203
– Automati
sche versnellingsbak . .204
Draaiknop (Driving Experience
butt on)

voor rijfuncties . . . . . . . . . . .255
Schakelaar van Auto Hold . . . . . . . .222
Schakelaar van de elektronische
parkeerr
em . . . . . . . . . . . . . . . . . . . . . . 197
Startknop (Keyless Access sluit- en
star
tsysteem zonder sleutel) . . . . . .193
Bediening stoelverwarming aan be-
stuur
derszijde . . . . . . . . . . . . . . . . . . . . 167
Contactslot (wagens zonder Keyless
Acc
ess) . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Hefboom voor aanpassing van de
st uurk

olom . . . . . . . . . . . . . . . . . . . . . . . 21
Knieairbag . . . . . . . . . . . . . . . . . . . . . . . 23»
17
18
19
20
21
22
23
24
25
26
119
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid

Bedienen
Multimedia USB/A UX
-IN-in
gangAfb. 124
Middenconsole: USB/AUX-IN-in-
g an
g. Afb. 125
Achterste gedeelte van middencon-
so l
e: USB-

aansluitingen. Afhankelijk van de uitrusting en het land kan
de w
ag
en be

schikken over verschillende
soorten USB/AUX-IN-aansluiting.
De USB/AUX-IN-ingang bevindt zich aan het
opbergvak van de voorste middenconsole
››› afb. 124.
De bedieningsinstructies bevinden zich in de
respectieve instructieboekjes van de audio of
het navigatiesysteem.
Naargelang de uitrusting en het land kan de
wagen ook beschikken over USB-aansluitin-
gen, die enkel gebruikt kunnen worden voor
het laden en de stroomvoorziening .
Deze USB-ingangen bevinden zich aan de
achterzijde van de console, tussen de stoe-
len voorin ››› afb. 125.
Connectivity Box* / Wireless Charger* Afb. 126
Gerelateerde vi-
deo Afb. 127
Middenconsole: Connectivity Box Afhankelijk van de uitrusting en het land kan
de w
ag
en be

schikken over een van deze twee
opties: Connectivity Box of Wireless Charger .
Met de Connectivity Box kunt u uw mobiele
apparaat draadloos opladen met behulp van
Qi-technologie 1)
, de straling in de wagen be-
perken en uw ontvangst verbeteren.
Met de Wireless Charger beschikt u uitslui-
tend over de draadloze oplaadfunctie van uw
mobiele apparaat met Qi-technologie.
De Connectivity Box / Wireless Charger be-
vindt zich bij het opbergvak van de midden-
console voorin ››› afb. 127.
De bedieningsinstructies bevinden zich in de
respectieve instructieboekjes van de audio of
het navigatiesysteem. 1)
Dankzij de Qi-technologie kunt u uw mobiele tele-
foon dr aa

dloos opladen.
130

Vervoeren en praktische uitrustingen
In het dashboardkastje bevindt zich de cd-
s pel
er
, afhankelijk van de uitrusting. In het
overeenkomstige instructieboekje wordt uit-
gelegd hoe deze bediend moet worden. ATTENTIE
Het dashboardkastje moet tijdens het rijden
altijd g e

sloten blijven. Anders bestaat er ge-
vaar voor ongelukken. Extra opbergvakken
U vindt verdere opbergvakken, houders en
s
t
eu

nen op de volgende plaatsen in de wa-
gen:
● Aan de bovenzijde van het dashboardkas-
tje in wag
ens zonder cd-speler. De lading
mag niet hoger zijn dan 1,2 kg.
● In de middenconsole onder de middenarm-
steu
n*.
● Kledinghaken aan de portierstijlen ›››
.
● Bij de achterplaatsen bevinden zich links
en r ec
hts

van de zitplaatsen verdere opberg-
vakken. ATTENTIE
● Let er

op dat het zicht naar achteren niet
wordt belemmerd doordat er kleding is opge-
hangen. ●
Aan de kl edin

ghaken mag enkel lichte kle-
ding worden gehangen. In de zakken mogen
zich geen zware of scherpe voorwerpen be-
vinden.
● Geen kleerhanger gebruiken om kleding op
te han
gen, omdat anders de werking van de
hoofdairbag wordt belemmerd. Stopcontacten
Afb. 157
Middenconsole: 12-volt stopcontact Afb. 158
Achterste gedeelte van middencon-
sol e: USB-

stopcontacten. ●
Verwijder de dop van het stopcontact in de
mid denc
on

sole ››› afb. 157.
● Steker van het elektrische apparaat in de
acce
ssoireaansluiting steken.
De 12-volt accessoireaansluiting kan voor
elektrische apparaten worden gebruikt. Hier-
bij mag de vermogensopname via de aanslui-
ting niet hoger zijn dan 120 W.
USB-stopcontacten
Naargelang de uitrusting en het land kan de
wagen ook beschikken over USB-aansluitin-
gen, die enkel gebruikt kunnen worden voor
het laden en de stroomvoorziening .
Deze USB-ingangen bevinden zich aan de
achterzijde van de console, tussen de stoe-
len voorin ››› afb. 158. Deze aansluitingen
kunnen werken met een maximaal vermogen
van maximaal 10,5 W per poort. »
171
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid

Bedienen
Ze zijn niet ontw orpen
v oor het afspelen van
bestanden. ATTENTIE
De aansluiting functioneert alleen bij inge-
sc h

akeld contact. Onjuist gebruik kan leiden
tot ongevallen en zelfs brand. Daarom mag u
nooit kinderen alleen achterlaten in de wagen
terwijl de sleutel nog op het contact steekt.
Gevaar voor verwondingen! VOORZICHTIG
Alleen passende stekers gebruiken om be-
sc h

adiging aan de stopcontacten te voorko-
men. Let op
● Bij sti l

staande motor en ingeschakelde
elektrische apparaten ontlaadt de accu zich.
● Als het aangesloten apparaat te warm
wordt, s
chakel het dan onmiddellijk uit en
ontkoppel het van het boordnet.
● Trek de apparaten uit de USB-poorten voor-
dat u het
contact in- en uitschakelt, om ze te
beschermen tegen eventuele schade veroor-
zaakt door de schommeling in elektrische
spanning. Bagage opbergen
B ag
ag

eruimte beladen Bagage en losliggende voorwerpen moeten
vei
lig in de b

agageruimte zijn bevestigd.
Niet-bevestigde voorwerpen die in de baga-
geruimte heen- en weer bewegen, kunnen de
rij-eigenschappen van de wagen en daarmee
de rijveiligheid beïnvloeden door de verplaat-
sing van het zwaartepunt.
– De lading gelijkmatig verdelen in de baga-
geruimt e.
– Z

ware bagage zo ver mogelijk naar voren in
de bagag
eruimte leggen.
– Leg eerst de zware bagage onderin.
– Zware voorwerpen bevestigen aan de aan-
wezig

e bevestigingsogen ›››
pag. 175. ATTENTIE
● Lo s

liggende lading of andere losliggende
voorwerpen in de bagageruimte kunnen ern-
stig lichamelijk letsel veroorzaken.
● Voorwerpen altijd opbergen in de bagage-
ruimte en deze bev
estigen aan de aanwezige
bevestigingsogen.
● Spanbanden gebruiken die geschikt zijn
voor het bev
estigen van zware voorwerpen.
● Losliggende voorwerpen kunnen bij plotse-
linge m
anoeuvres of ongevallen naar voren
worden geslingerd en de inzittenden van de wagen of andere verkeersdeelnemers ver-
wonden. Dit


verhoogde risico op letsel wordt
nog eens extra vergroot als de losse voorwer-
pen worden geraakt door een airbag die
wordt geactiveerd. In een dergelijk geval kun-
nen de voorwerpen veranderen in projectielen
– levensgevaar!
● Let erop dat bij het vervoer van zware voor-
werpen de rij-eigen
schappen door verplaat-
sing van het zwaartepunt wijzigen - gevaar
voor ongelukken! Pas daarom uw rijstijl en de
snelheid aan de omstandigheden aan.
● Overschrijd nooit de toelaatbare asbelas-
tingen en het
toelaatbare totaalgewicht van
de wagen. Wanneer deze gewichten worden
overschreden, kunnen de rij-eigenschappen
van de wagen veranderen en tot ongevallen,
lichamelijk letsel en wagenschade leiden.
● Laat uw wagen nooit onbeheerd achter,
voora
l niet als de achterklep is geopend. Kin-
deren zouden in de kofferruimte kunnen ko-
men en de klep van binnenuit dichtmaken; ze
zijn dan ingesloten en kunnen zonder hulp
niet uit de wagen komen – levensgevaar!
● Laat nooit kinderen in en bij de wagen spe-
len. Sluit
en vergrendel zowel de achterklep
als ook alle portieren wanneer u de wagen
verlaat. Controleer vóór het vergrendelen van
de wagen of er geen personen meer in de wa-
gen zitten. 172

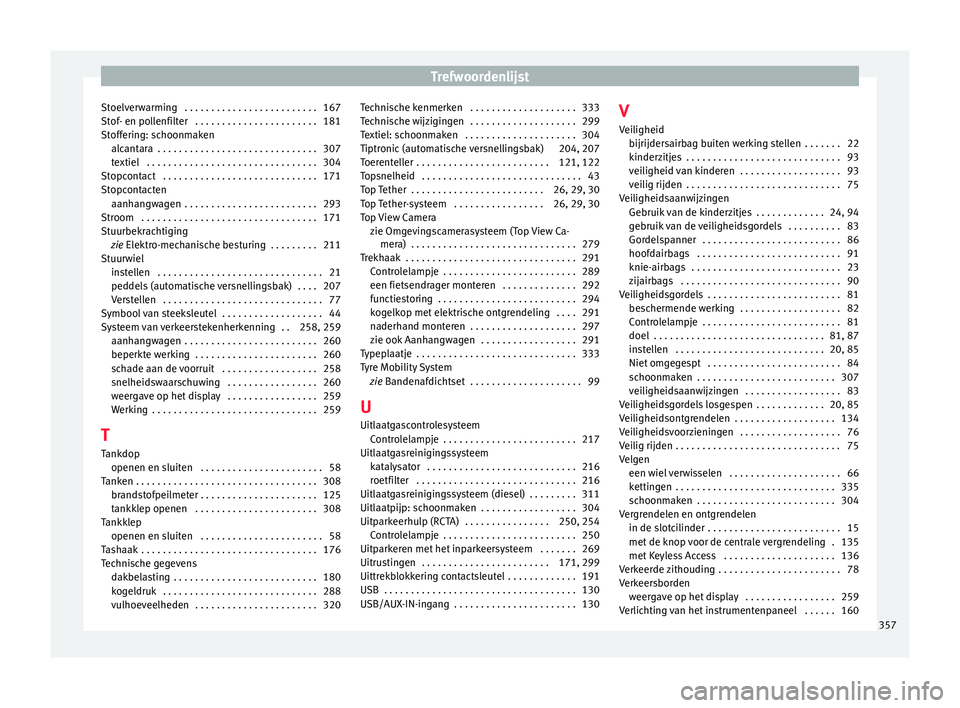

Trefwoordenlijst
Stoelverwarming . . . . . . . . . . . . . . . . . . . . . . . . . 167
St of
- en po
llenfilter . . . . . . . . . . . . . . . . . . . . . . . 181
Stoffering: schoonmaken alcantara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 307
textiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304
Stopcontact . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Stopcontacten aanhangwagen . . . . . . . . . . . . . . . . . . . . . . . . . 293
Stroom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Stuurbekrachtiging zie Elektro-mechanische besturing . . . . . . . . . 211
Stuurwiel instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
peddels (automatische versnellingsbak) . . . . 207
Verstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Symbool van steeksleutel . . . . . . . . . . . . . . . . . . . 44
Systeem van verkeerstekenherkenning . . 258, 259 aanhangwagen . . . . . . . . . . . . . . . . . . . . . . . . . 260
beperkte werking . . . . . . . . . . . . . . . . . . . . . . . 260
schade aan de voorruit . . . . . . . . . . . . . . . . . . 258
snelheidswaarschuwing . . . . . . . . . . . . . . . . . 260
weergave op het display . . . . . . . . . . . . . . . . . 259
Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259
T Tankdop openen en sluiten . . . . . . . . . . . . . . . . . . . . . . . 58
Tanken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 308 brandstofpeilmeter . . . . . . . . . . . . . . . . . . . . . . 125
tankklep openen . . . . . . . . . . . . . . . . . . . . . . . 308
Tankklep openen en sluiten . . . . . . . . . . . . . . . . . . . . . . . 58
Tashaak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
Technische gegevens dakbelasting . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
kogeldruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288
vulhoeveelheden . . . . . . . . . . . . . . . . . . . . . . . 320 Technische kenmerken . . . . . . . . . . . . . . . . . . . . 333
Techni
sche wijzigingen . . . . . . . . . . . . . . . . . . . . 299
Textiel: schoonmaken . . . . . . . . . . . . . . . . . . . . . 304
Tiptronic (automatische versnellingsbak) 204, 207
Toerenteller . . . . . . . . . . . . . . . . . . . . . . . . . 121, 122
Topsnelheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Top Tether . . . . . . . . . . . . . . . . . . . . . . . . . 26, 29, 30
Top Tether-systeem . . . . . . . . . . . . . . . . . 26, 29, 30
Top View Camera zie Omgevingscamerasysteem (Top View Ca-mera) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279
Trekhaak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 291 Controlelampje . . . . . . . . . . . . . . . . . . . . . . . . . 289
een fietsendrager monteren . . . . . . . . . . . . . . 292
functiestoring . . . . . . . . . . . . . . . . . . . . . . . . . . 294
kogelkop met elektrische ontgrendeling . . . . 291
naderhand monteren . . . . . . . . . . . . . . . . . . . . 297
zie ook Aanhangwagen . . . . . . . . . . . . . . . . . . 291
Typeplaatje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333
Tyre Mobility System zie Bandenafdichtset . . . . . . . . . . . . . . . . . . . . . 99
U
Uitlaatgascontrolesysteem Controlelampje . . . . . . . . . . . . . . . . . . . . . . . . . 217
Uitlaatgasreinigingssysteem katalysator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
roetfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Uitlaatgasreinigingssysteem (diesel) . . . . . . . . . 311
Uitlaatpijp: schoonmaken . . . . . . . . . . . . . . . . . . 304
Uitparkeerhulp (RCTA) . . . . . . . . . . . . . . . . 250, 254 Controlelampje . . . . . . . . . . . . . . . . . . . . . . . . . 250
Uitparkeren met het inparkeersysteem . . . . . . . 269
Uitrustingen . . . . . . . . . . . . . . . . . . . . . . . . 171, 299
Uittrekblokkering contactsleutel . . . . . . . . . . . . . 191
USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
USB/AUX-IN-ingang . . . . . . . . . . . . . . . . . . . . . . . 130 V
Veiligheid b
ijrijdersairbag buiten werking stellen . . . . . . . 22
kinderzitjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
veiligheid van kinderen . . . . . . . . . . . . . . . . . . . 93
veilig rijden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Veiligheidsaanwijzingen Gebruik van de kinderzitjes . . . . . . . . . . . . . 24, 94
gebruik van de veiligheidsgordels . . . . . . . . . . 83
Gordelspanner . . . . . . . . . . . . . . . . . . . . . . . . . . 86
hoofdairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
knie-airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
zijairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Veiligheidsgordels . . . . . . . . . . . . . . . . . . . . . . . . . 81 beschermende werking . . . . . . . . . . . . . . . . . . . 82
Controlelampje . . . . . . . . . . . . . . . . . . . . . . . . . . 81
doel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81, 87
instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 85
Niet omgegespt . . . . . . . . . . . . . . . . . . . . . . . . . 84
schoonmaken . . . . . . . . . . . . . . . . . . . . . . . . . . 307
veiligheidsaanwijzingen . . . . . . . . . . . . . . . . . . 83
Veiligheidsgordels losgespen . . . . . . . . . . . . . 20, 85
Veiligheidsontgrendelen . . . . . . . . . . . . . . . . . . . 134
Veiligheidsvoorzieningen . . . . . . . . . . . . . . . . . . . 76
Veilig rijden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Velgen een wiel verwisselen . . . . . . . . . . . . . . . . . . . . . 66
kettingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335
schoonmaken . . . . . . . . . . . . . . . . . . . . . . . . . . 304
Vergrendelen en ontgrendelen in de slotcilinder . . . . . . . . . . . . . . . . . . . . . . . . . 15
met de knop voor de centrale vergrendeling . 135
met Keyless Access . . . . . . . . . . . . . . . . . . . . . 136
Verkeerde zithouding . . . . . . . . . . . . . . . . . . . . . . . 78
Verkeersborden weergave op het display . . . . . . . . . . . . . . . . . 259
Verlichting van het instrumentenpaneel . . . . . . 160
357
