215

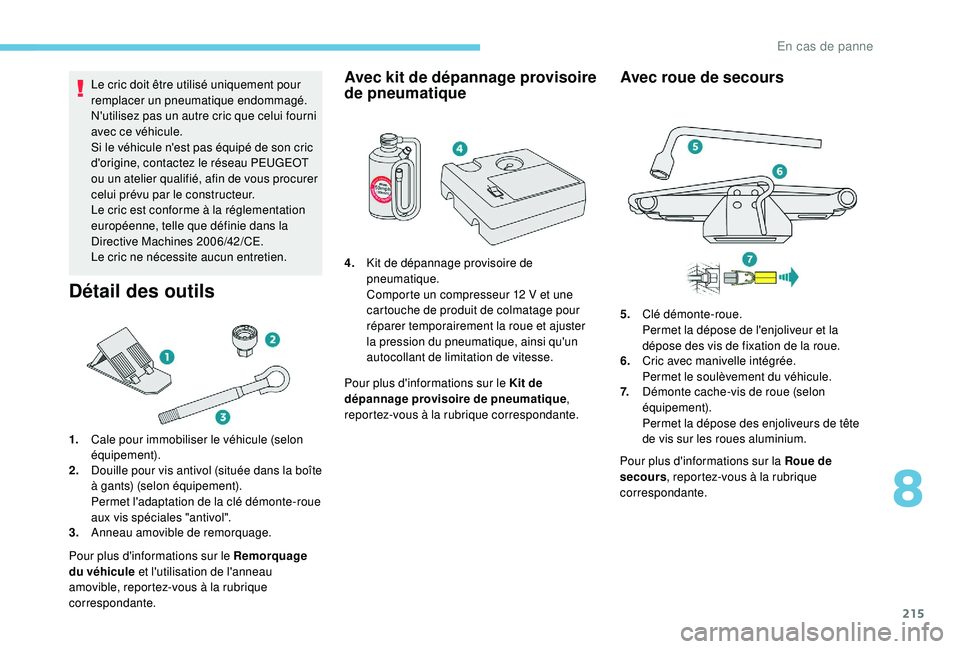

Le cric doit être utilisé uniquement pour
remplacer un pneumatique endommagé.
N'utilisez pas un autre cric que celui fourni
avec ce véhicule.
Si le véhicule n'est pas équipé de son cric
d'origine, contactez le réseau PEUGEOT
ou un atelier qualifié, afin de vous procurer
celui prévu par le constructeur.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.
Le cric ne nécessite aucun entretien.
Détail des outils
1.Cale pour immobiliser le véhicule (selon
équipement).
2. Douille pour vis antivol (située dans la boîte
à gants) (selon équipement).
Permet l'adaptation de la clé démonte-roue
aux vis spéciales "antivol".
3. Anneau amovible de remorquage.
Pour plus d'informations sur le Remorquage
du véhicule et l'utilisation de l'anneau
amovible, reportez-vous à la rubrique
correspondante.
Avec kit de dépannage provisoire
de pneumatique
Pour plus d'informations sur le Kit de
dépannage provisoire de pneumatique ,
reportez-vous à la rubrique correspondante.
Avec roue de secours
Pour plus d'informations sur la Roue de
secours , reportez-vous à la rubrique
correspondante.
4.
Kit de dépannage provisoire de
pneumatique.
Comporte un compresseur 12

V et une
cartouche de produit de colmatage pour
réparer temporairement la roue et ajuster
la pression du pneumatique, ainsi qu'un
autocollant de limitation de vitesse. 5.
Clé démonte-roue.
Permet la dépose de l'enjoliveur et la
dépose des vis de fixation de la roue.
6. Cric avec manivelle intégrée.
Permet le soulèvement du véhicule.
7. Démonte cache-vis de roue (selon
équipement).
Permet la dépose des enjoliveurs de tête
de vis sur les roues aluminium.
8
En cas de panne

216

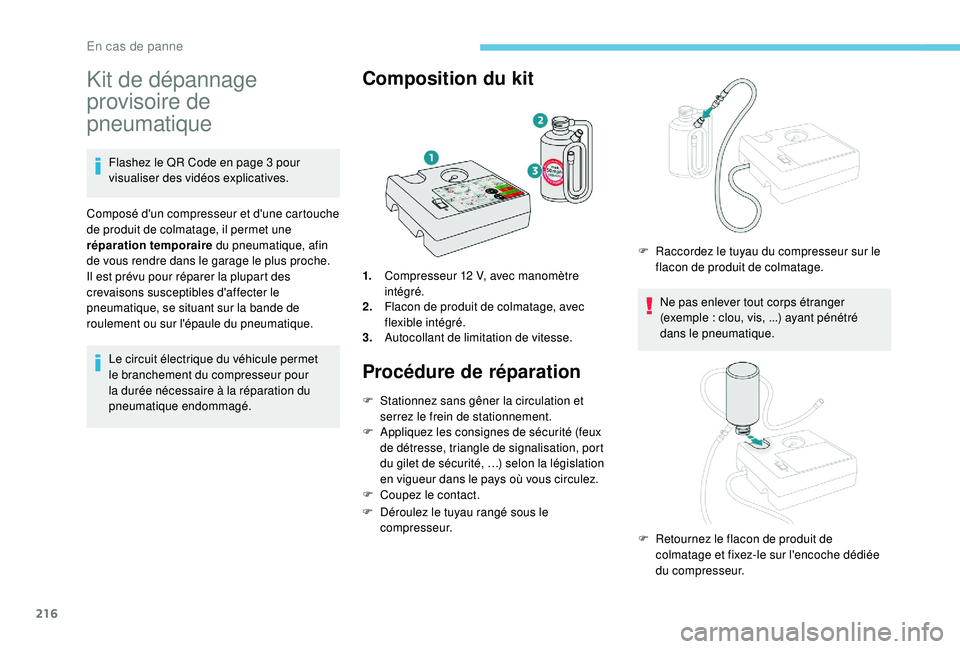

Kit de dépannage
provisoire de
pneumatique
Flashez le QR Code en page 3 pour
visualiser des vidéos explicatives.
Composé d'un compresseur et d'une cartouche
de produit de colmatage, il permet une
réparation temporaire du pneumatique, afin
de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.
Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation du
pneumatique endommagé.
Composition du kit
1. Compresseur 12 V, avec manomètre
intégré.
2. Flacon de produit de colmatage, avec
flexible intégré.
3. Autocollant de limitation de vitesse.
Procédure de réparation
F Stationnez sans gêner la circulation et
serrez le frein de stationnement.
F

A
ppliquez les consignes de sécurité (feux
de détresse, triangle de signalisation, port
du gilet de sécurité,
…) selon la législation
en vigueur dans le pays où vous circulez.
F

C
oupez le contact.
F

D
éroulez le tuyau rangé sous le
compresseur. Ne pas enlever tout corps étranger
(exemple
: clou, vis, ...) ayant pénétré
dans le pneumatique.
F
R
accordez le tuyau du compresseur sur le
flacon de produit de colmatage.
F
R
etournez le flacon de produit de
colmatage et fixez-le sur l'encoche dédiée
du compresseur.
En cas de panne

217

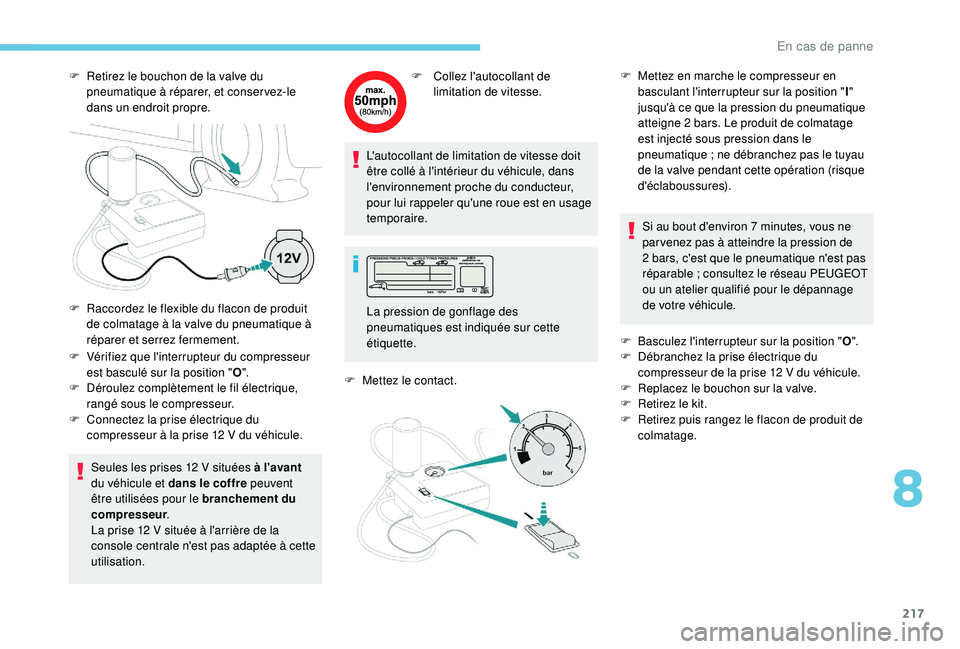

F Retirez le bouchon de la valve du pneumatique à réparer, et conser vez-le
dans un endroit propre.
F

V
érifiez que l'interrupteur du compresseur
est basculé sur la position
"O ".
F

D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F

C
onnectez la prise électrique du
compresseur à la prise 12
V du véhicule.
Seules les prises 12
V situées à l'avant
du véhicule et dans le coffre peuvent
être utilisées pour le branchement du
compresseur .
La prise 12
V située à l'arrière de la
console centrale n'est pas adaptée à cette
utilisation. F
C ollez l'autocollant de
limitation de vitesse.
L'autocollant de limitation de vitesse doit
être collé à l'intérieur du véhicule, dans
l'environnement proche du conducteur,
pour lui rappeler qu'une roue est en usage
temporaire.
F

Me
ttez le contact.Si au bout d'environ 7
minutes, vous ne
par venez pas à atteindre la pression de
2
bars, c'est que le pneumatique n'est pas
réparable
; consultez le réseau PEUGEOT
ou un atelier qualifié pour le dépannage
de votre véhicule.
F

B
asculez l'interrupteur sur la position "O ".
F

D
ébranchez la prise électrique du
compresseur de la prise 12
V du véhicule.
F

R
eplacez le bouchon sur la valve.
F

R
etirez le kit.
F

R
etirez puis rangez le flacon de produit de
colmatage.
F

R
accordez le flexible du flacon de produit
de colmatage à la valve du pneumatique à
réparer et serrez fermement. La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.F
M ettez en marche le compresseur en
basculant l'interrupteur sur la position "I"
jusqu'à ce que la pression du pneumatique
atteigne 2
bars. Le produit de colmatage
est injecté sous pression dans le
pneumatique
; ne débranchez pas le tuyau
de la valve pendant cette opération (risque
d'éclaboussures).
8
En cas de panne

218

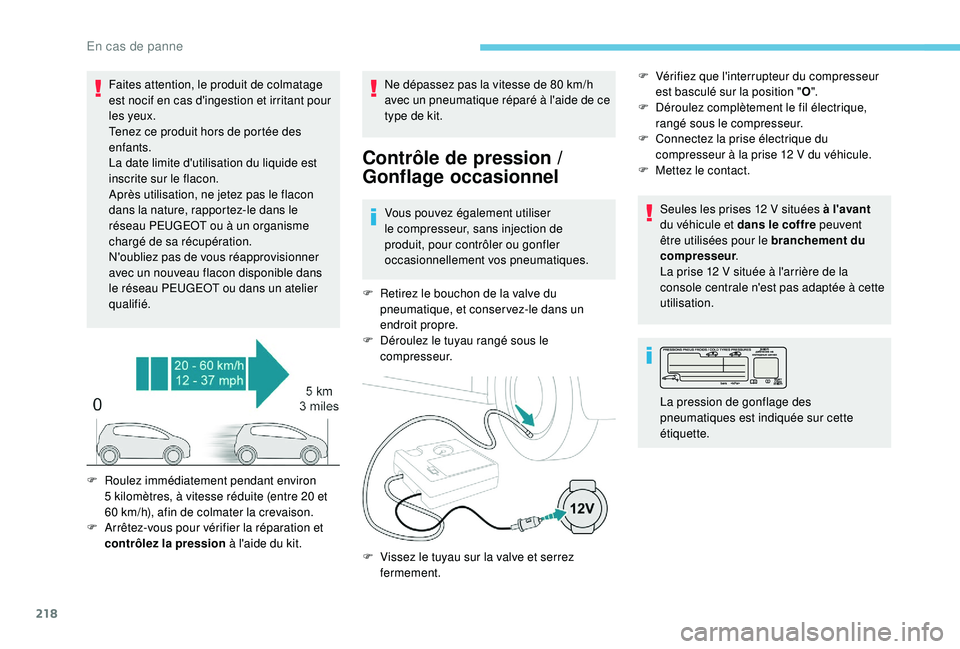

Faites attention, le produit de colmatage
est nocif en cas d'ingestion et irritant pour
les yeux.
Tenez ce produit hors de portée des
enfants.
La date limite d'utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne jetez pas le flacon
dans la nature, rapportez-le dans le
réseau PEUGEOT ou à un organisme
chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec un nouveau flacon disponible dans
le réseau PEUGEOT ou dans un atelier
qualifié.Ne dépassez pas la vitesse de 80
km/h
avec un pneumatique réparé à l'aide de ce
type de kit.
Contrôle de pression /
G onflage occasionnel
Vous pouvez également utiliser
le compresseur, sans injection de
produit, pour contrôler ou gonfler
occasionnellement vos pneumatiques.
F

R
etirez le bouchon de la valve du
pneumatique, et conser vez-le dans un
endroit propre.
F

D
éroulez le tuyau rangé sous le
compresseur. F

V
érifiez que l'interrupteur du compresseur
est basculé sur la position "
O ".
F
D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F
C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F
Me
ttez le contact.
Seules les prises 12 V situées à l'avant
du véhicule et dans le coffre peuvent
être utilisées pour le branchement du
compresseur .
La prise 12
V située à l'arrière de la
console centrale n'est pas adaptée à cette
utilisation.
F

R

oulez immédiatement pendant environ
5

kilomètres, à vitesse réduite (entre 20 et
60

km/h), afin de colmater la crevaison.
F

A

rrêtez-vous pour vérifier la réparation et
contrôlez la pression à l'aide du kit.
F

V
issez le tuyau sur la valve et serrez
fermement. La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.
En cas de panne

219

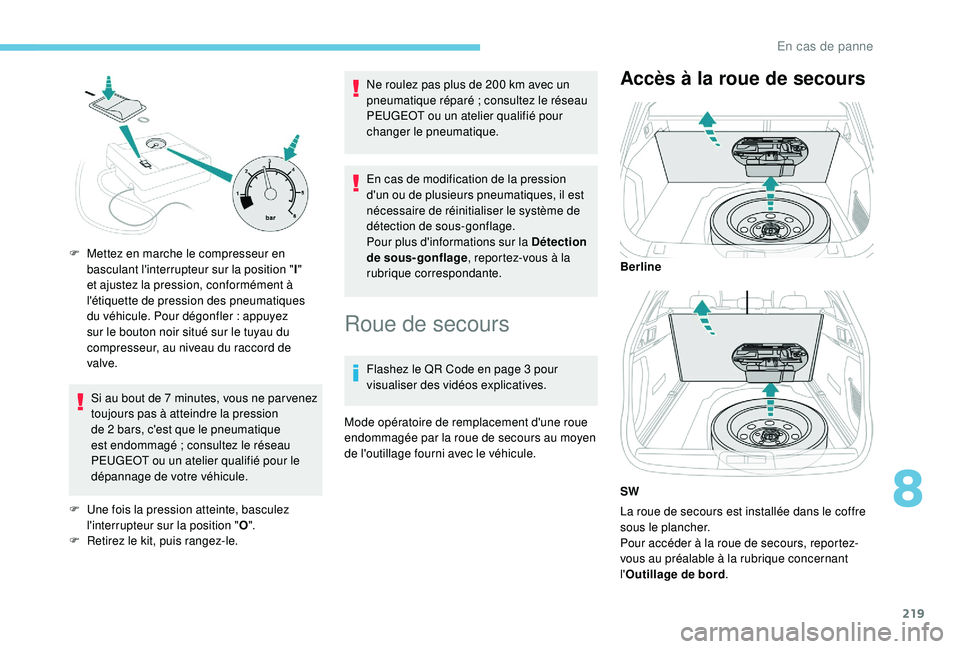

Si au bout de 7 minutes, vous ne par venez
t oujours pas à atteindre la pression
de 2
bars, c'est que le pneumatique
est endommagé
; consultez le réseau
PEUGEOT ou un atelier qualifié pour le
dépannage de votre véhicule.
F

U
ne fois la pression atteinte, basculez
l'interrupteur sur la position
"O ".
F

R
etirez le kit, puis rangez-le. Ne roulez pas plus de 200
km avec un
pneumatique réparé ; consultez le réseau
PEUGEOT ou un atelier qualifié pour
changer le pneumatique.
En cas de modification de la pression
d'un ou de plusieurs pneumatiques, il est
nécessaire de réinitialiser le système de
détection de sous-gonflage.
Pour plus d'informations sur la Détection
de sous-gonflage , reportez-vous à la
rubrique correspondante.
Roue de secours
Flashez le QR Code en page 3 pour
visualiser des vidéos explicatives.
Mode opératoire de remplacement d'une roue
endommagée par la roue de secours au moyen
de l'outillage fourni avec le véhicule.
Accès à la roue de secours
La roue de secours est installée dans le coffre
sous le plancher.
Pour accéder à la roue de secours, reportez-
vous au préalable à la rubrique concernant
l' Outillage de bord .
F

M

ettez en marche le compresseur en
basculant l'interrupteur sur la position

"
I"
et ajustez la pression, conformément à
l'étiquette de pression des pneumatiques
du véhicule. Pour dégonfler

: appuyez
sur le bouton noir situé sur le tuyau du
compresseur, au niveau du raccord de
valve. Berline
SW
8
En cas de panne

220

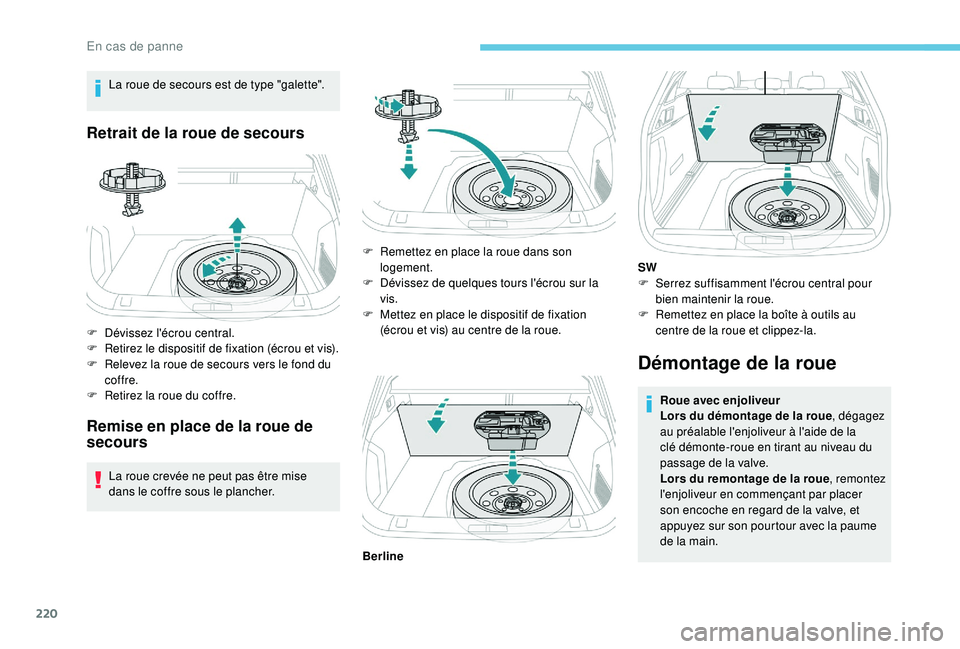

La roue de secours est de type "galette".
Retrait de la roue de secours
F Dévissez l'écrou central.
F R etirez le dispositif de fixation (écrou et vis).
F

R
elevez la roue de secours vers le fond du
coffre.
F

R
etirez la roue du coffre.
Remise en place de la roue de
secours
La roue crevée ne peut pas être mise
dans le coffre sous le plancher.
Démontage de la roue
Roue avec enjoliveur
Lors du démontage de la roue , dégagez
au préalable l'enjoliveur à l'aide de la
clé démonte-roue en tirant au niveau du
passage de la valve.
Lors du remontage de la roue , remontez
l'enjoliveur en commençant par placer
son encoche en regard de la valve, et
appuyez sur son pourtour avec la paume
de la main.
F

R

emettez en place la roue dans son
logement.
F

D

évissez de quelques tours l'écrou sur la
vis.
F

M

ettez en place le dispositif de fixation
(écrou et vis) au centre de la roue. SW
F

S
errez suffisamment l'écrou central pour
bien maintenir la roue.
F

R
emettez en place la boîte à outils au
centre de la roue et clippez-la.
Berline
En cas de panne

221

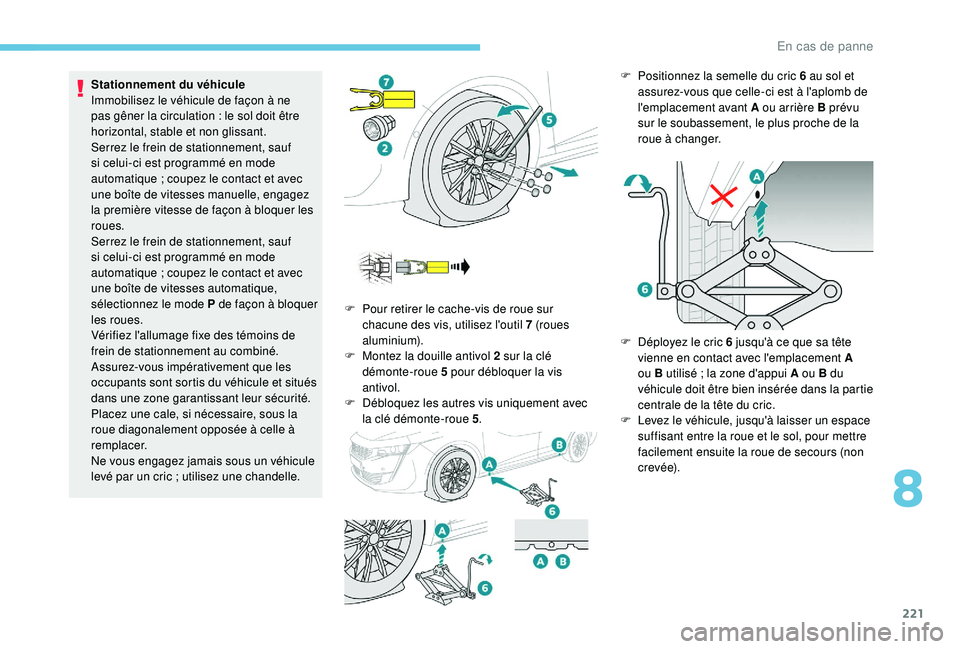

Stationnement du véhicule
Immobilisez le véhicule de façon à ne
pas gêner la circulation : le sol doit être
horizontal, stable et non glissant.
Serrez le frein de stationnement, sauf
si celui-ci est programmé en mode
automatique
; coupez le contact et avec
une boîte de vitesses manuelle, engagez
la première vitesse de façon à bloquer les
roues.
Serrez le frein de stationnement, sauf
si celui-ci est programmé en mode
automatique
; coupez le contact et avec
une boîte de vitesses automatique,
sélectionnez le mode P de façon à bloquer
les roues.
Vérifiez l'allumage fixe des témoins de
frein de stationnement au combiné.
Assurez-vous impérativement que les
occupants sont sortis du véhicule et situés
dans une zone garantissant leur sécurité.
Placez une cale, si nécessaire, sous la
roue diagonalement opposée à celle à
remplacer.
Ne vous engagez jamais sous un véhicule
levé par un cric
; utilisez une chandelle. F

P
our retirer le cache-vis de roue sur
chacune des vis, utilisez l'outil 7 (roues
aluminium).
F

M
ontez la douille antivol 2 sur la clé
démonte-roue 5 pour débloquer la vis
antivol.
F

D
ébloquez les autres vis uniquement avec
la clé démonte-roue 5 . F
P ositionnez la semelle du cric 6 au sol et
assurez-vous que celle-ci est à l'aplomb de
l'emplacement avant A ou arrière B prévu
sur le soubassement, le plus proche de la
roue à changer.
F

D
éployez le cric 6 jusqu'à ce que sa tête
vienne en contact avec l'emplacement A
ou B utilisé
; la zone d'appui A ou B du
véhicule doit être bien insérée dans la partie
centrale de la tête du cric.
F

L
evez le véhicule, jusqu'à laisser un espace
suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non
c r evé e).
8
En cas de panne

222
Veillez à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric risque
de déraper ou de s'affaisser - Risque de
blessure !
Veillez à positionner le cric uniquement
aux emplacements A ou B sous le
véhicule, en vous assurant que la tête
du cric est bien centrée sous la zone
d'appui du véhicule. Sinon, le véhicule
risque d'être endommagé et /ou le cric de
s'affaisser - Risque de blessure !

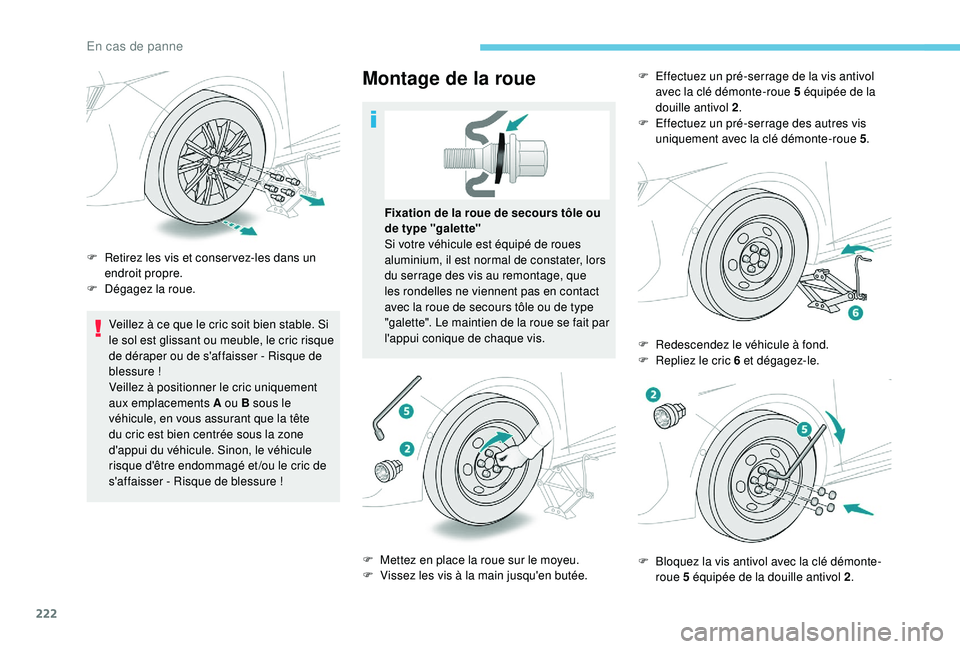

Montage de la roue
F Retirez les vis et conser vez-les dans un endroit propre.
F

D
égagez la roue. Fixation de la roue de secours tôle ou
de type "galette"
Si votre véhicule est équipé de roues
aluminium, il est normal de constater, lors
du serrage des vis au remontage, que
les rondelles ne viennent pas en contact
avec la roue de secours tôle ou de type
"galette". Le maintien de la roue se fait par
l'appui conique de chaque vis.
F

M
ettez en place la roue sur le moyeu.
F

V
issez les vis à la main jusqu'en butée.F

E
ffectuez un pré-serrage de la vis antivol
avec la clé démonte-roue 5 équipée de la
douille antivol

2
.
F
E
ffectuez un pré-serrage des autres vis
uniquement avec la clé démonte-roue 5
.
F
R
edescendez le véhicule à fond.
F

R
epliez le cric 6 et dégagez-le.
F

B
loquez la vis antivol avec la clé démonte-
roue
5 équipée de la douille antivol 2.
En cas de panne
