167

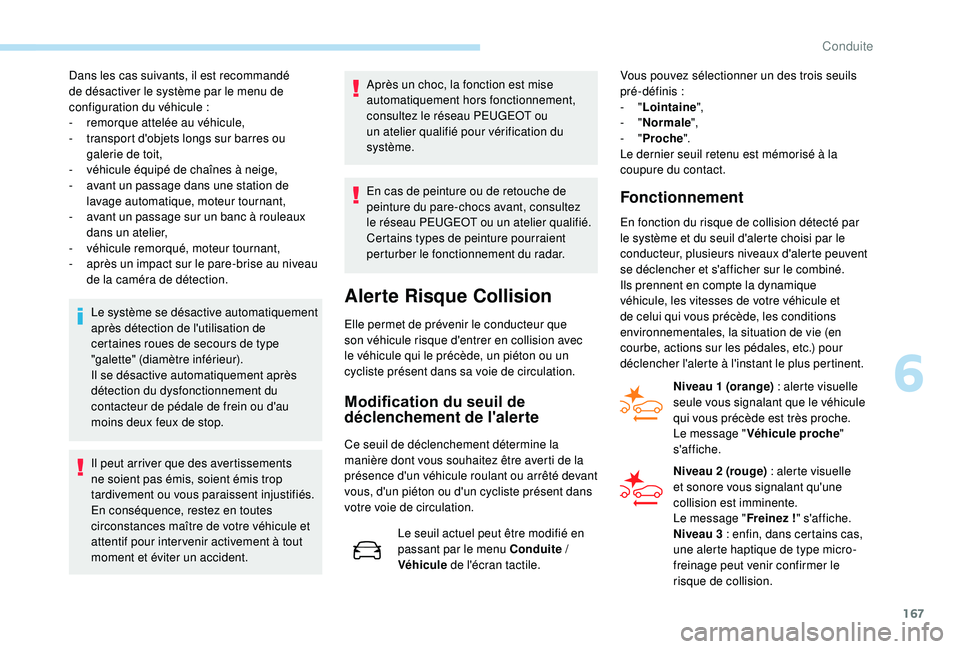

Dans les cas suivants, il est recommandé
de désactiver le système par le menu de
configuration du véhicule :
-
r

emorque attelée au véhicule,
-

t
ransport d'objets longs sur barres ou
galerie de toit,
-

v
éhicule équipé de chaînes à neige,
-

a
vant un passage dans une station de
lavage automatique, moteur tournant,
-

a
vant un passage sur un banc à rouleaux
dans un atelier,
-

v
éhicule remorqué, moteur tournant,
-

a
près un impact sur le pare-brise au niveau
de la caméra de détection.
Le système se désactive automatiquement
après détection de l'utilisation de
certaines roues de secours de type
"galette" (diamètre inférieur).
Il se désactive automatiquement après
détection du dysfonctionnement du
contacteur de pédale de frein ou d'au
moins deux feux de stop.
Il peut arriver que des avertissements
ne soient pas émis, soient émis trop
tardivement ou vous paraissent injustifiés.
En conséquence, restez en toutes
circonstances maître de votre véhicule et
attentif pour intervenir activement à tout
moment et éviter un accident. Après un choc, la fonction est mise
automatiquement hors fonctionnement,
consultez le réseau PEUGEOT ou
un atelier qualifié pour vérification du
système.
En cas de peinture ou de retouche de
peinture du pare-chocs avant, consultez
le réseau PEUGEOT ou un atelier qualifié.
Certains types de peinture pourraient
perturber le fonctionnement du radar.
Alerte Risque Collision
Elle permet de prévenir le conducteur que
son véhicule risque d'entrer en collision avec
le véhicule qui le précède, un piéton ou un
cycliste présent dans sa voie de circulation.
Modification du seuil de
déclenchement de l'alerte
Ce seuil de déclenchement détermine la
manière dont vous souhaitez être averti de la
présence d'un véhicule roulant ou arrêté devant
vous, d'un piéton ou d'un cycliste présent dans
votre voie de circulation.
Le seuil actuel peut être modifié en
passant par le menu Conduite


/
Véhicule de l'écran tactile. Vous pouvez sélectionner un des trois seuils
pré-définis


:
- "
Lointaine ",
- "
Normale ",
- "
Proche ".
Le dernier seuil retenu est mémorisé à la
coupure du contact.
Fonctionnement
En fonction du risque de collision détecté par
le système et du seuil d'alerte choisi par le
conducteur, plusieurs niveaux d'alerte peuvent
se déclencher et s'afficher sur le combiné.
Ils prennent en compte la dynamique
véhicule, les vitesses de votre véhicule et
de celui qui vous précède, les conditions
environnementales, la situation de vie (en
courbe, actions sur les pédales, etc.) pour
déclencher l'alerte à l'instant le plus pertinent.
Niveau
1 (orange) : alerte visuelle
seule vous signalant que le véhicule
qui vous précède est très proche.
Le message " Véhicule proche "
s'affiche.
Niveau
2 (rouge) : alerte visuelle
et sonore vous signalant qu'une
collision est imminente.
Le message " Freinez


!" s'affiche.
Niveau


3 : enfin, dans certains cas,
une alerte haptique de type micro-
freinage peut venir confirmer le
risque de collision.
6
Conduite

168

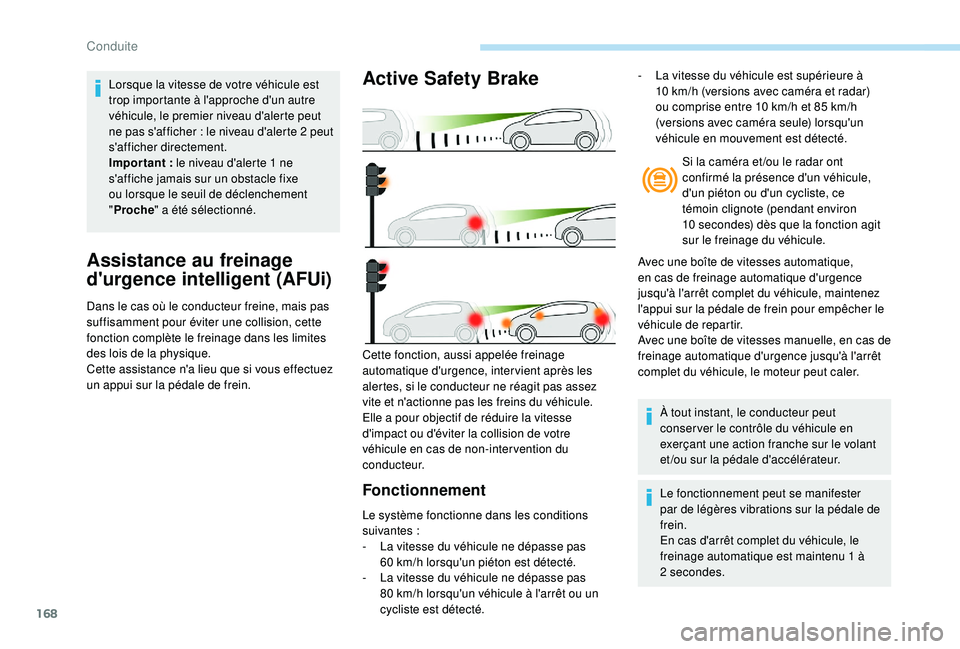

Assistance au freinage
d'urgence intelligent (AFUi)
Dans le cas où le conducteur freine, mais pas
suffisamment pour éviter une collision, cette
fonction complète le freinage dans les limites
des lois de la physique.
Cette assistance n'a lieu que si vous effectuez
un appui sur la pédale de frein.
Active Safety Brake
Fonctionnement
Le système fonctionne dans les conditions
suivantes :
-

L
a vitesse du véhicule ne dépasse pas
60
km/h lorsqu'un piéton est détecté.
-

L
a vitesse du véhicule ne dépasse pas
80
km/h lorsqu'un véhicule à l'arrêt ou un
cycliste est détecté. Si la caméra et /ou le radar ont
confirmé la présence d'un véhicule,
d'un piéton ou d'un cycliste, ce
témoin clignote (pendant environ
10
secondes) dès que la fonction agit
sur le freinage du véhicule.
Avec une boîte de vitesses automatique,
en cas de freinage automatique d'urgence
jusqu'à l'arrêt complet du véhicule, maintenez
l'appui sur la pédale de frein pour empêcher le
véhicule de repartir.
Avec une boîte de vitesses manuelle, en cas de
freinage automatique d'urgence jusqu'à l'arrêt
complet du véhicule, le moteur peut caler.
Cette fonction, aussi appelée freinage
automatique d'urgence, inter vient après les
alertes, si le conducteur ne réagit pas assez
vite et n'actionne pas les freins du véhicule.
Elle a pour objectif de réduire la vitesse
d'impact ou d'éviter la collision de votre
véhicule en cas de non-inter vention du
c o n d u c t e u r. À tout instant, le conducteur peut
conser ver le contrôle du véhicule en
exerçant une action franche sur le volant
et /ou sur la pédale d'accélérateur.
Le fonctionnement peut se manifester
par de légères vibrations sur la pédale de
frein.
En cas d'arrêt complet du véhicule, le
freinage automatique est maintenu 1 à
2


secondes.
-

L
a vitesse du véhicule est supérieure à
10 km/h (versions avec caméra et radar)
ou comprise entre 10 km/h et 85 km/h
(versions avec caméra seule) lorsqu'un
véhicule en mouvement est détecté.
Lorsque la vitesse de votre véhicule est
trop importante à l'approche d'un autre
véhicule, le premier niveau d'alerte peut
ne pas s'afficher

: le niveau d'alerte

2 peut
s'afficher directement.
Impor tant : le niveau d'alerte

1 ne
s'affiche jamais sur un obstacle fixe
ou lorsque le seuil de déclenchement
" Proche " a été sélectionné.
Conduite

169

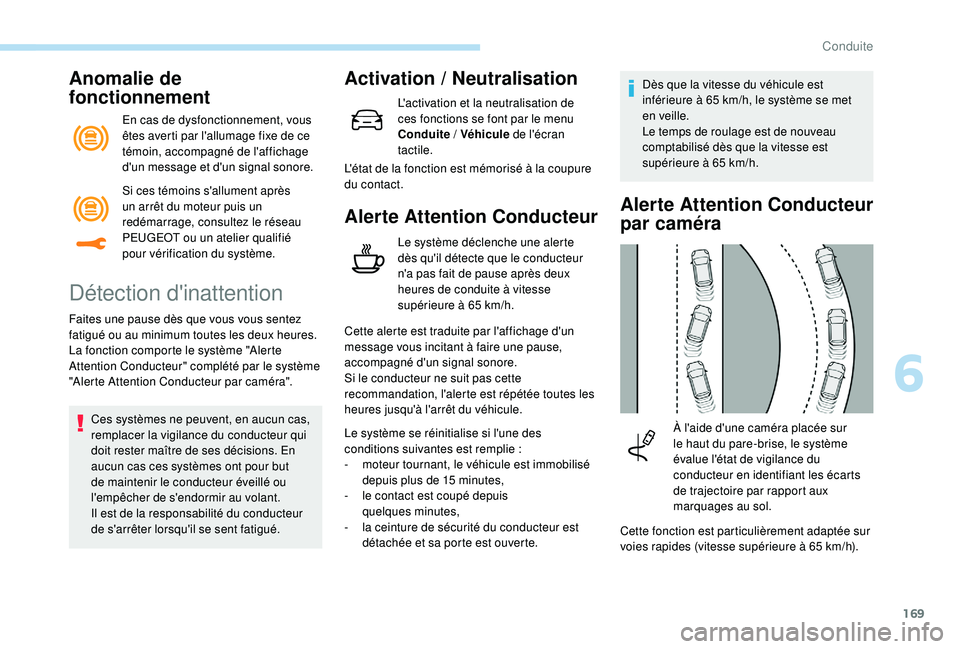

Anomalie de
fonctionnement
En cas de dysfonctionnement, vous
êtes averti par l'allumage fixe de ce
témoin, accompagné de l'affichage
d'un message et d'un signal sonore.
Détection d'inattention
Faites une pause dès que vous vous sentez
fatigué ou au minimum toutes les deux heures.
La fonction comporte le système "Alerte
Attention Conducteur" complété par le système
"Alerte Attention Conducteur par caméra".Ces systèmes ne peuvent, en aucun cas,
remplacer la vigilance du conducteur qui
doit rester maître de ses décisions. En
aucun cas ces systèmes ont pour but
de maintenir le conducteur éveillé ou
l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur
de s'arrêter lorsqu'il se sent fatigué.
Activation / N eutralisation
L'activation et la neutralisation de
ces fonctions se font par le menu
Conduite


/ Véhicule de l'écran
tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
Alerte Attention Conducteur
Le système déclenche une alerte
dès qu'il détecte que le conducteur
n'a pas fait de pause après deux
heures de conduite à vitesse
supérieure à 65
km/h.
Cette alerte est traduite par l'affichage d'un
message vous incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des
conditions suivantes est remplie
:
-

m

oteur tournant, le véhicule est immobilisé
depuis plus de 15
minutes,
-

l

e contact est coupé depuis
quelques


minutes,
-

l

a ceinture de sécurité du conducteur est
détachée et sa porte est ouverte. Dès que la vitesse du véhicule est
inférieure à 65
km/h, le système se met
en veille.
Le temps de roulage est de nouveau
comptabilisé dès que la vitesse est
supérieure à 65 km/h.
Alerte Attention Conducteur
par caméra
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65
km/h).
À l'aide d'une caméra placée sur
le haut du pare-brise, le système
évalue l'état de vigilance du
conducteur en identifiant les écarts
de trajectoire par rapport aux
marquages au sol.
Si ces témoins s'allument après
un arrêt du moteur puis un
redémarrage, consultez le réseau
PEUGEOT ou un atelier qualifié
pour vérification du système.
6
Conduite

170

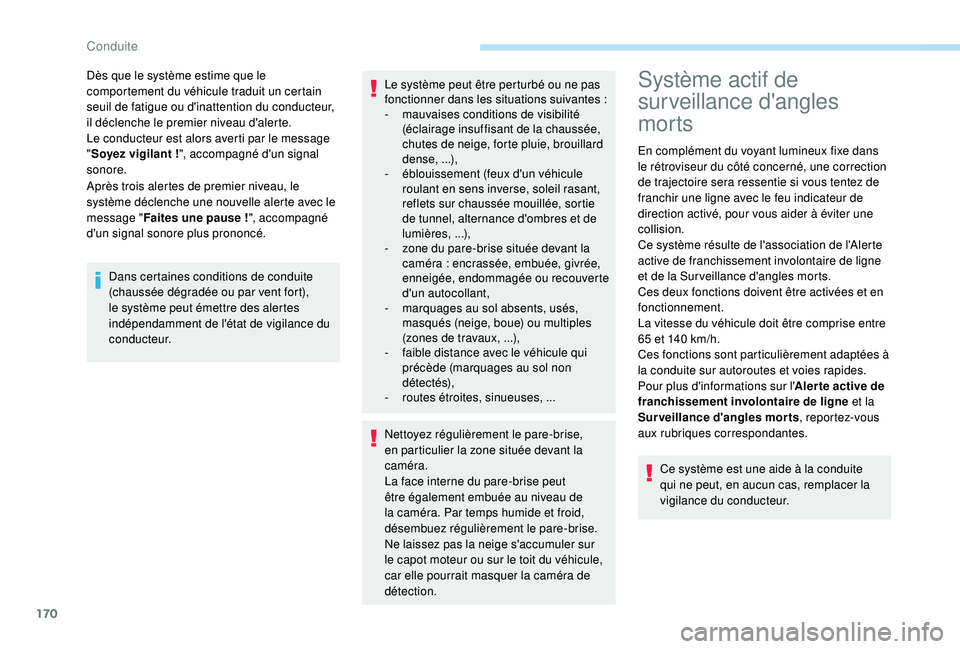

Après trois alertes de premier niveau, le
système déclenche une nouvelle alerte avec le
message "Faites une pause
!", accompagné
d'un signal sonore plus prononcé. Dès que le système estime que le
comportement du véhicule traduit un certain
seuil de fatigue ou d'inattention du conducteur,
il déclenche le premier niveau d'alerte.
Le conducteur est alors averti par le message
" Soyez vigilant

!
", accompagné d'un signal
sonore.
Système actif de
surveillance d'angles
morts
En complément du voyant lumineux fixe dans
le rétroviseur du côté concerné, une correction
de trajectoire sera ressentie si vous tentez de
franchir une ligne avec le feu indicateur de
direction activé, pour vous aider à éviter une
collision.
Ce système résulte de l'association de l'Alerte
active de franchissement involontaire de ligne
et de la Surveillance d'angles morts.
Ces deux fonctions doivent être activées et en
fonctionnement.
La vitesse du véhicule doit être comprise entre
65 et 140
km/h.
Ces fonctions sont particulièrement adaptées à
la conduite sur autoroutes et voies rapides.
Pour plus d'informations sur l' Aler te active de
franchissement involontaire de ligne et la
Surveillance d'angles morts , reportez-vous
aux rubriques correspondantes.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort),
le système peut émettre des alertes
indépendamment de l'état de vigilance du
c o n d u c t e u r. Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes


:
-

m

auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chutes de neige, forte pluie, brouillard
dense,
...),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières,


...),
-

z

one du pare-brise située devant la
caméra

: encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m

arquages au sol absents, usés,
masqués (neige, boue) ou multiples
(zones de travaux,

...),
-

f

aible distance avec le véhicule qui
précède (marquages au sol non
détectés),
-

r

outes étroites, sinueuses,

...
Nettoyez régulièrement le pare-brise,
en particulier la zone située devant la
caméra.
La face interne du pare-brise peut
être également embuée au niveau de
la caméra. Par temps humide et froid,
désembuez régulièrement le pare-brise.
Ne laissez pas la neige s'accumuler sur
le capot moteur ou sur le toit du véhicule,
car elle pourrait masquer la caméra de
détection.
Conduite

171

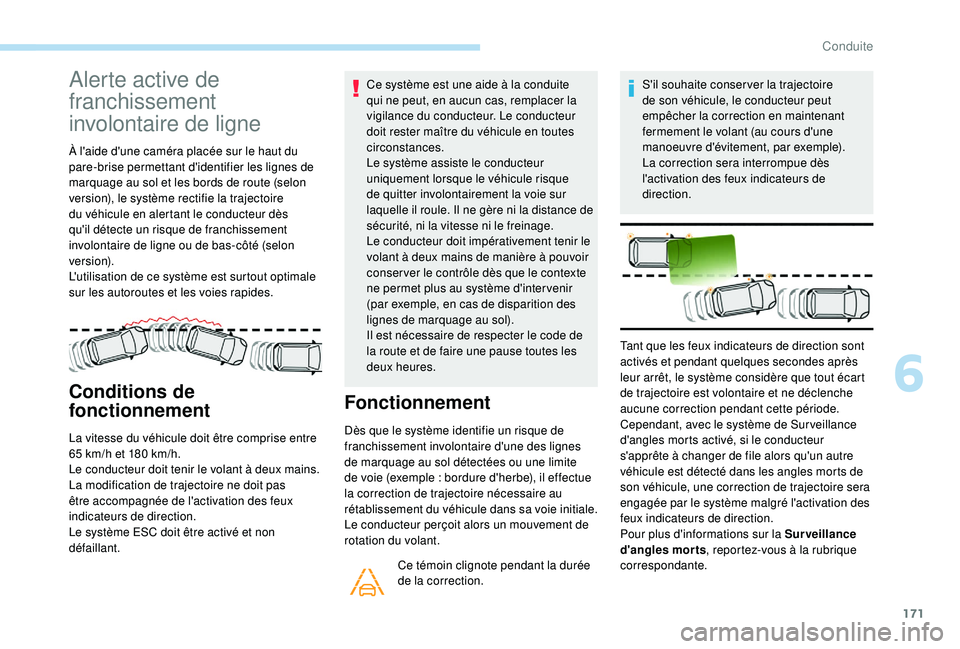

Alerte active de
franchissement
involontaire de ligne
À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol et les bords de route (selon
version), le système rectifie la trajectoire
du véhicule en alertant le conducteur dès
qu'il détecte un risque de franchissement
involontaire de ligne ou de bas-côté (selon
ve r s i o n).
L'utilisation de ce système est surtout optimale
sur les autoroutes et les voies rapides.
Conditions de
fonctionnement
La vitesse du véhicule doit être comprise entre
65 km/h et 180 km/h.
Le conducteur doit tenir le volant à deux mains.
La modification de trajectoire ne doit pas
être accompagnée de l'activation des feux
indicateurs de direction.
Le système ESC doit être activé et non
défaillant. Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur. Le conducteur
doit rester maître du véhicule en toutes
circonstances.
Le système assiste le conducteur
uniquement lorsque le véhicule risque
de quitter involontairement la voie sur
laquelle il roule. Il ne gère ni la distance de
sécurité, ni la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conser ver le contrôle dès que le contexte
ne permet plus au système d'inter venir
(par exemple, en cas de disparition des
lignes de marquage au sol).
Il est nécessaire de respecter le code de
la route et de faire une pause toutes les
deux heures.
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées ou une limite
de voie (exemple
: bordure d'herbe), il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée
de la correction. S'il souhaite conser ver la trajectoire
de son véhicule, le conducteur peut
empêcher la correction en maintenant
fermement le volant (au cours d'une
manoeuvre d'évitement, par exemple).
La correction sera interrompue dès
l'activation des feux indicateurs de
direction.
Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après
leur arrêt, le système considère que tout écart
de trajectoire est volontaire et ne déclenche
aucune correction pendant cette période.
Cependant, avec le système de Sur veillance
d'angles morts activé, si le conducteur
s'apprête à changer de file alors qu'un autre
véhicule est détecté dans les angles morts de
son véhicule, une correction de trajectoire sera
engagée par le système malgré l'activation des
feux indicateurs de direction.
Pour plus d'informations sur la Surveillance
d'angles morts , reportez-vous à la rubrique
correspondante.
6
Conduite

172

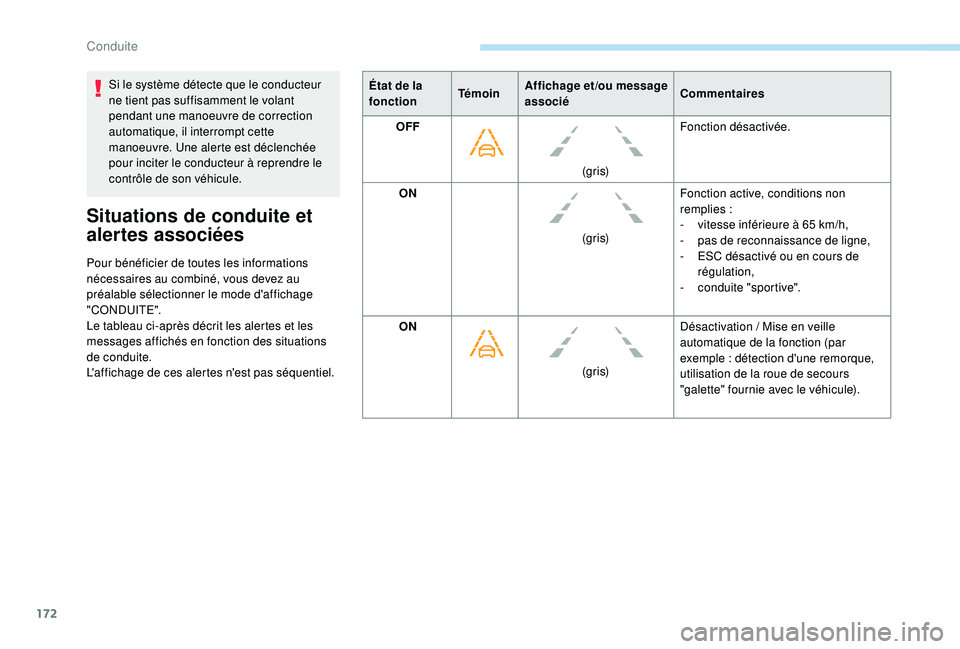

Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manoeuvre de correction
automatique, il interrompt cette
manoeuvre. Une alerte est déclenchée
pour inciter le conducteur à reprendre le
contrôle de son véhicule.
Situations de conduite et
alertes associées
Pour bénéficier de toutes les informations
nécessaires au combiné, vous devez au
préalable sélectionner le mode d'affichage
"CONDUITE".
Le tableau ci-après décrit les alertes et les
messages affichés en fonction des situations
de conduite.
L'affichage de ces alertes n'est pas séquentiel.État de la
fonction
TémoinAffichage et /ou message
associé Commentaires
OFF
(g r i s)Fonction désactivée.
ON (g r i s)Fonction active, conditions non
remplies

:
-
v
itesse inférieure à 65 km/h,
-
p
as de reconnaissance de ligne,
- ES C désactivé ou en cours de
régulation,
-

c
onduite "sportive".
ON
(g r i s)Désactivation
/ Mise en veille
automatique de la fonction (par
exemple
: détection d'une remorque,
utilisation de la roue de secours
"galette" fournie avec le véhicule).
Conduite

173

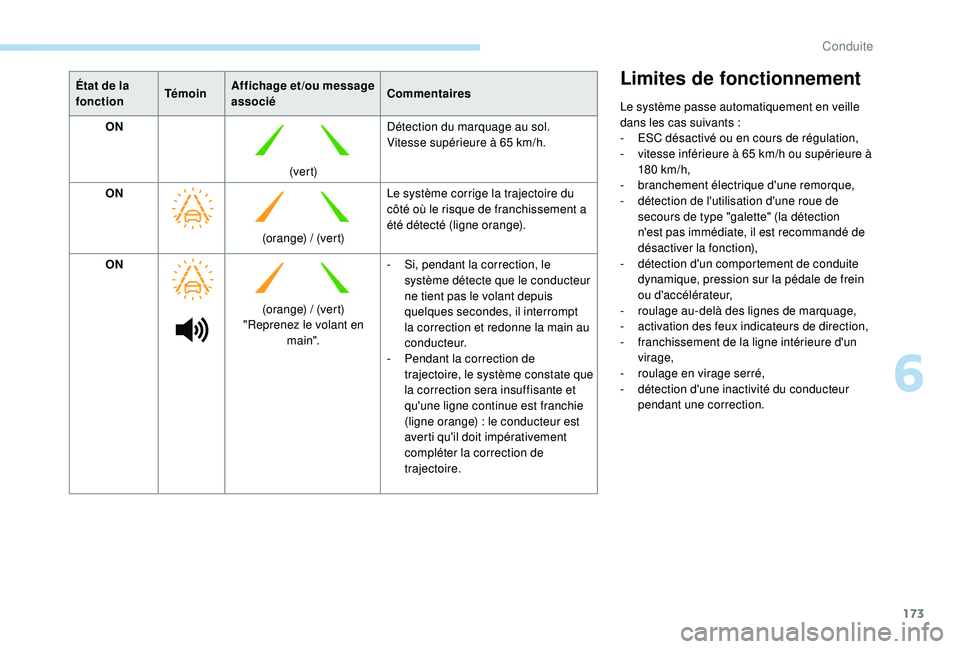

État de la
fonctionTémoinAffichage et /ou message
associé Commentaires
ON
(ver t)Détection du marquage au sol.
Vitesse supérieure à 65
km/h.
ON (orange)
/ (vert)Le système corrige la trajectoire du
côté où le risque de franchissement a
été détecté (ligne orange).
ON
(orange)
/ (vert)
"Reprenez le volant en main". -

S
i, pendant la correction, le
système détecte que le conducteur
ne tient pas le volant depuis
quelques


secondes, il interrompt
la correction et redonne la main au
c o n d u c t e u r.
-

Pe
ndant la correction de
trajectoire, le système constate que
la correction sera insuffisante et
qu'une ligne continue est franchie
(ligne orange)
: le conducteur est
averti qu'il doit impérativement
compléter la correction de
trajectoire.Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
-

ES
C désactivé ou en cours de régulation,
-

v
itesse inférieure à 65 km/h ou supérieure à
180 km/h,
-

b
ranchement électrique d'une remorque,
-

d
étection de l'utilisation d'une roue de
secours de type "galette" (la détection
n'est pas immédiate, il est recommandé de
désactiver la fonction),
-

d
étection d'un comportement de conduite
dynamique, pression sur la pédale de frein
ou d'accélérateur,
-

r
oulage au-delà des lignes de marquage,
-

a
ctivation des feux indicateurs de direction,
-

f
ranchissement de la ligne intérieure d'un
virage,
-

r
oulage en virage serré,
-

d
étection d'une inactivité du conducteur
pendant une correction.
6
Conduite

174

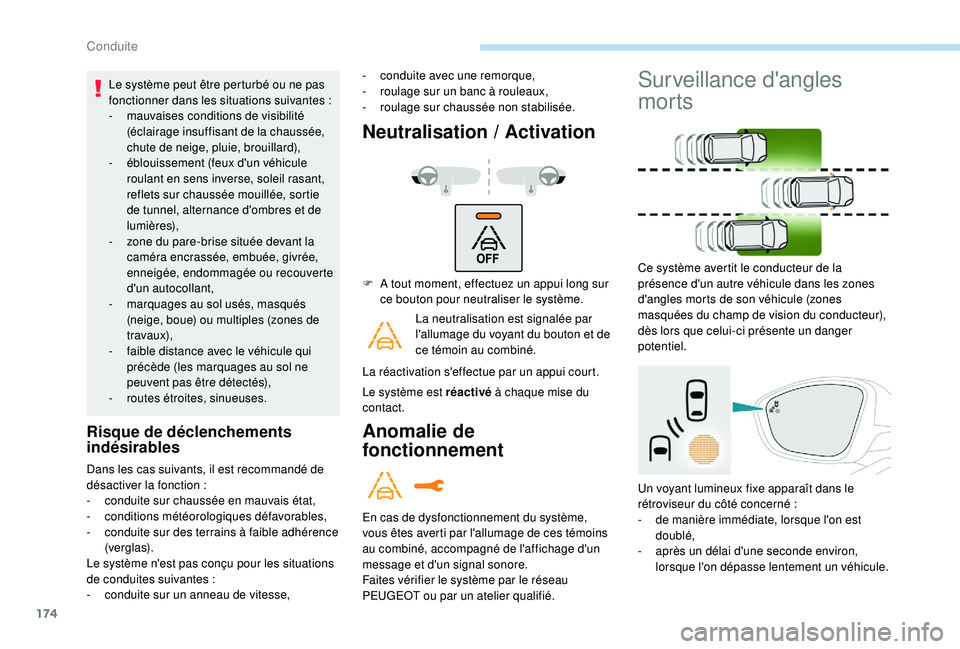

Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes :
-
m
auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chute de neige, pluie, brouillard),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières),
-

z
one du pare-brise située devant la
caméra encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m
arquages au sol usés, masqués
(neige, boue) ou multiples (zones de
travaux),
-

f
aible distance avec le véhicule qui
précède (les marquages au sol ne
peuvent pas être détectés),
-
r

outes étroites, sinueuses.
Risque de déclenchements
indésirables
- conduite avec une remorque,
- r oulage sur un banc à rouleaux,
-

r
oulage sur chaussée non stabilisée.
Neutralisation / Activation
Dans les cas suivants, il est recommandé de
désactiver la fonction :
-

c
onduite sur chaussée en mauvais état,
-
c

onditions météorologiques défavorables,
-

c
onduite sur des terrains à faible adhérence
(ve r g l a s).
Le système n'est pas conçu pour les situations
de conduites suivantes :
-

c
onduite sur un anneau de vitesse, F

A t
out moment, effectuez un appui long sur
ce bouton pour neutraliser le système.
La neutralisation est signalée par
l'allumage du voyant du bouton et de
ce témoin au combiné.
La réactivation s'effectue par un appui court.
Le système est réactivé à chaque mise du
contact.
Anomalie de
fonctionnement
En cas de dysfonctionnement du système,
vous êtes averti par l'allumage de ces témoins
au combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Surveillance d'angles
morts
Ce système avertit le conducteur de la
présence d'un autre véhicule dans les zones
d'angles morts de son véhicule (zones
masquées du champ de vision du conducteur),
dès lors que celui-ci présente un danger
potentiel.
Un voyant lumineux fixe apparaît dans le
rétroviseur du côté concerné
:
-

d
e manière immédiate, lorsque l'on est
doublé,
-

a
près un délai d'une seconde environ,
lorsque l'on dépasse lentement un véhicule.
Conduite
