2018 Peugeot 301 Priročnik za lastnika (in Slovenian)

127

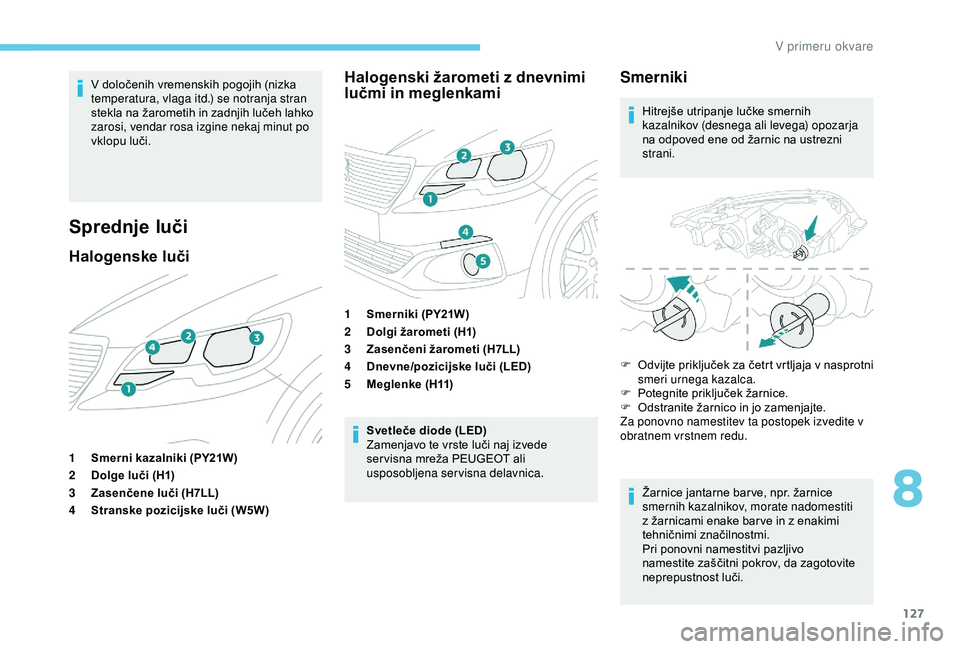

V določenih vremenskih pogojih (nizka
temperatura, vlaga itd.) se notranja stran
stekla na žarometih in zadnjih lučeh lahko
zarosi, vendar rosa izgine nekaj minut po
vklopu luči.
Sprednje luči
Halogenske lučiHalogenski žarometi z dnevnimi
lučmi in meglenkami
1
Smerni kazalniki (PY21W)
2 Dolge luči (H1)
3 Zasenčene luči (H7LL)
4 Stranske pozicijske luči (W5W) 1
Smerniki (PY21W)
2 Dolgi žarometi (H1)
3 Zasenčeni žarometi (H7LL)
4 Dnevne/pozicijske luči (LED)
5 Meglenke (H11)
Svetleče diode (LED)
Zamenjavo te vrste luči naj izvede
ser visna mreža PEUGEOT ali
usposobljena servisna delavnica.
Smerniki
Hitrejše utripanje lučke smernih
kazalnikov (desnega ali levega) opozarja
na odpoved ene od žarnic na ustrezni
strani.
F

O
dvijte priključek za četrt vrtljaja v nasprotni
smeri urnega kazalca.
F

P
otegnite priključek žarnice.
F

O
dstranite žarnico in jo zamenjajte.
Za ponovno namestitev ta postopek izvedite v
obratnem vrstnem redu.
Žarnice jantarne bar ve, npr. žarnice
smernih kazalnikov, morate nadomestiti
z žarnicami enake bar ve in z enakimi
tehničnimi značilnostmi.
Pri ponovni namestitvi pazljivo
namestite zaščitni pokrov, da zagotovite
neprepustnost luči.
8
V primeru okvare

128

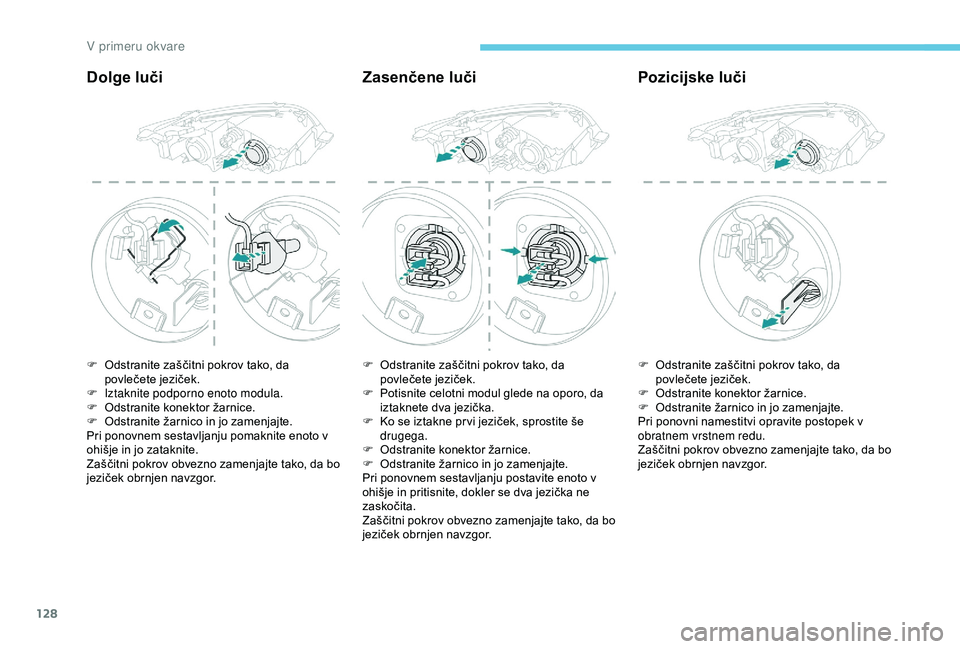

Dolge lučiZasenčene lučiPozicijske luči
F Odstranite zaščitni pokrov tako, da
povlečete jeziček.
F

I
ztaknite podporno enoto modula.
F

O
dstranite konektor žarnice.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovnem sestavljanju pomaknite enoto v
ohišje in jo zataknite.
Zaščitni pokrov obvezno zamenjajte tako, da bo
jeziček obrnjen navzgor. F
O dstranite zaščitni pokrov tako, da
povlečete jeziček.
F

P
otisnite celotni modul glede na oporo, da
iztaknete dva jezička.
F

K
o se iztakne pr vi jeziček, sprostite še
drugega.
F

O
dstranite konektor žarnice.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovnem sestavljanju postavite enoto v
ohišje in pritisnite, dokler se dva jezička ne
zaskočita.
Zaščitni pokrov obvezno zamenjajte tako, da bo
jeziček obrnjen navzgor. F
O dstranite zaščitni pokrov tako, da
povlečete jeziček.
F

O
dstranite konektor žarnice.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
Zaščitni pokrov obvezno zamenjajte tako, da bo
jeziček obrnjen navzgor.
V primeru okvare

129

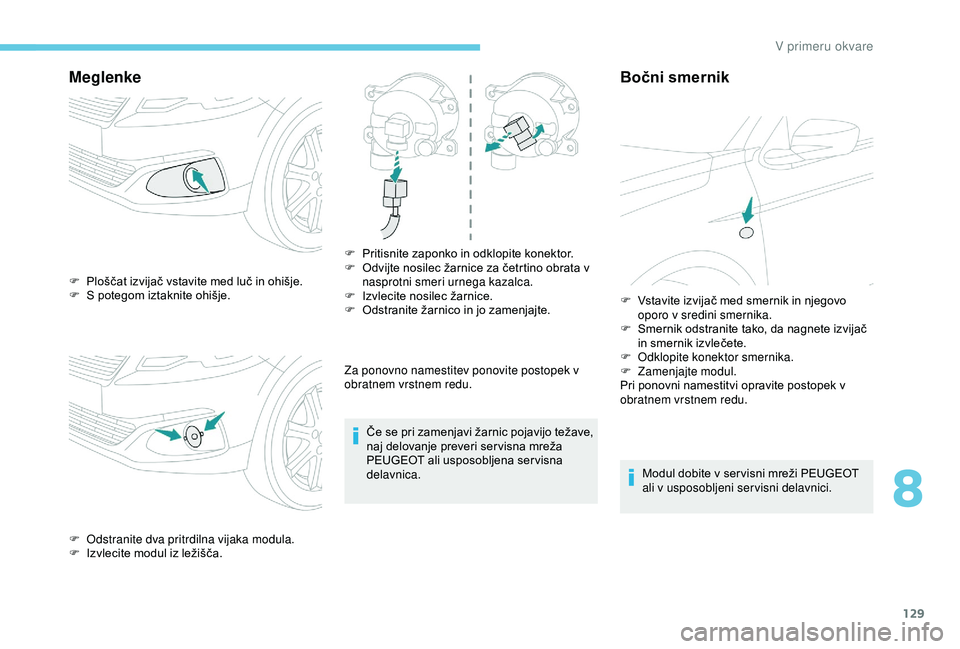

Meglenke
Za ponovno namestitev ponovite postopek v
obratnem vrstnem redu.Če se pri zamenjavi žarnic pojavijo težave,
naj delovanje preveri ser visna mreža
PEUGEOT ali usposobljena ser visna
delavnica.
Bočni smernik
Modul dobite v ser visni mreži PEUGEOT
ali v usposobljeni servisni delavnici.
F

P

loščat izvijač vstavite med luč in ohišje.
F

S p

otegom iztaknite ohišje.
F

O

dstranite dva pritrdilna vijaka modula.
F

I

zvlecite modul iz ležišča. F

P

ritisnite zaponko in odklopite konektor.
F

O

dvijte nosilec žarnice za četrtino obrata v
nasprotni smeri urnega kazalca.
F

I

zvlecite nosilec žarnice.
F

O

dstranite žarnico in jo zamenjajte.
F

V
stavite izvijač med smernik in njegovo
oporo v sredini smernika.
F

S
mernik odstranite tako, da nagnete izvijač
in smernik izvlečete.
F

O
dklopite konektor smernika.
F

Z
amenjajte modul.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
8
V primeru okvare

130

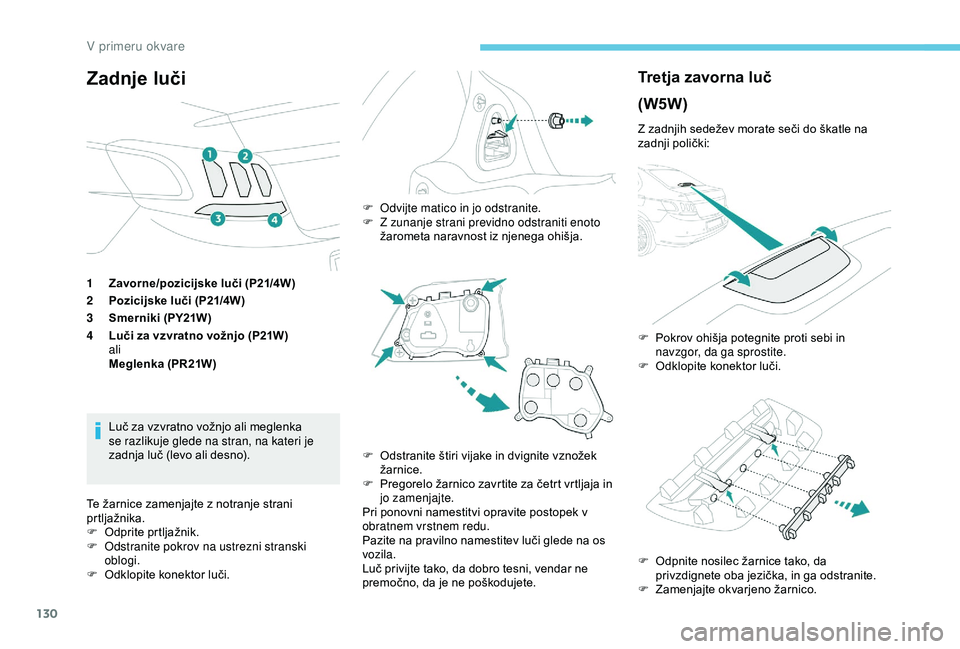

Zadnje luči
1Zavorne/pozicijske luči (P21/4W)
2 Pozicijske luči (P21/4W)
3 Smerniki (PY21W)
4 Luči za vzvratno vožnjo (P21W)
ali
Meglenka (PR21W)
Luč za vzvratno vožnjo ali meglenka
se razlikuje glede na stran, na kateri je
zadnja luč (levo ali desno).
Tretja zavorna luč
(W5W)
Z zadnjih sedežev morate seči do škatle na
zadnji polički:
F

O
dpnite nosilec žarnice tako, da
privzdignete oba jezička, in ga odstranite.
F

Z
amenjajte okvarjeno žarnico.
F

P
okrov ohišja potegnite proti sebi in
navzgor, da ga sprostite.
F

O
dklopite konektor luči.
F

O

dvijte matico in jo odstranite.
F

Z z

unanje strani previdno odstraniti enoto
žarometa naravnost iz njenega ohišja.
Te žarnice zamenjajte z notranje strani
prtljažnika.
F

O

dprite prtljažnik.
F

O

dstranite pokrov na ustrezni stranski
oblogi.
F

O

dklopite konektor luči. F

O

dstranite štiri vijake in dvignite vznožek
žarnice.
F

P

regorelo žarnico zavrtite za četrt vrtljaja in
jo zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede na os
vozila.
Luč privijte tako, da dobro tesni, vendar ne
premočno, da je ne poškodujete.
V primeru okvare

131

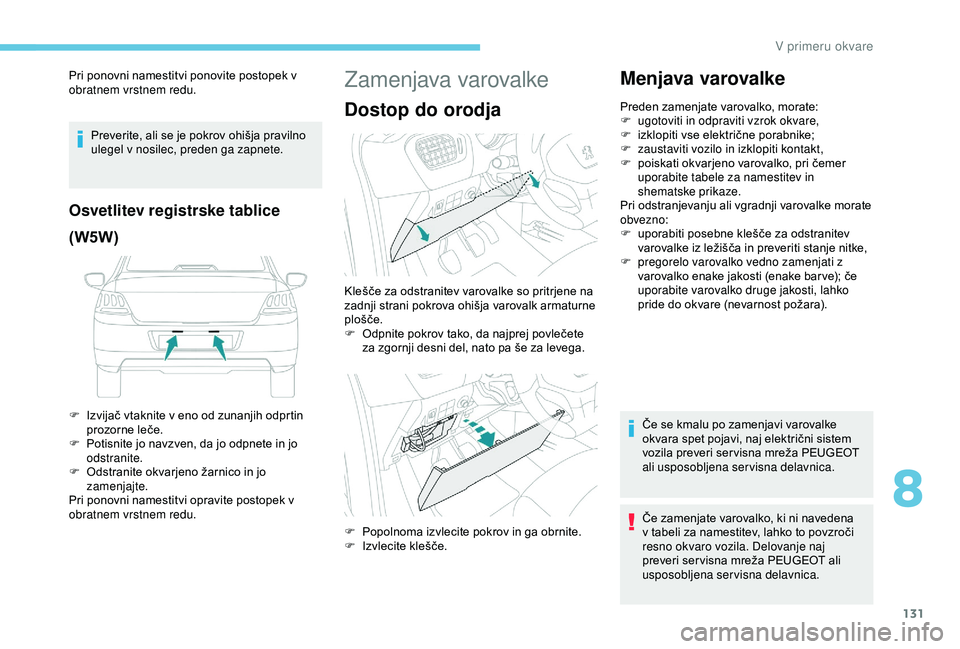

Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.Preverite, ali se je pokrov ohišja pravilno
ulegel v nosilec, preden ga zapnete.
Osvetlitev registrske tablice
(W5W)
F Izvijač vtaknite v eno od zunanjih odprtin prozorne leče.
F

P
otisnite jo navzven, da jo odpnete in jo
odstranite.
F

O
dstranite okvarjeno žarnico in jo
zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
Zamenjava varovalke
Dostop do orodja Menjava varovalkePreden zamenjate varovalko, morate:
F
u gotoviti in odpraviti vzrok okvare,
F

i
zklopiti vse električne porabnike;
F

z
austaviti vozilo in izklopiti kontakt,
F

p
oiskati okvarjeno varovalko, pri čemer
uporabite tabele za namestitev in
shematske prikaze.
Pri odstranjevanju ali vgradnji varovalke morate
obvezno:
F

u
porabiti posebne klešče za odstranitev
varovalke iz ležišča in preveriti stanje nitke,
F

p
regorelo varovalko vedno zamenjati z
varovalko enake jakosti (enake bar ve); če
uporabite varovalko druge jakosti, lahko
pride do okvare (nevarnost požara).
Če se kmalu po zamenjavi varovalke
okvara spet pojavi, naj električni sistem
vozila preveri ser visna mreža PEUGEOT
ali usposobljena servisna delavnica.
Če zamenjate varovalko, ki ni navedena
v tabeli za namestitev, lahko to povzroči
resno okvaro vozila. Delovanje naj
preveri ser visna mreža PEUGEOT ali
usposobljena servisna delavnica.
Klešče za odstranitev varovalke so pritrjene na
zadnji strani pokrova ohišja varovalk armaturne
plošče.
F

O

dpnite pokrov tako, da najprej povlečete
za zgornji desni del, nato pa še za levega.
F

P

opolnoma izvlecite pokrov in ga obrnite.
F

I

zvlecite klešče.
8
V primeru okvare

132

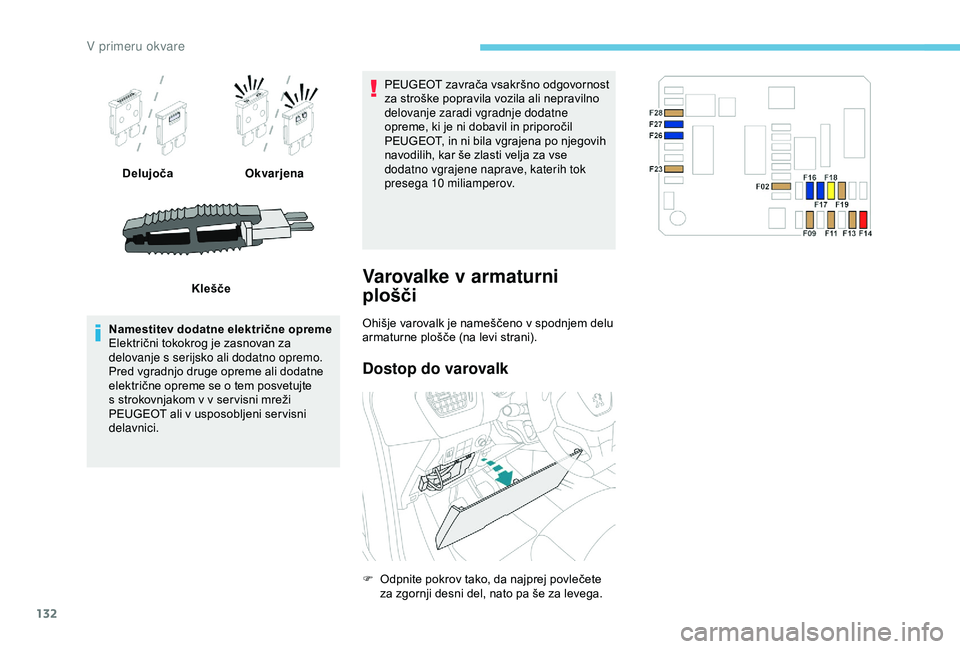

DelujočaOkvarjena
Klešče
Namestitev dodatne električne opreme
Električni tokokrog je zasnovan za
delovanje s serijsko ali dodatno opremo.
Pred vgradnjo druge opreme ali dodatne
električne opreme se o tem posvetujte
s strokovnjakom v v ser visni mreži
PEUGEOT ali v usposobljeni ser visni
delavnici. PEUGEOT zavrača vsakršno odgovornost
za stroške popravila vozila ali nepravilno
delovanje zaradi vgradnje dodatne
opreme, ki je ni dobavil in priporočil
PEUGEOT, in ni bila vgrajena po njegovih
navodilih, kar še zlasti velja za vse
dodatno vgrajene naprave, katerih tok
presega 10
miliamperov.
Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče (na levi strani).
Dostop do varovalk
F Odpnite pokrov tako, da najprej povlečete
za zgornji desni del, nato pa še za levega.
V primeru okvare

133

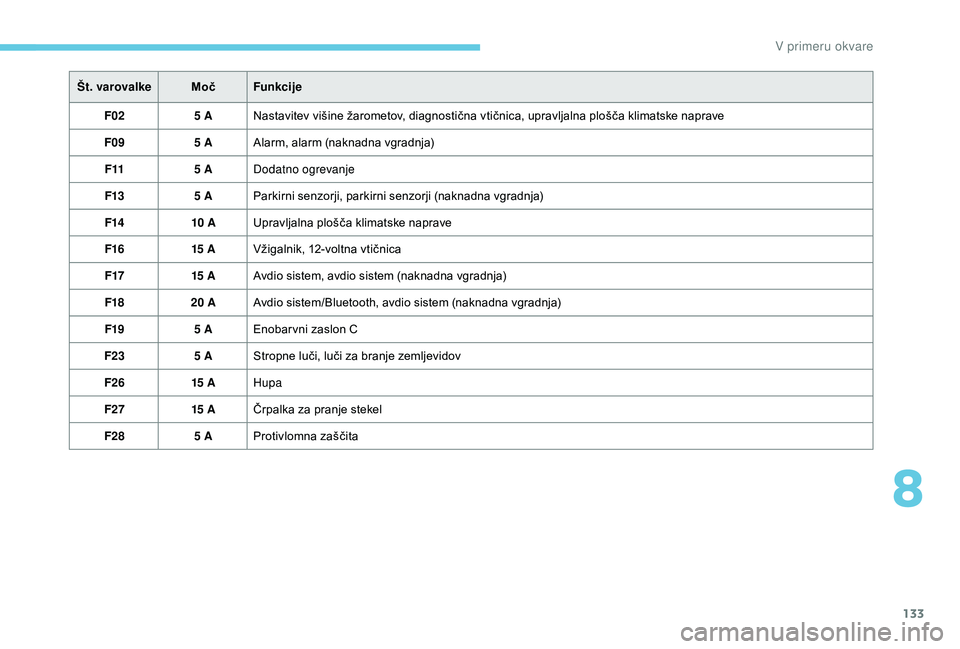

Št. varovalkeMočFunkcije
F02 5 ANastavitev višine žarometov, diagnostična vtičnica, upravljalna plošča klimatske naprave
F09 5 AAlarm, alarm (naknadna vgradnja)
F11 5 ADodatno ogrevanje
F13 5 AParkirni senzorji, parkirni senzorji (naknadna vgradnja)
F14 10 AUpravljalna plošča klimatske naprave
F16 15 AVžigalnik, 12-voltna vtičnica
F17 15 AAvdio sistem, avdio sistem (naknadna vgradnja)
F18 20 AAvdio sistem/Bluetooth, avdio sistem (naknadna vgradnja)
F19 5 AEnobar vni zaslon C
F23 5 AStropne luči, luči za branje zemljevidov
F26 15 AHupa
F27 15 AČrpalka za pranje stekel
F28 5 AProtivlomna zaščita
8
V primeru okvare

134

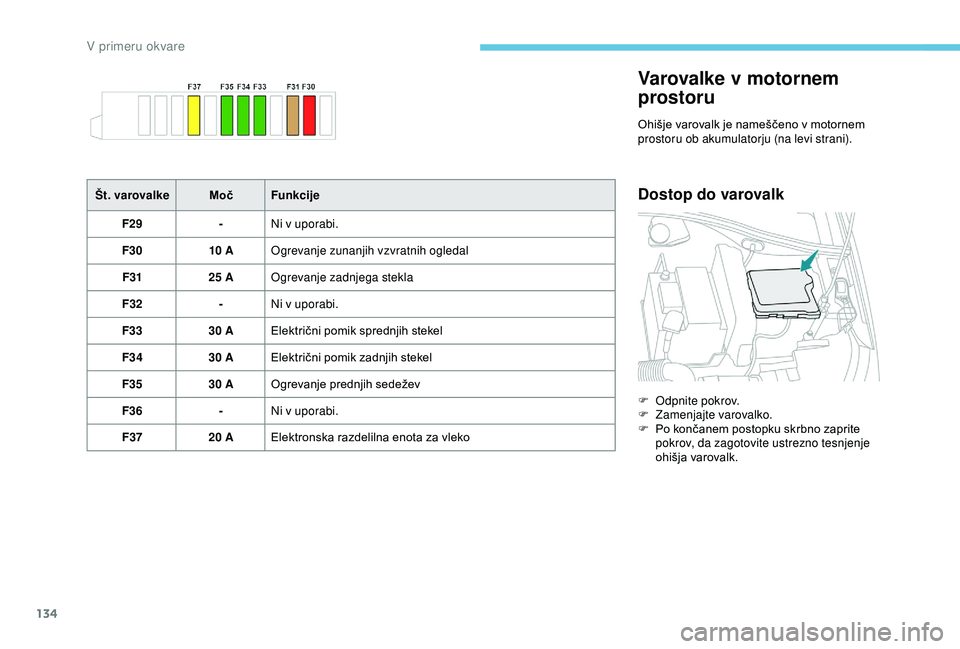

Varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornem
prostoru ob akumulatorju (na levi strani).
Dostop do varovalkŠt. varovalkeMočFunkcije
F29 -Ni v uporabi.
F30 10 AOgrevanje zunanjih vzvratnih ogledal
F31 25 AOgrevanje zadnjega stekla
F32 -Ni v uporabi.
F33 30 AElektrični pomik sprednjih stekel
F34 30 AElektrični pomik zadnjih stekel
F35 30 AOgrevanje prednjih sedežev
F36 -Ni v uporabi.
F37 20 AElektronska razdelilna enota za vleko F

O
dpnite pokrov.
F

Z
amenjajte varovalko.
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja varovalk.
V primeru okvare
