2018 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

Istmed, turvaistmed63Sobivad on lapseturvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Järgmised lapseturvasüsteemid on
soovitatud järgmistele
kaalurühmadele:
Maxi Cosi Cabriofix lastele kaaluga
kuni 13 kg rühmas 0 ja 0+ ning Duo Plus lastele kaaluga alates 13 kg kuni
18 kg rühmas I.
Veenduda, et valitud turvaiste on mõeldud paigaldamiseks Teie sõiduki
tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapse turvaistet ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.Lapse turvaiste, mis on avariis surve all olnud, tuleb välja vahetada.

64Istmed, turvaistmedLapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaalurühm
Kõrvalistuja istmel
Teise rea äärmistel
istekohtadelTeise rea
keskmisel
istekohal
Kolmandas istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgXU 1,2U/L 3XU/L3Rühm 0+: kuni 13 kgXU1,2U/L 3XU/L 3Rühm I: 9 kuni 18 kgXU1,2U/L 3,4XU/L 3,4Rühm II: 15 kuni 25 kgXXU/L3,4XU/L3,4Rühm III: 22 kuni 36 kgXXU/L3,4XU/L3,4U:lubatud koos kolmepunktikinnitusega turvavöögaL:sobib teatud lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või „pooluniversaalne”.
Lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite
tüüpide loendit)X:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatugi nii vertikaalseks kui vajalik, et tagada, et turvavöö läbib
ülemise kinnituspunkti2:seadke iste ülespoole nii kaugele kui vajalik ja reguleerige seljatugi nii kaugele, nagu on vajalik vertikaalse asendi
saamiseks, et tagada, et turvavöö on pandla poolelt pingutatud3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

Istmed, turvaistmed65ISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisidSee tabel kehtib kõikide ISOFIXi lapseturvasüsteemide korral
KaalurühmSuurusrühmKinnitamineKõrvalistuja
istmelTeise rea
äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereasRühm 0: kuni 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XRühm 0+: kuni 13 kgEISO/R1XIL 3XXDISO/R2XIL 3XXCISO/R3XIL3XXRühm I: 9 kuni 18 kgDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL/IUF 3,4XXB1ISO/F2XXIL/IUF3,4XXAISO/F3XIL/IUF3,4XXRühm II: 15 kuni 25 kgXIL3,4XXRühm III: 22 kuni 36 kgXIL3,4XX

66Istmed, turvaistmedIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐süsteemidelX:selles kaalurühmas ei ole ISOFIX-lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatugi nii vertikaalseks kui vajalik, et tagada, et turvavööläbib ülemise kinnituspunkti2:seadke iste ülespoole nii kaugele kui vajalik ja reguleerige seljatugi nii kaugele, nagu on vajalik vertikaalse asendi saamiseks, et tagada, et turvavöö on pandla poolelt pingutatud3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuksA – ISO//F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B – ISO//F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 – ISO//F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C – ISO//R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO//R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E – ISO//R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Kõrvalistuja istmel
Teise rea äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXXi - UXXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele

Panipaigad67PanipaigadHoiukohad.................................... 67
Kindalaegas ............................... 67
Topsihoidikud ............................ 67
Eesmised panipaigad ................69
Panipaik uksepaneelis ...............69
Konsool pea kohal .....................69
Istmealune panipaik ..................69
Käetoe panipaik .........................70
Keskkonsooli hoiulaegas ...........70
Tagakandurisüsteem .................71
Pakiruum ...................................... 80
Tagumine panipaik ....................82
Pakiruumi kate ........................... 82
Põrandaaluse panipaiga kaas ...84
Pagasi kinnitusreelingud ja konksud .................................... 88
Kinnitusaasad ............................ 89
Pagasisüsteem .......................... 89
Turvavõrk .................................. 90
Klapplaud .................................. 92
Ohukolmnurk ............................. 93
Esmaabikomplekt ......................93
Katusepakiraam ........................... 94
Katuseraam ............................... 94
Koormusteave .............................. 94Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka avamiseks tõmmake
käepidet.
Kindalaekas on adapter rattamutrite
lukustamiseks.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud Eesmine topsihoidik
Topsihoidikud asuvad keskkonsoolis
esiistmete vahel.

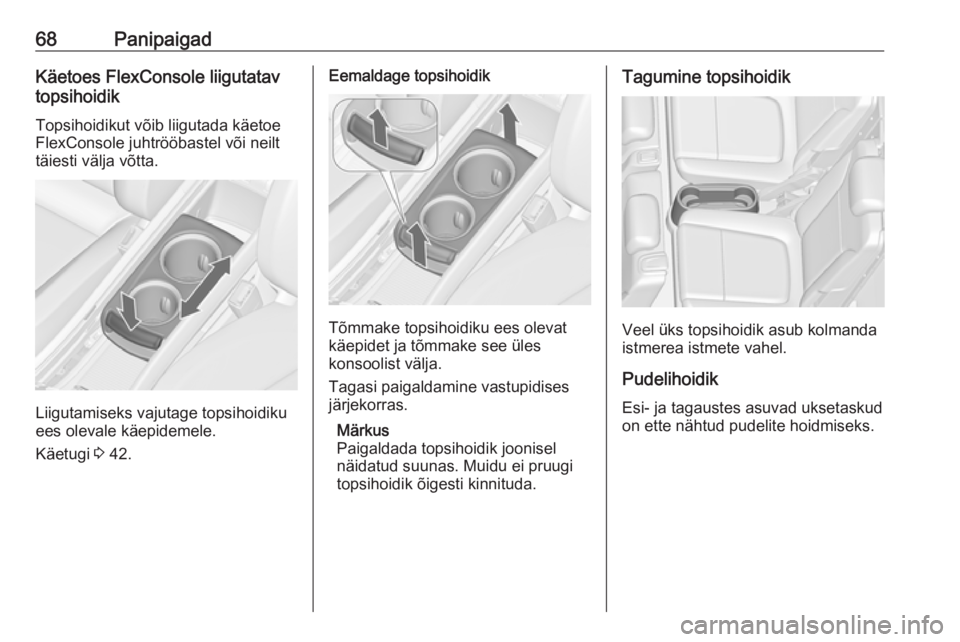

68PanipaigadKäetoes FlexConsole liigutatav
topsihoidik
Topsihoidikut võib liigutada käetoe FlexConsole juhtrööbastel või neilt
täiesti välja võtta.
Liigutamiseks vajutage topsihoidiku
ees olevale käepidemele.
Käetugi 3 42.
Eemaldage topsihoidik
Tõmmake topsihoidiku ees olevat
käepidet ja tõmmake see üles
konsoolist välja.
Tagasi paigaldamine vastupidises
järjekorras.
Märkus
Paigaldada topsihoidik joonisel
näidatud suunas. Muidu ei pruugi topsihoidik õigesti kinnituda.
Tagumine topsihoidik
Veel üks topsihoidik asub kolmanda
istmerea istmete vahel.
Pudelihoidik
Esi- ja tagaustes asuvad uksetaskud
on ette nähtud pudelite hoidmiseks.

Panipaigad69Eesmised panipaigad
Panipaik asub rooliratta kõrval.Panipaik uksepaneelis Esiukse paneelis on väikesed taskud,
nt mobiiltelefonidele.
Konsool pea kohal
Hoiukarbi avamiseks vajutage nuppu.
Karpi võib panna maksimaalselt
0,2 kg.
Istmealune panipaik
Hoiukarp
Kaassõitja istme all on hoiukarp.
Karbi avamiseks või sulgemiseks
liigutage liugkaant. Suurim koormus:
1,5 kg.

70PanipaigadIstmealune sahtel
Vajutada nuppu süvendis ja tõmmata
sahtel välja. Suurim koormus: 3 kg.
Sulgemiseks lükata sisse ja
fikseerida.
Käetoe panipaik
Panipaik käetoes FlexConsole
Käetoes oleva panipaiga avamiseks
vajutage nuppu.
Käetoe taga on veel üks panipaik.
Avamiseks lükake kaant.
Keskkonsooli hoiulaegas
Keskkonsool
Panipaika võib kasutada väikeste
esemete hoidmiseks.
Avamiseks lükake katet tahapoole.
